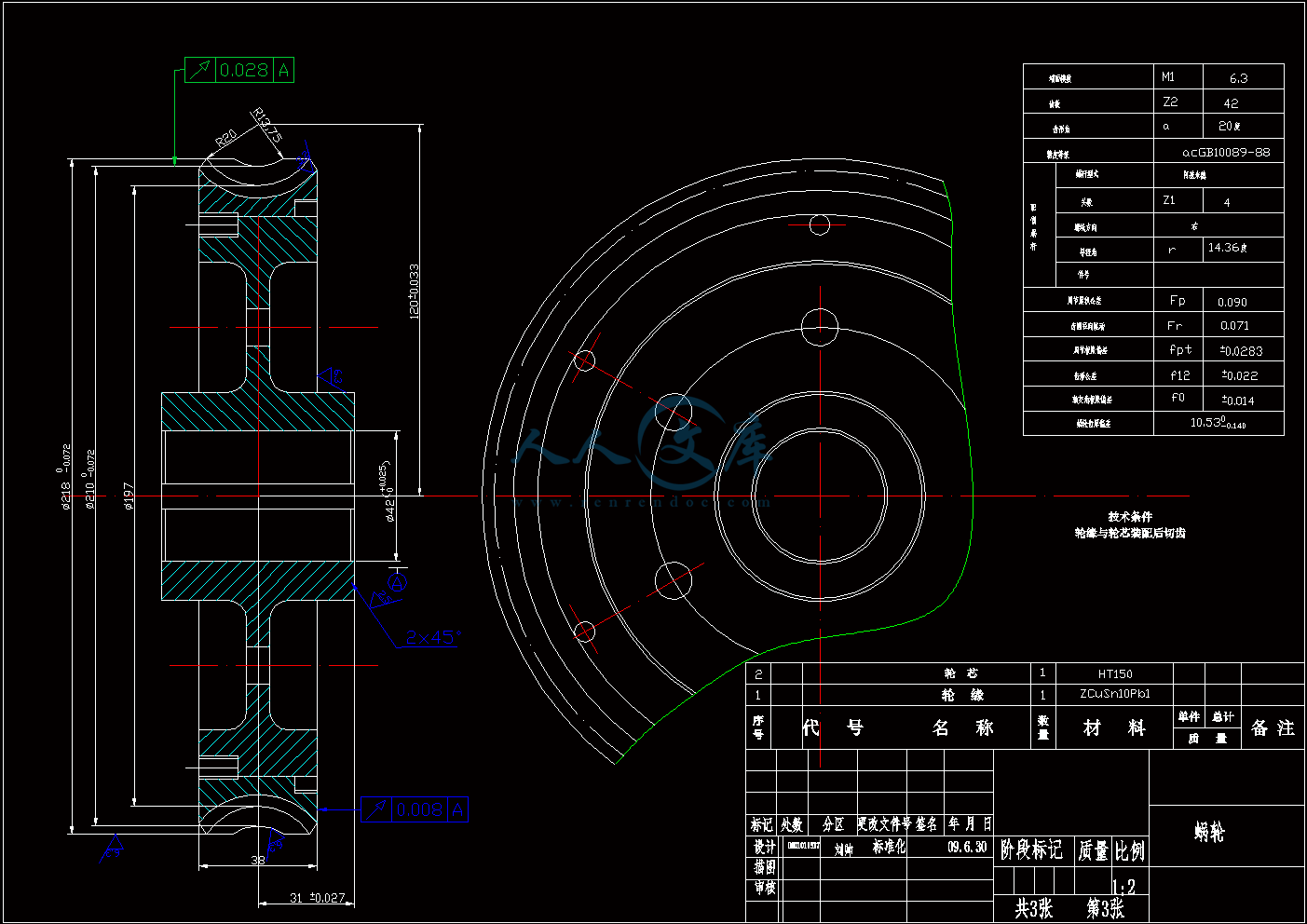

涡轮零件图.dwg---(点击预览)

二级齿轮减速器课程设计说明书【F=2100，V=0.459，D=284】.doc---(点击预览)

压缩包内文档预览：

编号：420516 类型：共享资源大小：305.96KB 格式：RAR 上传时间：2015-03-29 上传人：上*** IP属地：江苏

20
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 二级齿轮减速器课程设计二级齿轮图纸

资源描述：

二级齿轮减速器课程设计

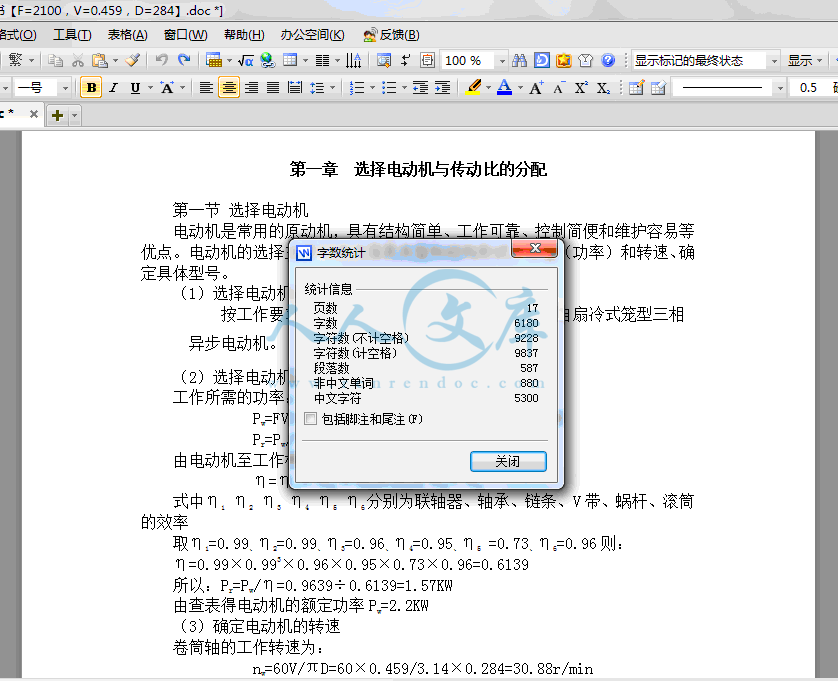

17页 6100字数 +说明书+装配图+涡轮零件图





分析和拟定传动方案：

机器通常由原动机、传动装置和工作装置三部分组成。传动装置用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置的传动方案是否合理将直接影响机器的工作性能、重量和成本。

满足工作装置的需要是拟定传动方案的基本要求，同一种运动可以有几种不同的传动方案来实现，这就是需要把几种传动方案的优缺点加以分析比较，从而选择出最符合实际情况的一种方案。合理的传动方案除了满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。

所以拟定一个合理的传动方案，除了应综合考虑工作装置的载荷、运动及机器的其他要求外，还应熟悉各种传动机构的特点，以便选择一个合适的传动机构。因链传动承载能力低，在传递相同扭矩时，结构尺寸较其他形式大，但传动平稳，能缓冲吸振，宜布置在传动系统的高速级，以降低传递的转矩，减小链传动的结构尺寸。故本文在选取传动方案时，采用链传动。

众所周知，链式输送机的传动装置由电动机、链、减速器、联轴器、滚筒五部分组成，而减速器又由轴、轴承、齿轮、箱体四部分组成。所以，如果要设计链式输送机的传动装置，必须先合理选择它各组成部分，下面我将一一进行选择。

选择电动机与传动比的分配

第一节选择电动机

电动机是常用的原动机，具有结构简单、工作可靠、控制简便和维护容易等优点。电动机的选择主要包括选择其类型和结构形式、容量（功率）和转速、确定具体型号。

（1）选择电动机的类型：

按工作要求和条件选取Y系列一般用途的全封闭自扇冷式笼型三相异步电动机。

选择电动机与传动比的分配

　　第一节选择电动机

　　（1）选择电动机的类型：

　　按工作要求和条件选取Y系列一般用途的全封闭自扇冷式笼型三相异步电动机。

　　（2）选择电动机的容量：

　　工作所需的功率：

　　 Pw=FV/1000 KW=2100×0.459/1000=0.9639KW

　　 Pr=Pw/η

　　由电动机至工作机之间传动装置的总效率为：

　　 η=η1×η23×η3×η4×η5×η6

　　式中η1 η2 η3 η4 η5 η6分别为联轴器、轴承、链条、V带、蜗杆、滚筒的效率

　　取η1=0.99、η2=0.99、η3=0.96、η4=0.95、η5 =0.73、η6=0.96则：

　　η=0.99×0.993×0.96×0.95×0.73×0.96=0.6139

　　所以：Pr=Pw/η=0.9639÷0.6139=1.57KW

　　由查表得电动机的额定功率Pw=2.2KW

　　（3）确定电动机的转速

　　卷筒轴的工作转速为：

　　 nw=60V/πD=60×0.459/3.14×0.284=30.88r/min

　　按推荐的合理传动比范围，取减速器内传动的传动比i1= 10∽40，链传动比i2= 2∽4

　　则合理总传动比的范围为: i = 20∽160

　　故电动机的转速范围为：

　　 no= i nw= (20∽160)×30.88 r/min = （617.6 ∽ 4940.8 ）r/min

　　配合计算出的容量，由表查出有两种适用的电动机型号，其技术参数比较情况见下表：

方案

电动机型号

额定功率电动机转速

r/min

kw同步

转速满载

转速

1Y112M-6 2.2 1000 940

2Y100L1-4 2.2 15001420　

　　方案1 i=no/nw=940÷30.88=30.44

　　方案2 i=no/nw=1420÷30.88=45.98

　　同步转速越高越便宜，但传动比越小结构越紧凑

　　综合考虑电动机和传动装置的尺寸、重量以及链传动和减速器的传动比，可知方案1比较适合。因此选定电动机型号为Y112M-6,所选电动机的额定功率P = 2.2kw，满载转速n= 940r/min 。

　　第二节计算总传动比并分配各级传动比

　　电动机确定后，根据电动机的满载转速和工作装置的转速就可以计算传动装置的总传动比。

　　（1）计算总传动比：

　　 i=no/nw=940÷30.88=30.44

　　（2）分配各级传动比：=12.18，=2.5

　　（3）计算各轴转速：

　　==940 r/min

　　= /= 940/12.18= 77.18r/min

　　= / =77.18/3.14= 30.87r/min

（4）各轴的功率和转矩：

　　电动机轴输出功率和转矩

　　 Pr=1.57 KW

　　 Td=9550Pr/ nw=9550×1.57÷940=15.95 N·m

　　蜗轮的输出功率和转矩：

　　 P1=Pr·η1·η2 ·η5 =1.57×0.99×0.99×0.73=1.11233 KW

　　 T1=9550P1/n2=9550×1.112÷77.18=138.99 N·m

　　链传动的输出功率和转矩（平均值）：

　　 P2=P1·η2·η3=1.11233×0.99×0.96=1.05716 KW

　　 T2=9550P2/n3=9550×1.05716÷30.87=327.04448 N·m

　　卷筒轴的输出功率和转矩：

　　 Pt=p2·η2 ·η6=1.05716×0.99×0.96=1.0047233 KW

　　 Tt=9550Pt/nw=9550×1.0047233×30.88=310.722 N·m

　　第三节各轴的转速，功率及转矩，列成表格
