X62W铣床主轴机械加工工艺规程与钻床夹具设计

24页 7300字数+说明书+工序卡+工艺过程卡+6张CAD图纸【详情如下】

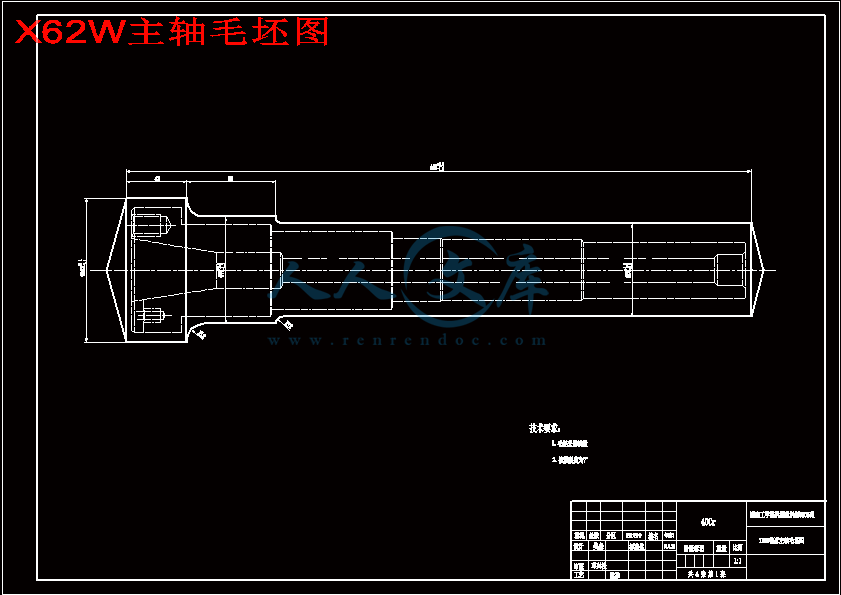

X62W主轴毛坯图.dwg

X62W主轴零件图.dwg

X62W铣床主轴机械加工工艺规程与钻床夹具设计说明书.doc

机械加工工序卡14张.dwg

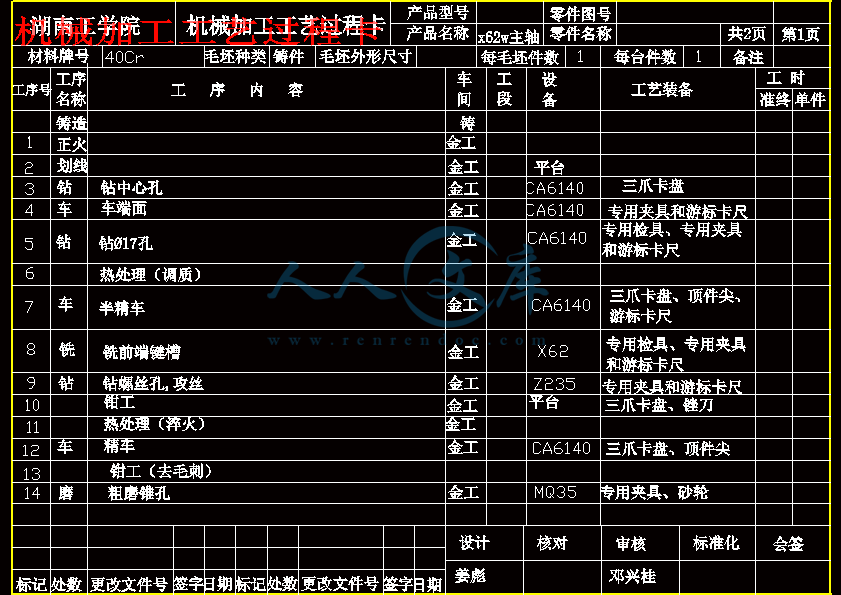

机械加工工艺过程卡.dwg

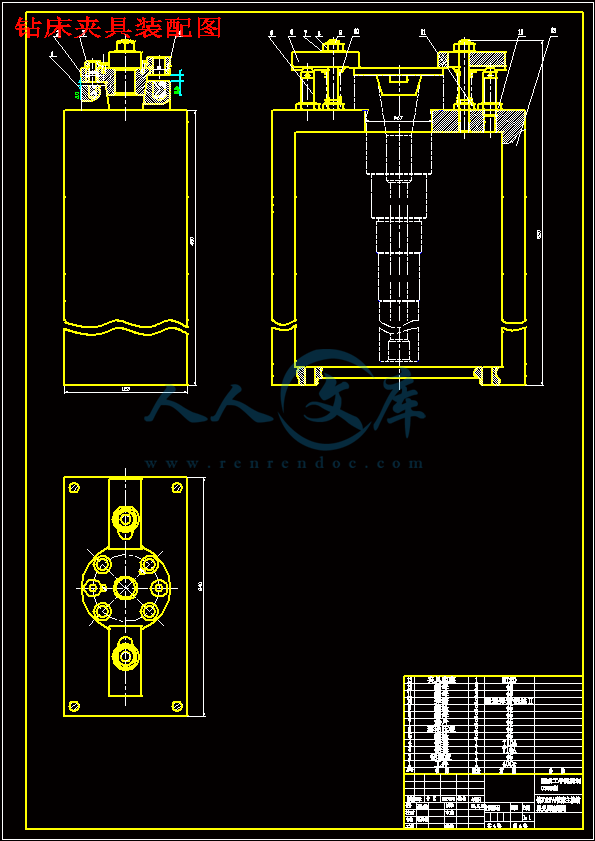

钻床夹具装配图.dwg

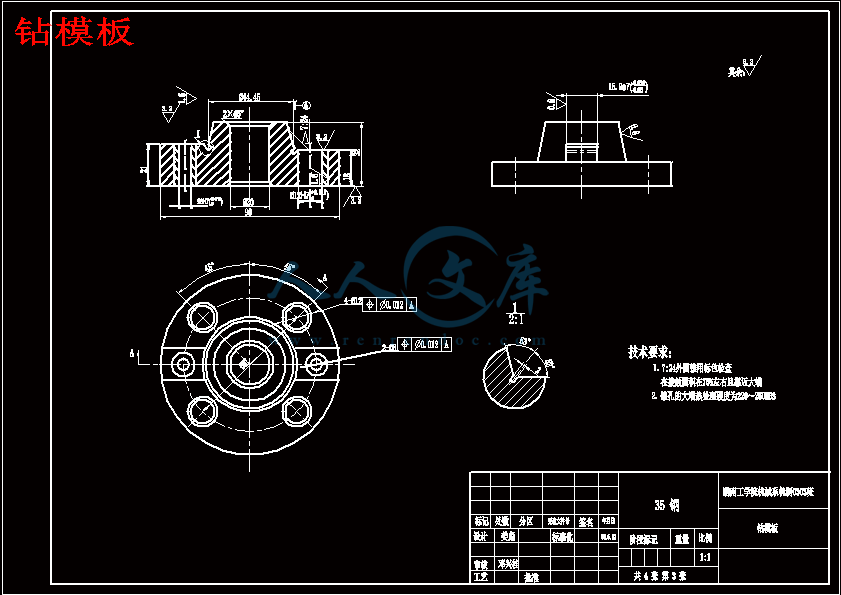

钻模板.dwg









序言

毕业设计是每个毕业生在搞完毕业生产实习以及完成全部基础课、专业课后进行的，是我们对所学全部课程的一次综合性的检测和复习，也是在走上工作岗位之前的一次理论联系实际的训练，它将为我们今后工作的一次较为全面的准备

我希望通过本次设计，能够培训自己分析问题的能力，锻炼自己独立处理各方面的问题的能力，为今后走上社会新岗位打下较为结实的基础。由于能力、水平有限；由于时间的仓促，我的设计中难免存在许多问题和错误，恳请各位老师批评指正。

一、设计任务书…………………………………………………………

（一）零件的作用

（二）零件的工艺分析

二、零件的分析…………………………………………………………

三、工艺规程设计………………………………………………………

（一）确定毛坯的制造形式

（二）基面的选择

（三）制定工艺路线

（四）机械加工余量，工序尺寸及毛坯尺寸的确定

（五）确定切削用量及基本工时

四、夹具…………………………………………………………………

五、总结…………………………………………………………………

六、参考文献资料………………………………………………………

一设计任务书

【题目】 X 62 W铣床主轴的机械加工工艺规程及某一工序的夹具设计

【内容】

1、零件图 1张

2、毛坯图 1张

3、机械加工工艺规程卡 1套

4、专用夹具装配图 1张

5、夹具体图（或定位夹紧元件图） 1张

6、设计计算说明书 1份

【原始资料】

生产纲领： 400件/年

相关的产品装配图、零件图

单班制工作

二零件的分析

（一）零件的作用

课程设计题目所给的零件是X62w铣床主轴。它夹紧刀具直接参加表面成形运动。因此，它的工作性能对加工质量和机床的生生率有着重要的影响。

由于主轴在一定的转速下，传递一定的扭矩，保证轴上的传动件和轴承的工作条件，况且主轴直接带动刀具进行切削。因袭，对旋转精度、静刚度、抗震性、热变性、耐磨性都有较高的要求。

由于主轴前端的锥孔或面加工的刀具或接杆零件上Φ65k5和Φ40分别装上轴承起支撑作用，所以为了提高耐磨性在前端的锥孔上及Φ88.882h5和Φ65k5的外圆进行热处理淬硬及HRC48-53，况且主轴组件要做轴向移动，传动齿轮安装在套筒上，套筒与主轴考双键传动扭矩。

（二）零件的工艺分析

从零件图上可以看出共有6组加工面。

1．轴所以的外圆表面包括车Φ88.882,Φ65K6,Φ55,Φ42,Φ40和切槽倒角。

2．轴上两对称键槽。

3．内锥孔保证锥度 Δ7：24

4．钻中心孔Φ17，Φ22

5．钻孔、攻丝M12，M6

6．铣槽15.9

由于零件的几个加工表面都有位置度要求，精度要求，因此，需使用转应夹具。钻端面螺纹孔M12，M6采用的钻模，加工两对称键槽所需的铣床夹具。况且为了提高生产率保证加工质量，降低劳动强度也需采用专用夹具。

三工艺规程设计

<一>确定毛坯的制造方法

零件材料为40CR，且是一根中空的阶梯轴，生产批量为中批，同时，由于该零件机械性能要求较高。锻件和型材的组织结构致密。机械性能好，但型材的纤维组织方向明显。况且，该轴工作时所受循环载荷和冲击较大，不宜采用型材，但锻件可获得符合零件受力要求的纤维组织，同时，锻件比型材节约材料。故采用锻件。为进一步保证该轴精度要求采用模段。

<二> 基面的选择

位基面的选择是工艺规程设计中最重要的环节。基面选择正确合理，可以保证加工质量，提高生产效率。

粗基准的选择，对轴类零件来说一般以外圆定为粗基准。因此，选该轴外圆作为粗基准。

精基准的选择，应考虑到基准重合问题。若设计基准与工序基准不重合时必须进行尺寸计算。

<三>工艺路线的制定

制定工艺路线的出发点是应使用零件的几何形状、尺寸精度及位置精度等技术要求能得到妥善保证。在生产纲领已确定为成批生产的条件下，可以考虑采用外能性机床配以专用夹具，并尽量使工序集中来提高生产率。除此以外，还必须考虑经济效果，以便使生产尽量下阼。

3. 工艺方案的比较与分析

上述两个方案的特点在于：方案一是车后磨且螺纹安排在精车后，便于保证精度要求，况且以加工好的表面为定位基准，这种方案符合典型轴类零件的机械加工工艺过程，能较好地保证各种技术要求，保证另工质量；方案二是先加工轴表面然后发中心线为定位基准加工轴端面螺纹孔M6，M12，这样难以保证加工质量，易产生形位误差。况且使加工复杂，生产效率低。参考资料

《机械制造工艺学》华中理工大学出版社

《机械设计手册》化学工业出版社

《金属机械加工工艺人员手册》上海科技技术出版社

《机床夹具设计》华中理工大学出版社

《机床平具设计手册》机械工业出版社

《机械制造工艺课程设计指导书》赵家齐主编，哈大出版

《机械制造工艺设计手册》王绍俊，哈大出版

设计体会

通过本次设计，我从各个方面都得到了锻炼和提高。因为毕业设

计是一次大练兵，是对我们所学全部课程的一次综合性的检测和复习

习，也是在工作之前的一次理论联系实际的训练。

在毕业设计中，我也有针对性的培养各种能力。我在设计中结合

课题，独立思考，努力钻研，在查阅了大量的资料后，结合问题分析，

攻克了一个又一个难题。设计工作是一项细致，复杂，涉及面很广的

工作，需要广博的知识，更需要严肃，认真，一丝不苟的设计作风。

在设计过程中，虚心向人请教，得到了许多帮助，特别是邓兴桂

老师的的教导，然而自己水平有限，设计中难免有这样那样的错误，

恳请各位老师批评指正。
