人人文库网 > 图纸下载 > 毕业设计 > CA6140车床拨叉831002工艺及钻φ25孔夹具设计【5张CAD图说明书工序卡片】【版本3】三维额外购

说明书.doc

CA6140车床拨叉831002工艺及钻φ25孔夹具设计【5张CAD图说明书工序卡片】【版本3】三维额外购

资源目录

全套设计-CA6140车床拨叉工艺及钻φ25孔夹具设计.rar

A7-全套设计-CA6140车床拨叉工艺及钻φ25孔夹具设计【B型】[11]

说明书.doc---(点击预览)

目录.doc---(点击预览)

毕业设计任务书.doc---(点击预览)

加工工序卡【12张】.dwg---(点击预览)

A3-零件图.dwg---(点击预览)

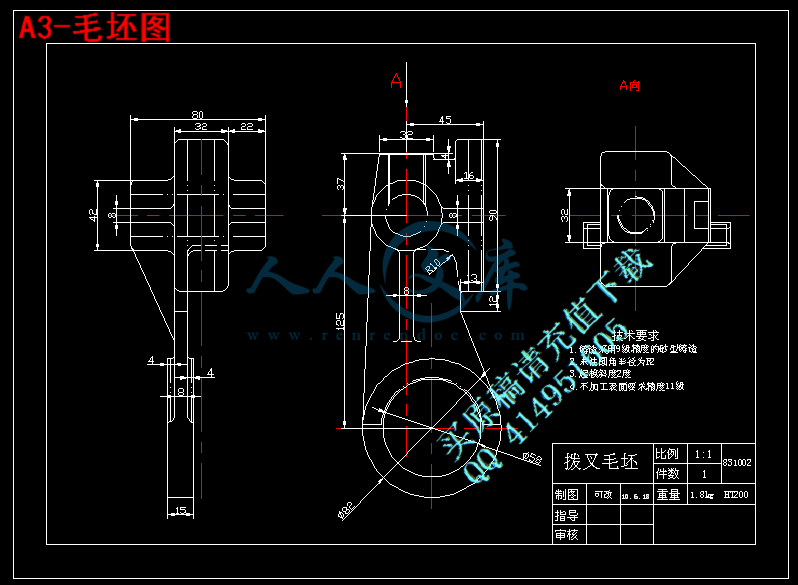

A3-毛坯图.dwg---(点击预览)

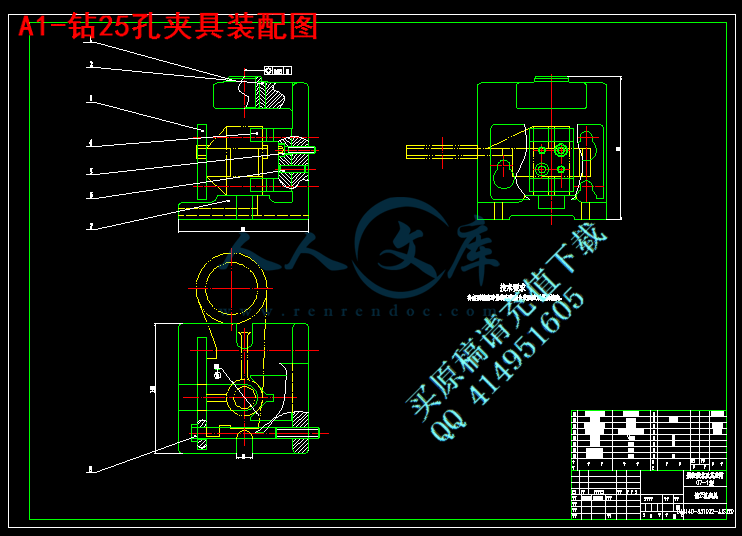

A1-钻25孔夹具装配图.dwg---(点击预览)

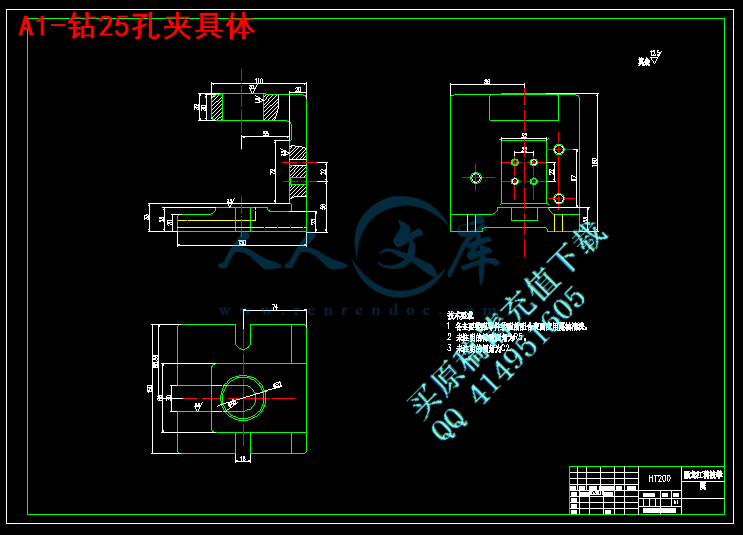

A1-钻25孔夹具体.dwg---(点击预览)

压缩包内文档预览：(预览前20页/共34页)

编号：437376 类型：共享资源大小：596.50KB 格式：RAR 上传时间：2015-05-30 上传人：好资料QQ****51605 IP属地：江苏

20
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 全套设计 ca6140 车床工艺 25 夹具

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件更清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

文档包括:

说明书一份。

工序卡一套。

图纸共4张，如下所示

A3-零件图.dwg

A3-毛坯图.dwg

A1-装配图.dwg

A1-夹具体.dwg

第1章绪论1

1.1 选题的意义1

1.2夹具的发展方向1

1.3本章小结3

第2章拨叉的加工工艺规程设计4

2.1零件的分析4

2.1.1零件的作用4

2.1.2零件的工艺分析4

2.2确定生产类型5

2.3确定毛坯5

2.3.1确定毛坯种类5

2.3.2确定铸件加工余量及形状6

2.3.3绘制铸件零件图7

2.4工艺规程设计7

2.4.1选择定位基准7

2.4.2制定工艺路线8

2.4.3选择加工设备和工艺设备10

2.4.4机械加工余量、工序尺寸及公差的确定10

2.5确定切削用量及基本工时11

工序10粗铣Φ25H7两端面11

工序20钻Φ25H7通孔12

工序30粗镗下端Φ60H12孔16

工序40 半精镗下端Φ60H12孔16

工序50粗铣a、b面17

工序60钻Φ20.50孔19

工序70攻M22×1.5螺纹21

工序80粗铣16H11槽21

工序90半精铣16H11的槽22

工序100铣断Φ60H12孔23

工序110粗铣Φ60H12孔两端面24

工序120精铣Φ60H12孔两端面25

2.6本章小结26

第3章专用夹具设计27

结论30

参考文献32

1、序言

课程设计在我们学完大学的全部基础课、技术基础课之后进行的，这是我们在进行毕业设计对所学各课程的深入综合性的总复习，也是一次理论联系实际的训练，因此，它在我们的大学生活中占有重要的地位。另外在做完这次毕业设计之后，我得到一次在毕业工作前的综合性训练，我在想我能在下面几方面得到锻炼：

（1）运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。

（2）提高结构设计能力。通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。

（3）学会使用手册以及图表资料。掌握与本设计有关的各种资料的名称，出处，能够做到熟练的运用。

就我个人而言，我希望通过这次毕业设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己发现问题、分析问题和解决问题的能力，为今后参加祖国的“四化”建设打一个良好的基础。

由于个人能力有限，设计尚有许多不足之处，恳请各位老师给予指教，本人将表示真诚的感谢！

2、零件的分析

2.1零件的作用

题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的φ25孔与操纵机构相连，二下方的φ60半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。







=======================================

有疑问可以咨询QQ：414951605或1304139763

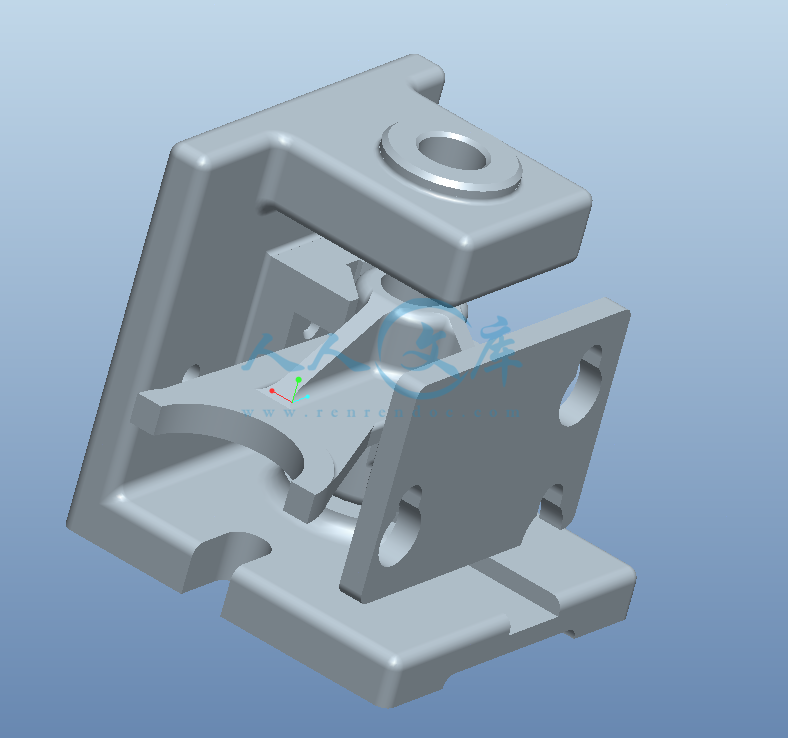

以下提供三维装配图截图，购买可以得到组成装配图上零件的所有三维源文件，

此三维源文件请联系QQ单独购买获得



内容简介：: 黑龙江科技学院毕业设计任务书学生姓名：李鹏飞任务下达日期：2009 年 11 月 5 日设计开题日期：2010 年 4 月 3 日设计开始日期：2010 年 4 月 6 日中期检查日期：2010 年 5 月 8 日设计完成日期：2010 年 6 月 10 日一、设计题目：CA6140车床拨叉831002加工工艺编制及夹具设计二、设计的主要内容：根据零件图，制订年产5000台CA6140车床拨叉的加工工艺规程及专用夹具设计。要求综合运用所学知识，进行多种方案比较，确定最佳工艺路线，编制该零件的合理的加工工艺过程，选择各加工工序的合理的切削用量，计算各工序定额，填写加工工艺卡片；（1）、说明书主要内容：1) 拨叉工艺规程设计、专用夹具定位方案确定与定位精度分析及夹紧力计算等相关设计、分析结果，外文翻译3000字左右，共计1.52万字；（2）、设计图纸主要内容：设计34套专用夹具，要求每套专用夹具绘制相关夹具装配图、零件图以及填写加工工艺卡片，折合0#图纸3张；三、设计目标：通过方案确定、设计计算，完成CA6140车床拨叉的加工工艺及主要工装的结构设计。按照工程技术规范要求，整理好技术资料，编写出设计说明书。指导教师：院（系）主管领导： 2009 年 11 月5 日目录第1章绪论11.1 选题的意义11.2夹具的发展方向11.3本章小结3第2章拨叉的加工工艺规程设计42.1零件的分析42.1.1零件的作用42.1.2零件的工艺分析42.2确定生产类型52.3确定毛坯52.3.1确定毛坯种类52.3.2确定铸件加工余量及形状62.3.3绘制铸件零件图72.4工艺规程设计72.4.1选择定位基准72.4.2制定工艺路线82.4.3选择加工设备和工艺设备102.4.4机械加工余量、工序尺寸及公差的确定102.5确定切削用量及基本工时11工序10粗铣25H7两端面11工序20钻25H7通孔12工序30粗镗下端60H12孔16工序40 半精镗下端60H12孔16工序50粗铣a、b面17工序60钻20.50孔19工序70攻M221.5螺纹21工序80粗铣16H11槽21工序90半精铣16H11的槽22工序100铣断60H12孔23工序110粗铣60H12孔两端面24工序120精铣60H12孔两端面252.6本章小结26第3章专用夹具设计27结论30参考文献321目录第1章绪论11.1 选题的意义11.2夹具的发展方向11.3本章小结3第2章拨叉的加工工艺规程设计42.1零件的分析42.1.1零件的作用42.1.2零件的工艺分析42.2确定生产类型52.3确定毛坯52.3.1确定毛坯种类52.3.2确定铸件加工余量及形状62.3.3绘制铸件零件图7图2.1 零件毛坯图72.4工艺规程设计72.4.1选择定位基准72.4.2制定工艺路线82.4.3选择加工设备和工艺设备102.4.4机械加工余量、工序尺寸及公差的确定102.5确定切削用量及基本工时11工序10粗铣25H7两端面11工序20钻25H7通孔12工序30粗镗下端60H12孔16工序40 半精镗下端60H12孔16工序50粗铣a、b面17工序60钻20.50孔19工序70攻M221.5螺纹21工序80粗铣16H11槽21工序90半精铣16H11的槽22工序100铣断60H12孔23工序110粗铣60H12孔两端面24工序120精铣60H12孔两端面252.6本章小结26第3章专用夹具设计27结论30参考文献32第1章绪论1.1 选题的意义当人们谈起制造行业中的发展时，很少谈到工件夹具，但是在零件生产的基本领域，正吹着改革之风。一项优秀的夹具结构设计，往往可以使得生产效率大幅度提高，并使产品的加工质量得到极大地稳定。尤其是那些外形轮廓结构较复杂的，不规则的拔叉类，杆类工件，几乎各道工序都离不开专门设计的高效率夹具。目前，中等生产规模的机械加工生产企业，其夹具的设计，制造工作量，占新产品工艺准备工作量的50%80%。生产设计阶段，对夹具的选择和设计工作的重视程度，丝毫也不压于对机床设备及各类工艺参数的慎重选择。夹具的设计，制造和生产过程中对夹具的正确使用，维护和调整，对产品生产的优劣起着举足轻重的作用。如今，制造商们需要供应商提供一步到位服务，他们要求世界范围内的当地供应商能够支持全球化生产。他们坚持与供应商保持并行生产过程开发。他们努力寻求各种以及所有可以降低其产品生产时间的对策。那些制作夹具的人，必须采用与制作价值好几百万美元的加工中心的人们所采用的相同的规则，如今他们正在迎接这种挑战。1.2夹具的发展方向夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。一、高精随着机床加工精度的提高，为了降低定位误差，提高加工精度对夹具的制造精度要求更高高精度夹具的定位孔距精度高达5m，夹具支承面的垂直度达到0.01mm/300mm，平行度高达0.01mm/500mm。德国demmeler（戴美乐）公司制造的4m长、2m宽的孔系列组合焊接夹具平台，其等高误差为0.03mm；精密平口钳的平行度和垂直度在5m以内；夹具重复安装的定位精度高达5m；瑞士EROWA柔性夹具的重复定位精度高达25m。机床夹具的精度已提高到微米级，世界知名的夹具制造公司都是精密机械制造企业。诚然，为了适应不同行业的需求和经济性，夹具有不同的型号，以及不同档次的精度标准供选择。二、高效为了提高机床的生产效率，双面、四面和多件装夹的夹具产品越来越多。为了减少工件的安装时间，各种自动定心夹紧、精密平口钳、杠杆夹紧、凸轮夹紧、气动和液压夹紧等，快速夹紧功能部件不断地推陈出新。新型的电控永磁夹具，加紧和松开工件只用12秒，夹具结构简化，为机床进行多工位、多面和多件加工创造了条件。为了缩短在机床上安装与调整夹具的时间，瑞典3R夹具仅用1分钟，即可完成线切割机床夹具的安装与校正。采用美国Jergens（杰金斯）公司的球锁装夹系统，1分钟内就能将夹具定位和锁紧在机床工作台上，球锁装夹系统用于柔性生产线上更换夹具，起到缩短停机时间，提高生产效率的作用。三、模块、组合夹具元件模块化是实现组合化的基础。利用模块化设计的系列化、标准化夹具元件，快速组装成各种夹具，已成为夹具技术开发的基点。省工、省时，节材、节能，体现在各种先进夹具系统的创新之中。模块化设计为夹具的计算机辅助设计与组装打下基础，应用CAD技术，可建立元件库、典型夹具库、标准和用户使用档案库，进行夹具优化设计，为用户三维实体组装夹具。模拟仿真刀具的切削过程，既能为用户提供正确、合理的夹具与元件配套方案，又能积累使用经验，了解市场需求，不断地改进和完善夹具系统。组合夹具分会与华中科技大学合作，正在着手创建夹具专业技术网站，为夹具行业提供信息交流、夹具产品咨询与开发的公共平台，争取实现夹具设计与服务的通用化、远程信息化和经营电子商务化。四、通用、经济夹具的通用性直接影响其经济性。采用模块、组合式的夹具系统，一次性投资比较大，只有夹具系统的可重组性、可重构性及可扩展性功能强，应用范围广，通用性好，夹具利用率高，收回投资快，才能体现出经济性好。德国demmeler（戴美乐）公司的孔系列组合焊接夹具，仅用品种、规格很少的配套元件，即能组装成多种多样的焊接夹具。元件的功能强，使得夹具的通用性好，元件少而精，配套的费用低，经济实用才有推广应用的价值。1.3本章小结随着科学技术的发展，各种新材料、新工艺和新技术不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展。各种新工艺的出现，已突破传统的依靠机械能、切削力进行切削加工的范畴，可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件。数控机床的问世，提高了更新频率的小批量零件和形状复杂的零件加工的生产率及加工精度。特别是计算方法和计算机技术的迅速发展，极大地推动了机械加工工艺的进步，使工艺过程的自动化达到了一个新的阶段。自20世纪末期以来，现代制造技术与机械制造工艺自动化都有了长足的发展。但工具（含夹具、刀具、量具与辅具等）在不断的革新中，其功能仍然十分显著。机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。因此，无论在传统制造还是现代制造系统中，夹具都是重要的工艺装备。第2章拨叉的加工工艺规程设计2.1零件的分析2.1.1零件的作用题目所给的零件是CA6140车床拨叉，拨叉是一种辅助零件，通过拨叉控制滑套与旋转齿轮的接合。滑块上面有凸块，滑块的凸块插入齿轮的凹位，把滑套和齿轮固连字一起，使齿轮带动滑套，滑套带动输出轴。摆动拨叉又可以控制滑套与不同齿轮的结合与分离，达到换挡的目的，分析这种动力联接方式可知车换挡时要减速，这样可以较少滑套与齿轮的冲击，延长零件的使用寿命。2.1.2零件的工艺分析零件的材料为HT200，灰铸铁属于脆性材料，故不能锻造和冲压，但灰铸铁的铸造性能和切削加工性能优良。以下是拨叉需要加工的表面以及加工表面之间的位置要求：CA6140车床拨叉的工艺分析CA6140车床拨叉共有以下几处加工表面，其间有一定位置要求。分述如下：1.以25孔为中心的加工表面。该组加工表面包括：25H7的通孔，以及42的圆柱两端面，其中主要加工表面为25H7通孔。2.以60孔为中心的加工表面该组加工表面包括：60H12的孔，以及60H12的两个端面。主要是60H12的孔。3.铣16H11的槽该组加工表面包括：此槽的端面，16H11的槽的底面，16H11的槽两侧面。4. 以M221.5螺纹孔为中心的加工表面。该组加工表面包括：M221.5的螺纹孔，长32mm的端面。主要加工表面为M221.5螺纹孔。这几组加工表面之间有着一定的位置要求，主要是：（1）60孔端面与25H7孔垂直度公差为0.1mm。（2）16H11mm的槽与25H7的孔垂直度公差为0.08mm。由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。可以先加工25H7通孔，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此零件没有复杂的加工表面，所以根据上述技术要求采用常规的加工工艺均可保证。2.2确定生产类型已知此拨叉零件的生产类型为大批量生产，所以初步确定工艺安排为：加工过程划分阶段；工序应当集中；加工设备以通用设备为主，大量采用专用夹具。2.3确定毛坯2.3.1确定毛坯种类零件材料为HT200。灰铸铁属于脆性材料，故不能锻压和冲压，但灰铸铁的铸造性能和切削加工性能优良。考虑零件在机床运行过程中所受冲击不大，零件结构不是太复杂，生产类型为大批量生产，故选择金属型铸造毛坯。2.3.2确定铸件加工余量及形状毛坯尺寸如下：1.外圆表面（42）考虑其零件外圆表面为非加工表面，所以外圆表面为铸造毛坯，没有粗糙度要求，因此直接铸造而成。2. 外圆表面沿轴线方向长度方向的加工余量及公差（25，60端面）查表3.126。取25，60端面长度余量均为2.5（均为双边加工。13. 内孔（60已铸成50的孔）查表2.22.5，为了节省材料，取60孔已铸成孔长度余量为5mm，即铸成孔半径为50mm。14. 槽端面至中心线垂直中心线方向长度加工余量铸出槽端面至中心线47mm的距离，余量为3mm。5. 螺纹孔顶面加工余量铸出螺纹孔顶面至25孔轴线且垂直轴线方向40mm的距离，余量为4 mm。6. 其他尺寸直接铸造得到2.3.3绘制铸件零件图图2.1 零件毛坯图2.4工艺规程设计2.4.1选择定位基准基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件的大批报废，使生产无法正常进行。粗基准的选择对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取25 孔的不加工外轮廓表面作为粗基准，利用一组共两块V形块支承这两个42与底面作主要定位面，限制5个自由度，再以压板限制最后1个自由度，达到完全定位,然后进行铣削。其余以零件的下端孔为主要的定位粗基准。精基准的选择考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以加工后的25通孔为主要的定位精基准，以25通孔端面为辅助的定位精基准。2.4.2制定工艺路线根据零件的几何形状、尺寸精度及位置精度等技术要求，以及加工方法所能达到的经济精度，在生产纲领已确定的情况下,可以考虑采用各种机床配以专用夹具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。选择零件的加工方法及工艺路线方案如下：工艺路线方案一工序 10 粗、钻、扩、铰、精铰25、60孔。工序 20粗、精铣60、25孔下端面。工序 30 粗、精铣25孔上端面。工序 40 粗、精铣60孔上端面。工序 50 铣螺纹孔端面。工序 60 钻20.5孔（装配时钻铰锥孔）。工序 70攻M221.5螺纹。工序 80粗铣、精铣槽所在的端面。工序 90 粗铣、精铣16H11的槽。工序100切断。工艺路线方案二工序10 粗铣25H7两端面，保证尺寸80。工序20 钻、扩、铰25H7通孔。工序30 粗镗60H12孔。工序40 半精镗60H12孔，粗糙度达到3.2。工序50 粗铣a、b面。a面到25H7孔中心距为440-0.3，b面到25H7的中心距为36。工序60 钻20.5垂直于25H7通孔。工序70 攻M221.5螺纹。工序80粗铣16H11槽。工序90 精铣16H11槽。工序100切断60H12孔.工序110粗铣60H12孔两端面，保证尺寸13。工序120精铣60H12孔两端面，保证尺寸12d11。工艺方案的比较与分析：以上两个加工工艺方案进行比较，方案一的加工工序比较集中，工序较少，但装换刀具的辅助时间较长，而且同时钻两个孔，还要保证加工精度，对机床设备要求较高，不适合大批量生产。方案二的加工工序比较分散，适合流水线生产，而且很多工序不用装换刀具和重新对刀，极大的缩短辅助工时。而且加工完前次的又可成为下次加工的基准，加工精度容易保证，综合以上两个方案的优缺点，而且又是大批量生产，考虑到工作效率及经济效益等原因，所以选择方案二比较合适。2.4.3选择加工设备和工艺设备机床的选择工序10、50、80、90、100、110、120用X62型卧式铣床工序20、60、70采用Z535立式钻床工序30、40采用T68卧式镗床选择夹具该拨叉的生产纲领为大批生产，所以采用专用夹具。选择刀具在铣床上加工的各工序，采用硬质合金铣刀或高速钢铣刀即可保证加工质量。在铰孔，由于精度不高，可采用硬质合金铰刀。2.4.4机械加工余量、工序尺寸及公差的确定根据前面资料已初步确定工件各面的总加工余量，现在确定各表面的各个加工工序的加工余量如下：据以上原始资料及加工路线，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1.外圆表面（42）考虑其零件外圆表面为非加工表面，所以外圆表面为铸造毛坯，没有粗糙度要求，因此直接铸造而成。2. 外圆表面沿轴线方向长度方向的加工余量及公差（25，60端面）取25、60端面长度余量均为2.5（均为双边加工）。1铣削加工余量为：粗铣2.5mm，保证尺寸80mm3. 内孔（60已铸成50的孔）查表2.22.5，为了节省材料，取60孔已铸成孔长度余量为5，铸成孔半径为50mm。1工序尺寸加工余量：粗镗50mm孔至59mm 余量为1mm半精镗至60H12mm工序尺寸加工余量：同上25钻孔至22 余量为3mm扩孔至24.7mm 余量为0.03mm铰孔至25H7mm 4.槽端面至中心线垂直中心线方向长度加工余量铸出槽端面至中心线47mm的距离，余量为3mm。工序尺寸加工余量：粗铣端面3mm 保证槽端面，即a面至中心线尺寸440-0.3 mm 5.螺纹孔顶面加工余量铸出螺纹孔顶面至25孔轴线且垂直轴线方向40mm的距离，余量为4 mm。工序尺寸加工余量：粗铣顶面4 mm 保证顶面即b面到中心线尺寸36mm6. 其他尺寸直接铸造得到。由于本设计规定的零件为大批量生产，应该采用调整加工。因此在计算最大、最小加工余量时应按调整法加工方式予以确认。2.5确定切削用量及基本工时工序10粗铣25H7两端面机床：X62型卧式铣床刀具：两块镶齿套式面铣刀(间距为80)，材料：，，齿数，为粗齿铣刀。因其单边余量：Z=2.5mm所以铣削深度：每齿进给量：查表2.1-85，取铣削速度：查表2.1-85，取。【3】机床主轴转速：，按照表3.1-74 实际铣削速度：进给量：工作台每分进给量：：根据表2.1-85,切削工时被切削层长度：由毛坯尺寸可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：工步辅助时间为：1.23min工序20钻25H7通孔工件材料为HT200铁，硬度200HBS。孔的直径为25mm，公差为H7，表面粗糙度。加工机床为Z535立式钻床。钻头为22mm标准高速钢麻花钻。1.钻22mm孔确定钻削用量（1）决定进给量根据表3.4-1可查出f=0.470.57mm/r,由于孔深和孔径之 l/d=85/25=3.86。，故mm/r.查Z535型立式钻床说明书，取。根据表3.4-3，钻头强度所允许的进给量。机床进给机构允许的轴向力（由机床说明书查出），根据表3.4-4，允许的进给量。由于选择的进给量远远小于，故所选可用（2）确定切削速度V、轴向力F、转矩T以及切削功率，用不同刀具材料进行钻、扩、铰孔的V、F、T、均可按表3.4-8及表3.4-10进行计算。根据所给条件，可直接在表3.4-15中用插入法计算得：，F=4732NT=51.69，=1.25kw由于实际加工条件与上表所给条件不完全相同，故应对结果进行修正。由表3.4-9知，切削速度的修正系数，故查Z535型机床说明书，取。实际切削速度为。由表3.4-11，切削力及转矩的修正系数,故（3）校验机床功率切削功率 =机床有效功率为（由Z535型机床说明书查出）由于，故选择的钻削用量可用，即相应地2.扩孔扩孔钻选用标准高速钢扩孔钻。确定扩孔切削用量一确定进给量根据表3.4-5，取。根据机床Z535型说明书，取。确定切削速度根据表3.4-34.取。由于切削速度与上表不同，切削速度尚需乘以修正系数故根据Z535机床说明书，取n=275r/min。实际扩孔速度3铰孔铰刀选用标准高速钢铰刀。确定铰孔切削用量一确定进给量根据表3.4-6查出，按该表注4，进给量取小值。按Z535机床说明书取。二切削速度根据表3.4-40查出取切削速度修正系数由表3.4-9查出故根据Z535机床说明书，取n=100r/min,实际铰孔速度4各工序实际切削用量根据以上计算，实际切削用量如下：钻孔：扩孔：铰孔：5基本工时计算钻孔：扩孔：铰孔：工序30粗镗下端60H12孔机床：卧式镗床T68刀具：硬质合金镗刀，镗刀材料：切削深度：，毛坯孔径。进给量：查表2.4-66，刀杆伸出长度取，切削深度为=4.5mm。因此确定进给量。切削速度：查表2.4-9取【3】机床主轴转速：，查表3.1-41取实际切削速度：工作台每分钟进给量：被切削层长度：刀具切入长度：刀具切出长度：取行程次数：机动时间：工步辅助时间为：2.61min工序40 半精镗下端60H12孔机床：卧式镗床刀具：硬质合金镗刀，镗刀材料：切削深度：进给量：根据表2.4-66，刀杆伸出长度取，切削深度为=。因此确定进给量切削速度：参照表2.4-9，取【3】机床主轴转速：，取工作台每分钟进给量：被切削层长度：刀具切入长度：刀具切出长度：取行程次数：机动时间：所以该工序总机动工时工步辅助时间为：1.86min 工序50粗铣a、b面机床：X62刀具：高速钢圆柱铣刀齿数粗铣a面铣削深度每齿进给量：根据表2.1-85，取铣削速度：参照表2.1-85，取机床主轴转速：，取实际铣削速度：进给量：实际切削速度，：工作台每分进给量：根据表2.1-85,被切削层长度：由毛坯尺寸可知刀具切入长度：刀具切出长度：取走刀次数为1机动时间：工步辅助时间为：2.03min【1】粗铣b面同样的铣削深度每齿进给量：根据表2.1-85，【1】取铣削速度：参照表2.1-85，【1】取机床主轴转速：，取实际铣削速度：进给量：工作台每分进给量：根据表2.1-85,被切削层长度：由毛坯尺寸可知刀具切入长度：刀具切出长度：取走刀次数为1机动时间：工步辅助时间为：1.52min【1】工序60钻20.50孔机床：Z535立式钻床刀具：20.50直柄短麻花钻确定钻削用量决定进给量根据表3.4-1可查出f=0.470.57mm/r,由于孔深和孔径之 l/d=85/25=3.86。，故mm/r.查Z535型立式钻床说明书，取。根据表3.4-3，钻头强度所允许的进给量。机床进给机构允许的轴向力（由机床说明书查出），根据表3.4-4，允许的进给量。由于选择的进给量远远小于，故所选可用确定切削速度V、轴向力F、转矩T以及切削功率，用不同刀具材料进行钻、扩、铰孔的V、F、T、均可按表3.4-8及表3.4-10进行计算。根据所给条件，可直接在表3.4-15中用插入法计算得：，F=4732NT=51.69，=1.25kw由于实际加工条件与上表所给条件不完全相同，故应对结果进行修正。由表3.4-9知，切削速度的修正系数，故查Z535型机床说明书，取。实际切削速度为。由表3.4-11，切削力及转矩的修正系数,故（3）校验机床功率切削功率 =机床有效功率为（由Z535型机床说明书查出）由于，故选择的钻削用量可用，即相应地钻孔：钻孔：工步辅助时间为：1.58min工序70攻M221.5螺纹机床：Z535立式钻床刀具：细柄机用丝锥（）进给量：由于其螺距,因此进给量切削速度：参照表2.4-105，取【1】机床主轴转速：，取丝锥回转转速：取实际切削速度：被切削层长度：刀具切入长度：刀具切出长度：走刀次数为1机动时间：工步辅助时间为：1.33min工序80粗铣16H11槽机床：X62型卧式铣床刀具：高速钢三面刃铣刀切削深度：根据表2.1-89有：刀具的直径D=80mm，刀具的齿数 Z=10，刀具的宽度L=14mm。查表2.1-89得：进给量,根据表2.1-89查得切削速度，【3】机床主轴转速：，取实际切削速度：进给量：机床工作台每分进给量：被切削层长度：由毛坯尺寸可知刀具切入长度： =42mm刀具切出长度：取走刀次数为1机动时间：工步辅助时间为：1.92min 工序90半精铣16H11的槽机床：X62型卧式铣床刀具：高速钢三面刃铣刀刀具直径D=80，齿数Z=10，宽度L=16。切削深度：根据表查得：进给量,查得切削速度，机床主轴转速：，取实际切削速度：进给量：工作台每分进给量：被切削层长度：由毛坯尺寸可知，刀具切入长度： =42mm刀具切出长度：取走刀次数为1机动时间：工步辅助时间为：1.41min 本工序机动时间工序100铣断60H12孔机床：X62型卧式铣床刀具：中齿锯片铣刀刀具直径D=80mm，齿数Z=32，宽度L=4mm。切削深度：根据表查得：进给量切削速度，机床主轴转速：，按表3.1-74取实际切削速度：进给量：工作台每分进给量：被切削层长度：由毛坯尺寸可知，刀具切入长度： =41mm刀具切出长度：取走刀次数为1机动时间：工步辅助时间为：1.59min工序110粗铣60H12孔两端面机床：X62型卧式铣床刀具：两块镶齿套式面铣刀(间距为13)，材料：，，齿数，为粗齿铣刀。因其单边余量：Z=2mm所以铣削深度：每齿进给量：表2.4-73，取铣削速度：表2.4-81，取机床主轴转速：，按表3.1-74 实际铣削速度：进给量：工作台每分进给量：：根据表2.4-81,切削工时被切削层长度：由毛坯尺寸可知，刀具切入长度：刀具切出长度：取走刀次数为1机动时间：工步辅助时间为：1.57min工序120精铣60H12孔两端面机床：X62型卧式铣床刀具：两块镶齿套式面铣刀(间距为)，材料：，，齿数Z=25，为细齿铣刀。精铣该平面的单边余量：Z=0.5mm铣削深度：每齿进给量：表2.4-73，取铣削速度：参照表2.4-81，取机床主轴转速：，取实际铣削速度：进给量：工作台每分进给量：被切削层长度：由毛坯尺寸可知刀具切入长度：精铣时刀具切出长度：取走刀次数为1机动时间：工步辅助时间为：1.94min2.6本章小结本章节主要从零件的结构和外型入手分析，从而得出设计毛坯的依据。再查阅有关资料，设计出零件加工的毛坯。在工艺规程的制定上，将两种方案进行比较，选取一个最佳方案来。在计算每一步的切削用量时，先选用刀具和机床，再查阅资料找出进给量，由它算出机床所需的转速，翻阅机床手册选一个最接近它的一值。算切削速度、机动时间等。第3章专用夹具设计为了提高劳动生产率，保证加工质量，降低劳动强度。在加工此拔叉零件时，需要设计专用夹具。3、1问题的提出本夹具要用于钻25孔，钻25孔之前我们其他孔系都还没有加工，所以定位比较困难，又因为我们的孔和其他面没有位置度要求，因此我们采用已经加工好的底面和侧面定位即可满足要求，在本道工序加工时，我们应首先考虑保证各面的各加工精度，提高生产效率，降低劳动强度。 3、2夹具设计1 定位基准的选择拟定加工路线的第一步是选择定位基准。定位基准的选择必须合理，否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。基准选择不当往往会增加工序或使工艺路线不合理，或是使夹具设计更加困难甚至达不到零件的加工精度（特别是位置精度）要求。因此我们应该根据零件图的技术要求，从保证零件的加工精度要求出发，合理选择定位基准。此零件图没有较高的技术要求，也没有较高的平行度和对称度要求，所以我们应考虑如何提高劳动效率，降低劳动强度，提高加工精度。由零件图可知，用圆弧一端面定位并用压板夹紧，再用两可调螺钉组成的v形上定位限制六个自由度。为了提高加工效率，缩短辅助时间，决定用简单的钩型压板作为夹紧机构。3.3:切削力及夹紧力的计算切削刀具：高速钢麻花钻头，则式中：1.5mm，50m/min，f0.5mm/r，（）计算结果 = 1459.699N选用压板压紧，实际加紧力N应为式中，和是夹具定位面及加紧面上的摩擦系数，0.5。压板用螺母拧紧，由机床夹具设计手册表1-2-23得螺母拧紧力根据杠杆原理压板实际加紧力为此时已大于所需的1460N的夹紧力，故本夹具可安全工作。3、4定位误差分析定位元件尺寸及公差确定。 (1) 夹具的主要定位元件为一平面和两v形块，面与面配合。（2）工件的工序基准为端面和圆柱面，故端面的平面度和圆柱面的援助度对定位误差影响最大.则其定位误差为： Td=Dmax-Dmin 本工序采用一平面，两 v形块，工件始终平面，而定位块的偏角会使工件自重带来一定的平行于夹具体底版的水平力，因此，工件在定位块正上方呦倾斜，进而使加工位置有一定转角误差。但是，由于加工是自由公差，故应当能满足定位要求。3、5夹具设计及简要操作说明如前所述，在设计夹具时，应该注意提高劳动生产率避免干涉。应使夹具结构简单，便于操作，降低成本。提高夹具性价比。本道工序为钻床夹具选择了压板和压紧螺钉夹紧方式。本工序为钻孔，切削力大，所以选用夹紧力大一
