单级蜗轮蜗杆减速器设计论文【F=2300,V=1.5,D=500】【5张CAD图纸+说明书】

收藏

压缩包内文档预览:
预览图
编号:442032    类型:共享资源    大小:493.48KB    格式:RAR    上传时间:2015-06-17 上传人:上*** IP属地:江苏
25
积分
关 键 词:
单级 蜗轮 蜗杆 减速器 设计 论文 ca 图纸 说明书 蜗轮蜗杆减速器 单级蜗轮减速器
资源描述:

单级蜗轮蜗杆减速器设计论文【F=2300,V=1.5,D=500】

27页 8400字数+说明书+5张CAD图纸【详情如下】

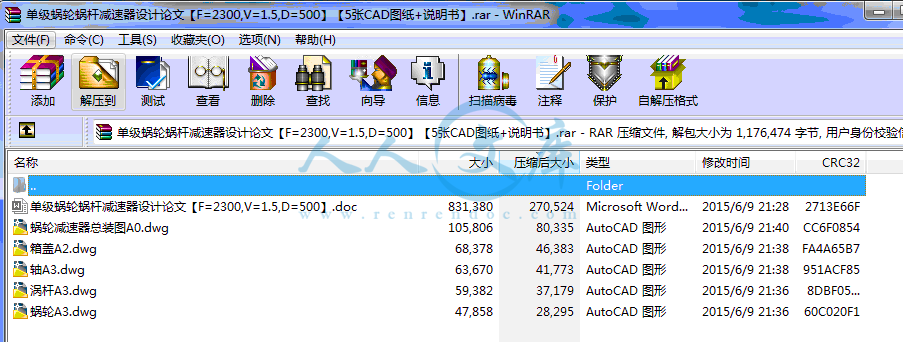

单级蜗轮蜗杆减速器设计论文【F=2300,V=1.5,D=500】.doc

涡杆A3.dwg

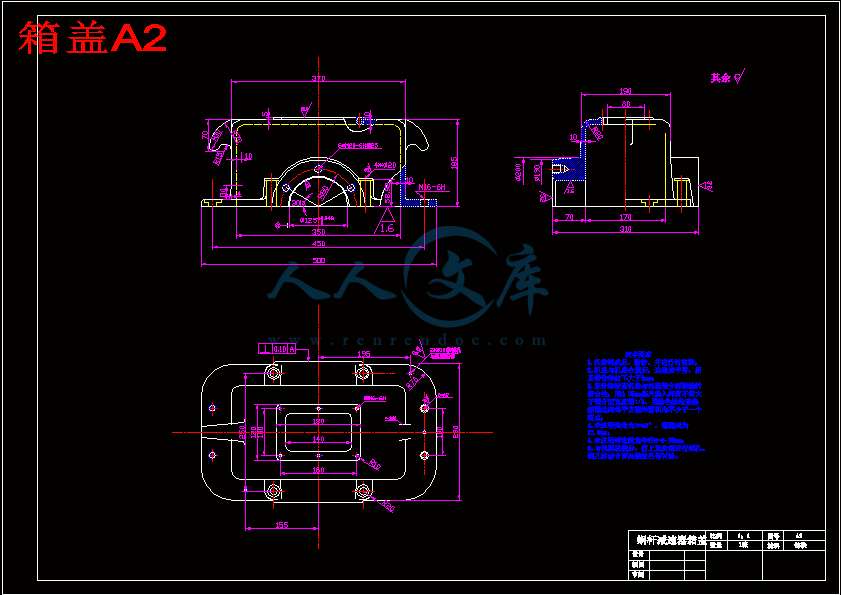

箱盖A2.dwg

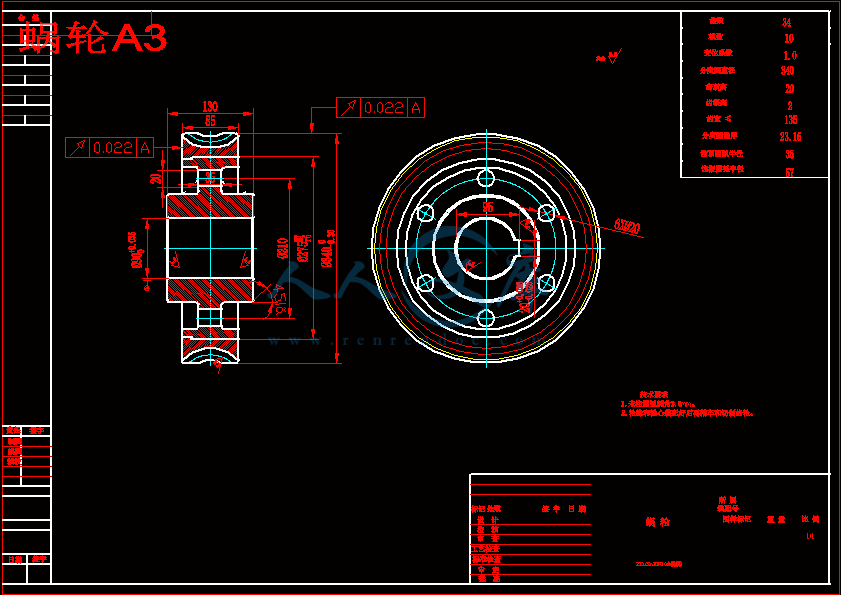

蜗轮A3.dwg

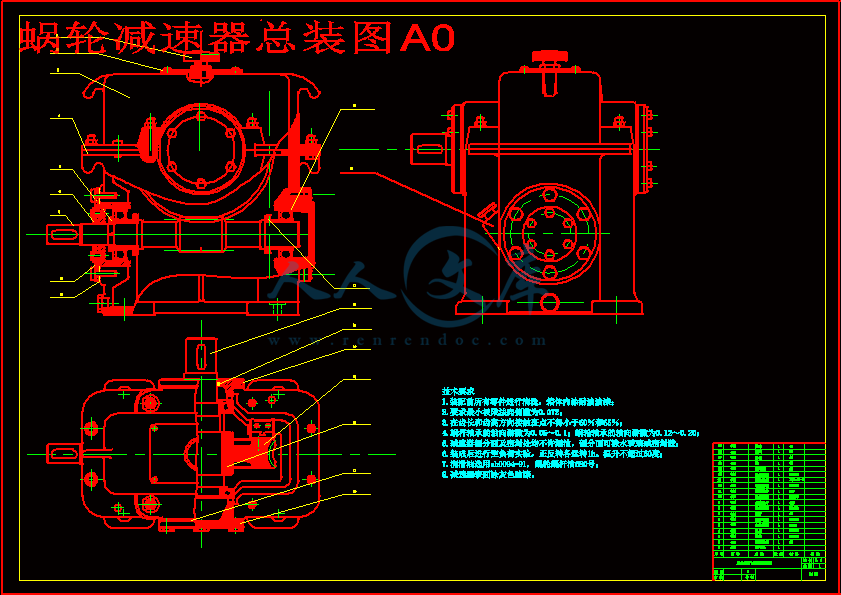

蜗轮减速器总装图A0.dwg

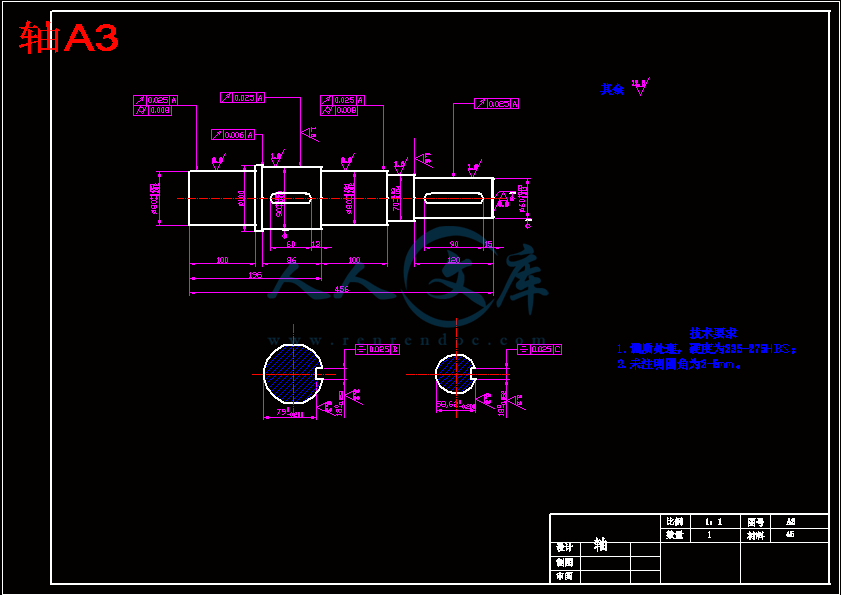

轴A3.dwg

目    录

引言         ……………………………………………………………………………1

1设计题目   ……………………………………………………………………1

1.1带式运输机的工作原理     ……………………………………………………1

1.2工作情况     ……………………………………………………………………2

1.3设计数据     ……………………………………………………………………2

1.4传动方案     ……………………………………………………………………2

1.5课程设计内容及内容     ………………………………………………………2

2总体传动方案的选择与分析  ……………………………………………2

2.1传动方案的选择     ……………………………………………………………2

2.2传动方案的分析     ……………………………………………………………3

3电动机的选择     ……………………………………………………………3

3.1电动机功率的确定     …………………………………………………………3

3.2确定电动机的转速     …………………………………………………………4

4传动装置运动及动力参数计算    ………………………………………4

4.1各轴的转速计算     ……………………………………………………………4

4.2各轴的输入功率     ……………………………………………………………5

4.3各轴的输入转矩     ……………………………………………………………5

5蜗轮蜗杆的设计及其参数计算    ………………………………………6

5.1传动参数     ……………………………………………………………………6

5.2蜗轮蜗杆材料及强度计算     …………………………………………………6

5.3计算相对滑动速度与传动效率     ……………………………………………6

5.4确定主要集合尺寸     …………………………………………………………7

5.5热平衡计算     …………………………………………………………………7

5.6蜗杆传动的几何尺寸计算     …………………………………………………7

6轴的设计计算及校核     …………………………………………………8

6.1输出轴的设计     ………………………………………………………………8

6.1.1选择轴的材料及热处理    ……………………………………………………8

6.1.2初算轴的最小直径    …………………………………………………………8

6.1.3联轴器的选择    ………………………………………………………………9

6.1.4轴承的选择及校核     ………………………………………………………10

6.2轴的结构设计   ………………………………………………………………12

6.2.1蜗杆轴的结构造型如下      …………………………………………………12

6.2.2蜗杆轴的径向尺寸的确定     ………………………………………………13

6.2.3蜗杆轴的轴向尺寸的确定     ………………………………………………13

6.2.4蜗轮轴的结构造型如下     …………………………………………………13

6.2.5蜗轮轴的轴上零件的定位、固定和装配     ………………………………14

6.2.6蜗轮轴的径向尺寸的确定       ………………………………………………14

6.2.7蜗轮轴的轴向尺寸的确定      ………………………………………………15

6.2.8蜗轮的强度校核      …………………………………………………………15

7键连接设计计算      ………………………………………………………17

7.1蜗杆联接键      ………………………………………………………………17

7.2蜗轮键的选择与校核     ……………………………………………………17

7.3蜗轮轴键的选择与校核     …………………………………………………18

8箱体的设计计算      ………………………………………………………18

8.1箱体的构形式和材料   ………………………………………………………18

8.2 箱体主要结构尺寸和关系   …………………………………………………19

9  螺栓等相关标准的选择      ……………………………………………19

9.1 螺栓、螺母、螺钉的选择    …………………………………………………20

9.2 销,垫圈垫片的选择    ………………………………………………………20

10减速器结构与润滑的概要说明     ……………………………………20

10.1减速器的结构     ……………………………………………………………20

10.2减速箱体的结构     …………………………………………………………21

10.3速器的润滑与密封     ………………………………………………………21

10.4减速器附件简要说明     ……………………………………………………21

11设计小结      ………………………………………………………………21

谢辞    ……………………………………………………………………………22

参考文献   ………………………………………………………………………24

附录    ……………………………………………………………………………25

引言

课程设计是考察学生全面在掌握基本理论知识的重要环节。在2010年01月04日-2010年01月18日为期二周的机械设计课程设计。本次是设计一个蜗轮蜗杆减速器,减速器是用于电动机和工作机之间的独立的闭式传动装置。本减速器属单级蜗杆减速器(电机——联轴器——减速器——联轴器——滚筒),本人是在指导老师指导下完成的。该课程设计内容包括:任务设计书,参数选择,传动装置总体设计,电动机的选择,运动参数计算,蜗轮蜗杆传动设计,蜗杆、蜗轮的基本尺寸设计,蜗轮轴的尺寸设计与校核,减速器箱体的结构设计,减速器其他零件的选择,减速器的润滑等和A2图纸装配图1张、A4图纸的零件图2张。设计参数的确定和方案的选择通过查询有关资料所得。

蜗轮蜗杆减速器的计算机辅助机械设计,计算机辅助设计及辅助制造(CAD/CAM)技术是当今设计以及制造领域广泛采用的先进技术,通过本课题的研究,将进一步深入地对这一技术进行深入地了解和学习。本文主要介绍一级蜗轮蜗杆减速器的设计过程及其相关零、部件的CAD图形。计算机辅助设计(CAD),计算机辅助设计及辅助制造(CAD/CAM)技术是当今设计以及制造领域广泛采用的先进技术,能清楚、形象的表达减速器的外形特点。

该减速器的设计基本上符合生产设计要求,限于作者初学水平,错误及不妥之处望老师批评指正。

7设计题目:带式运输机的传动装置的设计

7.1带式运输机的工作原理

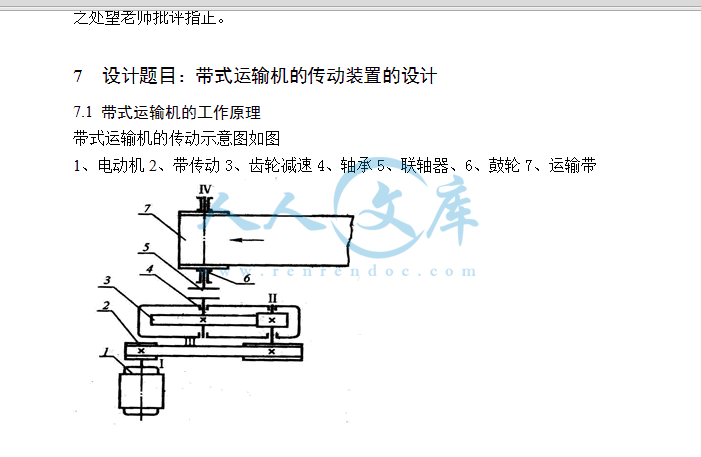

带式运输机的传动示意图如图

1、电动机2、带传动3、齿轮减速4、轴承5、联轴器、6、鼓轮7、运输带7.2工作情况:

已知条件

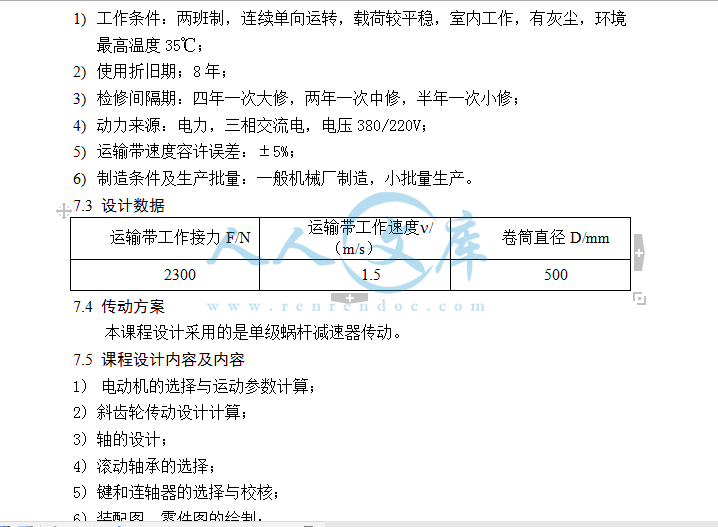

1)工作条件:两班制,连续单向运转,载荷较平稳,室内工作,有灰尘,环境最高温度35℃;

2)使用折旧期;8年;

3)检修间隔期:四年一次大修,两年一次中修,半年一次小修;

4)动力来源:电力,三相交流电,电压380/220V;

5)运输带速度容许误差:±5%;

6)制造条件及生产批量:一般机械厂制造,小批量生产。

7.3设计数据

运输带工作接力F/N运输带工作速度/(m/s)卷筒直径D/mm

23001.5500

7.4传动方案

本课程设计采用的是单级蜗杆减速器传动。

7.5课程设计内容及内容

1)电动机的选择与运动参数计算;

2)斜齿轮传动设计计算;

3)轴的设计;

4)滚动轴承的选择;

5)键和连轴器的选择与校核;

6)装配图、零件图的绘制;

7)设计计算说明书的编写;

8)减速器总装配图一张;

9)齿轮、轴零件图各一张;

10)设计说明书一份。

2总体传动方案的选择与分析

2.1 传动方案的选择

该传动方案在任务书中已确定,采用一个单级蜗杆减速器传动装置传动,如下图所示:

内容简介:
精密机械设计实训(论文)说明书题 目: 单级蜗杆减速器 系 别: 机电工程系 专 业: 机械设计制造及其自动化 学生姓名: 学 号: 指导教师: 职 称: 题目类型: 理论研究 实验研究 工程设计 工程技术研究 软件开发2010年01月18日目 录引言 11 设计题目 11.1 带式运输机的工作原理 11.2 工作情况 21.3 设计数据 21.4 传动方案 21.5 课程设计内容及内容 22 总体传动方案的选择与分析 22.1 传动方案的选择 22.2 传动方案的分析 33 电动机的选择 33.1 电动机功率的确定 33.2 确定电动机的转速 44 传动装置运动及动力参数计算 44.1 各轴的转速计算 44.2 各轴的输入功率 54.3 各轴的输入转矩 55 蜗轮蜗杆的设计及其参数计算 65.1 传动参数 65.2 蜗轮蜗杆材料及强度计算 65.3 计算相对滑动速度与传动效率 65.4 确定主要集合尺寸 75.5 热平衡计算 75.6 蜗杆传动的几何尺寸计算 76 轴的设计计算及校核 86.1 输出轴的设计 86.1.1选择轴的材料及热处理 86.1.2初算轴的最小直径 86.1.3联轴器的选择 96.1.4轴承的选择及校核 106.2 轴的结构设计 126.2.1蜗杆轴的结构造型如下 126.2.2蜗杆轴的径向尺寸的确定 136.2.3蜗杆轴的轴向尺寸的确定 136.2.4蜗轮轴的结构造型如下 136.2.5蜗轮轴的轴上零件的定位、固定和装配 146.2.6蜗轮轴的径向尺寸的确定 146.2.7蜗轮轴的轴向尺寸的确定 156.2.8蜗轮的强度校核 157 键连接设计计算 177.1 蜗杆联接键 177.2 蜗轮键的选择与校核 177.3 蜗轮轴键的选择与校核 188 箱体的设计计算 188.1 箱体的构形式和材料 188.2 箱体主要结构尺寸和关系 199 螺栓等相关标准的选择 199.1 螺栓、螺母、螺钉的选择 209.2 销,垫圈垫片的选择 2010 减速器结构与润滑的概要说明 2010.1 减速器的结构 2010.2 减速箱体的结构 2110.3 速器的润滑与密封 2110.4 减速器附件简要说明 2111 设计小结 21谢辞 22参考文献 24附录 25引言课程设计是考察学生全面在掌握基本理论知识的重要环节。在2010年01月04日-2010年01月18日为期二周的机械设计课程设计。本次是设计一个蜗轮蜗杆减速器,减速器是用于电动机和工作机之间的独立的闭式传动装置。本减速器属单级蜗杆减速器(电机联轴器减速器联轴器滚筒),本人是在指导老师指导下完成的。该课程设计内容包括:任务设计书,参数选择,传动装置总体设计,电动机的选择,运动参数计算,蜗轮蜗杆传动设计,蜗杆、蜗轮的基本尺寸设计,蜗轮轴的尺寸设计与校核,减速器箱体的结构设计,减速器其他零件的选择,减速器的润滑等和A2图纸装配图1张、A4图纸的零件图2张。设计参数的确定和方案的选择通过查询有关资料所得。蜗轮蜗杆减速器的计算机辅助机械设计,计算机辅助设计及辅助制造(CAD/CAM)技术是当今设计以及制造领域广泛采用的先进技术,通过本课题的研究,将进一步深入地对这一技术进行深入地了解和学习。本文主要介绍一级蜗轮蜗杆减速器的设计过程及其相关零、部件的CAD图形。计算机辅助设计(CAD),计算机辅助设计及辅助制造(CAD/CAM)技术是当今设计以及制造领域广泛采用的先进技术,能清楚、形象的表达减速器的外形特点。该减速器的设计基本上符合生产设计要求,限于作者初学水平,错误及不妥之处望老师批评指正。7 设计题目:带式运输机的传动装置的设计7.1 带式运输机的工作原理带式运输机的传动示意图如图1、电动机2、带传动3、齿轮减速4、轴承5、联轴器、6、鼓轮7、运输带7.2 工作情况:已知条件1) 工作条件:两班制,连续单向运转,载荷较平稳,室内工作,有灰尘,环境最高温度35;2) 使用折旧期;8年;3) 检修间隔期:四年一次大修,两年一次中修,半年一次小修;4) 动力来源:电力,三相交流电,电压380/220V;5) 运输带速度容许误差:5%;6) 制造条件及生产批量:一般机械厂制造,小批量生产。7.3 设计数据运输带工作接力F/N运输带工作速度n/(m/s)卷筒直径D/mm23001.55007.4 传动方案本课程设计采用的是单级蜗杆减速器传动。7.5 课程设计内容及内容1) 电动机的选择与运动参数计算;2) 斜齿轮传动设计计算;3) 轴的设计;4) 滚动轴承的选择;5) 键和连轴器的选择与校核;6) 装配图、零件图的绘制;7) 设计计算说明书的编写;8) 减速器总装配图一张;9) 齿轮、轴零件图各一张;10) 设计说明书一份。2 总体传动方案的选择与分析2.1 传动方案的选择该传动方案在任务书中已确定,采用一个单级蜗杆减速器传动装置传动,如下图所示:2.2 传动方案的分析该工作机采用的是原动机为Y系列三相笼型异步电动机,三相笼型异步电动机是一般用途的全封闭自扇冷式电动机,电压380 V,其结构简单、工作可靠、价格低廉、维护方便;另外其传动功率大,传动转矩也比较大,噪声小,在室内使用比较环保。传动装置采用单级蜗杆减速器组成的封闭式减速器,采用蜗杆传动能实现较大的传动比,结构紧凑,传动平稳,但效率低,多用于中、小功率间歇运动的场合。工作时有一定的轴向力,但采用圆锥滚子轴承可以减小这缺点带来的影响,但它常用于高速重载荷传动,所以将它安放在高速级上。并且在电动机心轴与减速器输入轴及减速器输出轴与卷筒轴之间采用弹性联轴器联接,因为三相电动机及输送带工作时都有轻微振动,所以采用弹性联轴器能缓冲各吸振作用,以减少振动带来的不必要的机械损耗。总而言之,此工作机属于小功率、载荷变化不大的工作机,其各部分零件的标准化程度高,设计与维护及维修成本低;结构较为简单,传动的效率比较高,适应工作条件能力强,可靠性高,能满足设计任务中要求的设计条件及环境。7 电动机的选择3.1 电动机功率的确定1) 工作机各传动部件的传动效率及总效率:查机械设计课程设计指导书表9.2可知蜗杆传动的传动比为:;又根据机械设计基础表4-2可知蜗杆头数为,由表4-4可知蜗杆传动的总效率为:查机械设计课程设计指导书表9.1可知各传动部件的效率分别为:; ;工作机的总效率为:2) 电动机的功率:所以电动机所需工作效率为:3.2 确定电动机的转速1) 传动装置的传动比的确定:查机械设计课程设计指导书书中表9.2得各级齿轮传动比如下: 理论总传动比:2) 电动机的转速:卷筒轴的工作转速:所以电动机转速的可选范围为:根据上面所算得的原动机的功率与转速范围,符合这一范围的同步转速有750 r/min、1000 r/min和1500 r/min三种。综合考虑电动机和传动装置的尺寸、质量及价格等因素,为使传动装置结构紧凑,决定选用同步转速为1000 r/min的电动机。其主要功能表如下:电动机型号额定功率kW满载转速/r/min起动转矩/额定转矩最大转矩/额定转矩Y132M2-65.59602.02.07 传动装置运动及动力参数计算4.1 各轴的转速计算1) 实际总传动比及各级传动比的他配:由于是蜗杆传动,传动比都集中在蜗杆上,其他不分配传动比。则总传动比: 所以取2) 各轴的转速:第一轴转速:第二轴转速:4.2 各轴的输入功率第一轴功率:第二轴功率:第三轴功率:4.3 各轴的输入转矩电动机轴的输出转矩:第一轴转矩:第二轴转矩:第三轴转矩:将运动和动力参数计算结果进行整理并列于下表:轴 名功率P/kW转矩转速n/(r/min)传动比效率电机轴5.311第一轴5.2510.99第二轴4.2170.80卷筒轴4.0310.957 蜗轮蜗杆的设计及其参数计算5.1 传动参数蜗杆输入功率P=5.3 kW,蜗杆转速,蜗轮转速,理论传动比i=16.75,实际传动比i=17,蜗杆头数,蜗轮齿数为,蜗轮转速5.2 蜗轮蜗杆材料及强度计算减速器的为闭式传动,蜗杆选用材料45钢经表面淬火,齿面硬度 45 HRC,蜗轮缘选用材料ZCuSn10Pb1,砂型铸造。蜗轮材料的许用接触应力,由机械设计基础表4-5可知,=180MPa.估取啮合效率: 蜗轮轴转矩: 载荷系数:载荷平稳,蜗轮转速不高,取K=1.1.计算值 = =模数及蜗杆分度圆直径由机械设计基础表4-1取标准值,分别为:模数 m=8 mm蜗杆分度圆直径 5.3 计算相对滑动速度与传动效率蜗杆导程角 蜗杆分度圆的圆周速度 相对活动速度 当量摩擦角 取验算啮合效率 (与初取值相近)。传动总效率 (在表4-4所列范围内)。5.4 确定主要集合尺寸蜗轮分度圆直径: 中心距 5.5 热平衡计算环境温度 取工作温度 取传热系数 取需要的散热面积 公式说明及结果名 称5.6 蜗杆传动的几何尺寸计算齿 距 齿 顶 高 顶 隙 齿 根 高 齿 高 公式说明及结果名 称蜗杆分度圆直径蜗杆齿顶圆直径 蜗杆齿根圆直径蜗 杆 导 程 角蜗 杆 齿 宽 蜗轮分度圆直径蜗轮 喉圆 直径蜗轮齿根圆直径蜗轮 外圆 直径蜗轮咽喉母圆半径蜗 轮 螺 旋 角蜗 轮 齿 宽中 心 距 所以 ,与蜗杆螺旋线方向相同7 轴的设计计算及校核6.1 输出轴的设计6.1.1选择轴的材料及热处理考虑到减速器为普通中用途中小功率减速传动装置,轴主要传递蜗轮的转矩,其传递的功率不大,对其重量和尺寸无特殊要求,故选择常用的45钢,调质处理。6.1.2初算轴的最小直径已知轴的输入功率为5.25kW,转速为960 r/min.根据机械设计基础表7-4可知,C值在106118间。所以输出轴的最小直径: 但是,由于轴上有1个键槽,计入键槽的影响:已知输出轴的输入功率为4.2kW,转速为56.5r/min,则输出轴的最小直径: 由于轴上由2个键槽,故已知卷筒轴的输入功率为4.03kW,转速为56.5r/min,则卷筒轴的最小直径为6.1.3联轴器的选择1) 载荷计算已知蜗杆轴名义转矩为由于蜗杆减速器的载荷较平稳,按转矩变化小考虑,取工作情况系数k=1.3。蜗杆轴计算转矩: 已知蜗轮轴名义转矩为; 卷筒轴计算转矩为所以蜗轮轴计算转矩:卷筒轴计算转矩:2) 选择联轴器的型号查机械设计课程设计指导书表14.2可知,电动机轴的直径,轴长;蜗杆轴直径。查机械设计课程设计指导书表13.1可知,蜗杆轴的输入端选用LH3型弹性柱销联轴器。联轴器标记 LH3联轴器GB/T 5014公称转矩 许用转速 查机械设计课程设计指导书表13.1可知,蜗轮轴的输出端选用LH4型弹性柱销联轴器。联轴器标记 LH4联轴器GB/T 5014公称转矩 许用转速 6.1.4轴承的选择及校核1) 初选输入轴的轴承型号据已知工作条件和输入轴的轴颈,由机械设计基础附表8-5初选轴承型号为圆锥滚子轴承30208(一对),其尺寸:D=80mm,d=40mm,B=18mm。据已知工作条件和输出轴的轴颈,由机械设计基础附表8-5初选轴承型号为圆锥滚子轴承30214(一对),其尺寸:D=125mm,d=70mm,B=24mm。基本额定动载荷 C=63000N计算系数 e=0.37轴向载荷系数 Y=1.62) 计算蜗杆轴的受力蜗杆轴的切向力,轴向力和径向力蜗杆轴: 蜗轮轴: 3) 计算轴承内部轴向力轴承的内部轴向力:4) 计算轴承的轴向载荷轴承2的轴向载荷 由已知得,与方向相同,其和为 (轴承2为“压紧”端),所以轴承1的轴向载荷 (轴承1为“放松”端)5) 计算当量动载荷轴承1的载荷系数 根据,由表8-8可知轴承2的载荷系数 根据由表8-8可知轴承1的当量动载荷 轴承2的当量动载荷 所以轴承的当量动载荷取、中较大者,所以6) 计算轴承实际寿命温度系数 由机械设计基础表8-6可知载荷系数 由机械设计基础表8-7可知寿命指数 滚子轴承 轴承实际寿命 轴承预期寿命 结论 由于 轴承30208满足要求6.2 轴的结构设计6.2.1蜗杆轴的结构造型如下:6.2.2蜗杆轴的径向尺寸的确定从联轴段开始逐渐选取轴段直径,起固定作用,定位轴肩高度,故 。该直径处安装密封毡圈,标准直径,应取;与轴承的内径相配合,为便与轴承的安装,取,选定轴承型号为30208,与蜗轮相配合,取蜗杆的齿根圆直径,按标准直径系列,取;与轴承的内径配合,与相同,故取;起定位作用,定位轴肩高度故,取。6.2.3蜗杆轴的轴向尺寸的确定联轴段取;轴肩段取;与轴承配合的轴段长度,查轴承宽度为18mm;左轴承到蜗杆齿宽;蜗杆齿宽 即,取;蜗杆齿宽右面到右轴承间的轴环与左面相同取;与右轴承配合的轴段长度,查轴承宽度为18mm;轴的总长为320mm。6.2.4蜗轮轴的结构造型如下:输出轴的弯矩和转矩6.2.5蜗轮轴的轴上零件的定位、固定和装配单级减速器中,可将蜗轮安排在箱体中央,相对两轴承对称分布,蜗轮左面由轴肩定位,右面用套筒轴固定,轴向固定靠平键和过渡配合。两轴承分别一轴肩和套筒定位,轴向则采用过渡配合或过盈配合固定。联轴器以轴肩轴向定位,右面用轴端挡圈轴向固定,键联接作轴向固定。轴做成阶梯形,左轴承从左面装入,蜗轮、套筒、右轴承和联轴器依次从右面装到轴上。6.2.6蜗轮轴的径向尺寸的确定从左轴承段与轴承的内径相配合,为便与轴承的安装取,选定轴承型号为30214开始逐渐选取轴段直径,起固定作用,定位轴肩高度,该直径处安装密封毡圈,标准直径,应取;与蜗轮孔径相配合,取蜗轮的内径,按标准直径系列,取; 与轴承的内径配合,与相同,故取;联轴段;起定位作用,定位轴肩高度故取;6.2.7蜗轮轴的轴向尺寸的确定 左面与轴承配合的轴段长度,查轴承宽度为;左轴承到蜗轮齿宽间的套筒取;蜗轮齿宽,故取;蜗轮齿宽右面到右轴承间的轴环与左面相同取;与右轴承配合的轴段长度,查轴承宽度为24mm;右轴肩段,联轴段,故轴的总长为280mm。6.2.8蜗轮的强度校核已知蜗轮的切向力 蜗轮的径向力 蜗轮轴向力 求水平面支反力: 水平面弯矩: 垂直面支反力,由,即 ,得 在铅垂方向上,由,即,得 垂直面弯矩 根据合成弯矩 得C截面左侧弯矩 C截面右侧弯矩 转矩T 当量弯矩 由当量弯矩图和轴的结构图可知,C和D处都有可能是危险截面,应分别计算其当量弯矩,此处可将轴的钮切应力视为脉动循环,取,则C截面左侧当量弯矩 C截面右侧当量弯矩 所以C截面处当量弯矩在以上两数值中取较大者,即D截面弯矩 D截面合成弯矩 D截面当量弯矩 求危险截面处轴的计算直径 许用应力,轴的材料用45钢,由机械设计基础表7-1可知,C截面直径计算 D截面直径计算 经与结构设计图比较,C截面和D截面的计算直径分别小于其结构设计确定的直径,故轴的强度足够。7 键连接设计计算7.1 蜗杆联接键 键的选择和参数选择普通平键,圆头。由机械设计课程设计指导书表11.27查得d=30mm时。应选用键 GB/T1096转 矩键长接触长度许用挤压应力校 核查机械设计基础表2-12键连接钢的许用挤压应力为故满足要求7.2 蜗轮键的选择与校核键的选择和参数选择普通平键,圆头。由机械设计课程设计指导书表11.27查得d=55时。应选用键 GB/T1096转 矩键长接触长度许用挤压应力校 核查机械设计基础表2-12键连接钢的许用挤压应力为故满足要求7.3 蜗轮轴键的选择与校核键的选择和参数选择普通平键,圆头。由机械设计课程设计指导书表11.27查得d=55时。应选用键 GB/T1096转 矩键长接触长度许用挤压应力校 核查机械设计基础表2-12键连接钢的许用挤压应力为故满足要求8 箱体的设计计算8.1 箱体的构形式和材料采用下置剖分式蜗杆减速器(由于V=5m/s)铸造箱体,材料HT150。8.2 箱体主要结构尺寸和关系 名称 减速器型式及尺寸关系箱座壁厚 =11mm 箱盖壁厚1 1=10mm箱座凸缘厚度b1,箱盖凸缘厚度b,箱座底凸缘厚度b2 b=1.5=16mm b1=1.51=15mm b2=2.5=28mm地脚螺钉直径及数目 df=19mm n=6轴承旁联接螺栓直径 d1=14mm箱盖,箱座联接螺栓直径 d2=10mm 螺栓间距 150mm轴承端盖螺钉直径 d3=9mm 螺钉数目4检查孔盖螺钉直径 d4=6mmDf,d1,d2至外壁距离 df,d2至凸缘边缘距离 C1=26,20,16 C2=24,14轴承端盖外径 D1=80mm D2=125mm轴承旁联接螺栓距离 S=140mm轴承旁凸台半径 R1=16mm轴承旁凸台高度 根据轴承座外径和扳手空间的要求由结构确定箱盖,箱座筋厚 m1=9mm m2=9mm蜗轮外圆与箱内壁间距离 12mm蜗轮轮毂端面与箱内壁距离 10mm9 螺栓等相关标准的选择本部分含螺栓,螺母,螺钉的选择垫圈,垫片的选择,具体内容如下:9.1 螺栓,螺母,螺钉的选择考虑到减速器的工作条件,后续箱体附件的结构,以及其他因素的影响选用螺栓GB5782-86 M10*35 数量为3个 M12*100 数量为6个螺母GB6170-86 M10 数量为2个 M10 数量为6个螺钉GB5782-86 , M6*20 数量为2个 M8*25 数量为24个 M6*16 数量为12个*(参考装配图)M10*35M12*100M10M12M6*20M8*25M6*169.2 销,垫圈垫片的选择 选用销GB117-86,B8*30, 数量为2个选用垫圈GB93-87 数量为8个选用止动垫片 1个选用石棉橡胶垫片 2个选用08F调整垫片 4个*(参考装配图)GB117-86B8*30GB93-87止动垫片石棉橡胶垫片08F调整垫片有关其他的标准件,常用件,专用件,详见后续装配图10 减速器结构与润滑的概要说明在以上设计选择的基础上,对该减速器的结构,减速器箱体的结构,轴承端盖的结构尺寸,减速器的润滑与密封,减速器的附件作一简要的阐述。10.1 减速器的结构本课题所设计的减速器,其基本结构设计是在参照装配图的基础上完成的,该项减速器主要由传动零件(蜗轮蜗杆),轴和轴承,联结零件(键,销,螺栓,螺母等)。箱体和附属部件以及润滑和密封装置等组成。箱体为剖分式结构,由I箱体和箱盖组成,其剖分面通过蜗轮传动的轴线;箱盖和箱座用螺栓联成一体;采用圆锥销用于精确定位以确保和箱座在加工轴承孔和装配时的相互位置;起盖螺钉便于揭开箱盖;箱盖顶部开有窥视孔用于检查齿轮啮合情况及润滑情况用于加住润滑油,窥视孔平时被封住;通气器用来及时排放因发热膨胀的空气,以放高气压冲破隙缝的密封而致使漏油;副标尺用于检查箱内油面的高低;为了排除油液和清洗减速器内腔,在箱体底部设有放汕螺塞;吊环螺栓用来提升箱体,而整台减速气的提升得使用与箱座铸成一体的吊钩;减速气用地脚螺栓固定在机架或地基上。(具体结构详见装配图)10.2 减速箱体的结构该减速器箱体采用铸造的剖分式结构形式具体结构详见装配图10.3 速器的润滑与密封蜗轮传动部分采用润滑油,润滑油的粘度为118cSt(100C)查表10.6机械设计课程设计指导书 润滑油118Cst轴承部分采用脂润滑,润滑脂的牌号为ZL-2查表10.7设计课程设计指导书 润
