弹簧支架级进模设计及其制造工艺设计

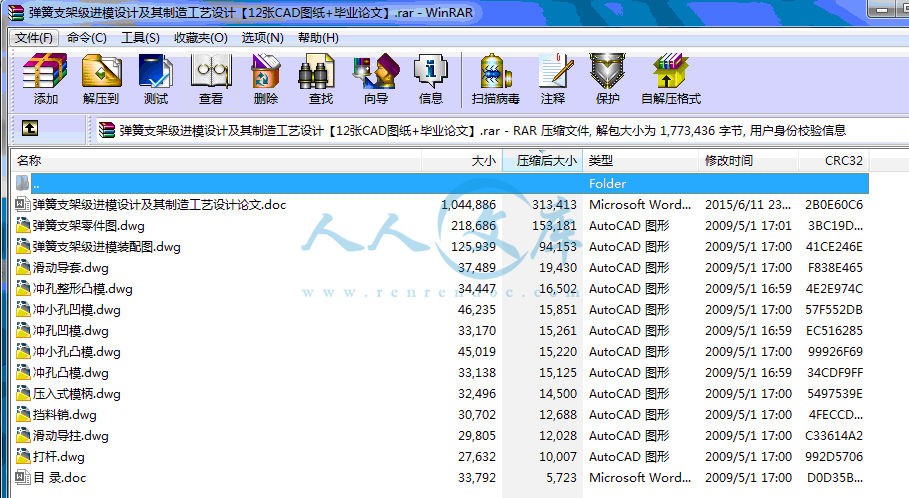

49页 22000字数+说明书+12张CAD图纸【详情如下】

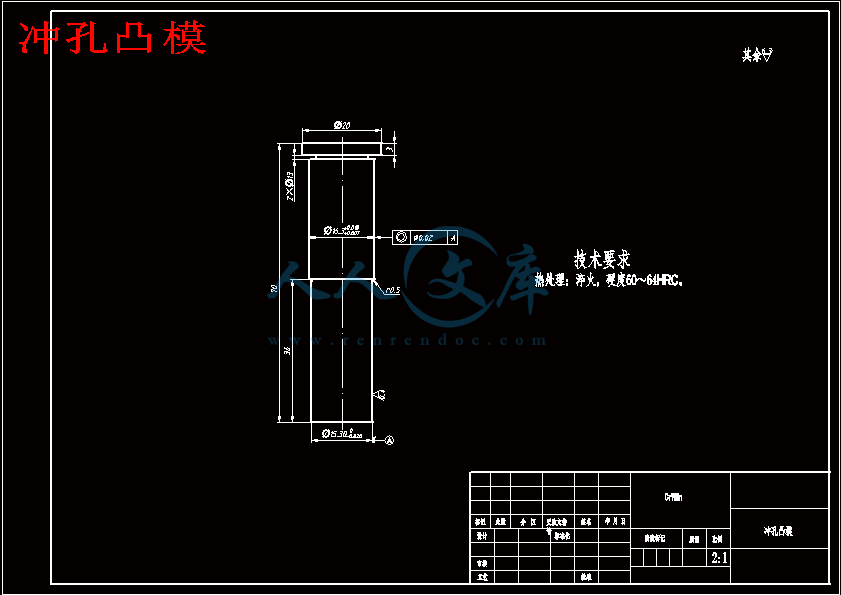

冲孔凸模.dwg

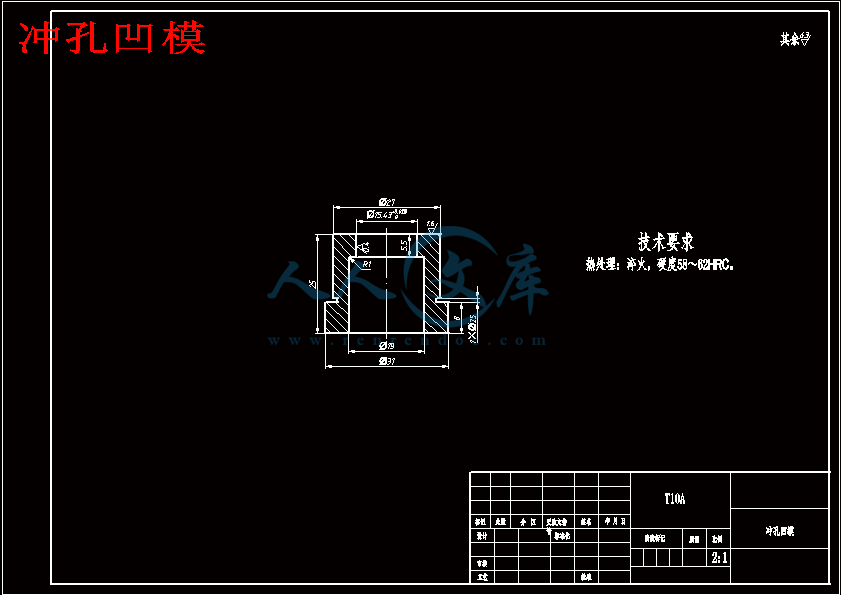

冲孔凹模.dwg

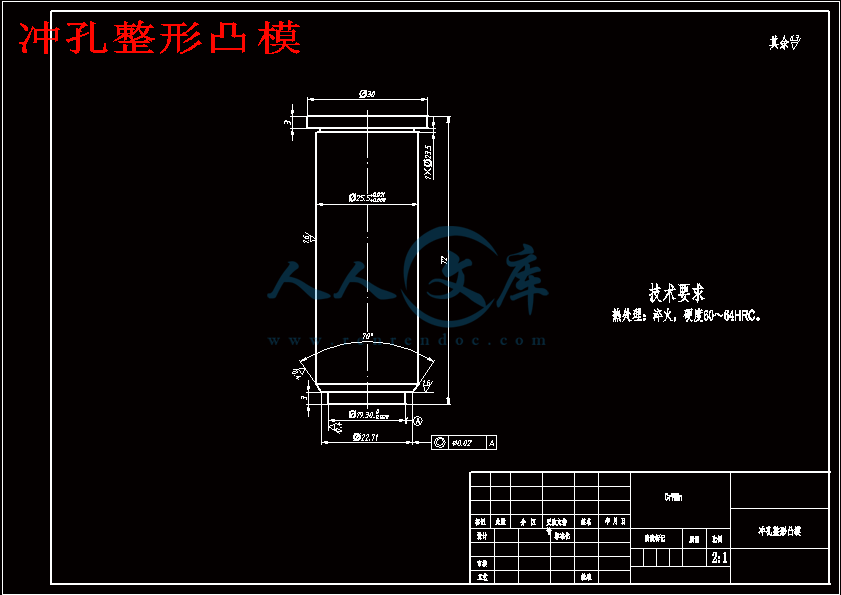

冲孔整形凸模.dwg

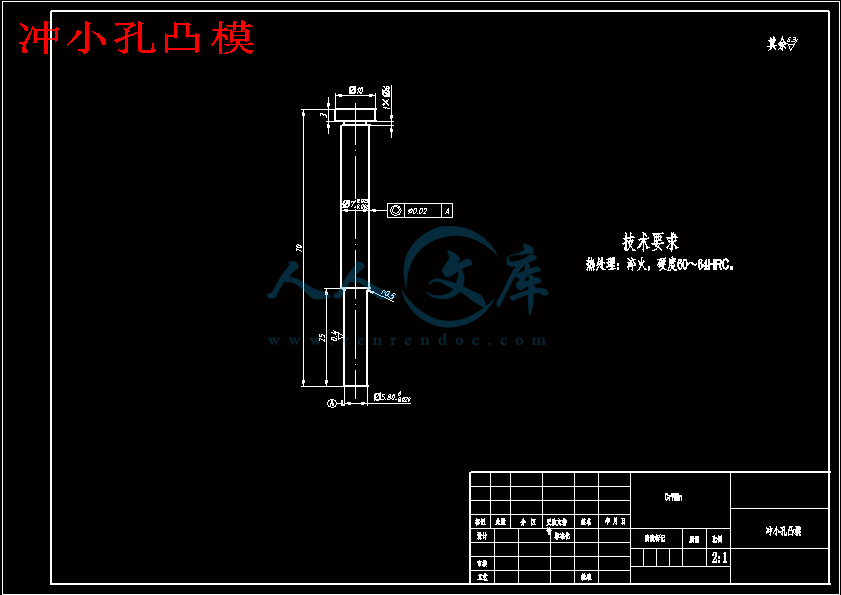

冲小孔凸模.dwg

冲小孔凹模.dwg

压入式模柄.dwg

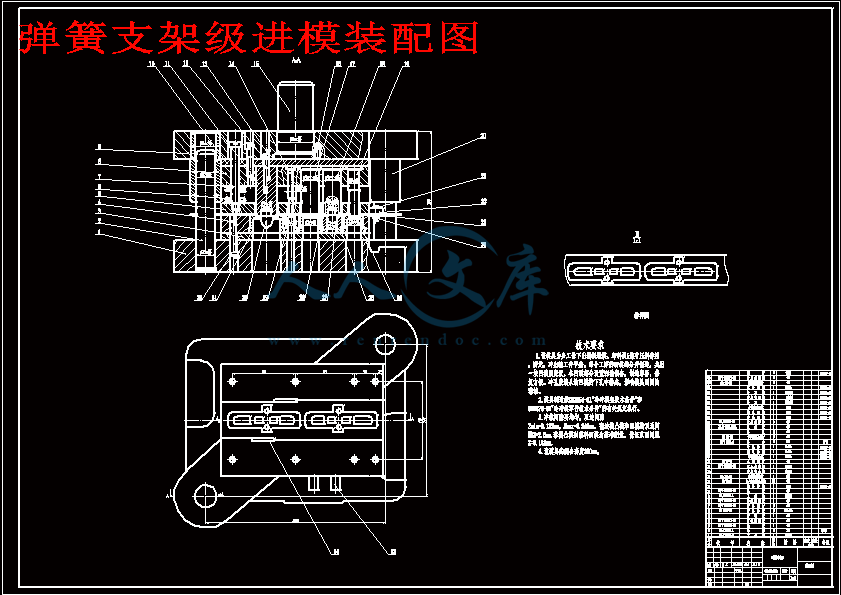

弹簧支架级进模装配图.dwg

弹簧支架级进模设计及其制造工艺设计论文.doc

弹簧支架零件图.dwg

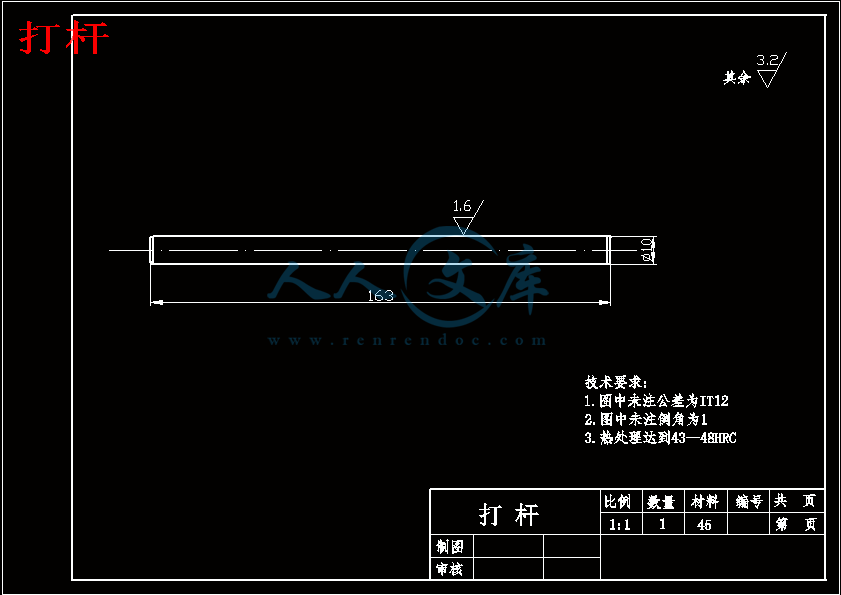

打杆.dwg

挡料销.dwg

滑动导套.dwg

滑动导拄.dwg

目 录.doc

摘 要

阐述了级进模的结构设计工程及其工作过程,通过系统的工艺分析,采用冲孔、翻边 、落料等工序进行加工。通过计算工艺力以确定模具压力中心,并选择压力机的型号。落料凹模通过凹模固定板与下模座连接来固定。模具采用下出料方式和弹性卸料卸料装置。本模具结构较简单,性能可靠,工作平稳,提高了生产效率,降低劳动强度和生产成本。

关键字:级进模,冲压工艺,模具设计,冲孔,落料,翻边

ABSTRACT

The passage expounds on the structure designing project and work process of the progressive die,  and uses some working procedures, such as punching, flanging, blanking and so on, to process through the technologic analysis of the system. Through calculating the process to determine the center of the die’s pressure, and select the model of the presses. Blanking die is fixed by connecting the die holder with the die set. The die adopts the way of lower ejection and elasticity discharge devices. Its structure is relatively simple, the performance is reliable and the work is steady. It has improved the producing efficiency and reduced the intensity of labor and cost of production.

Keywords: Progressive die; Stamping process; Mold designing; Punch; Blanking; Flanging

目    录

绪    论3

第二章 冲压件工艺分析5

2.1分析工件的技术要求5

2.1.1加工表面的尺寸精度及尺寸基准6

2.1.2主要加工表面的形位公差精度6

2.1.3表面质量要求6

2.2工件材料及机械性能6

2.2.1工件材料化学成分对塑性的影响6

2.2.2工件材料的机械性能6

2.3零件的结构工艺性分析7

2.3.1冲孔部分工艺性要求8

2.3.2翻边部分工艺性要求9

第三章 工艺方案确定10

3.1工艺方案的提出10

3.2工件生产工序的确定11

3.3模具定位零件与卸料零件的选择11

3.3.1定位零件的选择11

3.3.2卸料零件的选择11

3.3.3出料方式的选择11

第四章 排样设计13

4.1材料利用率13

4.2排样方法14

4.3搭边值的选用和条料的选用及步距的确定15

4.3.1.搭边值的选用15

4.3.2.条料宽度的确定16

4.3.3.步距的确定16

4.4材料利用率的确定17

第五章 模具主要受力分析计算18

5.1翻边力的计算18

5.2冲压力的计算20

5.2.1冲裁力的计算20

5.2.2整形压力的计算20

5.2.3卸料力与推件力的计算21

第六章 压力机吨位选择23

6.1模具压力中心的确定23

6.2压力机吨位选择23

6.2.1 冲压设备类型的选择23

6.2.2确定压力机设备的规格24

第七章 模具工作部分设计计算26

7.1冲裁间隙26

7.1.1冲裁间隙对冲裁件质量的影响26

7.1.2 间隙对模具寿命的影响27

7.1.3 对冲裁力、卸料力的影响28

7.2合理间隙的选用29

7.2.1理论计算法29

7.2.2查表选取法30

7.3 模具刃口尺寸的计算30

7.3.1计算原则31

7.3.2计算方法31

7.4级进模的各个工位冲裁凸、凹模刃口尺寸计算32

7.4.1第一工位冲孔模刃口尺寸计算32

7.4.2第二工位处翻边模刃口尺寸计算34

7.4.3第三工位冲孔整形凸、凹模刃口尺寸计算34

7.4.4第四工位处冲孔小凸、凹模刃口尺寸计算35

7.4.5第五工位处落料模具刃口尺寸设计计算36

第八章 模具结构设计和主要零、部件设计38

8.1模具闭合高度的确定38

8.2模架的选用39

8.3凹模周界的确定40

8.4模座及导套的选取40

8.5模柄的选用41

8.6冲裁、翻边凸、凹模结构设计41

8.6.1模具材料选择与热处理41

8.6.2 CrWMn 钢的性能41

8.6.3各凸模、凹模的固定形式的设计42

8.6.4凹模刃口形式的确定42

8.6.5凹模外形和尺寸的确定44

第九章  绘制模具装配图、零件图及编写设计说明书45

总结46

参考文献47

总结48

板料成形一般称为冲压,它是对厚度较小的板料,利用专门的模具,使金属板料通过一定模孔而产生塑性变形,从而获得所需的形状、尺寸的零件或坯料。冲压这类塑性加工方法可进一步分为分离工序和成形工序两类。分离工序用于使冲裁件与板料沿一定的轮廓线相互分离,如冲裁、剪切等工序;成形工序用来使坯料在不破坏的条件下发生塑性变形,成为具有要求形状和尺寸的零件,如弯曲、拉深等工序。

随着生产技术的发展,还不断产生新的塑性加工方法,例如连铸连轧、液态模锻、等温锻造和超塑性成形等,这些都进一步扩大了塑性成形的应用范围。

塑性加工按成形时工件的温度还可以分为热成形、冷成形和温成形三类。热成形是充分进行再结晶的温度以上所完成的加工,如热轧、热锻、热挤压等;冷成形是在不产生回复和再结晶的温度以下进行的加工,如冷轧、冷冲压、冷挤压、冷锻等;温成形是在介于冷、热成形之间的温度下进行的加工,如温锻、温挤压等。本工件的成形属于冷成形。

虽金属塑性成形的方法多种多样,具有各自的特点。但它们具有共同的特点,即都要利用金属的塑性,并都要借助于一定的外力使其产生塑性变形,这就是所谓的金属塑性加工。

金属的塑性加工是以塑性为前提条件。塑性越好,则预示着金属具有更好的塑性成形适应能力,允许产生更大的变形量;反之,如果金属一受力即行断裂,则塑性加工也就无从进行,因而,从工艺角度出发,人们总是希望变形金属具有良好的塑性。

因而对金属塑性成形工艺应提出相应的要求:

1)使金属具有良好的塑性;

2)使变形抗力小;

3)保证塑性成形件质量,即使成形件组织均匀、晶粒细小、强度高、残余应力小等;

4)能了解变形力,以便为选择成形设备、设计模具提供理论依据。

总   结

经过一个学期的不懈努力,本次毕业设计终于得以结束。本次设计是一副多工序级进模,工件名称是弹簧支架,通过分析零件图和进行工艺分析,提出冲孔、翻边、落料等五个工步组成的级进模方案。本级进模采用弹性卸料装置进行卸料,采用下出料的方式排出工件和废料。导柱布置为对角导柱布置,模具结构较简单,工作平稳可靠。

虽然此次设计的模具结构简单,但涵盖了冲压、翻边、整形等多方面的知识,此外,为了获得更多有关资料,还要学会应用文献检索等。这是对我的一个多方面的综合考核。为我以后的工作奠定了一定的基础。

在设计过程当中也遇到过大量的问题,通过解决这些问题,我也受益良多。导致这些问题主要原因是:

1.经验不足 第一次系统的设计模具,对一些经验性的东西不了解,对某些经验性东西不会运用,尤其在绘制装配图和零件图时,经常标注不全,这些都是由于经验不足造成的。由于没有在生产现场实习过,很多设计出来的零件都是不合理的零件,甚至是加工不出来的零件。

2.资料、信息不足 在设计当中,需要大量的资料与信息,而我们刚好在这块做的不够好,有客观原因也有自身的原因。学校图书馆由于要搬迁,导致我们所能借到的资料相当少;在网上能够查阅到大量的资料,但由于自己文献检索这块没有学扎实,也没有找到很多的资料。

3专业知识不扎实 在设计当中有些原理性的东西不是很确定,模棱两可,甚至一些常用的零件简化画法都是很模糊,如螺栓连接以及螺纹的标注等。

这次毕业设计也让我明白了自身的不足,也让我有了很大的收获,无论是专业知识上,还是在其他方面都有很大的进步。

参考文献

[1] 中国纺织大学工程图学教研室等编.画法几何及工程制图.上海:上海科学技术出版社,1997

[2] 储凯、许斌、李先民、李维民.机械工程材料.重庆:重庆大学出版社,1998

[3] 俞汉清、陈金德.金属塑性成形原理.北京:机械工业出版社,1998.8

[4] 姜奎华.冲压工艺与模具设计.北京:机械工业出版社,1998.5

[5] 模具实用技术丛书编委会.冲模设计应用实例.北京:机械工业出版社,1999.6

[6] 王卫卫.材料成形设备.北京:机械工业出版社  2004.8

[7] 中国机械工程学会、中国模具设计大典编委会.中国模具设计大典数据库.江西,江西科学技术出版社,2003.

[8] 吴宗泽,罗圣国.机械设计课程设计手册.北京:高等教育出版社,1999 (2004重印)

[9] 中国模具工业协会标准委员会编.中国模具标准件手册.上海:上海科学普及出版社,1989.

[10] 国家标准总局.冷冲压国家标准.北京:中国标准出版社,1989.

[11] 黄毅宏.模具制造工艺.北京:机械工业出版社,2004.

[12] 李天佑.冲模图册.北京:机械工业出版社,2001.7

[13] 丁聚松.冷冲模设计.北京:机械工业出版社,2002.

[14] 冯柄亮等.模具设计与制造简明手册.上海科技业出版社,2002.

[15] 翁其金.冷冲压与塑性成型--工艺与模具设计.北京:机械工业出版社,1990.

[16] 赵孟栋主编.冷冲模设计(第2版).北京:机械工业出版社,1997.

[17] 王孝培主编.冲压手册.北京:机械工业出版社,1990.

[18] 肖景容,姜奎华主编.冲压工艺学.北京:机械工业出版社,1990.

[19]Yoshida K, Classification and Systematization of Sheet Metal Press Forming Process Sci. Pap.IPCR.Vol42,No. 1514,1959,142~159

[20] Keeler S.P. Determination of Forming Limit in Automotive Stamping. Sheet Metal Industries,1965 Vol. 42.

内容简介:
摘 要阐述了级进模的结构设计工程及其工作过程,通过系统的工艺分析,采用冲孔、翻边 、落料等工序进行加工。通过计算工艺力以确定模具压力中心,并选择压力机的型号。落料凹模通过凹模固定板与下模座连接来固定。模具采用下出料方式和弹性卸料卸料装置。本模具结构较简单,性能可靠,工作平稳,提高了生产效率,降低劳动强度和生产成本。 关键字:级进模,冲压工艺,模具设计,冲孔,落料,翻边ABSTRACTThe passage expounds on the structure designing project and work process of the progressive die, and uses some working procedures, such as punching, flanging, blanking and so on, to process through the technologic analysis of the system. Through calculating the process to determine the center of the dies pressure, and select the model of the presses. Blanking die is fixed by connecting the die holder with the die set. The die adopts the way of lower ejection and elasticity discharge devices. Its structure is relatively simple, the performance is reliable and the work is steady. It has improved the producing efficiency and reduced the intensity of labor and cost of production. Keywords: Progressive die; Stamping process; Mold designing; Punch; Blanking; Flanging43目 录绪 论3第二章 冲压件工艺分析52.1分析工件的技术要求52.1.1加工表面的尺寸精度及尺寸基准62.1.2主要加工表面的形位公差精度62.1.3表面质量要求62.2工件材料及机械性能62.2.1工件材料化学成分对塑性的影响62.2.2工件材料的机械性能62.3零件的结构工艺性分析72.3.1冲孔部分工艺性要求82.3.2翻边部分工艺性要求9第三章 工艺方案确定103.1工艺方案的提出103.2工件生产工序的确定113.3模具定位零件与卸料零件的选择113.3.1定位零件的选择113.3.2卸料零件的选择113.3.3出料方式的选择11第四章 排样设计134.1材料利用率134.2排样方法144.3搭边值的选用和条料的选用及步距的确定154.3.1搭边值的选用154.3.2条料宽度的确定164.3.3步距的确定164.4材料利用率的确定17第五章 模具主要受力分析计算185.1翻边力的计算185.2冲压力的计算205.2.1冲裁力的计算205.2.2整形压力的计算205.2.3卸料力与推件力的计算21第六章 压力机吨位选择236.1模具压力中心的确定236.2压力机吨位选择236.2.1 冲压设备类型的选择236.2.2确定压力机设备的规格24第七章 模具工作部分设计计算267.1冲裁间隙267.1.1冲裁间隙对冲裁件质量的影响267.1.2 间隙对模具寿命的影响277.1.3 对冲裁力、卸料力的影响287.2合理间隙的选用297.2.1理论计算法297.2.2查表选取法307.3 模具刃口尺寸的计算307.3.1计算原则317.3.2计算方法317.4级进模的各个工位冲裁凸、凹模刃口尺寸计算327.4.1第一工位冲孔模刃口尺寸计算327.4.2第二工位处翻边模刃口尺寸计算347.4.3第三工位冲孔整形凸、凹模刃口尺寸计算347.4.4第四工位处冲孔小凸、凹模刃口尺寸计算357.4.5第五工位处落料模具刃口尺寸设计计算36第八章 模具结构设计和主要零、部件设计388.1模具闭合高度的确定388.2模架的选用398.3凹模周界的确定408.4模座及导套的选取408.5模柄的选用418.6冲裁、翻边凸、凹模结构设计418.6.1模具材料选择与热处理418.6.2 CrWMn 钢的性能418.6.3各凸模、凹模的固定形式的设计428.6.4凹模刃口形式的确定428.6.5凹模外形和尺寸的确定44第九章 绘制模具装配图、零件图及编写设计说明书45总结46参考文献47总结48第1章 绪 论板料成形一般称为冲压,它是对厚度较小的板料,利用专门的模具,使金属板料通过一定模孔而产生塑性变形,从而获得所需的形状、尺寸的零件或坯料。冲压这类塑性加工方法可进一步分为分离工序和成形工序两类。分离工序用于使冲裁件与板料沿一定的轮廓线相互分离,如冲裁、剪切等工序;成形工序用来使坯料在不破坏的条件下发生塑性变形,成为具有要求形状和尺寸的零件,如弯曲、拉深等工序。随着生产技术的发展,还不断产生新的塑性加工方法,例如连铸连轧、液态模锻、等温锻造和超塑性成形等,这些都进一步扩大了塑性成形的应用范围。塑性加工按成形时工件的温度还可以分为热成形、冷成形和温成形三类。热成形是充分进行再结晶的温度以上所完成的加工,如热轧、热锻、热挤压等;冷成形是在不产生回复和再结晶的温度以下进行的加工,如冷轧、冷冲压、冷挤压、冷锻等;温成形是在介于冷、热成形之间的温度下进行的加工,如温锻、温挤压等。本工件的成形属于冷成形。虽金属塑性成形的方法多种多样,具有各自的特点。但它们具有共同的特点,即都要利用金属的塑性,并都要借助于一定的外力使其产生塑性变形,这就是所谓的金属塑性加工。金属的塑性加工是以塑性为前提条件。塑性越好,则预示着金属具有更好的塑性成形适应能力,允许产生更大的变形量;反之,如果金属一受力即行断裂,则塑性加工也就无从进行,因而,从工艺角度出发,人们总是希望变形金属具有良好的塑性。因而对金属塑性成形工艺应提出相应的要求:1)使金属具有良好的塑性;2)使变形抗力小;3)保证塑性成形件质量,即使成形件组织均匀、晶粒细小、强度高、残余应力小等;4)能了解变形力,以便为选择成形设备、设计模具提供理论依据。 第2章 冲压件工艺分析 冲压件的工艺性,是指冲压件对冲压工艺的适应性,即冲裁件的形状结构、尺寸大小、尺寸偏差、形位公差与尺寸基准等是否符合冲压工艺要求。本次设计的工件形状如图2-1,现对该工件冲压工艺性进行分析:2.1分析工件的技术要求2.1.1加工表面的尺寸精度及尺寸基准工件中对标有尺寸精度的尺寸按照零件图的精度进行设计,对其他未标尺寸按一般精度设计,即按国标对非圆形工件精度等级取IT14级设计,对圆形工件精度等级取IT10级设计。 冲裁件的尺寸基准应尽可能和制模时的定位基准重合,以避免产生基准不重合误差。孔位尺寸基准应尽量选择在冲裁过程中始终不参加变形的面或线上,切不要与参加变形的部分联系起来。如图1-2所示:原设计尺寸的标注图(a),对冲裁图样是不合理的,因为这样的标注,尺寸L1、L2必须考虑到模具的磨损而相应给以较宽的公差,造成孔心距的不稳定,孔心距公差会随着模具磨损而增大。改用图(b)的标注,两孔的孔心距才不会受模具磨损的影响,比较合理。本工件的标注也属于图(b)类型的标注,它的孔位尺寸基准在冲裁过程中不参加变形,因而能保证工件上两孔的孔心距不受模具磨损的影响,比较合理。2.1.2主要加工表面的形位公差精度通过分析零件图,该零件的主要形位公差精度是中心凸台处中心孔的位置公差,即要保证中心孔的同轴度偏差不超过0.05。其他未表注形位公差精度按一般的精度要求处理即可满足工艺要求。2.1.3表面质量要求该工件为标有表面质量精度要求按照一般要求处理即可满足工艺要求,即表面粗糙度。2.2工件材料及机械性能2.2.1工件材料化学成分对塑性的影响工件材料Q215-F,为碳素结构钢。其化学成分(查文献2第105页表8-1)及影响如下:含C量为0.09%0.15%,为低碳钢,碳对碳钢性能的影响最大,碳能固溶于铁,形成铁素体和奥氏体,它们都具有良好的塑性。当碳的含量超过铁的溶碳能力时,多余的碳便与铁形成化合物Fe3C,称为渗碳体。渗碳体具有很高的硬度,而塑性几乎为零,对基体的塑性变形起阻碍作用,而使碳钢的塑性降低,随着含碳量的增加,渗碳体的数量亦增多,塑性的降低也越大。图1-3为退火状态下,含碳量对碳钢的塑性和强度指标的影响曲线。因而,对于冷成形用的碳钢,含碳量应低。含量为0.25%0.55%,为钢中的杂质元素,元素会与钢中的碳形成硬而脆的碳化物,使钢的强度提高,而塑性下降,但碳化物的影响还与它的形状、大小和分布状态有密切关系。因而在该工件的材料中含量不宜过高。含量不大于0.30%,含量不大于0.050%,含量不大于0.045%,一般来说、都是钢中有害杂质,它们在铁中会形成各种化合物,使钢的强度、硬度提高,而使塑性降低,因而、应尽量减少其含量。氧在铁中的溶解度很小,主要是以氧化物的形式存在于钢中,它们多以杂乱、零散的点状分布于晶界处。氧在钢中无论以固溶液还是氧化物形式存在都使钢的塑性降低,以氧化物形式存在时尤为严重,因为它在钢中起空穴和微裂纹的作用。氧化物还会与其他夹杂物形成易熔共晶体分布于晶界处,造成钢的热脆性,因而氧元素在钢中也不宜太高,因而脱氧方法采用沸腾处理,以减少氧在钢中的含量,提高钢的塑性。2.2.2工件材料的机械性能Q215-F的机械性能的技术数据如下(查文献2第106页表8-2):屈服强度(钢材厚度(直径),抗拉强度,伸长率(钢材厚度(直径). 板料的机械性能对冲压成形性能也有影响:板料的强度指标越高,产生相同变形量的力越大;塑性指标越高,成形时所承受的极限变形量就越大;刚性指标越高,成形时抵抗失稳的能力就越大。对冲压成形性能的要求,即屈强比要小。Q215-F的屈强比,较小,塑性指标也较高适宜冲压成形。综上所述,本工件采用Q215-F较为合理,可满足该工件的生产工艺要求。2.3零件的结构工艺性分析此工件为弹簧支架,工件体积不大。主要工序为冲孔、落料、翻边。2.3.1冲孔部分工艺性要求所示工件部分要采用冲孔工序。冲裁件的形状应尽可能简单、对称、避免复杂形状的曲线,在许可的情况下,把冲裁件设计成少、无废料排样的形状,以减少废料。矩形孔两端宜用原弧连接,以利于模具加工。冲裁件各直线或曲线的连接处,尽量避免锐角,严禁尖角。除在少、无废料排样或采用镶拼模结构时,都应有适当的圆角相连,以利于模具制造和提高模具寿命,圆角半径R的最小值可参考文献4第75页表2-17选取。冲裁件凸出或凹入部分不能太窄,尽可能避免过长的悬臂和窄槽,见图1-6。最小宽度一般不小于,若冲裁件为高碳钢时,,当材料厚度时,按计算。冲裁件的孔径受冲孔凸模强度和刚度的限制,不宜太小,否则容易折断或压弯,冲孔的最小尺寸可参考文献4第75页表2-18。如果采用带保护套的凸模,稳定性高,凸模不易折损,最小冲孔尺寸可以减小,参考文献4第76页表2-19。冲孔件上孔和孔、孔与边缘之间的距离不能过小,以避免工件变形、模壁过薄或因材料易被拉入凹模而影响模具寿命。一般孔边距取:对圆孔为(11.5)t,对矩形孔为(1.52)t(图1-7)。孔距的最小尺寸可见文献4第76页表2-20。在弯曲件或拉深件上冲孔时,为避免凸模受水平推力而折断,孔壁与工件直壁之间因保持一定的距离,使LR+0.5t。本工件基本符合上述各项要求,因而在结构上是满足工艺的,能够进行冲孔落料加工。2.3.2翻边部分工艺性要求本工件属于圆孔翻边的中间阶段,即凸模下面的材料尚未完全转移到侧面之前,如果停止变形,就会得到如图1-8所示的成形,这种成形叫做扩孔成形,其变形区材料受拉应力,切向伸长,厚度减薄,易发生破裂,属伸长类翻边。所以在圆孔翻边时,应保证毛坯孔边缘的金属伸长变形小于材料塑性伸长所允许的极限值。本工件翻边高度较小,翻边系数K(K=0.789)较大满足工艺要求。影响圆孔翻边成形极限的因素如下:1材料伸长率和硬化指数n大,Kl小,成形极限大。2孔缘如无毛刺和无冷作硬化时,Kl较小,成形极限较大。为改善孔缘状况,可采用钻孔代替冲孔,或在冲孔后进行整修,有时还可在冲孔后退火,以消除孔缘表面硬化。3用球形、锥形和抛物线形凸模翻边时,变形条件比平底凸模优越,Kl较小。在平底凸模中,其相对圆角半径rp/t越大,极限翻边系数可越小。4板材相对厚度越大,Kl越小,成形极限越大。综上所述,本工件结构满足工艺要求,可以采用模具进行加工。第3章 工艺方案确定3.1工艺方案的提出根据本工件的外形尺寸及形状,可确定本工件属于落料冲孔工序,中间带有孔的凸台。凸台的加工方法有两种:1)凸台采用翻边的中间工序,扩孔成形,即先冲孔,再翻边;2)先进行浅拉深,再采用冲孔的方法将孔冲出。根据上述的加工方法可提出以下几种模具典型结构所设计的模具加工方案:1)单工序模生产 单工序模结构简单,制作周期短,制作成本低廉,生产效率低,冲出的制件精度不高,且工人劳动强度大,不适合大批量的生产。2)复合模生产 复合模结构紧凑,冲出的制件精度较高,适合大批量生产,特别是孔与制件外形的同心度容易保证。但模具结构复杂,模具制造较困难,制造成本高,制造周期长等缺点。3)级进模生产 在一副级进模上可对形状十分复杂的冲压件进行冲裁、弯曲、拉深成形等工序,故生产率高,便于实现机械化和自动化,适于大批量生产。由于采用条料(或带料)进行连续冲压,所以操作方便安全。级进模的主要缺点是结构复杂,制造精度高,周期较长,成本高。在生产本工件时若采用单工序模生产,制作本工件至少需要5个单工序,也就意味着需要5副以上的模具来进行生产,而且本工件需要长年大批大量生产,采用单工序不但所需的单工序模较多而且会造成产品精度无法保证,经济效益低等缺点,故不宜采用单工序模进行生产。若采用复合模生产,本工件因工件有带孔凸台,且为内圆翻边,若采用扩孔成形,则模具中间部分不但结构非常复杂,而且加工非常困难,装配也困难,故不采用扩孔成形加工带孔凸台,而采用先进行浅拉深再冲孔。在进行拉深时,圆锥部分的材料一部分是从底面流动得来的,另一部分要从主板上流动而来,而后者若为材料流动留有余量,就要增加工件排样步距,从而造成材料消耗的增加。而且模具因为本工件较小而使其制作困难,成本增加。若采用级进模生产,则中间带孔凸台的加工,若采用先浅拉深再冲孔,也会造成材料的消耗增加。而采用先冲预孔,再进行扩孔成形,翻边时材料流动的特点是预孔周围的材料沿圆周方向伸长,使材料变薄;而径向材料长度几乎没有变化,即材料在径向没有伸长,因而不会引起主板上的材料流动。在排样时,只要按正常冲裁搭边值即可,可节省材料。综合上述几种方案的比较,应选用级进模进行生产,既可实现大批量生产,也可以节约材料。因此选用级进模生产。3.2工件生产工序的确定空工位的设置是为了保证模具具有足够的强度,确保模具的寿命,或是为了便于设置特殊结构。本模具因长度不是很大,有足够的强度,且不需设置特殊结构,因而可不设空工位。3.3模具定位零件与卸料零件的选择3.3.1定位零件的选择定位部分零件的作用是使毛胚(条料或块料)送料时有准确的位置,保证冲出合格制件,不致冲缺而造成浪费。因工件本身带有一明显的凸台,故模具可不设侧刃定位装置,而利用凸台对其定位。模具使用条料,用手工送料。第二工位翻边以后,板料下面形成明显的凸包。手工送料时,放在下一工位的凹模中即可。第二和第五工位的凸模设有导正销进行精确定位。在第一和第二工位各设置一个始用挡料销,供条料开始送进时的第一、第二工位使用。3.3.2卸料零件的选择卸料装置分为刚性(即固定卸料板)和弹性两种,废料切刀也是一种卸料的形式。固定卸料板的卸料力大,但无压料作用,毛胚材料厚度大于0.8mm时多采用次形式。弹性卸料板的卸料力小,但有压料作用,冲裁质量较好,多用于薄料。因本工件中加工工程中有一翻边工序,需要有压料作用,且工件卸料力不大,故选用弹性卸料装置。3.3.3出料方式的选择出料方式有上出料和下出料两种方式,若采用上出料方式,则还需将废料或工件钩出,不利于级进模的连续生产;若采用下出料方式,废料或工件可直接从凹模孔中漏出,结构简单,且有利于连续大量生产。故出料方式选用下出料方式。 第4章 排样设计4.1材料利用率排样的合理与否,影响到材料的经济利用率,还会影响到模具结构、生产率、制件质量、生产操作方便与安全等。因此,排样是冲裁工艺与模具设计中一项很重要的工作。冲压件大批量生产成本中,毛坯材料费用占60%以上,排样的目的就在于合理利用原材料。衡量排样经济性、合理性的指标是材料的利用率。其计算公式如下:一个进距内的材料利用率为 4.1.1式中 A冲裁件面积(包括冲出的小孔在内)(mm2); n一个进距内冲件数目; B条料宽度(mm); h进距(mm); 一张板料上总的材料利用率为 4.1.2式中 N一张板料上冲件总数目; L板料长度(mm)。要提高材料的利用率,就必须减少废料面积,冲裁过程中所产生的废料可分为两种情况(如图4-1)。 (1)结构废料 由于工件结构形状的需要,如工件内孔的存在而产生的废料,称为结构废料(如图4-1中5),它决定于工件的形状,一般不能改变。(2)工艺废料 工件之间和工件与条料边缘之间存在的搭边,定位需要切去的料边与定位孔,不可避免的料头和料尾废料,称为工艺废料,它决定于冲压方式和排样方式,是可以改变的,我们提高材料的利用率,主要就是减少工艺废料,优化排样方式。 4.2排样方法根据材料的利用情况,排样的方法分三种:1有废料排样沿工件的全部外形冲裁工件与工件之间,工件与条料侧边之间都有工艺余料(搭边)存在,冲裁后搭边成为废料,如图3-2(a)所示。2少废料排样沿工件的部分外形轮廓切断或冲裁,只在工件之间或是工件与条料侧边之间有搭边存在,如图3-2(b)所示。3无废料排样工件与工件之间,工件与条料侧边之间均无搭边存在,条料沿直线或曲线切断而得到工件。如图3-2(c)所示。有废料排样法的材料利用率较低,但制件的质量和冲模寿命较高,常用于工件形状复杂、尺寸精度要求较高的排样。少、无废料排样法的材料利用率较高,同时,少、无废料排样法有利于一次冲裁多个工件,可以提高生产率。由于这两种排样法冲切周边减少,所以还可以简化模具结构,降低冲裁力。但它们的应用范围有一定局限性,受工件形状的限制,且由于条料本身的宽度公差,条料导向与定位所产生的误差,会直接影响工件尺寸而使工件精度降低。同时也会降低冲模的寿命,并会影响到工件的断面质量,所以少、无废料排样常用于精度要求不高的工件排样。本工件对外形尺寸虽无严格的尺寸精度要求,但中间带孔凸台有严格的尺寸精度,且工件形状比较复杂;本工件大批大量生产,因而对模具寿命要求较高,因此排样方法采用有废料排样法排样。图3-3、3-4两种排样方法均为直排,图3-5为斜排。因是同一工件,所以一个进距当中的材料利用面积是相同的,初步计算此三种排样方法的材料利用率,根据公式1.1.1a b c 通过比较,斜排的材料利用率要比直排材料利用率要大,因而采用斜排排样方法进行排样。4.3搭边值的选用和条料的选用及步距的确定4.3.1搭边值的选用搭边的作用是补偿定位误差,防止由于条料的宽度误差、送料步距误差、送料歪斜误差等原因而冲裁出残缺的废品。此外,还应保持条料有一定的强度和刚度,保证送料的顺利进行,从而提高制件质量,使凸、凹模刃口沿整个封闭轮廓线冲裁,使受力平衡,提高模具寿命和工件断面质量。另外,还可以防止冲裁时条料边缘的毛刺拉入模具中损坏模具。影响搭边值大小的因素主要有:1材料的力学性能 塑性好的材料,搭边值要大些,硬度高与强度大的材料,搭边值可小一些。2材料的厚度 材料越厚,搭边值也越大。3工件的形状和尺寸 工件外形越复杂,圆角半径越小,搭边值越大。4排样的形式 对排的搭边值大于直排的搭边。5送料及档料方式 用手工送料,有侧压板导向的搭边值可小一些。综合上面各种因素,根据文献4第72页表2-13可查得工件间搭边值a=1.0mm;工件与条料侧边之间的搭边值a1=1.2mm 。4.3.2条料宽度的确定条料方案的确定原则是:最小条料宽度要保证冲裁时工件周边有足够的搭边值,最大条料宽度要能在冲裁时顺利地在导料板之间送进,并与导料板之间有一定间隙。工件条料是在有侧压装置的导料板之间送料时,且模具有侧刃,条料宽度参考文献4第72页计算公式计算: 3.3.1式中 B条料标称宽度(mm); D工件垂直于送料方向的最大尺寸(mm); a1侧搭边(mm);条料宽度的公差(mm),可参见文献4第73页表2-14; n侧刃数,n=2; C侧刃重切的料边宽度(mm),(可参考文献4第74页2-16)查表得 =0.6mm C=2.0mm 则 故取条料宽度B=63.5mm。导料板间的距离: 3.3.2b0条料与导料板间的间隙(mm),可参见文献4第73页表2-15。查表可得 b0=0.5mm。4.3.3步距的确定步距又称进距,是指条料在模具上每次送进的距离,进距的计算与排样方式有关,每个进距可以冲出一个零件,也可冲出多个零件,同时进距也是决定挡料销位置的依据。每次只冲一个零件的进距A的计算公式参见文献4第74页公式 3.3.3式中 平行于送料方向工件的宽度; 冲件之间的搭边值。 4.4材料利用率的确定工件的投影面积通过AutoCAD绘图后几何特性可得知为1352.3mm2。一个步距的工件材料利用面积第5章 模具主要受力分析计算5.1翻边力的计算 翻边计算有:计算翻边前的毛坯孔径;变形程度计算;翻边力的计算。根据工件图计算翻边前毛胚孔径,称为底孔孔径,底孔周边材料在翻边时材料没有径向流动。在分析它的横截面时,可把它视为弯曲。即如下图所示虚线部位的材料翻边后移动到实线位置,而其长度不变,前、后两部分内的中心线长度相等。这与弯曲材料展开的计算是相同的。计算时应按点划线的圆弧和直线,通过几何关系计算其长度,在此略去圆角进行近似计算。计算BC段长,先用作图法求出点划线上的B点、C点的位置,并标注在图4-1中。在直角三角形BDC中,用勾股定理计算BC长。故: 由以上分析,EC应是AB与BC的和: 因此,计算出底孔所需的直径:考虑到翻边后还要冲裁19mm孔,故留有余量,将孔定为15mm。校核变形程度。材料翻边过程是底孔沿圆周方向被拉伸长的过程,其变形量不应超过材料的伸长率,否则会出现裂纹。用变形前、后圆周长之比,表示变形程度。在翻边计算中称其为翻边系数K,参见文献4第194页公式: 4.1.1 式中 毛胚上圆孔的初始直径; 翻边后竖边的中径。故 查文献5第166页表5-5得,允许的K值为0.72,因此计算出的比K值大,即设计合理。翻边时不会出现裂纹。若采用圆柱形平底凸模,圆孔翻边力的计算公式可参考文献4第196页式(6-12) 4.1.2 式中 F翻边力(N); dm翻边后竖边的中径(mm); d0圆孔初始直径(预制孔)(mm); t0毛胚厚度(mm),t0=1.5mm; s材料屈服点(),s=215。 平底凸模底部圆角半径对翻边力有一定影响,增大可降低翻边力。若采用球底凸模时(参见文献4第196页式(6-13) 4.1.3式中符号意义同上式,其中m为系数,与K值有关,当K=0.5时,m取0.20.25;K=0.6时,m取0.140.18;K=0.7时,m取0.080.12;K=0.8时,m取0.050.07。设计翻边模时,翻边凸模的圆角半径应尽可能的取大些,以降低翻边力,或做成球形或抛物线形式,以改善翻边成形时的塑性流动条件。因本工件翻边工序属于扩孔成形,且还需在凸台上冲制底孔,故采用平底凸模来满足工件结构要求。在计算翻边力时,翻边前孔径取实际孔径值15mm,与翻边所需孔径16.92mm相比缩小1.92mm,则19mm也应缩小1.92mm,翻边后的实际孔径应为17.08mm。故将=15mm,=17.08mm代入式4.1.2,得5.2冲压力的计算5.2.1冲裁力的计算 冲裁力可以参考文献4第50页式(2-1)(2-2) 或 4.2.1式中 冲裁件周边长度(mm); 材料厚度(mm); 材料抗减强度(); 系数。考虑到模具刃口的磨损,模具间隙的波动,材料力学性能的变化及材料厚度偏差等因素,一般取=1.3。 材料的抗拉强度(),一般情况下,材料的,取。为计算方便通常采用后者进行计算。 落料时冲裁周长通过AutoCAD绘图后的几何特性可得知其周长为153mm。 则从第一个工位到第五个工位中所有冲裁力的计算如下:第一工位:冲15mm的工艺孔 第三工位:冲19mm的底孔 第四工位:冲两个5.5mm孔。 第五工位:落料 5.2.2整形压力的计算整形压力的计算方法与校正压力相同,可参考文献4第101页式(3-11) 4.2.2 式中 整形力(); 单位整形力(); 工件整形面积()。关于单位整形力的选取与弯曲校正以及校平工艺的校平力不同,整形力是使整形局部的压强超过材料的抗压强度,而产生变形,但是最后作用在校正面上的压强必须低于材料的抗压强度。综合以上因素,值取为150。事实上,校平力的大小取决于模具在压力机上安装时对压力机的调整,而调整压力机的依据是试冲时工件是否符合要求,因而整形压力也可按经验取冲裁力的。5.2.3卸料力与推件力的计算由于冲裁中材料的弹性变形及摩擦的存在,冲裁后带孔部分的材料会紧箍在凸模上,而落下部分的材料会紧卡在凹模洞口中。从凸模上卸下紧箍着的材料所需的力称为卸料力;把落料件从凹模洞口顺着冲裁方向推出去的力称为推件力;逆着冲裁方向顶出变的力称力顶件力。如下图所示: 影响卸料力、推件力和顶出力的因素很多,如材料的种类,材料厚度,冲裁间隙,零件形状尺寸以及润滑情况等。这些力通常采用经验公式进行计算,参考文献4第52页公式 4.2.3 4.2.4 4.2.5 式中 冲裁力();、分别为卸料力、推件力、顶件力系数,其值可参考文献4第52页表2-2。实际生产中,凹模孔口中会同时卡有好几个工件,因而在计算推件力时应考虑工件数目。本模具拟设在冲裁时凹模孔只会卡住一个工件,因而推件力只需计算卡住一个工件时的冲裁力。冲裁时所需的冲压力为冲裁力、卸料力、推件力之和,应根据不同的模具结构区别对待。本模具采用弹性卸料装置和下出料方式,其总冲压力的公式可参考文献4第52页公式: 4.2.6通过查表得 则第一工位到第五工位中所需的卸料力和推件力分别为:第一工位: 第三工位: 第四工位: 第五工位: 各个工位的总冲压力如下:第一工位: 第三工位: 第四工位: 第五工位: 通过以上计算,得到各工步的冲压力分别为:第一工位:孔冲裁,冲压力为;第二工位:翻边,冲压力为;第三工位:孔冲裁和整形,冲压力总合为;第四工位:两处孔冲裁,冲压力为;第五工位:外形落料,冲压力为。模具总冲压力为模具各个工步的冲压力总和;第6章 压力机吨位选择6.1模具压力中心的确定冲裁时的合力作用点或多工序模各工序冲压力的合力作用点,称为模具压力中心。如果模具压力中心与压力机滑块中心不一致,冲压时会产生偏载,导致模具以及滑块与导轨的急剧磨损,降低模具和压力机的使用寿命。通常利用求平行力系合力作用点的方法(解析法或图解法)确定模具压力中心。如下图本工件的排样图,为减少计算,坐标设为图中所示,则根据力学定理,诸分力对轴力矩之和等于起合力对同轴之矩,则有因此模具的压力中心在离原心处,即压力中心位于第三工位中心线左侧处。6.2压力机吨位选择6.2.1 冲压设备类型的选择 根据所要完成的冲压工艺的性质,生产批量的大小,冲压件的几何尺寸和精度要求等来选择设备的类型。 对于中小型的冲裁件,弯曲件或拉深件的生产,主要应采用开式机械压力机。虽然开式冲床的刚度差,在冲压力的作用下床身的变形能够破坏冲裁模的间隙分布,降低模具的寿命或冲裁件的表面质量。可是,由于它提供了极为方便的操作条件和非常容易安装机械化附属装置的特点,使它成为目前中、小型冲压设备的主要形式。 对于大中型冲压件的生产多采用闭式结构形式的机械压力机,其中有一般用途的通用压力机,也有台面较小而刚度大的专用挤压压力机、精压机等。在大型拉深件的生产中,应尽量选用双动拉深压力机,因其可使所用模具结构简单,调整方便。 在小批量生产当中,尤其是大型厚板冲压件的生产多采用液压机。液压机没有固定的行程,不会因为板料厚度变化而超载,而且在需要很大的施力行程加工时,与机械压力机相比具有明显的优点。但是,液压机的速度小,生产效率低,而且零件的尺寸精度有时因受到操作因素的影响而不十分稳定。 摩擦压力机具有结构简单、造价低廉、不易发生超负荷损坏等特点,所以在小批量生产中常用来完成弯曲、成形等冲压工作。但是,摩擦压力机的行程次数较少,生产率低,而且操作也不太方便。 在大批量生产或形状复杂零件的大量生产中,应尽量选用高速压力机或多工位自动压力机。 综合以上因素,选用开式压力机比较合适。6.2.2确定压力机设备的规格 (1)压力机的行程太小,应能保证成型零件的取出和毛坯的放进,例如拉深所用的压力机行程,至少应大于成型零件的高度两倍以上。 (2)压力机工作台面的尺寸应大于冲模平面尺寸,且还需留有安装固定的余地,但过大的工作台面上安装小尺寸的冲模,工作台的受力条件也是不利的。 (3)所用压力机的闭合高度应与冲模闭合高度相适应。 模具闭合高度是指上模在最低工作位置时,下模板的底面到上模板顶面的距离。 压力机的闭合高度是指滑块在下死点时,工作台面到滑块的距离。大多数压力机,其连杆长度能调节,也即压力机的闭合高度可以调整,故压力机有最大的闭合高度,最小闭合高度。 设计模具时,模具的闭合高度的数值应该满足下式 5.2.1 如无特殊情况应取上限值,即最好取在(见图5-2),这是为了避免连杆调节过长,螺纹接触面积小而压坏。如果模具闭合高度实在太小,可以在压床下面加垫板。(4)冲压力与压力机能的配合关系:当进行冲裁等冲压加工时,由于其施力行程较小,近于板料的厚度,所以可按冲压过程中作用于压力机滑块上所有力的总和选取压力机。通常取压力机的名义吨位比大。本模具在冲裁过程中总的冲压力,为防止设备过载,可按公称压力选择压力机。参考文献6第49页初选压力机型号为J21-25压力机,其主要技术参数如下:公称压力:标称压力行程:滑块行程:最大封闭高度:封闭高度调节量:工作台尺寸(前后左右):工作台孔尺寸(前后左右):模柄孔尺寸(直径深度):第7章 模具工作部分设计计算7.1冲裁间隙冲裁间隙是冲裁模的凸模和凹模刃口之间的间隙。冲裁间隙分为单边间隙和双边间隙单边间隙用C表示,双边间隙用Z表示。间隙值的大小对冲裁件质量、模具寿命、冲裁力的影响很大,是冲裁工艺与模具设计中一个极其重要的工艺参数。7.1.1冲裁间隙对冲裁件质量的影响冲裁件的质量主要是指断面质量、尺寸精度、和形状误差。断面应平直、光滑;圆角小;无裂纹、撕裂、夹层和毛刺等缺陷。零件表明应尽可能平整。尺寸应在图样规定的公差范围内。影响冲裁件质量的因素有:凸、凹模间隙值的大小及其分布的均匀性,模具刃口锋利状态、模具结构与制造精度,材料性能等,其中,间隙值的大小与分布的均匀性是主要因素。冲裁件的尺寸精度是指冲裁件实际尺寸与标称尺寸的差值(),差值越小,精度越高。这个差值包括两方面的偏差,一是冲裁件相对凸模或凹模尺寸的偏差,二是模具本身的制造偏差。冲裁件相对凸模或凹模尺寸的偏差,主要是由于冲裁过程中,材料受拉伸、挤压、弯曲等作用引起的变形,在加工结束后工件脱离模具时,会产生弹性恢复而造成的。偏差值可能是正的,也可能是负的。影响这一偏差值的因素主要是凸、凹模的间隙。当间隙较大时,材料所受拉伸作用增大,冲裁完毕后,因材料的弹性恢复,冲裁件尺寸向实体方向收缩,使落料件尺寸小于凹模尺寸,而冲孔件的尺寸则大于凸模尺寸。当间隙较小时,凸模压入板料接近挤压状态,材料受凸、凹模挤压力大,压缩变形大,冲裁完毕后,材料的弹性恢复使落料件尺寸增大,而冲孔件的孔径则变小。此外,尺寸变化量的大小还与材料力学性能、厚度、轧制方向、冲裁件形状等因素有关。材料软,弹性变形量小,冲裁后弹性恢复量就小,零件的精度也就高。材料硬,弹性恢复就大。上述讨论的是模具在制造精度一定的前途下进行的,间隙对冲裁件精度的影响比模具本身制造精度的影响要小得多,若模具刃口制造精度低,冲裁出的工件精度也就无法得到保证。模具的制造精度与冲裁件精度之间的关系见表6-1。表6-1 冲裁件精度冲模制造精度材 料 厚 度 t (mm)0.50.81.01.52345681012IT6IT7IT7IT9IT9IT8-IT8IT9-IT9IT10-IT10IT10IT12IT10IT12IT12-IT12IT12-IT12IT12-IT12-IT14-IT14-IT14-IT14模具的磨损及模具刃口在压力作用下产生的弹性变形也会影响到间隙及冲裁件应力状态的改变,对冲裁件的质量会产生综合性影响。7.1.2 间隙对模具寿命的影响冲裁模具的寿命以冲出合格制品的冲裁次数来衡量,分两次刃磨间的寿命与全部磨损后的总寿命。冲裁过程模具的损坏有磨损、崩刃、折断、啃坏等多种形式。影响模具寿命的因素很多,有模具间隙;模具制造材料和精度、表面粗糙度;被加工材料特性;冲裁件轮廓形状和润滑条件等。模具间隙是其中的一个主要因素。因为在冲裁过程中,模具端面受到很大的垂直压力和侧压力,而模具表面与材料的接触面仅局限在刃口附近的狭小区域,这就意味着即使整个模具在许用压应力下工作,但在模具刃口处所受的压力也非常大。这种高的压力会使冲裁模具和板材的接触面之间产生局部附着现象,当接触面发生相对滑动时,附着部分便发生剪切而引起磨损附着磨损。其磨损量与接触压力、相对滑动距离成正比,与材料屈服强度成反比。它被认为是模具磨损的主要形式。当模具间隙减小时,接触应力(垂直力、侧压力、摩擦力)会随之增大,摩擦距离随之增长,摩擦发热严重,因此模具磨损加剧(如图6-1),甚至使模具与材料之间发生粘结现象。而接触压力的增大,还会引起刃口等异常损坏。这些都导致模具寿命大 大降低。因此适当增大模具间隙,可使凸、凹模侧面与材料间的摩擦减小,并减缓间隙不均匀的不利因素,从而提高模具寿命。但间隙过大,板料的弯曲拉伸相应增大,使模具刃口端面上的正压力增大,容易产生崩刃或产生塑性变形使磨损加剧,降低模具寿命。同时,间隙过大,卸料力会随之增大,也会增加模具的磨损。所以间隙是影响模具寿命的有一个重要因素。从上图可看出,凹模端面的磨损比凸模大,这是由于凹模端面上材料的滑动比较自由,而凸模下面的材料沿板面方向的移动受到限制的原因,而图中所看到凸模侧面的磨损最大,是因为从凸模上卸料,长距离,摩擦加剧了侧面的磨损,若采用较大的间隙可使孔径在冲裁后因弹性回弹增大,卸 料时减少与凸模的摩擦,从而减小凸模侧面的磨损。 模具刃口的磨损,带来刃口的钝化和间隙的增加,使制件尺寸精度降低,冲裁能量增大,断面粗糙。刃口的钝化会使裂纹发生点由刃口端面向侧面移动,发生在刃口磨损部分终止处,从而产生大小和磨损量相当的毛刺(凸模刃口磨钝,毛刺产生在落料件上,凹模刃口磨钝,毛刺产生在孔上),所以必须注意尽量减小模具磨损。为提高模具寿命,一般需要增大间隙,使2/t达到15%25%,模具寿命可提高35倍,若采用小间隙,就必须提高模具硬度与模具制造精度,在冲裁刃口进行充分的润滑,以减小磨损。7.1.3 对冲裁力、卸料力的影响当间隙减小,凸模压入板材的情况接近挤压状态,材料所受拉应力减小,压应力增大,板料不易产生裂纹,因此最大冲裁力增大;当间隙增大,板料所受拉应力增大,材料容易产生裂纹,因此冲裁力减小。继续增大间隙值,凸、凹模刃口产生的裂纹不相重合,会发生二次断裂,冲裁力下降变缓(图6-2)。间隙大小对卸料力的影响可见图6-3。间隙增大时,而冲裁件光滑带窄,落料件尺寸偏差为负,冲孔件尺寸偏差为正,因此使卸料力、推件力或顶件力减小。间隙继续增大时,而毛刺增大,卸料力、顶件力迅速增大。7.2合理间隙的选用由以上分析可知,凸、凹模间隙是冲裁过程最重要的工艺参数,它对冲裁件质量、模具寿命、冲裁力和卸料力等都有很大的影响。因此,设计模具时,一定要选择一个合理的间隙,使冲裁件的断面质量好,尺寸精度高,模具寿命长,所需冲裁力小。但严格来说,并不存在一个同时满足所有理想要求的合理间隙。考虑到模具制造中的偏差及使用中的磨损,生产中通常是选择一个适当的范围,就可以基本满足以上各项要求,冲出合格制件。这个范围的最小值称为最小合理间隙,最大值称为最大合理间隙。考虑到模具在使用过程中的逐步磨损,设计和制造新模具时应采用最小 合理间隙。 确定合理间隙的方法主要有理论计算法和查表选取法两种。 7.2.1理论计算法 确定间隙时理论计算的依据主要是:在合理间隙的情况冲裁时,材料在凸、凹模刃口处产生的裂纹成直线会合。从图6-4所示的几何关系可得出计算合理间隙的公式: 6.2.1式6.2.1引自文献4第56页式(2-5)。式中 产生裂纹时的凸模压入深度(mm); 料厚(mm); 最大切应力方向与垂线间夹角(即裂纹方向角)。由上式可知,间隙Z一板材厚度、相对压入深度、裂纹方向角有关。而、又与材料性质有关,表6-2为常用材料的与的近似值。由表中可以看到,影响间隙值的主要因素是板材力学性能及其厚度。板材越厚、越硬或塑性越差,值越小,合理间隙值越大。材料越软,值越大,合理间隙值越小。材料硬化后,之比值较表中值要小10%左右。式中,令,称为材料的品质系数。由于这种方法用起来不方便,所以目前生产上普遍使用的是查表选取法。表6-2 与值材料(%)t4软钢中硬钢硬钢757065605447706560554745655555484438504045353525564547.2.2查表选取法 如上所述,间隙的选取主要与材料的种类、厚度有关,但由于各种冲压件对其断面质量和尺寸精度的要求不同,以及生产条件的差异,在生产实践中就很难有一种统一的间隙数值,各种资料中给的间隙值并不相同,有的相差较大,选用时应按使用要求分别选取。对于断面质量和尺寸精度要求高的工件,应选用小的间隙值,而对于精度要求不高的工件,则应尽可能采用大间隙,以利于提高模具寿命、降低冲裁力。同时还必须结合生产条件,根据冲裁件尺寸和形状、模具材料和加工方法、冲压方法及生产率等,灵活掌握、斟情增减。本模具设计冲裁间隙的选取,参考表6-3选取。表6-3 冲裁模具初始双面间隙Z (mm)材料厚度08、10、35、09Mn、Q23516Mn40、5065Mn小于0.5极小间隙0.50.0400.0600.0400.0600.0400.0600.0400.0600.60.0480.0720.0480.0720.0480.0720.0480.0720.70.0640.0920.0640.0920.0640.0920.0640.0921.00.1000.1400.1000.1400.1000.1400.0640.1261.20.1260.1800.1320.0180.1320.018-1.50.1320.2400.1700.2400.1700.023-本模具所冲裁的材料为Q215-AF钢,材料厚度为1.5mm,查表得:=0.132mm,=0.240mm.7.3 模具刃口尺寸的计算冲裁件的尺寸精度主要决定于模具刃口的尺寸精度,合理的间隙的数值也必须依靠模具刃口尺寸来保证。因此,正确确定模具刃口尺寸及其公差是设计冲裁模的主要任务之一。7.3.1计算原则由于凸、凹模之间存在间隙,所以冲裁件断面都是带有锥度的,且落料件的大端尺寸等于凹模尺寸,冲裁件的小端尺寸等于凸模尺寸。在测量与使用过程中,落料件是以大端尺寸为 基准,冲孔件孔径是以小端尺寸为基准。冲裁过程中,凸、凹模要与冲裁零件或废料发生摩擦,凸模越磨越小,凹模越磨越大,结果使间隙越用越大。因此,在确定凸、凹模刃口尺寸时,必须遵循下述原则:(1)落料模先确定凹模尺寸,其标称尺寸应取接近或者等于制件的最小极限尺寸,以保证凹模磨损到一定尺寸范围内,也能冲出合格制件,凸模刃口的标称尺寸比凹模小一个最小合理间隙。(2)冲裁模先确定凸模刃口尺寸,其标称尺寸应接近或者等于制件的最大极限尺寸,以保证凸模磨损到一定尺寸范围内,也能冲出合格的孔。凹模刃口的标称尺寸应比凸模大一个最小合理间隙。(3)选择模具刃口制造公差时,要考虑工件精度与模具精度的关系,既要保证工件的精度要求,又要保证有合理的间隙值。一般冲裁件精度较工件精度高23级。若零件没有标注意公差,则对于非圆形件按国家标准非配合尺寸的IT14级精度来处理,圆形件一般可按IT10级精度来处理,工件尺寸公差应按“入体”原则标注为单向公差,所谓“入体”原则是指标注工件尺寸时应向材料实体方向单向标注,即:落料件正公差为零,只标注负公差;冲孔件负公差为零,只标注正公差。7.3.2计算方法模具工作部分尺寸及公差的计算方法与加工方法有关,基本上可分为两类。1.凸模与凹模分开加工 凸、凹模分开加工,是指凸模和凹模分别按图样加工至尺寸。此种方法适用于圆形或形状简单的工件,为了保证凸、凹模间隙小于最大合理间隙,不仅凸、凹模分别标注公差(凸模,凹模),而且要求有较高的制造精度,以满足如下条件 6.3.1或取 6.3.2 6.3.3也就是说,新制造的模具应该是,如图6-5所示。否则制造的模具间隙已超过允许的变动范围,影响模具的使用寿命。2.凸模与凹模配合加工 对于冲制件形状复杂或薄板制件的模具,其凸、凹模往往采用配合加工的方法。此方法是先加工好凸模(或凹模)作为基准件,然后根据此基准件的实际尺寸,配作凹模(或凸模),使他们保持一定距离。因此,只需在基准件上标注尺寸及公差,另一件只标注标称尺寸,并注明“尺寸按凸模(或凹模)配作,保证双面间隙”。这样。可放大基准件的制造公差。其公差不再受凸、凹模间隙大小的限制,制造容易,并容易保证凸、凹模间的间隙。由于复杂形状工件各部分尺寸性质不同,凸模和凹模磨损后,尺寸变化趋势不同,所以基准件的刃口尺寸计算方法也不相同。7.4级进模的各个工位冲裁凸、凹模刃口尺寸计算7.4.1第一工位冲孔模刃口尺寸计算 因该工位处为一冲孔模因而应以凸模为基准,然后再计算凹模刃口。图6-6(a)(b)所示为在板料上冲孔所使用的模具及冲孔后板料的示意图。因该冲模比较简单因而凸模与凹模分开进行加工。因该孔为一工艺孔,因此冲模尺寸的极限偏差按粗糙级进行计算,将该孔尺寸化为单向公差:。由文献4第58页表2-5得: 由文献4第63页表2-10得: ,故可用。因在该工序处为一冲孔工序,故该模具的刃口尺寸的计算公式可参考文献4第63页式2-8、2-9: 6.4.1 6.4.2式中 、冲孔凸、凹模直径; 冲孔件标称尺寸;工件制造公差;凸、凹模最小合理间隙(双边)();、凸、凹模的制造公差();系数,是为了使冲裁件的实际尺寸尽量接近冲裁件公差带的中间尺寸,与工件制造精度有关,可参考文献4第64页表2-11,或按下列关系取: 工件精度以上, 工件精度, 工件精度。 取 所以 7.4.2第二工位处翻边模刃口尺寸计算 如图6-7所示,在此工位为圆孔扩孔成形,其锥角计算如下: 凸台角度计算 可知凸台锥角为,此翻边模凸模与凹模之间的单边间隙可取为,这样可保证翻边质量。根据文献4第197页表6-3查得单边间隙。凸、凹模的设计尺寸见零件图(03-CKLB-04、03-CKLB-07)。 7.4.3第三工位冲孔整形凸、凹模刃口尺寸计算图6-8为第三工位出所冲孔的示意图级所用的模具简图,该工序为一冲孔工序,故应先确定凸模的刃口尺寸,以凸模为基准,再确定凹模的刃口尺寸。该模具结构较简单,因而采用凸模和凹模分开加工。因该孔为一未表注公差等级的孔,故冲模尺寸的极限偏差按粗糙级进行计算,将该孔尺寸化为单向公差:。由文献4第58页表2-5得: 由文献4第63页表2-10得: ,故可用。模具刃口的计算公式可采用式6.4.1、6.4.2取 所以 7.4.4第四工位处冲孔小凸、凹模刃口尺寸计算图6-9为在该工序处冲两小孔的零件图及模具示意图,该工序为一冲孔工序,故应先确定凸模的刃口尺寸,以凸模为基准,再确定凹模的刃口尺寸。该模具结构较简单,因而采用凸模和凹模分开加工。因该孔为一未表注公差等级的孔,故冲模尺寸的极限偏差按粗糙级进行计算,将该孔尺寸化为单向公差:。由文献4第58页表2-5得: 由文献4第63页表2-10得: ,故可用。模具刃口的计算公式可采用式6.4.1、6.4.2取 所以 7.4.5第五工位处落料模具刃口尺寸设计计算图6-10为在该工序处所加工的工件和凹模尺寸。该工件为一落料件,且工件形状比较复杂,应采用凸模与凹模配合加工的方法加工,且应先加工凹模,以凹模为基准件,然后加工凸模。凹模磨损后(图b中双点划线位置),刃口尺寸变大。参考文献4第64页式2-11 6.4.3 式中 落料凹模尺寸(); 工件标称尺寸(); 其余符号意义同上。工件外形尺寸为未标注尺寸,按粗糙级计算,将各尺寸化为单向尺寸 凹模磨损后,尺寸、均变大。参考文献4第64页表2-11查得:; 由公式得 由文献4第58页表2-5查得 该零件凸模刃口各部分尺寸按上述凹模的相应部分尺寸配制,保证双面间隙值。凹模尺寸表注见图6-11第8章 模具结构设计和主要零、部件设计凡属模具,无论其结构形式如何,一般都是由固定和活动两部分组成。固定部分是用压铁、螺栓等紧固件固定在压力机工作台面上,称下模;活动部分一般固定在压力机的滑块上,称上模。上模随着滑块做上、下往复运动,从而进行冲压工作。一套模具根据其复杂程度不同,一般由数个、数十个甚至更多的零件组成。但无论其复杂程度如何,或是哪种形式,根据模具零件的作用可以分成五种类型的零件。1工作零件 是完成冲压工作的零件,如凸模、凹模、凸凹模等。2定位零件 这些零件的作用是保证送料时有良好的导向和控制送料的进距,如挡料销、定距侧刀、导正销、定位板、导料板、侧压板等。3卸料、推件零件 这些零件的作用是保证在冲压工序完毕后将制件和废料排除,以保证下一次冲压工序顺利进行。如推件器、卸料板、废料切刀等。4导向零件 这些零件的作用是保证上模与下模相对运动时有精确的导向,使凸模、凹模间有均匀的间隙,提高冲压件的质量。如导柱、导套、导板等。5安装、固定零件 这些零件的作用是使上述四部分零件联结成“整体”,以保证各零件间的相对位置,并使模具能安装在压力机上。如上模板、下模板、模柄、固定板、垫板、螺钉、圆柱销等。对于试制或小批量生产的情况,为了缩短生产周期、节约成本,可把模具简化成只有工作部分零件如凸模、凹模、和几个固定部分零件即可;而对于大批量生产,为了提高生产率,除做成包括上述零件的冲模外,甚至还附加自动送、退料装置等。本模具为级进模,结构较复杂,上述五部分零件均有。下面进行各部分零件的设计与标准件选择。8.1模具闭合高度的确定 模具闭合高度的数值应满足式 7.1.1压力机最大闭合高度,压力机最小闭合高度。代入式7.1.1 经初步分析,初选模具的最小闭合高度为。 8.2模架的选用模架包括上模板与下模板,其为标准件,可按冷冲模国家标准进行选择。因该模具要大批大量常年生产,为减少模具的制造成本,模座选用滑动导向模架,另外还可缩短模具的制造周期。在大批量生产中为便于装模或在精度要求较高的情况下,模具都采用导向装置,以保证精确的导向。导向零件有三种,分别是:1)导柱和导套导向;2)导板导向;3)套筒式导向。导柱和导套导向有四种常见的布置形式,见下图 (a) (b) (c) (d) 图7-1 常见导柱导套布置形式图7-1(a)所示两导柱置于后侧,导向情况较差,但它能从三个方向送料,操作方便,对导向要求不太严格且偏移力不大的情况下采用这种形式。本模具的压力中心不是对称中心,因而偏移力较大,不宜采用这种导向形式。图7-1(b)所示两导柱在中部两侧布置,图7-1(c)所示两导柱对角布置。这两种形式的导柱中心连线都通过压力中心,导向情况较图a为好,但操作不如图a方便。本模具因为级进模,且在横向送料,因而不宜选用图b形式的导向形式。图7-1(d)为四导柱导向,导向效果最好,但结构复杂,只有导向要求高、偏移力大和大型冲模采用。本模具导向要求不是很高,若采用这种形式的导向,则会造成成本增加。在本模具中因有两个细长冲模,为保护细长凸模在冲孔时不会折断,在模具中还应采用导板导向形式。本模具宜采用对角导柱、导板联合导向的形式。8.3凹模周界的确定根据排样图,凹模周界(如图7-1(c),根据,为保证有足够的空间放置凹模,同时为了保证凹模底座能大于工作台的孔径(),初选凹模周界为。8.4模座及导套的选取根据文献7续表选取其推荐模架见表7-1。表7-1 模架组合名 称数 量材 料规 格标 准上模座1下模架1导 柱1120导 套1120这种模架的闭合高度为,初选模具闭合高,这种模架符合条件,选取模具闭合高度。8.5模柄的选用 压力机模柄孔尺寸(直径深度):,为使模具所选用的模柄能很好的与压力机配合,保证模具能正常工作,根据文献7第586页表22.5-24选用A型压入式模柄,规格为 ,材料为。若选用凸缘模柄,会造成模柄与模具的固定螺钉干涉,故不选用。若选用其他种类的模柄,会造成模具的成本增加,模具结构复杂。8.6冲裁、翻边凸、凹模结构设计冲裁模的结构设计主要有:凸模、凹模的固定形式的设计;凹模刃口形式设计;凹模外形和尺寸的确定;凸模长度的确定及其强度校核;凸模、凹模的镶块结构等五部分。8.6.1模具材料选择与热处理模具材料的选择是否正确不仅影响到模具使用寿命,也影响着制件的生产质量。应该根据模具制造条件、模具工作条件、模具材料的基本性能等相关因素,来选择经济、先进、适用的模具材料。选材时必须兼顾模具使用性能要求。对于冷冲模应主要考虑钢的强度、韧性和耐磨性。强度与韧性以及韧性与耐磨性之间往往此消彼长。当模具的主要失效方式是脆性开裂时可考虑选择强度较低但韧性更好的材料或制订合理的热处理工艺以改善钢的韧性,亦可根据实际情况选择同时具有高强度与高韧性的高级合金钢。从兼顾韧性和耐磨性的角度除了整体合理选材外,亦可考虑在保证韧性的同时,采用合理的表面处理以改善模具的耐磨性。塑料模具钢选用时要兼顾其在塑料成形温度下的强度、耐磨性和耐蚀性,同时还应考虑其加工性能和镜面度。热处理不当是导致模具早期失效的重要因素。热处理对模具寿命的影响主要反映在热处理技术要求不合理和热处理质量不良两个方面。统计资料表明,由于选材和热处理不当,致使模具早期失效的约占70。8.6.2 钢的性能钢C含量0.9%1.05%,Mn含量0.8%1.1%,Si含量0.15%0.35%,Cr含量0.9%1.2%,淬火温度820840,HRC不低于62,回火温度140160,HRC6265(查文献2第126页表8-11)。具有高淬透性、高硬度和耐磨性,淬火尺寸稳定性好,变形小,并有效好的韧性。由于钨形成碳化物,这种钢在淬火和低温回火后具有比铬钢和 9SiCr 钢更多的过剩碳化物和更高的硬度及耐磨性。此外,钨还有助于保存细小晶粒,从而使钢获得较好的韧性。所以由 钢制成的刃具,崩刃现象较少,并能较好地保持刀刃形状和尺寸。但是,钢对形成碳化物网比较敏感,这种网的存在,就使工具刃部有剥落的危险,从而使工具的使用寿命缩短,因此,有碳化物网的钢,必须根据其严重程度进行锻压和正火。这种钢用来制造在工作时切削刃口不剧烈变热的工具和淬火时要求不变形的量具和刃具,例如制作刀、长冲裁模的工作零件对材料性能特殊要求,冲裁模的刃口在工作时受到强烈的摩擦和冲击,所以其模具材料应该具有高的耐磨性、冲击韧性以及耐疲劳断裂性能。 由于该模具模具工作刃口形状较简单且尺寸较小,翻边部分是冷板成形,故采用材料,热处理HRC6064。8.6.3各凸模、凹模的固定形式的设计 因本工件在冲裁工序1,2,3,4(见图3-6)中形状比较简单,而板料厚较厚,凸模、凹模的固定形式采用带台阶固定形式(如图7-2(1)。这样既可减少模具的制造成本,使模具结构简单,缩短模具生产周期。第5工序的冲裁模因凸模尺寸较大,形状相对较复杂,故凸模采用螺栓联接将其固定在上模座的垫板上,采用内 (1) (2)螺纹销钉定位(如图7-2(2)。凹模采用带台阶 图7-2 凸模的固定形式的固定方式。8.6.4凹模刃口形式的确定凹模刃口通常有如图7-3所示的几种形式。图a的特点是刃边强度较好该刃口形式的特点是刃边强度较好,刃磨后工作部分尺寸不变,但洞口易积存废料或制件,推件力大且磨损撒,刃磨时磨去的尺寸较多。一般刃磨后工作部分尺寸不变,但洞口积存废料或制件,推件力大且磨损大,刃磨时磨去的尺寸较多。一般用于形状复杂和精度要求较高的制件,对向上出件或出料的模具也采用此刃口形式。图b的特点不易积存废料或制件,对洞口磨损及压力很小,但刃边强度差。且刃磨后尺寸稍有增大,不过由于它的磨损小,这种增大不会影响模具寿命。一般适用于形状较简单、冲裁制件精度要求不高、制件或废料向下落的情况。图c、d与图b相似,图c适用于冲裁较复杂的零件;图d适用于冲裁薄料和凹模厚度较薄的情况。图e 与图a相似,适用于上出件或上出料的模具。图f 适用于冲裁0.5mm以下的薄料,且凹模不淬火或淬火硬度不高(3540HRC),采用这种形式可用手锤打斜面以调整间隙,直到试出满意的冲裁件为止。本模具采用的下出料方式,但工件材料较厚,需要有较大的刃边强度,工件是常年大批大量生产,采用图a所示的刃口形式,可保证经过修模后,工件尺寸不变,保证后续生产,故选用图a所示的刃口形式。8.6.5凹模外形和尺寸的确定 圆形凹模可由冷冲模国家标准或工厂标准件中选用。非标准尺寸的凹模受力状态比较复杂,目前还不能用理论计算方法确定,一般按照经验公式概略地计算,如图7-4所示:凹模高度 (15mm)凹模壁厚 (3040mm)式中 b冲压件最大外形尺寸 K系数,考虑板材厚度的影响,其值可查文献4第224页表8-1。 上述方法适用于确定普通工具钢经过正常热处理,并在平面支撑条件下工作的凹模尺寸。冲裁件形状简单时,壁厚系数取偏小值,形状复杂时取偏大值。用于大批量生产的
