关 键 词：

碳刷 自动 组装

资源描述：

该方案是四极碳刷自动组装机设计，，压缩包里包含设备的说明书、方案图等详细资料。该设备的机构包含：碳刷载具、定位治具、弹簧载具、振动盘、压弯地脚机构、退料机构、松下伺服电机、夹取机构、机架、挡板、弹簧上料机构、产品、SMC、四极碳刷自动组装机总图等。

四极碳刷自动组装机的工作流程：

1、人工将碳刷地盘放入定位治具，放好按启动按钮，机器运行状态及故障报警都会在此显示；

2、振动盘上碳刷壳并压弯地脚，组合气缸机械手放置并预压料件，含施力气缸、压弯气缸、过渡气缸；

3、振动盘上碳刷并自动组装；

4、振动盘上弹簧并压弯碳刷壳后脚；

5、产品退料。

内容简介：

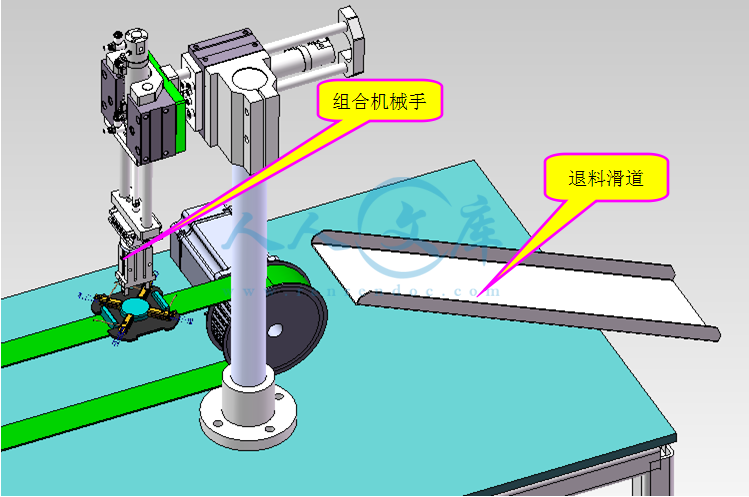

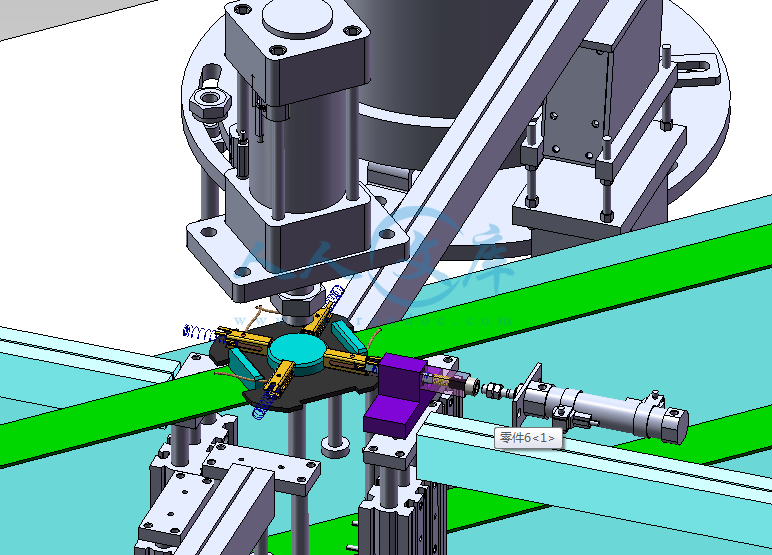

四级碳刷自动组装机方案介绍苏州中胜自动化设备有限公司 工站 4：振动盘上弹簧并压弯碳刷壳后脚 工站 1：人工将碳刷地盘放入定位治具 控制显示屏 开关按钮 工站 2：振动盘上碳刷壳并压弯地脚 工站 3：振动盘上碳刷并自动组装 急停按钮 工站 5：产品退料 工站 1: 机器运行状态及故障报警都会在此显示 人工将碳刷底盘放入定位治具中，放好按启动按钮 工站 2: 组合气缸机械手放置并预压料件 施力气缸 过渡气缸 压弯气缸 工站 3: 过渡气缸 推进气缸 工站 4: 过渡气缸 推进气缸 压弯气缸 退料滑道 工站 5: 退料滑道 组合机械手 四级碳刷自动组装机方案介绍苏州中胜自动化设备有限公司 工站 4：振动盘上弹簧并压弯碳刷壳后脚 工站 1：人工将碳刷地盘放入定位治具 控制显示屏 开关按钮 工站 2：振动盘上碳刷壳并压弯地脚 工站 3：振动盘上碳刷并自动组装 急停按钮 工站 5：产品退料 工站 1: 工站 2: 机器运行状态及故障报警都会在此显示 人工将碳刷底盘放入定位治具中，放好按启动按钮 施力气缸 组合气缸机械手放置并预压料件 过渡气缸 压弯气缸 工站 3: 推进气缸 过渡气缸 工站 4: 推进气缸 压弯气缸 过渡气缸 推进气缸 工站 5: 退料滑道 组合机械手 该方案是四极碳刷自动组装机设计，压缩包里包含设备的说明书、方案图等详细资料。该设备的机构包含：碳刷载具、定位治具、弹簧载具、振动盘、压弯地脚机构、退料机构、松下伺服电机、夹取机构、机架、挡板、弹簧上料机构、产品、极碳刷自动组装机总图等。四极碳刷自动组装机的工作流程：1、人工将碳刷地盘放入定位治具，放好按启动按钮，机器运行状态及故障报警都会在此显示；2、振动盘上碳刷壳并压弯地脚，组合气缸机械手放置并预压料件，含施力气缸、压弯气缸、过渡气缸
