小型搅拌机设计
37页 11000字数+论文说明书+任务书+14张CAD图纸【详情如下】
2J550×3000双轴搅拌机装配图A0.DWG
任务书.doc
外文翻译--虚拟机床的建模和应用.doc
大带轮.dwg
密封端盖-.dwg
小型搅拌机设计开题报告.doc
小型搅拌机设计论文.doc

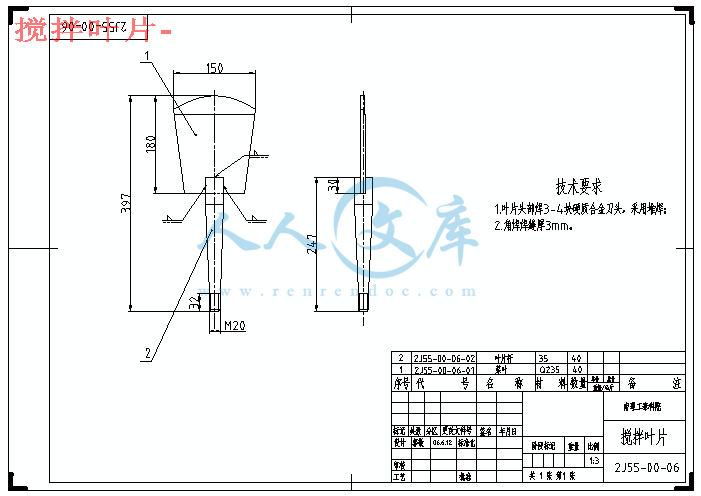

搅拌叶片-.dwg

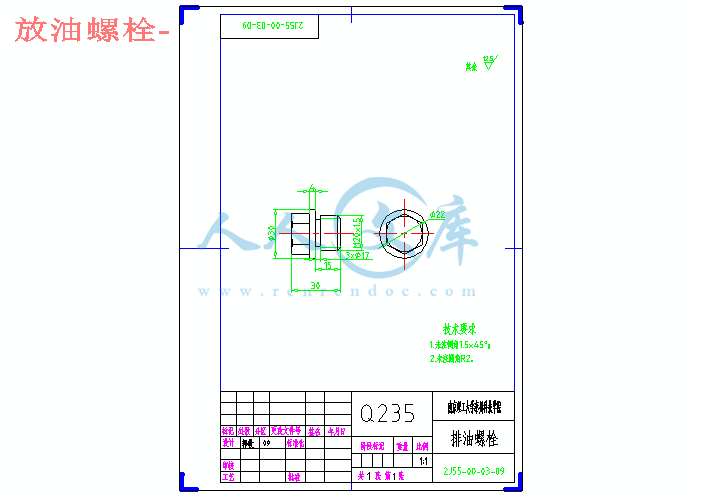

放油螺栓-.dwg
方垫片-.dwg
检查孔板-.dwg
端板-.dwg
调整垫片-.dwg
轴-.dwg

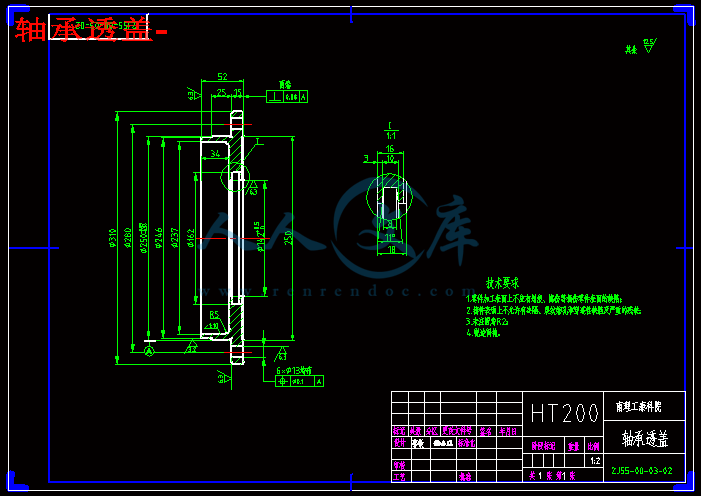

轴承透盖-.dwg

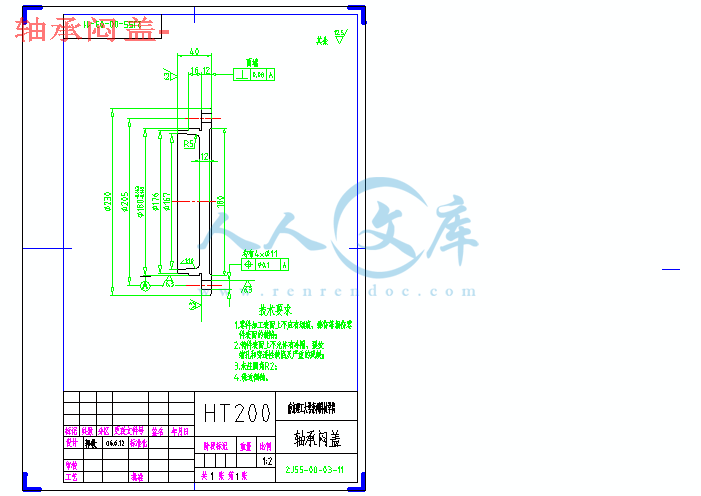

轴承闷盖-.dwg
雾化罩-.dwg

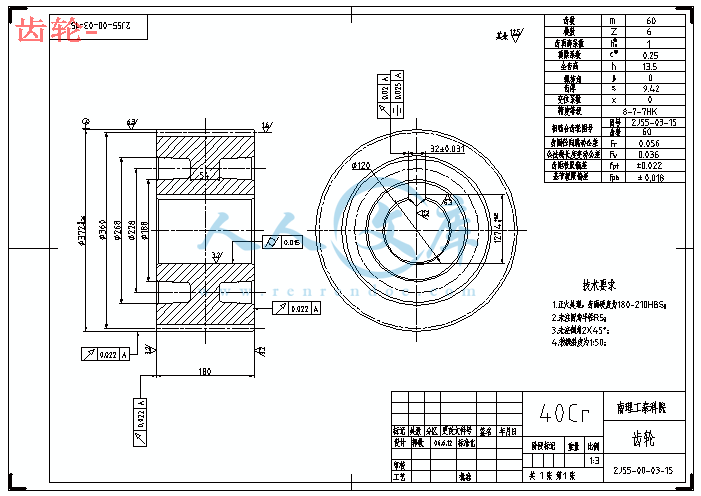

齿轮-.dwg
目录
1 前言 1
2 总体方案论证 3
2.1 工作原理 3
2.2 结构设计特点 3
3 预加水双轴搅拌机主要技术参数的计算 8
3.1 生产能力的估算 8
3.2 主轴转速 的估算 10
3.3 主轴直径d的估算 10
3.4 搅拌机内物料轴向运动速度 的估算 11
3.5 物料在搅拌机内停留时间的估算 12
4 电机的选择 15
4.1 选择电动机类型和结构形式 15
4.2 减速机选择 16
4.3 计算传动装置的总传动比并分配各级传动比 16
5 传动装置的设计计算与校核 18
5.1 V带的设计计算 18
5.2 齿轮的设计计算 21
5.3 轴的设计计算及校核 24
6 预加水双轴搅拌机的安装 30
6.1 预加水成球工艺对设备安装的要求 30
6.2 双轴搅拌机的安装 30
6.3 电动机的安装 31
结 论 32
致 谢 33
参 考 文 献 34
毕业设计说明书(论文)中文摘要
摘要 双轴搅拌机。它包括彼此平行的第一和第二搅拌轴、搅拌叶片和卧式搅拌桶,所述搅拌叶片从第一和第二搅拌轴向四周伸出,并在轴向依次等距排列而在圆周方向依顺时针或逆时针彼此相差一固定角度,使在第一和第二搅拌轴上的搅拌叶片分别形成旋向相反的螺旋状排列;所述第一和第二搅拌轴彼此同步转动并且其叶片交错通过由该第一和第二搅拌轴轴线所确定的平面;在所述搅拌桶一端的顶部设有进料口,而在所述搅拌桶另一端的底部设有出料口。采用这种结构,搅拌机的搅拌叶片在搅拌干粉砂浆的同时将干粉砂浆从进料口排向进料口,从而实现生产的连续,有效的提高了生产效率。
关键词 搅拌机 搅拌系统 双轴搅拌机 提高生产效率
毕业设计说明书(论文)外文摘要
Title Biaxial mixer
Abstract
Biaxial mixer. It includes parallel between the first and second axial mixing, stirring leaves and horizontal mixing barrels, above mixing blade from the first and second axial mixing four weeks out, and were offset in the axial arrangement in the circumferential direction clockwise or anti-clockwise according to the difference between a fixed angle, in the first and second leaf stirring shafts were formed in the opposite rotation of the spiral arrangement; referred to the first and second mixing between synchronous rotation axis and its leaves staggered passed by the first and second shaft axis defined by stirring the plane; barrels in the period mixing with the top end of the feed mouth, and referred to stir barrels at the bottom of the other side of the mouth with the material. Adopt this structure, blenders stirring in the leaves dry powder mixing mortar at the same time, dry mortar row from the mouth to feed feed mouth, thus achieving continuous production, and effectively improve the production efficiency.
Key words: increased productivity biaxial mixer
1 前言
立窑水泥企业的机立窑能否实现优质高产,在一定程度上取决于窑内的锻烧情况,预加水成球技术能改善烧成条件,提高熟料质量。
预加水成球是成球技术的一个重大突破,对改善料球质量、减少窑内阻力、提高熟料产量质量、降低烧成热耗等均有明显作用。
预加水成球的机理是:将化学成分合格的生料粉与粒径在1mm左右的煤按要求配比被调整定量后,与被控制定量后经离心压力式喷嘴雾化器雾化的、粒径约为100-500μ的雾化水同时进入搅拌机。使料水在液固运动中得到充分的均化,并在较短的时间内使含水率达到12-14%。经过约55-60s的机械搅拌,使之进一步均化、破团、湿润、渗透。在湿润渗透的过程中,生料粉和水依靠粉体颗粒的表面能和水的表面张力、以及被逐渐激发出来的物料塑料力的综合作用条件下,自由结合为1-2mm粒度的料水团状混合物,即松散的含水料团。这就是搅拌积聚预加工的半成品。随即将此半成品经倾斜下料管滑入装置有回转或往复运动式立刮刀和边刮刀的、具有全盘性成球功能的盘式成球机内。入盘后一经滚动即形成1-2mm粒径的子球。这些子球在盘转速为22.5 r/min的倾斜、旋转、离心、大抛物运动中,主要依靠物料的塑性粘结力和部分渗出水的表面张力联合作用条件下相互粘连,而真正成为了球的第二个层次。由于筛析效应的作用,当球径停止增长,最后在进料推力的作用被推出盘。全部成球过程大约需要140-180s。盘径小需要成球时间短,盘径大需要成球时间长。
预加水成球的工艺流程为:提升机 → 稳流仓 → 料位指示器 → 单(双)管螺旋喂料机 → 冲击式流量计 → 供水管及雾化器 → 双轴搅拌机 → 成球盘; 生料在成球盘内制成成品球由皮带输送机送入机械立窑。
实现预加水成球技术的关键设备是双轴搅拌机。其作用是将管式螺旋喂料机喂入的生料首先受水、浸润、渗透后,进行混合、搅拌而成为含水率均匀、粒径为1-2mm的子球,供成球机成球用。
本课题来源于生产实践。设计该双轴搅拌机有以下几项技术要求:
(1)必须结合生产实践;
(2)生产能力为Q = 20t/h;
(3)进出料口的距离为3000mm;
(4)叶片回转直径为550mm;
结 论
预加水双轴搅拌机可以使水的雾化和双轴的搅拌,使物料得到充分的浸润,并搅拌成球,能为成球机成球提供有利条件,对改善料球性能,提高料球质量,降低能耗,提高立窑产量,具有十分重要的作用。它的主要创新特点在于搅拌叶片的安装方法,壳体两端焊接盖板,目的是为了在叶片损坏或轴断裂时方便拆装,减少工作量,有利于节省成本,有一定的经济性。
致 谢
为期三个月的毕业设计已经结束,在整个毕业设计过程,我结合实践知识与理论知识不断地进行探索学习,虽遇到不少难以解决的问题,但我感到受益匪浅。本次毕业设计的课题是小型搅拌机。本设计是解决预加水小料球快速煅烧技术中的成球问题,因此立窑水泥生产企业对此项目的要求很高。本设计是学完所有大学期间本专业应修的课程和完成毕业实习以后所进行的,是对我三年半来所学知识的一次大检验,也是对我实习过程的再学习,使我能够在毕业前将理论与实践更加融会贯通,并且学到了许多教材上没有的知识点,加深了我对理论知识的理解,加深了我对水泥机械和水泥生产工艺的认识,提高了对实际生产的感性认识。
通过此次毕业设计,我掌握了最新的预加水成球技术、预加水双轴搅拌机的设计方法和步骤,以及认识到了在设计过程中所应注意的问题,特别是电动机的安装问题,还有轴承座和壳体部件的设计,学习了解决问题的方法,通过使用类比法对现有的一些结构进行了改进,同时也强化了应用图书、手册和网络搜索资料信息等的能力。
总之,这次设计,使我在对基本理论的综合运用以及正确解决实际问题等方面得到了一次非常好的锻炼,提高了我思考问题、解决问题以及创新设计的能力,缩短了我与工厂工程技术人员的差距,并且使我对这个专业更加地了解了,为我今后从事实际工程技术工作奠定了坚实的基础。
此次毕业设计是在老师的认真指导下进行的, 他为我解答了一系列的疑难问题,以及指导了我的思想,引导了我的设计思路。两位在历经三个多月的设计过程中,一直热心的辅导,其他同学在设计过程中也给予我不少帮助,在此,我忠心地向他们表示诚挚的感谢和敬意!
参 考 文 献
[1] 许林发. 建筑材料机械设计(一)[M]. 武汉:武汉工业大学出版社, 1990.
[2] 褚瑞卿. 建材通用机械与设备[M]. 武汉:武汉理工大学出版社, 1996.
[3] 朱昆泉,许林发. 建材机械工业手册[M]. 武汉:武汉工业大学出版社,2000.7
[4] 胡家秀. 机械零件设计实用手册[M]. 北京:机械工业出版社,1999.
[5] 李益民. 机械制造工艺设计手册[M]. 北京:机械工业出版社,1995.
[6] 甘永立. 几何量公差与检测[M]. 上海:上海科学技术出版社,2001.
[7] 钱志锋,刘苏. 工程图学基础教程[M]. 北京:科学出版社,2001.
[8] 徐灏. 机械设计手册[M]. 北京:机械工业出版社,1991.
[9] 赵忠. 金属材料与热处理[M]. 北京:机械工业出版社,1991.
[10] 阎瑞敏,常敏. 水泥工业自动控制预加水成球技术及装备[M]. 南京:江苏科学技术出版社,1990.
[11] 黄有丰. 预加水成球技术及其应用[M]. 北京:中国建筑工业出版社,1991.
[12] 徐锦康. 机械设计[M]. 北京:高等教育出版社,2004.
[13] 王旭,王积森. 机械设计课程设计[M]. 北京:机械工业出版社,2003.
[14] 张一公. 常用工程材料选用手册[M]. 北京:机械工业出版社,1998.
[15] 盛君豪. 减速机使用技术手册[M]. 北京: 机械工业出版社,1992.
[16] 吴瑞琴. 滚动轴承产品样本[M]. 北京: 机械工业出版社,中国石化出版社,2000.
[17] 胡家秀. 机械零件设计实用手册. 北京:机械工业出版社,1999.
[18] 李益民. 机械制造工艺设计手册. 北京:机械工业出版社,1995.
[19] 王旭,王积森. 机械设计课程设计[M]. 北京:机械工业出版社,2003.
[20] 徐锦康, 周国民,刘极峰. 机械设计[M]. 北京: 机械工业出版, 1998.
[21] 刘中琦,曾维鑫,张帆. 型煤搅拌机搅拌机构计算机辅助设计[J]. 山西: 煤矿机械, 2000,21(6):7-8.
[23] 周骥平,林岗. 机械制造自动化技术[M]. 北京:机械工业出版社,2001.
[24] 先梅开等. 机械设计[M]. 徐州: 中国矿业大学出版社, 1993.
[25] 王凯. 搅拌设备[M]. 北京: 化学工业出版社, 2003
[26] 陈工宇. 搅拌设备设计[M]. 上海: 上海科学技术出版社, 1985.
