制订LH180MQ左箱体工序卡及铣镗结合面夹具设计

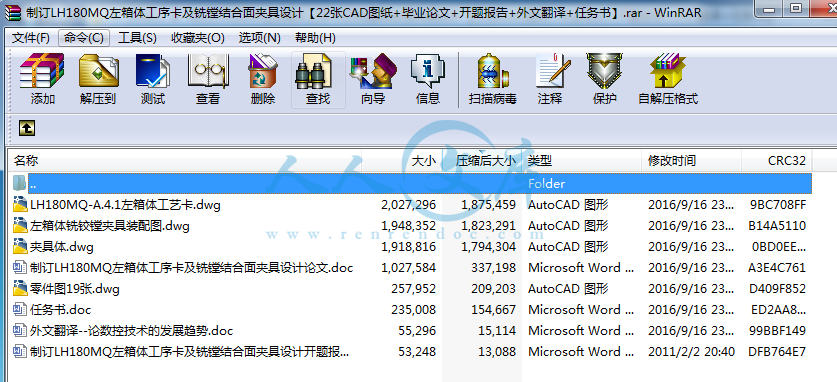

40页 13000字数+论文说明书+任务书+22张CAD图纸【详情如下】
LH180MQ-A.4.1左箱体工艺卡.dwg
任务书.doc
制订LH180MQ左箱体工序卡及铣镗结合面夹具设计开题报告.doc
制订LH180MQ左箱体工序卡及铣镗结合面夹具设计论文.doc
外文翻译--论数控技术的发展趋势.doc

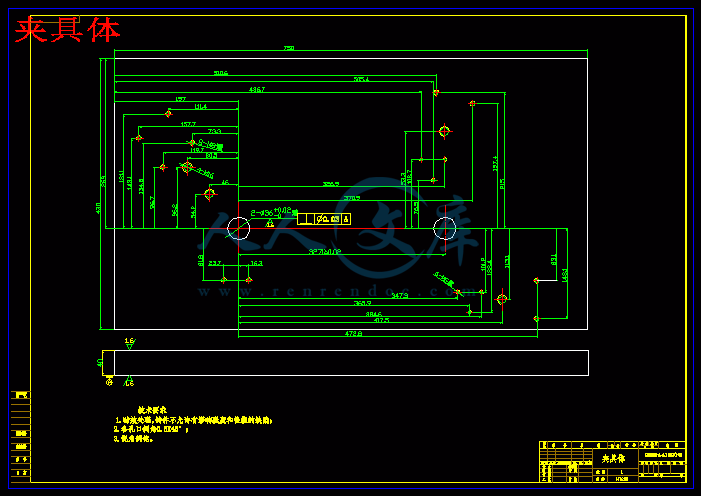

夹具体.dwg
左箱体铣铰镗夹具装配图.dwg
零件图19张.dwg
目 录
1 引言 1
1.1 其主要目的 1
1.2 基本任务与要求 1
2 加工的零件 3
3 生产纲领的计算 4
3.1 生产纲领 4
3.2 生产节拍 4
3.3 生产类型 4
4 零件的工艺性分析 6
4.1 加工大面 6
4.2 加工结合面及其孔 6
4.3 左盖结合面 7
4.4 铣缸体结合面 7
4.5 钻机油孔 7
4.6 钻攻2-M6 8
5 工艺规程的设计 9
5.1 工艺规程的设计原则 9
5.2 机械加工工艺规程设计的内容及步骤 9
5.3 机械加工工艺规程 10
6 毛坯的选择 12
6.1 毛坯材料的种类 12
6.2 确定毛坯时应考虑到因素 12
6.3 毛坯的确定依据 13
7 基准面的选择 14
7.1 基准的概念 14
7.2 基准的分类 14
7.3 基准问题的分析 15
7.4 精基准的选择 15
7.5 粗基准的选择 16
8 制订工艺路线 17
8.1 工艺路线方案一 17
8.2 工艺路线方案二 17
8.3 工艺方案的比较与分析 17
9 机械加工余量、工序尺寸及毛坯尺寸的确定 19
10 确定切削用量及基本工时 20
11 夹具设计 28
11.1 夹具的作用 28
11.2 按夹具的通用特性分 28
11.3 夹具设计分析 29
11.4 夹具装配图 31
11.5 夹具设计及操作的简要说明 31
结束语 32
致谢 34
参考文献 35
毕业设计说明书（论文）中文摘要
左箱体的加工质量将直接影响机器的性能和使用寿命。本次设计旨在提高左箱体的加工效率，由此我们首先对左箱体的结构特征和工艺进行了仔细的分析，然后确定了一套合理的加工方案，加工方案要求简单，操作方便，并能保证零件的加工质量。
夹具结构设计在加深对课程基本理论的理解和加强对解决工程实际问题能力的培养方面发挥着极其重要的作用。利用更好的夹具可以保证加工质量，机床夹具的首要任务是保证加工精度，特别是保证被加工工件的加工面与定位面以及被加工表面相互之间的位置精度；提高生产率、降低成本，使用夹具后可以减少划线、找正等辅助时间，且易于实现多工位加工。扩大机床工艺范围，在机床上使用夹具可使加工变得方便，并可扩大机床工艺范围。减轻工人劳动强度，保证生产安全。为了让夹具有更好的发展，加快用高新技术改造和提升夹具技术水平的步伐，创建夹具专业技术网站，充分利用现代信息和网络技术，与时具进地创新和发展夹具技术。
本次设计是制订LH180MQ左箱体工序卡及铣镗结合面夹具设计，设计正确的加工工艺路线。这次设计涉及到机床，机械加工工艺，工装夹具等机制专业的几乎所有的专业基础知识。是一次全面地，系统地检查自己在大学期间对专业知识学习的情况，在整个设计过程中做到严谨认真，一丝不苟的精神，尽量使自己的设计达到理想的水平，通过独立的查找资料，分析，计算完成方案设计，图纸设计和编写技术文件等，设计了这套比较完整的加工工艺路线，使自己对机制专业有了更深刻的认识。
关键词 工艺规程 夹具设计 左箱体
毕业设计说明书（论文）外文摘要
Title Make LH180MQ Left Box Process Card and
Milling Boring With Surface Fixture Design
Abstract
The processing quality left box will directly influence the machine performance and long service life. The design aims to improve the machining efficiency left box, we first left box structure characteristics and process the careful analysis, then determines a reasonable set of processing scheme, the processing plan requirement is simple, easy to operate, and can ensure the process quality of parts.
Structure design of fixture in the course of the basic theory of understanding and strengthening the ability to solve practical problems in cultivating play a very important role. Using better fixture can ensure the process quality and the machine tool's fixture priority is to ensure machining accuracy, especially that of the machining process and positioning surface and processed surface between the position precision, Improve productivity and reduce cost, use fixture after is crossed, can reduce the auxiliary time, and is easy to realize the multistage process. Expand machine technology, in machine can make use of jigs, and easy machining scope expanding machine craft. To reduce the labor intensity, ensure the safety in production. In order to make better development, clamp with high-tech transformation and accelerate the pace of ascension fixture technology level, professional technology to create fixture, make full use of modern information websites and network technology, with land development and innovation fixture technology.
This design is LH180MQ formulation process card and left box with surface milling and boring fixture design, design the correct processing route. This design involves machine, mechanical processing, jig professional mechanism of almost all the basic specialized knowledge. A comprehensive, systematic examination oneself in university period of professional knowledge, in the whole process of design, meticulous carefully accomplish precise of spirit, try to make yourself to achieve the desired level of design, through the analysis of the independent calculation, searching information, complete design, drawing design and technical documents written, design the comparatively complete processing route, make yourself to a more profound professional mechanism.
Keywords Technological process Jig design Left box
1 引言
毕业设计是我们对自己在这大学时间里所学专业知识的一次强有力的检验。在做毕业设计过程中，我们对机械制造工艺学有了更加深刻的理解与运用。使我们理论联系实际，从理性认识到综合运用的一次完美的过渡，我们应该好好把握这次机会，展现自己的能力，拓展自己的专业知识水平，从而更快地适应我们的专业在社会领域中的运用。为自己的未来打下坚实的基础。
1.1 其主要目的
培养学生综合分析和解决本专业的一般工程问题的独立能力，拓宽和深化所学的知识。
培养学生树立正确的设计思想，设计思维，掌握工程设计的一般程序，规范和方法。
培养学生正确的使用技术知识，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力和技巧。
培养学生进行调整研究，面向实际，面向生产，向工人和工程技术人员学习的基本工作态度，工作作风和工作方法。
1.2 基本任务与要求
1.2.1 原始数据
(1) 工件材质：ADC12。
(2) 加工要求如图1.1所示。
11.5 夹具设计及操作的简要说明
如前所述，在设计夹具时，应该注意提高劳动生产率。为此，应首先着眼于机动夹紧而不采用手动夹紧。因为这是提高劳动生产率的重要途径。本道工序的夹具就选用了气动夹紧方式。由于工件属于箱体类零件，所以采取的是“一面两孔”的定位方式。首先用透孔来提高定位孔的精度，所以夹具的定位精度较高，又由于在加工中心上使用，可以集中工序，大大提高了工件的加工精度。
为了节省夹具的使用空间，以及节约成本，在这里，如果夹具过于庞大的话，目前我们可以采取的措施有：一是提高毛坯的制造精度，使最大切削深度降低，以降低切削力；二是在可能的情况下，适当提高高压缩空气的工作压力，以增加气缸推力。本夹具总的感觉还是比较紧凑。
结束语
关于以“LH180MQ左箱体工序卡及铣镗结合面的夹具设计”为课题的毕业设计，我综合运用专业知识把上大学以来所学的课程融入到社会现实中，使我从书本上的白纸黑字与实际的生产领域有机结合。让我对机械工艺学及夹具设计有了更加深入的理解与认知。现阐述如下：
(1) 本次课程设计是对所学知识的一次综合运用，充分的运用了以前所学知识去分析和解决实际问题，进一步巩固和深化了基础知识，同时也是对《机械制造工艺学》学习的一个升华过程。
(2) 掌握了一般的设计思路和设计的切入点，对机械加工工艺规程和机床夹具设计有了一个全面的认识，培养了正确的设计思路和分析解决问题的能力，同时提升了运用知识和实际动手的能力。
(3) 进一步规范了制图要求，学会运用标准、规范、手册和查阅相关资料的本领。
由于本人水平有限，加之时间短，经验少。文中定有许多不妥甚至错误之处，请各位老师给予指正，本人表示深深的谢意。
回顾这次毕业设计，从选题到定稿，从理论到实践，在这段毕业设计期间里，可以说得是苦多于甜。通过本次毕业设计，不仅巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。
对自己来说，收获最大的是方法和能力（那些分析和解决问题的方法与能力）。在整个设计过程中，发现自己最缺少的是经验，没有感性的认识，空有理论知识，有些东西很可能与实际脱节。此次设计需要我们将学过的相关知识都系统地联系起来，从中暴露出自身的不足，以待改进。通过这次毕业设计，我懂得了理论与实际相结合是很重要的：只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。
在设计的过程中遇到问题，可以说得是困难重重。在设计的过程中也发现了自己的不足之处：对以前所学过的知识理解得不够深刻，掌握得不够牢固。通过这次毕业设计之后，又把以前所学过的知识重新温故。
这次毕业设计使我受益匪浅，为我今后的学习和工作打下了一个坚实而良好的基础。在此衷心感谢各位老师的指导和帮助。
致 谢
本课题的研究工作是在梁红军老师的关怀和指导下完成的。从今年开学到毕业设计结束的这段日子里，梁老师在学习上给了我悉心的指导，使我在各方面能力都有了很大提高。在江苏林海动力机械集团做毕业设计这段日子里，梁红军老师给了我莫大的帮助，他在繁忙的工作期间，对我的毕业设计的完成付出了大量的心血，多次给我提出深刻而具有指导性的意见。正是有了梁红军老师对我时时刻刻的指导，才使我能正确把握论文的方向，并顺利地完成。梁老师严谨、求实的治学态度，深邃的洞察力，高度的责任心和敬业精神，平易近人的工作作风，一直深深的影响和激励着我，使得我在学习和生活上受益匪浅。在毕业设计完成之时，谨向恩师们表示最衷心的感谢，并致以崇高的敬意。
同时，我要感谢江苏林海动力机械集团给我们毕业设计提供了良好的工作平台和工作环境，使我的论文能够顺利完成。
最后，要特别感谢所有给我传道授业的老师们，正是你们的辛勤教授才使学生有了完成毕业设计的知识与能力储备，奠定了我的理论与实践基础。
参 考 文 献
[1] 工件夹具的发展[J].产品与技术，2001，4：63～64.
[2] 机械设计手册编委会.机械设计手册[M].北京：机械工业出版社，2007.
[3] 赵家齐.机械制造装备设计基础[M].上海：上海交通大学出版社，2004.
[4] 张曙.高性能组合机床和高生产率加工中心[J].2007.
[5] 王先逵.机械制造工艺学[M].北京：机械工业出版社，2004.
[6] 徐灏，邱怀宣，菜春源，汪恺，余俊.机械设计手册[S].北京：机械工业
出版社，1989.
[7] 美国可切削性数据中心编.机械加工切削数据手册[S].北京：机械工业出版
社，1989.9.
[8] 王大康.机械设计综合课程设计[M].北京：北京理工大学出版社.2003.
[9] 刘守勇．机械制造工艺与机床夹具[M]．北京：机械工业出版社，1994.
[10] 吴宗泽，罗圣国.机械设计课程设计手册[M].北京：高等教育出版
社.1999.
[11] 王雄耀.气动技术的发展趋势[J].现代制造，2007，5：14～15.
[12] 周洪.气动技术的新发展[J].液压气动与密封，1999，5：10～12.
[13] 刘长青.基于机床夹具的加工精度分析[J].荆门职业技术学院学报，
2007，22（12）：14～17.
[14] 刘百才，宋军.高效气动夹具[N].1998.
[15] 林文焕，陈本通.机床夹具设计[M].北京：国防工业出版社，1987.
