C1318手柄工艺及夹具设计

14页 5080字数 说明书+工序卡+任务书+工艺过程卡+6张CAD图纸+6张CAXA图纸

C1318手柄工艺及夹具设计说明书【镗孔Φ16H7】.doc

C1318手柄毛坯图.dwg

C1318手柄毛坯图.exb

C1318手柄零件图.dwg

C1318手柄零件图.exb

任务书.doc

双头螺柱.dwg

双头螺柱.exb

夹具体.dwg

夹具体.exb

客户资料--C1318手柄工艺及夹具设计

工序图.doc

机械加工工序卡.doc

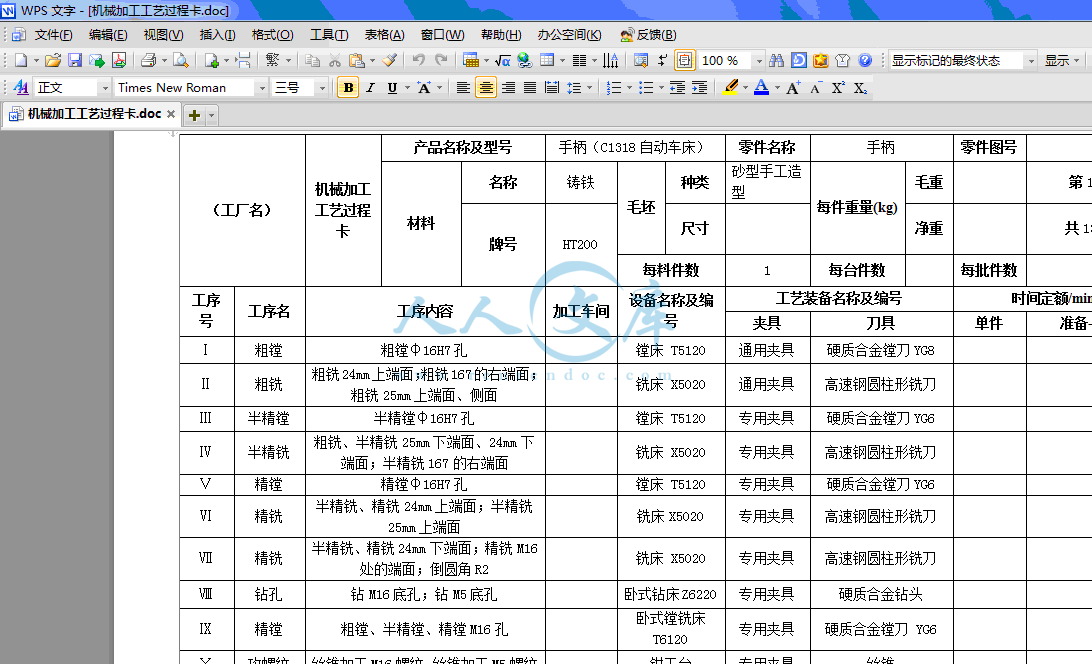

机械加工工艺过程卡.doc

特制螺栓.dwg

特制螺栓.exb

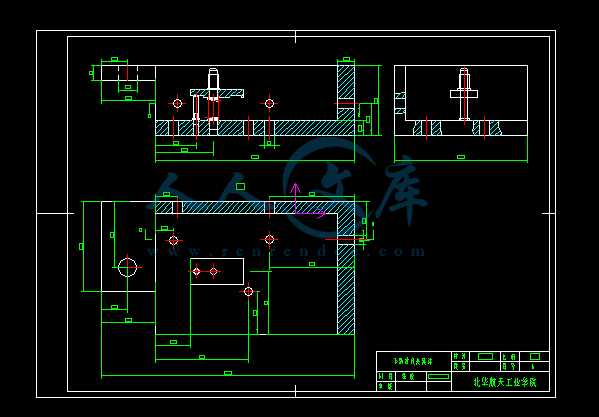

镗孔Φ16H7装配图.dwg

镗孔Φ16H7装配图.exb

目录

一、零件的主要技术条件分析2

二、选择毛坯、确定毛坯尺寸3

2.1 零件的生产类型3

2.2 选择毛坯3

2.3 确定机械加工余量3

2.4 确定毛坯尺寸3

2.5确定毛坯尺寸公差3

三、选择加工方法、制定工艺路线4

3.1 定位基准的选择4

3.2 零件表面加工方法的选择4

3.3 制定工艺路线4

四、工序设计5

4.1 选择加工设备与工艺装备5

4.2 确定工序尺寸6

五、确定切削用量6

5.1  工序Ⅰ切削用量的确定6

5.2  工序Ⅱ切削用量的确定7

5.3  工序Ⅲ切削用量的确定7

5.4  工序Ⅳ切削用量的确定7

5.5  工序Ⅴ切削用量的确定7

5.6  工序Ⅵ切削用量的确定8

5.7  工序Ⅶ切削用量的确定8

5.8  工序Ⅷ切削用量的确定8

5.9  工序Ⅸ切削用量的确定8

5.10工序Ⅹ、Ⅺ、Ⅻ切削用量的确定9

六、设计总结9

参考文献10

   经分析,原图样的视图正确、完整、尺寸、公差及技术要求齐全。各表面的加工精度和表面粗糙度都不难获得。Φ16的孔精度要求较高,公差等级为IT7, 并且和总长和中间手柄都有位置要求,其轴向设计基准是Φ16孔的下表面。M16螺纹孔要求和中间手柄在同轴上,所以加工时应利用Φ16孔制作专用夹具,保证其加工面在同轴向上。其余小孔尺寸容易保证,加工方便。总体来看,这个零件的工艺性良好。2.1 零件的生产类型:成批生产

2.2 选择毛坯.

   毛坯类型:铸件,由于零件生产类型为成批生产,零件较为复杂,而铸造生产成本低,设备简单,故选择毛坯类型为铸件。铸造类型:砂型手工造型

2.3 确定机械加工余量(公差等级12~14级)

《机械加工实用手册》P242,表5.2.2,砂型手工造型加工余量等级:IT11-IT13,选择加工余量等级IT12;加工余量等级:H ;表5.2.1,孔和端面尺寸均小于100mm,加工余量数值为:3.0-4.0mm;长度为167mm的加工余量为3.5-4.5mm;

2.4 确定毛坯尺寸

M16螺孔取螺距P为2则大径为16mm,小径为14mm。

内容简介:
北 华 航 天 工 业 学 院机械制造专业方向课程综合设计课程设计报告报告题目: 机械制造专业方向课程综合设计 作者所在系部: 机械工程系 作者所在专业: 机械设计制造及其自动化 作者所在班级: B09112 作 者 姓 名 : 涂蛟 指导教师姓名: 黄卫 完 成 时 间 : 2013-01-03 目录一、零件的主要技术条件分析2二、选择毛坯、确定毛坯尺寸32.1 零件的生产类型32.2 选择毛坯32.3 确定机械加工余量32.4 确定毛坯尺寸32.5确定毛坯尺寸公差3三、选择加工方法、制定工艺路线43.1 定位基准的选择43.2 零件表面加工方法的选择43.3 制定工艺路线4四、工序设计54.1 选择加工设备与工艺装备54.2 确定工序尺寸6五、确定切削用量65.1 工序切削用量的确定65.2 工序切削用量的确定75.3 工序切削用量的确定75.4 工序切削用量的确定75.5 工序切削用量的确定75.6 工序切削用量的确定85.7 工序切削用量的确定85.8 工序切削用量的确定85.9 工序切削用量的确定85.10工序、切削用量的确定9六、设计总结9参考文献10专业方向课程综合设计任务书课题名称 零件的工艺和专用工装设计完成时间3周指导教师黄卫职称学生姓名 涂蛟班 级B09112总体设计要求和技术要点设计要求:1. 学会设计给定零件的工艺规程,并根据要求完成机械加工工艺过程卡片相应的内容,最终掌握中等复杂零件的机械加工工艺过程的设计能力;2. 学会专用机床夹具的设计方法,并完成装配图的绘制。3. 学会运用各种设计资料、手册、国家标准等。技术要点:1. 正确分析零件的结构和技术要求;2. 确定合理的机械加工工艺过程和各工序内容,包括定位基准的确定、加工方案的确定、加工顺序的确定、加工阶段的划分、加工余量以及工序尺寸、工时定额、切削用量的确定等;3. 根据某工序要求,确定专用夹具的定位方案、夹紧方案、对刀导引方案等等;4. 制定合理的机床夹具的总体方案,并画出装配图;5. 标注夹具的技术要求。工作内容及时间进度安排本设计时间为3周,其进度和时间安排如下(供参考):1. 熟悉零件及各种资料,对零件图进行结构和工艺分析 约8%2. 机械加工工艺过程设计(毛坯尺寸确定,拟定工艺路线,选择加工设备与工艺装备等) 约8%3.工序内容的设计(加工余量,切削用量,工序尺寸,工序简图,填写工艺过程卡片) 约25%4. 夹具设计(草图、总装图) 约40%5. 撰写说明书 约15%6. 质疑或答辩 约4% 课程设计成果1零件图 1张2. 机械加工工艺过程卡片: 1套(按规定格式)3机床夹具总装图: 1张(1:1)4. 夹具体零件图 1张5. 设计说明书: 1份(A4纸)题目:手柄机械加工工艺规程设计一、 零件的主要技术条件分析经分析,原图样的视图正确、完整、尺寸、公差及技术要求齐全。各表面的加工精度和表面粗糙度都不难获得。16的孔精度要求较高,公差等级为IT7, 并且和总长和中间手柄都有位置要求,其轴向设计基准是16孔的下表面。M16螺纹孔要求和中间手柄在同轴上,所以加工时应利用16孔制作专用夹具,保证其加工面在同轴向上。其余小孔尺寸容易保证,加工方便。总体来看,这个零件的工艺性良好。二、 选择毛坯、确定毛坯尺寸。2.1 零件的生产类型:成批生产2.2 选择毛坯毛坯类型:铸件,由于零件生产类型为成批生产,零件较为复杂,而铸造生产成本低,设备简单,故选择毛坯类型为铸件。铸造类型:砂型手工造型2.3 确定机械加工余量(公差等级1214级)机械加工实用手册P242,表5.2.2,砂型手工造型加工余量等级:IT11-IT13,选择加工余量等级IT12;加工余量等级:H ;表5.2.1,孔和端面尺寸均小于100mm,加工余量数值为:3.0-4.0mm;长度为167mm的加工余量为3.5-4.5mm;2.4 确定毛坯尺寸 M16螺孔取螺距P为2则大径为16mm,小径为14mm。表2-1 /mm零件尺寸单面加工余量毛坯尺寸根据16H73及310M16(14mm)3及38243及3301673170253及3312.5确定毛坯尺寸公差 表2-2 /mm毛坯尺寸公差偏差104.42.284.42.2305.02.517084315.02.5三、 选择加工方法、制定工艺路线 定位基准选择得合理与否,将直接影响所制订的零件加工工艺规程的质量。基准选择不当,往往会增加工序,或使工艺路线不合理,或使夹具设计困难,甚至达不到零件的加工精度(特别是位置精度)要求。3.1 定位基准的选择a.粗基准:以32外圆作为粗基准,加工16H7孔,可保证壁厚均匀,减小偏心。同时铣16H7的两端面,保证端面对16H7孔中心线的垂直度。b.精基准:主要考虑基准重合问题。选择16H7孔的轴心线作为精基准,加工右端面(M16端面)。3.2 零件表面加工方法的选择本零件的加工面有内孔,端面,小孔,螺纹孔等,材料为HT200。以公差等级和表面粗糙度要求,参考有关资料,其加工方法选择如下。a. 16H7孔 公差为IT7,表面粗糙度为Ra 3.2m,需进行钻、半精镗、精镗。b. 尺寸24mm的两端面,为未注公差尺寸,表面粗糙度为Ra 3.2m,根据GB1800-79规定其公差等级选IT7,需进行粗铣、半粗铣、精铣。c. 螺纹孔M16的端面,为未注公差尺寸,根据GB1800-79规定其公差等级选IT7,表面粗糙度为Ra 3.2m,需进行粗铣、半粗铣、精铣。d. M16螺纹孔,为未注公差尺寸,根据GB197-1981规定其顶径公差等级选IT7,基本偏差为G(+0.038、0),底孔需进行钻、半精镗、精镗,最后在螺孔加工机床加工螺纹。e. 工艺螺孔M5,在螺孔加工机床上完成f. 锥销孔4配作,先钻底孔,然后用锥铰刀铰成与锥销尺寸相同的锥孔。g. 中间手柄的加工表面,上下端面和侧表面,粗糙度为Ra 3.2m,需进行粗铣和半精铣。h. 半径为R20的面,表面粗糙度Ra6.3m用锉刀挫光。3.3 制定工艺路线工序:以32孔外圆和下端面定位,在镗床粗镗16H7孔;工序:以32孔外圆和下端面定位,在铣床粗铣24mm上端面;粗铣167的右端面;粗铣25mm上端面、侧面;工序:以32孔外圆和下端面定位,在镗床半精镗16H7孔;工序:以16H7孔和上端面定位,在铣床粗铣、半精铣25mm下端面;半精铣167的右端面;粗铣、半精铣24mm下端面;工序:以中间手柄和167的右端面定位,在镗床精镗16H7孔;工序:以32孔外圆和下端面定位,在铣床半精铣、精铣24mm上端面;半精铣25mm上端面、侧面;工序:以32孔外圆和上端面定位,在铣床半精铣、精铣24mm下端面;精铣M16处的端面;倒圆角R2;工序:以32孔外圆和下端面定位,在卧式钻床钻M16底孔;钻M5底孔工序:以32孔外圆和下端面定位,在卧式镗床粗镗、半精镗、精镗M16孔工序:丝锥加工M16螺纹,丝锥加工M5螺纹工序:采用专用的分度夹具在立式钻床加工30角度的锥销孔4;工序:R20圆弧用锉刀锉光,表面粗糙度Ra6.3m工序:终检四、 工序设计4.1 选择加工设备与工艺装备(1) 选择机床工序:镗床T5120工序:铣床X5020工序:镗床T5120工序:铣床X5020工序:镗床T5120工序:铣床X5020工序:铣床X5020工序:卧式钻床Z6220工序:卧式镗铣床T6120工序:铣床X5020工序:采用专用的分度夹具在立式钻床加工30Z5150。(2) 选择夹具由于该零件加工表面不在同一平面,所以须设计专用夹具配合通用夹具加工,工序、使用通用夹具即可,钻4孔时选用分度夹具。(3) 选择刀具加工16孔选用硬质合金镗刀,粗加工用YG8,半精加工和精加工用YG6;零件的加工表面大多为平面,且精度要求不高,所以铣刀选用高速钢的圆柱形铣刀,铣削宽度ae60,深度ap4,齿数z=10,根据机械加工实用手册,取铣刀直径D=75mm。选择刀具前角o10后角周齿o12,端齿o8;钻4mm小孔,直接用4mm的钻头钻出来;加工M16螺孔的底孔,选用硬质合金镗刀,粗加工用YG8,半精加工和精加工用YG6。加工螺纹,根据GB/T3464.3-94,采用螺距p为2mm,d1=12.5mm,l=32mm,L=90mm的丝锥,加工M5螺纹孔,根据GB/T3464.3-94,用采用螺距p为0.8mm,d1=4mm,l=16mm,L=50mm的丝锥。(4) 选择量具 选择量具有:读值为0.02、量程为0200mm游标卡尺。4.2 确定工序尺寸 零件表面多次加工的工序尺寸只和加工余量有关,前面已确定的零件表面的毛坯余量,应将毛坯余量分为各工序加工余量,然后由后往前计算工序尺寸。根据各加工方法能达到的公差等级,选定未注公差尺寸公差等级:24(IT8)mm,167(IT8)mm,25(IT9)mm,M16(IT7)mm。表4-1零件表面的工序加工余量、工序尺寸及公差、表面粗糙度 /mm加工表面工序双边余量工序尺寸及公差表面粗糙度/m粗半精精粗半精精粗半精精16H74.610.414.615.616H7Ra12.5Ra6.3Ra3.2M164.610.412.613.6M16Ra12.5Ra6.3Ra3.224321282524Ra12.5Ra6.3Ra3.2167321171168167Ra12.5Ra6.3Ra3.225321292625Ra12.5Ra6.3五、 确定切削用量切削用量包括背吃刀量ap、进给量f和切削速度c。切削用量的选择原则:在保证加工质量,降低成本和提高生产效率的前提下,使ap、f、c的乘积最大。当ap、f、c的乘积最大时,工序的切削时间最短。选择切削用量时先选择背吃刀量,进给量,再确定切削速度。5.1工序切削用量的确定本工序为粗镗(16H7孔)。已知加工材料为HT200,铸件;机床为T5120型立式镗床。确定粗镗16mm孔的切削用量。所选刀具硬质合金镗刀,YG8材质。确定背吃刀量ap:粗镗双边余量为4.6mm,则ap为单边余量,ap=2.3mm。确定进给量f:查机械加工实用手册,选用硬质合金镗刀,镗刀每转进给量为0.5mm/r。确定切削速度c :c=60m/min;5.2工序切削用量的确定本工序为粗铣端面。已知加工材料为HT200,铸件;机床为X5020型铣床。所选刀具为高速钢圆柱形铣刀。确定背吃刀量ap:粗铣24mm上端面双边余量为3mm,则ap为单边余量,ap1=1.5mm。粗铣167的右端面双边余量为2 mm,ap2=1mm。粗铣25mm上端面、侧面双边余量3mm,ap3=1.5mm;确定进给量f:查机械加工实用手册,选用高速钢圆柱形铣刀,铣刀每齿进给量为0.15mm/z,铣刀有10齿,即1.5mm/r。确定切削速度c:查机械加工实用手册c=42m/min;5.3工序切削用量的确定本工序为半精镗(16H7孔)。机床为T5120型立式镗床。刀具硬质合金镗刀,YG6材质;确定背吃刀量ap:粗镗双边余量为1mm,则ap为单边余量,ap=1/2=0.5mm。确定进给量f:查机械加工实用手册,选用硬质合金镗刀,镗刀每转进给量为0.5mm/r。确定切削速度c:c=80m/min;5.4工序切削用量的确定本工序为粗铣、半精铣端面。机床为X5020铣床。刀具为高速钢圆柱形铣刀。确定背吃刀量ap:粗铣、半精铣24mm下端面双边余量为3mm、2mm,则ap为单边余量,ap1=1.5mm,ap2 =1mm;粗铣、半精铣25mm下端面双边余量3mm、2mm,ap3=1.5mm,ap4=1mm;半精铣167的右端面单边余量为2mm,ap5=1mm。确定进给量f:查机械加工实用手册,选用高速钢圆柱形铣刀,铣刀每转进给量为1.5mm/r。确定切削速度c:查机械加工实用手册c=42m/min;5.5工序切削用量的确定本工序为精镗(16H7孔)。机床为T5120立式镗床。所选刀具硬质合金镗刀,YG6材质。确定背吃刀量ap:精镗双边余量为0.4mm,则ap为单边余量,ap=0.2mm。确定进给量f:查机械加工实用手册,选用硬质合金镗刀,镗刀每转进给量为0.3mm/r。确定切削速度c:c=60m/min;5.6工序切削用量的确定本工序为半精铣、精铣24mm上端面;半精铣25mm上端面、侧面;机床为铣床X5020,刀具为高速钢圆柱形铣刀;确定背吃刀量ap:半精铣、精铣24mm上端面双边余量为2mm、1mm,则ap为单边余量,ap1=1mm,ap2 =0.5mm;半精铣25mm下端面双边余量2mm,ap3=1mm;确定进给量f:查机械加工实用手册,选用高速钢圆柱形铣刀,铣刀每转进给量为1.0mm/r。确定切削速度c:查机械加工实用手册c=42m/min;5.7工序切削用量的确定本工序为半精铣、精铣24mm下端面;精铣167的右端面;机床为铣床X5020,刀具为高速钢圆柱形铣刀;确定背吃刀量ap:半精铣、精铣24mm下端面双边余量为2mm、1mm,则ap为单边余量,ap1=1mm,ap2 =0.5mm;精铣167的右端面双边余量为1mm, ap3 =0.5mm;确定进给量f:查机械加工实用手册,选用高速钢圆柱形铣刀,铣刀每转进给量为1.0mm/r。确定切削速度c:查机械加工实用手册c=42m/min;5.8工序切削用量的确定本工序为钻孔,机床为卧式钻床Z6220,直接用直径为12钻头钻底孔,深度约为32mm,单边余量为ap =6mm。用直径为4钻M5底孔,通孔,单边余量为ap =2mm。5.9工序切削用量的确定本工序为粗镗、半精镗、精镗M16孔,刀具为硬质合金镗刀,粗加工用YG8,半精加工和精加工用YG6;机床为卧式镗铣床T6120确定背吃刀量ap:粗镗、半精镗、精镗M16孔双边余量为4.6mm、1mm、0.4mm, ap1=2.3mm,ap2 =0.5mm ,ap3 =0.2mm;确定进给量f:查机械加工实用手册,选用硬质合金镗刀,粗镗、半精镗、精镗镗刀每转进给量分别为0.8mm/r、0.4mm/r、0.2mm/r。确定切削速度c:查机械加工实用手册,粗镗、半精镗、精镗镗刀切削速度分别为c1=60m/min,c2=80m/min,c3=60m/min;5.10工序、切削用量的确定这三道工序,工序用丝锥攻螺纹,M16用螺距p为2mm,d1=12.5mm,l=32mm,L=90mm的丝锥;M5用螺距p为0.8mm,d1=4mm,l=16mm,L=50mm的丝锥。工序在立式钻床Z5150加工,采用专用的分度夹具加工角度30的锥销孔通孔。工序钳工在钳工台将R20的圆弧锉光到粗糙度为Ra6.3m六、 设计总结经过短暂充实的课程设计,我深深了解了关于夹具设计原理,夹具定位作用,以及有关工艺图,工艺流程的制定方法.这不仅让我加深了对课本上知识的理解, 通过亲身实践,让我有更好的能力去分析这类问题,以及这类问题的解决方式.、还有,我更加熟练地掌握了CAD制图方法,和用Solidworks三维制图的方法。这些对我以后工作都有莫大的帮助。 参考文献1 李益民 编,机械制造工艺设计简明手册 机械工业出版社,1994.72 艾兴,肖诗纲 编切削用量简明手册第三版 机械工业出版社,2002.63 赵家齐 编 机械制造工艺学课程设计指导书第二版 机械工业出版社,2004.2指导教师评语及设计成绩 评 语 课程设计成绩: 指导教师: 日期: 年 月 日专业方向课程综合设计任务书课题名称 零件的工艺和专用工装设计完成时间3周指导教师黄卫职称学生姓名 涂蛟班 级B09112总体设计要求和技术要点设计要求:1. 学会设计给定零件的工艺规程,并根据要求完成机械加工工艺过程卡片相应的内容,最终掌握中等复杂零件的机械加工工艺过程的设计能力;2. 学会专用机床夹具的设计方法,并完成装配图的绘制。3. 学会运用各种设计资料、手册、国家标准等。技术要点:1. 正确分析零件的结构和技术要求;2. 确定合理的机械加工工艺过程和各工序内容,包括定位基准的确定、加工方案的确定、加工顺序的确定、加工阶段的划分、加工余量以及工序尺寸、工时定额、切削用量的确定等;3. 根据某工序要求,确定专用夹具的定位方案、夹紧方案、对刀导引方案等等;4. 制定合理的机床夹具的总体方案,并画出装配图;5. 标注夹具的技术要求。工作内容及时间进度安排本设计时间为3周,其进度和时间安排如下(供参考):1. 熟悉零件及各种资料,对零件图进行结构和工艺分析 约8%2. 机械加工工艺过程设计(毛坯尺寸确定,拟定工艺路线,选择加工设备与工艺装备等) 约8%3.工序内容的设计(加工余量,切削用量,工序尺寸,工序简图,填写工艺过程卡片) 约25%4. 夹具设计(草图、总装图) 约40%5. 撰写说明书 约15%6. 质疑或答辩 约4% 课程设计成果1零件图 1张2. 机械加工工艺过程卡片: 1套(按规定格式)3机床夹具总装图: 1张(1:1)4. 夹具体零件图 1张5. 设计说明书: 1份(A4纸)工序1工序2工序3工序4工序5工序6工序7工序8工序9工序10工序11工序12 机械加工工艺过程卡(工厂名)机械加工工艺过程卡产品名称及型号手柄(C1318自动车床)零件名称手柄零件图号材料名称铸铁毛坯种类砂型手工造型每件重量(kg)毛重第1页牌号HT200尺寸净重共13页每料件数1每台件数每批件数工序号工序名工序内容加工车间设备名称及编号工艺装备名称及编号时间定额/min夹具刀具单件准备-终结粗镗粗镗16H7孔镗床 T5120通用夹具硬质合金镗刀YG8粗铣粗铣24mm上端面;粗铣167的右端面;粗铣25mm上端面、侧面铣床 X5020通用夹具高速钢圆柱形铣刀半精镗半精镗16H7孔镗床 T5120专用夹具硬质合金镗刀YG6半精铣粗铣、半精铣25mm下端面、24mm下端面;半精铣167的右端面铣床 X5020专用夹具高速钢圆柱形铣刀精镗精镗16H7孔镗床 T5120专用夹具硬质合金镗刀YG6精铣半精铣、精铣24mm上端面;半精铣25mm上端面铣床X5020专用夹具高速钢圆柱形铣刀精铣半精铣、精铣24mm下端面;精铣M16处的端面;倒圆角R2铣床 X5020专用夹具高速钢圆柱形铣刀钻孔钻M16底孔;钻M5底孔卧式钻床Z6220专用夹具硬质合金钻头精镗粗镗、半精镗、精镗M16孔卧式镗铣床 T6120专用夹具硬质合金镗刀 YG6攻螺纹丝锥加工M16螺纹,丝锥加工M5螺纹钳工台专用夹具丝锥钻锥销孔加工30角度的锥销孔4立式钻床Z5150分度夹具丝锥锉光用锉刀锉光R20圆弧钳工台专用夹具锉刀编制校对审核机械加工工序卡1(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第2页手柄粗镗共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式镗床T5120普通夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1粗镗16H7孔12.30.5/(mm/r)36060镗刀YG8编制 校对 审核 机械加工工序卡2X2(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第3页手柄粗铣共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式铣床X5020普通夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1粗铣24mm上端面11.51.5/(mm/r)52042铣刀2粗铣167的右端面111.5/(mm/r)52042铣刀 3粗铣25mm上端面、侧面11.51.5/(mm/r)52042铣刀编制 校对 审核 机械加工工序卡3(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第4页手柄半精镗共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式镗床T5120专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1半精镗16H7孔10.50.5/(mm/r)36080镗刀YG6编制 校对 审核 机械加工工序卡4X3(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第5页手柄半精铣共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式铣床X5020专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1粗铣25mm下端面11.51.5/(mm/r)52042铣刀2半精铣25mm下端面111.5/(mm/r)52042铣刀3粗铣24mm下端面11.51.5/(mm/r)52042铣刀4半精铣24mm下端面111.5/(mm/r)52042铣刀5半精铣167的右端面111.5/(mm/r)52042铣刀编制 校对 审核 机械加工工序卡5(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第6页手柄精镗共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式镗床T5120专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1精镗16H7孔10.20.3/(mm/r)36060镗刀YG6编制 校对 审核 机械加工工序卡6X2(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第7页手柄精铣共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式铣床X5020专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1半精铣24mm上端面111/(mm/r)52042铣刀2精铣24mm上端面10.51/(mm/r)52042铣刀3半精铣25mm上端面111/(mm/r)52042铣刀编制 校对 审核 机械加工工序卡7X2(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第8页手柄精铣共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式镗床T5120专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1半精铣24mm下端面111.0/(mm/r)52042铣刀2精铣24mm下端面10.51.0/(mm/r)52042铣刀3精铣M16处的端面10.51.0/(mm/r)52042铣刀4倒圆角R21-42铣刀编制 校对 审核 机械加工工序卡8(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第9页手柄钻孔共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液卧式钻床Z6220专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1钻M16底孔16680钻头2钻M5底孔12680钻头编制 校对 审核 机械加工工序卡9(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第10页手柄精镗共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液卧式镗铣床T6120专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1粗镗M16孔12.30.8/(mm/r)36060镗刀YG82半精镗M16孔10.50.4(mm/r)36080镗刀YG63精镗M16孔10.20.2(mm/r)36060镗刀YG6编制 校对 审核 机械加工工序卡10(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第11页手柄攻螺纹共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液钳工台专用夹具配合普通夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1丝锥加工M16螺纹1丝锥2丝锥加工M5螺纹1丝锥编制 校对 审核 机械加工工序卡11(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第12页手柄钻锥销孔共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式钻床Z5150分度夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1加工30角度的锥销孔412680钻头编制 校对 审核 机械加工工序卡12(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第13页手柄锉光共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液钳工台专用夹具配合普通夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1锉光R20圆弧1锉刀编制 校对 审核 14 机械加工工艺过程卡(工厂名)机械加工工艺过程卡产品名称及型号手柄(C1318自动车床)零件名称手柄零件图号材料名称铸铁毛坯种类砂型手工造型每件重量(kg)毛重第1页牌号HT200尺寸净重共13页每料件数1每台件数每批件数工序号工序名工序内容加工车间设备名称及编号工艺装备名称及编号时间定额/min夹具刀具单件准备-终结粗镗粗镗16H7孔镗床 T5120通用夹具硬质合金镗刀YG8粗铣粗铣24mm上端面;粗铣167的右端面;粗铣25mm上端面、侧面铣床 X5020通用夹具高速钢圆柱形铣刀半精镗半精镗16H7孔镗床 T5120专用夹具硬质合金镗刀YG6半精铣粗铣、半精铣25mm下端面、24mm下端面;半精铣167的右端面铣床 X5020专用夹具高速钢圆柱形铣刀精镗精镗16H7孔镗床 T5120专用夹具硬质合金镗刀YG6精铣半精铣、精铣24mm上端面;半精铣25mm上端面铣床X5020专用夹具高速钢圆柱形铣刀精铣半精铣、精铣24mm下端面;精铣M16处的端面;倒圆角R2铣床 X5020专用夹具高速钢圆柱形铣刀钻孔钻M16底孔;钻M5底孔卧式钻床Z6220专用夹具硬质合金钻头精镗粗镗、半精镗、精镗M16孔卧式镗铣床 T6120专用夹具硬质合金镗刀 YG6攻螺纹丝锥加工M16螺纹,丝锥加工M5螺纹钳工台专用夹具丝锥钻锥销孔加工30角度的锥销孔4立式钻床Z5150分度夹具丝锥锉光用锉刀锉光R20圆弧钳工台专用夹具锉刀编制校对审核机械加工工序卡1(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第2页手柄粗镗共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式镗床T5120普通夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1粗镗16H7孔12.30.5/(mm/r)36060镗刀YG8编制 校对 审核 机械加工工序卡2X2(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第3页手柄粗铣共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式铣床X5020普通夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1粗铣24mm上端面11.51.5/(mm/r)52042铣刀2粗铣167的右端面111.5/(mm/r)52042铣刀 3粗铣25mm上端面、侧面11.51.5/(mm/r)52042铣刀编制 校对 审核 机械加工工序卡3(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第4页手柄半精镗共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式镗床T5120专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1半精镗16H7孔10.50.5/(mm/r)36080镗刀YG6编制 校对 审核 机械加工工序卡4X3(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第5页手柄半精铣共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式铣床X5020专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1粗铣25mm下端面11.51.5/(mm/r)52042铣刀2半精铣25mm下端面111.5/(mm/r)52042铣刀3粗铣24mm下端面11.51.5/(mm/r)52042铣刀4半精铣24mm下端面111.5/(mm/r)52042铣刀5半精铣167的右端面111.5/(mm/r)52042铣刀编制 校对 审核 机械加工工序卡5(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第6页手柄精镗共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式镗床T5120专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1精镗16H7孔10.20.3/(mm/r)36060镗刀YG6编制 校对 审核 机械加工工序卡6X2(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第7页手柄精铣共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式铣床X5020专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量具名称量具规格辅助工具1半精铣24mm上端面111/(mm/r)52042铣刀2精铣24mm上端面10.51/(mm/r)52042铣刀3半精铣25mm上端面111/(mm/r)52042铣刀编制 校对 审核 机械加工工序卡7X2(工厂名)机械加工工序卡产品名称零件名称零件图号工序名称工序号第8页手柄精铣共13页车间工段材料名称材料牌号铸铁HT200同时加工件数每料件数单件时间/ min准备终结时间 / min11设备名称设备编号夹具名称工作液立式镗床T5120专用夹具无工步号工步内容走刀次数切削用量工时定额/min刀具、量具及辅助工具背吃刀量/mm进给量/(mm/r)或(mm/min)主轴转速/(r/min)切削速度/m/min基本时间辅助时间工作地服务时间刀具名称刀具编号量
