微电机壳的夹具设计
“微电机壳”零件的机械加工工艺规程编制及工艺装备设计
微电机壳的机械加工工艺规程及钻两端面φ111mm上的M5-7H的螺纹孔夹具设计
微电机壳的机械加工工艺规程及工艺装备设计
微电机壳的机械加工工艺规程及夹具设计
微电机壳的机械加工工艺规程及钻M5-7H孔夹具设计【优秀工艺装备+4张CAD图纸】
【带工艺过程卡片全套+13页@正文8300字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat
专用夹具零件图.dwg
夹具装配.dwg
微电机壳零件图.dwg
机械加工工艺过程卡片.doc
正文.doc
毛坯图.dwg
目 录
序言4
一、零件的分析 4
（一）零件的作用4
（二）计算生产纲领，确定生产类型5
（三）零件的工艺分析5
二、工艺规程设计6
（一）确定毛坯的制造形式6
（二）基面的选择6
（三）制定工艺路线6
（四）机械加工余量、工序尺寸及毛坯尺寸的确定7
（五）确定切削用量及基本工时8
三、专用夹具设计11
（一）设计主旨11
（二）夹具设计12
四、课程设计心得体会12
五、参考文献13
任务书
设计题目 设计“微电机壳”零件的机械加工工艺规程编制及工艺
备（生产纲领4000件）
设计内容： （1）产品零件图 1张；
（2）产品毛坯图 1张；
（3）机械加工工艺过程卡片 1套；
（4）机械加工工序卡片 1套；
（5）课程设计说明书 1份；
（6）夹具设计装配图 1份；
（7）夹具设计零件图 1份；
序 言
机械制造工艺学课程设计是在学完了机械制造工艺学课程后，综合运用以前所学有关机械专业知识，进行零件加工工艺过程设计。其目的在于巩固、加深扩展机械制造技术及其他有关先修课程的理论知识，把理论知识和生产实践相结合，能够独立分析问题、解决问题，以及初步具备中等复杂程度零件工艺规程的能力。 本设计包括两个部分内容：第一部分为生产纲领、生产类型、工艺性分析和零件图的审查。第二部分为毛坯的选择，根据图纸具体地阐明了毛坯选择类型以及尺寸。零件加工工艺规程设计是设计的核心部分，具体地列出了设计思路以及整个零件加工工艺过程。它包括定位基准的选择、确定表面的加工方法、确定机械加工余量、工序尺寸及公差、机床设备及工艺设备的选择、确定切削用量与基本工时。 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加社会工作打下一个良好的基础。 设计从还存在许多的不足，恳请老师批评指正。
一、零件的分析
（一）零件的作用
题目给定的零件是微电机壳，是圆环形厚度为4mm。其作用，一是支撑和固定电机，二是固定电机转子，使转子能够平稳转动。零件的两端各有均布3xM5—7H螺纹孔，用以安装和固定端盖。距离圆心往下65-0.1/-0.4mm有支撑厚度为8mm，长度为100mm,从零件端面各缩进5mm的底座,有四个φ8鍯孔φ12m均布用以固定电机。零件φ114mm内圆有6块宽为12mm，高为6mm的肋板均布，零件图如下图所示：
五、参考文献
1、王斌武主编----《机械制造工艺课程设计指导》
2、吴拓 郧建国主编-----《机械制造工程》（第二版）
3、孙本绪主编----《机械加工余量手册》
4、陈家芳主编------《实用金属切削加工工艺手册》（第二版）
- 内容简介：
-

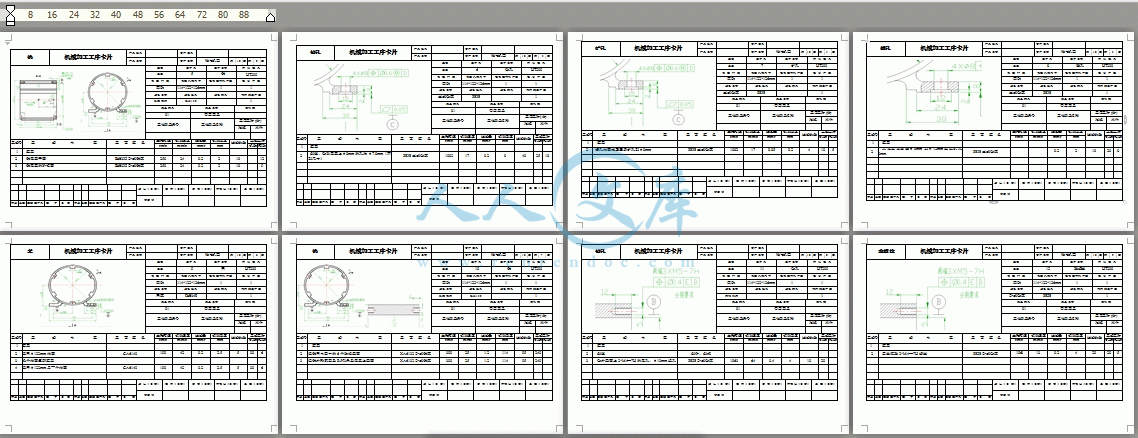

机械制造工艺学课程设计加工工艺过程卡片加工工序卡片 班 级： 学 号： 设计者： 日 期: 桂林航天工业高等专科学校 机械工程系微电机壳机械加工工艺过程卡片产品型号零件图号产品名称零件名称 微电机壳共10 页第1 页材 料 牌 号 HT200毛 坯 种 类铸铁毛坯外形尺寸 114*122*126mm每毛坯件数 1每 台 件 数 备 注 工 序 号 工 名 序 称 工 序 内 容 车 间 工 段设 备工 艺 装 备 工 时 准终 单件1备料2铸造锻造毛坯铸工3清砂清砂金工4热处理退火（消除内应力） 人工时效金工5铣粗铣底座底面金工XA6132卧式铣床专用夹具 高速钢圆柱铣刀6钻孔划线，钻削底座上7.8mm的孔（不到尺寸金工Z535立式钻床专用夹具 高速钢复合钻头7扩孔按孔端面找正压紧扩孔到8mm金工Z535立式钻床专用夹具8镗孔从底座底面镗8mm到12mm鍯头沉孔2mm金工Z535立式钻床专用夹具9车粗车122mm两个端面金工CA6140车床专用夹具10铣粗铣车内圆中的6个肋板表面和外圆表面及底座上表面金工XA6132卧式铣床专用夹具11钻孔划线，钻外表面上2M47H的底孔，10mm通孔金工Z535立式钻床专用夹具12攻螺纹用丝锥攻2M47H螺纹金工Z535立式钻床专用夹具13攻螺纹攻两端面3M5-7H金工Z535立式钻床专用夹具14去毛刺去除全部毛刺钳工钳工台15终检按零件图样要求全面检查质检 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期 铣机械加工工序卡片产品型号零件图号产品名称零件名称微电机壳共 10页第2 页 车间工序号工序名称材 料 牌 号金工 5铣 HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁114*122*126mm11设备名称设备型号设备编号同时加工件数卧式铣床XA61321夹具编号夹具名称切削液01专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助 1装夹2 铣底座平面XA6132卧式铣床250240.2210123 铣底座的阶梯面XA6132卧式铣床250240.22109 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期钻孔机械加工工序卡片产品型号零件图号产品名称零件名称微电机壳共10页第 3页车间工序号工序名称材 料 牌 号金工 6 钻孔HT200 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁114*122*126mm11设备名称设备型号设备编号同时加工件数立式钻床Z5351夹具编号夹具名称切削液01专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助 1装夹2划线，钻削底座上8mm的孔为7.8mm（不到尺寸）Z535立式钻床1082170.28402510 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期扩孔机械加工工序卡片产品型号零件图号产品名称零件名称微电机壳共10页第4 页车间工序号工序名称材 料 牌 号金工 7 扩孔HT200 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁114*122*126mm11设备名称设备型号设备编号同时加工件数立式钻床Z5351夹具编号夹具名称切削液01专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助 1装夹2按孔端面找正压紧扩孔到8mmZ535立式钻床1082170.050.24105 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期镗孔机械加工工序卡片产品型号零件图号产品名称零件名称微电机壳共10页第5 页车间工序号工序名称材 料 牌 号金工 8 镗孔HT200 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁114*122*126mm11设备名称设备型号设备编号同时加工件数立式钻床Z5351夹具编号夹具名称切削液01专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助 1装夹2 从底座底面镗8mm到12mm鍯头沉孔2mmZ535立式钻床0.2210208 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期车机械加工工序卡片产品型号零件图号产品名称零件名称微电机壳共10页第6 页车间工序号工序名称材 料 牌 号金工 9车 HT200 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁114*122*126mm11设备名称设备型号设备编号同时加工件数车床CA61401夹具编号夹具名称切削液01专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助 1装夹2粗车122mm端面CA6140190420.22.553063换个端面重新装夹4粗车122mm另一个端面CA6140190420.22.55306 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期铣机械加工工序卡片产品型号零件图号产品名称零件名称微电机壳共10页第7 页车间工序号工序名称材 料 牌 号金工 10 铣HT200 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁114*122*126mm11设备名称设备型号设备编号同时加工件数卧式铣床XA61321夹具编号夹具名称切削液01专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助 1装夹2粗铣车内圆中的6个肋板表面XA6132卧式铣床300251.2114952403粗铣外轮廓圆及R5倒角及底座上表面XA6132卧式铣床300251.211495240 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期钻孔机械加工工序卡片产品型号零件图号产品名称零件名称微电机壳共10页第8 页车间工序号工序名称材 料 牌 号金工11 钻孔 HT200毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁114*122*126mm11设备名称设备型号设备编号同时加工件数万能机床1夹具编号夹具名称切削液01专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助 1装夹2 划线划针、划规3 钻外表面上2*M47H的底孔，10mm通孔Z525卧式钻床1063640.441020 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期攻螺纹机械加工工序卡片产品型号零件图号产品名称零件名称微电机壳共10页第9 页车间工序号工序名称材 料 牌 号金工 12 攻螺纹HT200 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁114*122*126mm11设备名称设备型号设备编号同时加工件数卧式钻床Z5251夹具编号夹具名称切削液01专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助 1装夹2 用丝锥攻2*M47H螺纹Z525卧式钻床1063130.2420205 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期攻螺纹机械加工工序卡片产品型号零件图号产品名称零件名称微电机壳共10页第10 页车间工序号工序名称材 料 牌 号金工 13 攻螺纹HT200 毛 坯 种 类毛坯外形尺寸每毛坯可制件数每 台 件 数铸铁114*122*126mm11设备名称设备型号设备编号同时加工件数卧式钻床Z5251夹具编号夹具名称切削液01专用夹具工位器具编号工位器具名称工序工时 (分)准终单件工步号工 步 内 容工 艺 装 备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助 1装夹2 找基准划线划针、划规3 攻两端面3*M5-7H螺纹Z525卧式钻床10630.2212618020 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记处数更改文件号签 字 日 期标记处数更改文件号签 字 日 期机械制造工艺学课程设计说明书设计题目 设计“微电机壳”零件的机械加工工艺规程编制及工艺装备（生产纲领4000件） 设 计 者: 指导教师： 设计日期： 评定成绩：桂林航天工业学院 机械工程系目 录课程设计说明书正文3序言4一、零件的分析 4（一）零件的作用4（二）计算生产纲领，确定生产类型5（三）零件的工艺分析5二、工艺规程设计6（一）确定毛坯的制造形式6（二）基面的选择6（三）制定工艺路线6（四）机械加工余量、工序尺寸及毛坯尺寸的确定7（五）确定切削用量及基本工时8三、专用夹具设计11 （一）设计主旨11 （二）夹具设计12四、课程设计心得体会12五、参考文献 13六、附录13桂林航天工业高等专科学校机械制造工艺学课程设计任务书设计题目 设计“微电机壳”零件的机械加工工艺规程编制及工艺备（生产纲领4000件）设计内容： （1）产品零件图 1张； （2）产品毛坯图 1张；（3）机械加工工艺过程卡片 1套；（4）机械加工工序卡片 1套； （5）课程设计说明书 1份； （6）夹具设计装配图 1份； （7）夹具设计零件图 1份；序 言机械制造工艺学课程设计是在学完了机械制造工艺学课程后，综合运用以前所学有关机械专业知识，进行零件加工工艺过程设计。其目的在于巩固、加深扩展机械制造技术及其他有关先修课程的理论知识，把理论知识和生产实践相结合，能够独立分析问题、解决问题，以及初步具备中等复杂程度零件工艺规程的能力。 本设计包括两个部分内容：第一部分为生产纲领、生产类型、工艺性分析和零件图的审查。第二部分为毛坯的选择，根据图纸具体地阐明了毛坯选择类型以及尺寸。零件加工工艺规程设计是设计的核心部分，具体地列出了设计思路以及整个零件加工工艺过程。它包括定位基准的选择、确定表面的加工方法、确定机械加工余量、工序尺寸及公差、机床设备及工艺设备的选择、确定切削用量与基本工时。 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加社会工作打下一个良好的基础。 设计从还存在许多的不足，恳请老师批评指正。一、零件的分析（一）零件的作用题目给定的零件是微电机壳，是圆环形厚度为4mm。其作用，一是支撑和固定电机，二是固定电机转子，使转子能够平稳转动。零件的两端各有均布3xM57H螺纹孔，用以安装和固定端盖。距离圆心往下65-0.1/-0.4mm有支撑厚度为8mm，长度为100mm,从零件端面各缩进5mm的底座,有四个8鍯孔12m均布用以固定电机。零件114mm内圆有6块宽为12mm，高为6mm的肋板均布，零件图如下图所示：（二） 计算生产纲领，确定生产类型所给任务的零件是微电机壳的设计，是机器中的零件。假定该机器年产量为4000台，且每台机器上仅有一件，若取其备品为5%，机械加工废品为1%，则该零件的年生产纲领为N=Qm(1+5%+1%)=4000(1+5%+1%)=4240件/年 由上式可知，该零件的年产量为4240件，由零件的特征可知，它属于机体小零件，因此可以确定其生产类型为单件大批量生产。（三）零件的工艺分析微电机壳共有3组加工表面，它们有一定的位置要求。现分述如下：1、以厚度为8mm的底座底面和上表面这一组加工表面包括：两个底面尺寸为30*100mm，粗糙度为3.2，平行度为0.05，还有以底面为基准在平面上的4个8mm鍯孔12mm，其中孔中心与零件中心线尺寸为 50mm,孔的中心度为0.6mm最大要求。还有底座与零件连接的倒圆角为5mm。2、114mm孔为中心的加工两端表面这一组加工表面包括：两端3*M57H螺纹孔深度为12mm，并与肋板界线圆中心度为0.4，分别以端面和肋板面为基准。端面的粗糙度为12.5。3、在102肋板界线圆中的各个肋板表面这一组加工表面包括：圆心与底座底面的平行度为0.1，肋板表面的粗糙度为3.2，内圆与肋板的倒圆为2mm。其中，主要加工12mm*6mm的均布肋板。还要加工尺寸为9mm，11mm，47mm中2xM47H和10mm的通孔。10mm孔的粗糙度为12.5。由以上分析可知，对于这几组加工表面而言，可以先加工底座的两个表面，然后借助于专用夹具加工另外的几个表面，并且保证它们之间的位置精度要求。 二、工艺规程设计（一）确定毛坯的制造形式零件材料为HT200。考虑到电机在运行中是高速运行的，产生热量，零件在工作过程中经常承受高温及交变载荷，因此应该选用铸造，以使材料不易变形，保证零件工作的可靠性。由于零件产量为4000件左右，达到大批量生产，而且零件的轮廓尺寸不大，故可采用砂型铸造。这对于提高生产率，保证价格质量也是有利的。（二）基面的选择基面的选择是工艺规程设计中的重要工作之一。基面选择得正确、合理，可以保证加工质量，提高生产效率。否则，就会使加工工艺过程问题百出，严重的还会造成零件大批报废，使生产无法进行。1、粗基准的选择对于一般的腔类零件而言，以外圆作为粗基准是完全合理的。按照有关粗基准的选择原则（即当零件有不加工表面时，应以这些不加工表面做粗基准；若零件有若干个不加工表面时，则应以与价格表面要求相对位置精度较高的不加工表面作为粗基准），现选取外圆122的不加工外轮廓表面为粗基准，利用一组短V形块支承这个外轮廓作为主要定位面，以消除x,y中四个自由度，再利用专用的夹具夹持外圆用以消除z轴中的两个自由度，达到完全定位。2、精基准的选择精基准的选择主要应该考虑基准重合的问题 。当设计基准与工序基准不重合时，应该进行尺寸换算。（三）制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领已确定为大批量生产的条件下，可以采用XA6132卧式铣床配以专用夹具，并尽量使工序集中来提高生产率。除此以外，还应考虑经济效果，以便降低生产成本。 1、工艺路线方案一：工序1：铣零件底座底面尺寸为30mm*100mm，并铣两个底面内侧6*2mm的阶梯面。工序2：铣零件122 0-0.63 mm两端面工序3：铣零件内圆中的6个肋板表面，铣122 0-0.63 mm的外表面和R5的倒角和底座的上表面工序4：4次钻底座上的孔8mm，鍯沉头孔12mm工序5：2次钻M47H的螺纹通孔，钻10mm的通孔工序6：6次攻两端面111上的M5-7H的螺纹孔，深度为12mm工序7：冲箭头工序8：终检2、工艺路线方案二：工序1：铣零件122 0-0.63两端面圆工序2：6次攻两端面111上的M5-7H的螺纹孔，深度为12mm工序3：铣零件内圆中的6个肋板表面，铣122 0-0.63 mm的外表面和R5的倒角和底座的上表面工序4：铣零件底座底面尺寸为24mm*100mm工序5：4次钻底座上的孔8mm，鍯沉头孔12mm工序6：2次钻M47H的螺纹通孔，钻10mm的通孔工序7：冲箭头工序8：终检3、工艺方案的比较和分析上述两个工艺方案的特点在与：方案一是先加工底座的底面，然后以此为基面加工零件的两个端面；而方案二则与其相反，先加工零件122 0-0.63两端面圆，然后再以此端面为基准加工底座的底面。经比较可见，先加工底座底面再加工两个端面和钻表面上的通孔，这时的位置较易保证，并且定位及装夹都比较方便。但方案二的装夹次数比较少。故决定将两个方案合理结合，具体工艺过程和加工路线确定如下：工序1：铣零件底座底面尺寸为30mm*100mm，并铣两个底面内 侧 6*100mm，厚度为2mm的阶梯面，选用XA6132卧式铣床和专用夹具。工序2：4次钻底座上的孔8mm，鍯沉头孔12mm，选用Z535立式钻床和专用夹具。工序3：车零件122 0-0.63 mm两端面圆，选用CA6140车床和专用夹具。工序4：铣零件内圆中的6个肋板表面，铣122 0-0.63 mm的外表面和R5的倒角和底座的上表面，选用XA6132卧式铣床和专用夹具。工序5： 钻M47H中底孔和10mm的通孔，选用Z535立式钻床和专用夹具。工序6：2次攻M47H的螺纹通孔，选用Z535立式钻床和专用夹具。工序7：次攻两端面111mm上的M5-7H的螺纹孔，深度为12 mm 选用Z535立式钻床和专用夹具。工序8：冲箭头工序9：终检（四） 机械加工余量、工序尺寸及毛坯尺寸的确定“微电机壳”零件材料为HT200，硬度为170-241HBS，生产类型为大批量生产，可采用砂型铸造。根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸：1、底座底面（30mm*100mm）考虑其厚度为8mm，与其连接外圆122mm的连接处为倒圆5mm，为了简化加工余量，现直接铸造两侧底座的尺寸为32*102mm，厚度为10mm，底面30X100和其中尺寸为6X100mm，高为2mm的阶梯面为自由尺寸公差，表面粗糙度值要求为3.2，只要求粗加工，此时尺寸加工余量2Z=2mm已能满足加工要求。2、4个孔8mm锪平12mm（底座）毛坯为实心，不冲孔。4个孔精度要求介于IT10IT11之间，以零件的轴线来定位。参考相关书籍和手册可以确定工序尺寸及余量为：钻孔： 7.8mm 钻孔： 8 mm 2Z=0.2mm镗鍯孔： 11mm 2Z=3mm扩鍯孔： 12 mm 2Z=1mm3、两个端面圆（114mm-122 0-0.63 mm） 要求表面粗糙度为12.5，外壳长度为114mm，则可以采用粗加工。参照相关手册确定122mm 0-0.63外壳毛坯长度为119mm，以及加工余量分配：粗铣两个端面： 115mm 2Z=4mm半精铣端面： 114mm4、内圆中6个肋板表面（102mm）要求外轮廓的直径是122 0-0.63 mm，要求内圆心轴线与底面的平行度为0.1，肋板表面粗糙度为3.2，肋板表面界线圆尺寸为12mm,肋板与内圆连接的倒圆为2mm。参照相关的工艺手册确定肋板的毛坯尺寸为宽14mmX长114mm,厚度为8mm和加工余量分配：铣肋板了两个侧面和倒圆：12mm 2Z=2mm粗铣肋板表面： 6.4mm 2Z=1.6mm半精铣肋板表面： 6mm 2Z=0.4mm外圆及倒角和底座上表面：2mm 2Z=2mm5、螺纹孔 (65mm、9mm、47mm -2*M47H) 攻螺纹孔：3.9mm 通孔攻螺纹孔：4mm 2Z=0.1mm 通孔通孔（65mm、9mm、11mm -10mm）钻孔：9.8mm 通孔钻孔：10mm 2Z=0.2mm 通孔由于毛坯以及各道工序（或工步）的加工都有加工工差，因此所规定的加工余量其实只是名义上的加工余量。实际上，加工余量有最大及最小之分。由于本设计规定的零件为大批量生产，应该采用调整法加工，因此在计算最大、最小加工余量时，应按调整法加工方式予以确定。（五）确定切削用量及基本时间切削用量包括背吃刀量、进给量f和切削速度V。确定顺序应该是先尽可能选取大的背吃刀量，然后尽可能选取大的进给量，最后再确定切削速度。工序1 铣零件底座底面切削用量及基本时间的确定1切削用量 本工序铣底座的两个阶梯面，所选刀具为高速钢圆柱铣刀其直径为d=6mm，齿数z=8。已知铣削宽度b=6mm，铣削深度2mm故机床选用XA6132卧式铣床。（1）确定每次进给量 根据机械制造技术基础查得每齿进给fz=0.200.30mm/z，现取fz=0.20mm/z。（2）选择铣刀磨钝标准及耐用度 根据机械制造技术基础查得铣刀刀齿后刀面的最大磨损量为0.8mm，耐用度T=120min。（3）确定切削速度和每齿进给量 根据切削用量简明手册所知，Vc=(Cr/Tmapxvfyv)Kv依据上述参数，查取Vc85mm/s，n=425r/min,Vf=438mm/s。 根据XA613型立式铣床主轴转速表查取，nc=250r/min,Vfc=400mm/s。（4）校验机床功率 根据资料所知，根据以上参数可知切削功率的修正系数k =1，则P = 2.5kw，P =0.8 kw，P =7.5P = PP P =7.50.8=6P = 2.5kw可知机床功率能满足要求。2基本时间 根据资料所知高速钢圆柱铣刀铣面基本时间为： T基=(l+y+ /nf)i=0.2min 辅助工时 t =0.2min t =0.15min工序2 4次钻底座上的孔8mm，鍯沉头孔12mm的切削用量及基本时间的确定1、 切削用量 本工序为钻底座8mm孔并锪沉头孔12mm，刀具选用高速钢复合钻头，使用切削液、确定进给量f 由于孔径和深度都不是很大，宜采用手动进给，fz=0.02mm/r。、选择钻头磨钝标准及耐用度 根据切削用量简明手册查得，钻头后刀面最大磨损量为0.8mm，耐用度T=50min。、确定钻削速度V 根据切削用量简明手册查得=670MPa的HT200的加工性为5类，进给量f=0.20mm/r，主轴转速 V=17m/min，n=1082r/min。根据Z535立式钻床说明书选择主轴实际转速.2 、基本时间钻8mm的通孔，基本时间为25s 辅助工时 t=10s锪沉头孔4x8mm孔，基本时间为50s 辅助工时 t=15s工序3：车零件122 0-0.63 mm两端面圆的切削用量及基本时间的确定1、切削用量的确定 本工序为车122mm的端面。所选刀具为后角0120，45度车刀，选用CA6140车床。a: 粗加工切削用量的确定 背吃刀量 根据加工余量确定。由资料可知端面加工时一般可取：ap= =(2/33/4)Z 其中Z为单边加工余量。因此可知ap =0.7Z。 即：ap =0.7x4=2.8.2、进给量f 进给量f的选择主要受刀杆、刀片、工件及机床进给机构等的强度、刚性的限制。实际生产中由查表确定。查表得：f = 0.4mm。切削速度 车削端面时：刀量确定后由公式可就算得切削速度。 计算公式为：Vc=(Cr/Tmapxvfyv)Kv公式中的系数查表可得: Cr=235, n=0.20 , Xv=0.15 ,Yv=0.45, Kv=1则计算得：端面加工Vc=42m/min主轴转速 n=189.5r/min3 、基本时间 粗车114mm端面Tj1=0.2min 辅助工时 t=0.15min工序4：铣零件内圆中的6个肋板表面，铣122 0-0.63 mm的外表面和R5的倒角和底座的上表面切削用量及基本时间的确定1切削用量的确定本工序为铣宽为12 mm的内圆肋板面和铣122 0-0.63 mm的外表面和R5的倒角和底座的上表面。所选刀具为切槽铣刀，铣刀直径d=6mm，z=10，已知铣削宽度a =12mm故机床选用XA6132卧式铣床。、确定每齿进给量f 根据机械制造技术基础，用切槽铣刀加工铸铁，查得每齿进给量f =0.520.10mm/z、现取f =0.52mm/z。、选择铣刀磨损标准及耐用度 根据机械制造技术基础，查得用铣刀加工铸铁，铣刀刀齿后刀面的最大磨损量为0.20mm，耐用度T=60min。、确定切削速度和每齿进给量f根据切削用量简明手册所知，依据铣刀直径d=10mm，铣削宽度a =12mm，耐用度T=60min时查取Vc98mm/s，n=439r/min,Vf=490mm/s。 根据XA6132型立式铣床主轴转速表查取，nc=300r/min,Vfc =475mm/s。、校验机床功率 据资料可知，切削功率的修正系数 k =1，则P = 2.8kw，P =0.8 kw，可知机床功率能满足要求。2 基本时间 根据资料所知高速钢圆柱铣刀铣面基本时间为： T基本=10.25min 辅助工时 t =0.70min工序5 2次攻M47H的螺纹通孔钻M47H中底孔和10mm的通孔的切削用量及基本时间的确定1、切削用量 刀具选用高速钢复合钻头，使用切削液、确定进给量f 由于孔径和深度都不是很大，宜采用手动进给，fz=0.02mm/r。、选择钻头磨钝标准及耐用度 根据切削用量简明手册查得，钻头后刀面最大磨损量为0.8mm，耐用度T=50min。、确定钻削速度V 根据切削用量简明手册查得=670MPa的HT200的加工性为5类，进给量f=0.20mm/r，主轴转速 V=17m/min，n=1082r/min。根据Z535立式钻床说明书选择主轴实际转速.2 、基本时间钻10mm的通孔，基本时间为25s 辅助工时 t=10s钻2xM4mm的通孔，基本时间为20s 辅助工时 t=10s工序6-7 次攻两端面111mm上的M5-7H的螺纹孔的切削用量及基本时间的确定本工序为攻孔M5mm、M4mm螺纹。1切削用量 刀具选用锥柄阶梯麻花钻，直径d1=4mm、d2=3mm,以及机用丝锥。钻床选用Z525卧式钻床，使用切削液。对于M5mm：、确定进给量f 由于孔径和深度都不大，宜采用手动进给。、选择钻头磨钝标准及耐用度 根据切削用量简明手册，钻头后到面最大磨损量为0.6mm，耐用度T=20min。、确定切削速度V 根据切削用量简明手册， =670MPa的HT200的加工性为5类，进给量可取f=0.16mm/r, V=13m/min,n=1063r/min,根据Z525卧式钻床说明书选择主轴实际转速。2、 基本时间攻5mm螺纹孔,攻丝,基本时间为45s.辅助工时大约为 t=45s3、 基本时间攻4mm螺纹孔，攻丝，基本时间为40s，辅助工时大约为 t=40s三、专用夹具的设计为了提高劳动生产效率，保证加工质量，降低劳动强度，通常需要设计专用夹具。经过与指导老师商量，决定设计第七道工序攻两端面111mm上的M5-7H的螺纹孔的专用夹具，本夹具将用于Z535立式钻床，刀具选用锥柄阶梯麻花钻，直径d1=4mm、d2=3mm,以及机用丝锥，使用切削液，对工件的两端进行螺纹孔加工。（一） 设计主旨在确定夹具设计方案时应当遵循的原则是： 确保工件的加工质量； 工艺性好，结构尽量简单； 使用性好，操作省力高效； 定位、夹紧快速、准确，能提高生产率； 经济性好，制造成本低廉。确定最合理的设计方案。 确定定位方案，设计定位装置。定位应符合“六点定位原则”。定位元件尽可能选用标准件。 确定夹紧方案，设计夹紧机构。夹紧可以用手动、气动、液压或其它动力源。重点应考虑夹紧力的大小、方向、作用点，以及作用力的传递方式，保证不破坏定位，不造成工件过量变形，不会有活动度为零的“机构”，并且应满足生产率的要求。 确定夹具整体结构方案。定位、夹紧确定之后，还要确定其它机构，如对刀装置、导引元件、分度机构、顶出装置等。最后设计夹具体，将各种元件、机构有机地连接在一起。 夹具精度分析。在绘制的夹具结构草图上，标注出初步确定的定位元件的公差配合关系及相互位置精度，然后计算定位误差，根据误差不等式关系检验所规定的精度是否满足本工序加工技术要求，是否合理。否则应采取措施
