基于UG填料箱盖工艺规程设计及夹具设计【5张CAD图纸+毕业论文】【答辩通过】

收藏

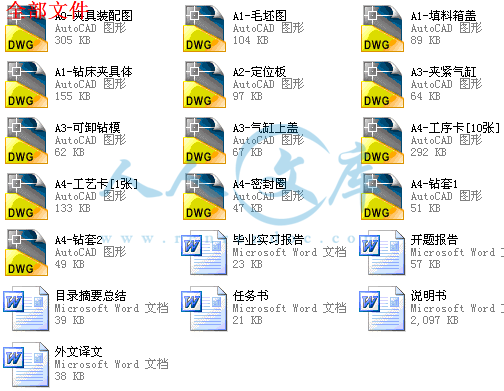

压缩包内文档预览:

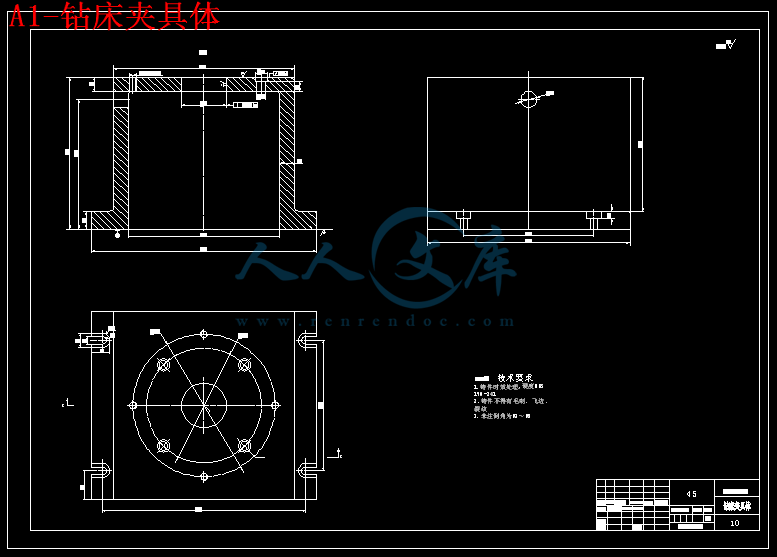

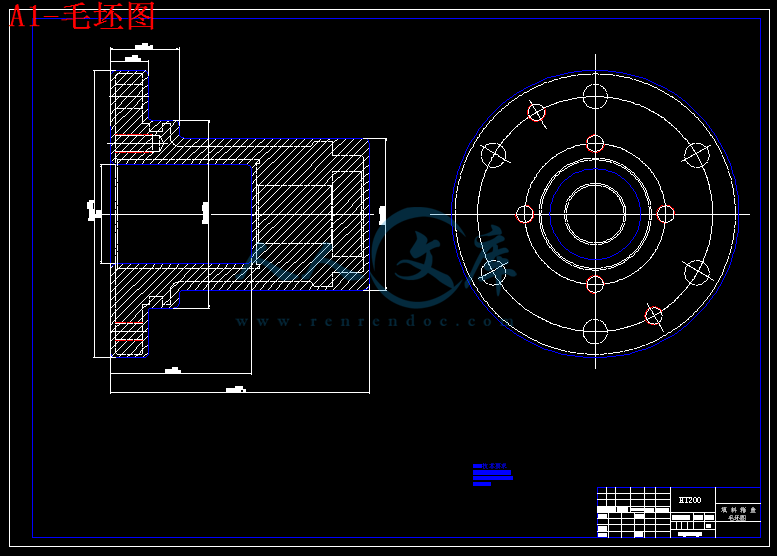

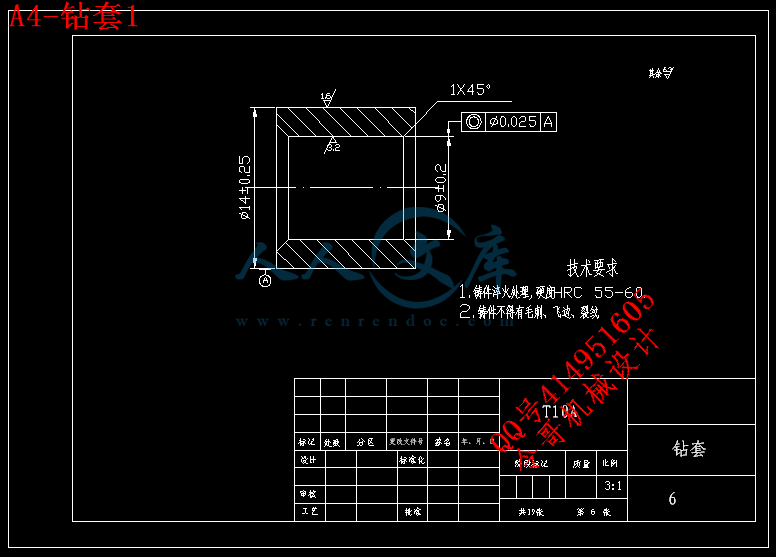

预览图
编号:445386    类型:共享资源    大小:1.23MB    格式:RAR    上传时间:2015-07-01 上传人:好资料QQ****51605 IP属地:江苏
45
积分
关 键 词:
基于 ug 填料 工艺 规程 设计 夹具 全套 cad 图纸 毕业论文 答辩 通过
资源描述:

目  录

内容提要.....................................................................................................................І

SUMMARY...............................................................................................................П

1  课题提出的背景和意义..................................................................................1

1.1 课题的研究背景...............................................................................................1

1.2  UG的应用前景及UG软件应用的意义..................................................1

2  零件的分析..........................................................................................................2

2.1  零件的作用2

2.2  零件的工艺分析.3

3  工艺规程设计.4

3.1  毛坯的制造形式.4

3.2  基准面的选择.4

3.3  制订工艺路线.4

3.4  机械加工余量、工序尺寸及毛坯尺寸的确定.6

3.5  确定切削用量及基本工时.7

4  基于UG专用夹具设计..20

4.1  问题的指出20

4.2  夹具设计20

4.3  定位误差的分析21

4.4  利用UG对夹具的建模21

4.5  基于UG的夹具建模过程概述..................................................................22

5  全文总结............................................................................................................30

参考文献31

致   谢33


内容提要


油液的渗漏问题一直是汽车行业关注的问题,而填料箱盖的设计就成为了最为关键的环节。如何解决填料箱盖的工艺规程如何缩短产品的设计周期是目前亟待解决的问题,本毕业设计就是将利用UG对填料箱盖的工艺规程进行设计,并进行工艺夹具设计。

设计中,我首先对零件的进行分析,根据零件的用途以及加工要求以及产品的批量我确定零件的所用材料,然后根据零件的尺寸设计零件加工工艺过程。设计中我先假设两条加工路线,经过多方面对比最后确定对零件的加工路线。随后在设计好的工艺路线,我确定加工各工序的加工余量,计算各步工时。

在确定零件的加工工序后,我选择对零件的第4道工序加工12孔进行夹具设计。考虑到12孔中6-φ13.5,2-M10,4-M10,为平均分布,在设计中我将采用气动夹紧,采用心轴定位,可卸钻模板与止口配合实现五点定位,设计中的定位精度高可与工件一起装卸。

最后,我将运用目前正广泛使用的UG软件,利用其强大的建模功能将零件和夹具进行建模并进行装配,最后生成爆炸图。在最后环节中,为了介绍UG软件的建模功能我将将详细地介绍填料箱盖夹具体的建模过程。

在设计中对UG的应用将有效地缩短产品设计周期。使整个设计看起来形象。


SUMMARY

    Oil leakage issue is a concern of the automotive industry, and fill covers the design has become the most crucial link. Covers how to solve the packing process in order to shorten the product design cycle is the urgent need to solve the problem, the graduation project is to use UG Covers to fill the order of the design and conduct of fixture design.

In the desire, Firstly i analysis the part , I ascertain the material of the part use according to uses and the batches processing request if the product , the dimension according to the part designs that the part processes procedure and then. I assume two processes first in design, by that many ways contrasts ascertain the treating route to the part finally. Follow in designing the good handicraft route, I ascertain the treating margin processing every working procedure's, calculating working hour of every step.

After i ascertain the process of the part ,i decide to design the grip of the 4th work setp ,Conciding the 2-M10 , 4-M10,6-φ13.5 holes scatter averagely to 12 holes,I will adopt pneumatic fastening motion , adopt a mandril to fix position in design, may remove drill form board and stop may load and unload together with workpiece in coordination with realizing allocation accuracy height in at 5 o'clock fixing position , designing that.

I will use the UG software into gratuate design that broadly used at present finally, the model function making use of whose building big and powerful carries out the part and the clamp building the model and picture carrying out assembling , generating explosion finally. In the final step, I will introduce model buliding proess of UG software , I will sqeeze the cover introducing the filling box detailedly building model process concretely.

In design, the application to UG will shorten the product design cycle effectively. Make the whole design seem image.

1  课题提出的背景和意义

1.1 课题的研究背景

随着社会的发展,能源问题成为全球共同的话题,而石油作为不可再生能源,一直是各个国家最为关注的。世界各国在努力寻求解决石油紧缺问题的方法。其实石油问题的解决不外乎两点,一是开发新能源,二是减少资源的浪费。如何解决石油的泄漏问题是本设计研究的关键。汽车中石油的泄漏主要体现在填料箱盖上。本设计的课题将就填料箱盖的工艺规程及夹具的设计。

当今国内的工业社会,尚处于发展阶段,制造工业占主导地位。而在实际生产中产品的加工路线的确定对企业的生存有着至关重要的影响。随着三维建模软件的日益广泛的应用,产品的设计周期明显缩短,且工件报废率明显下降,本设计对填料箱盖工艺路线以及夹具的设计正是基于目前广泛应用的Unigrafics软件,通过本软件的建模和工程图功能,能有效地提高生产率,更形象地反映工艺夹具的工作情况。


内容简介:
学院毕业设计(论文)任务书专业班级机械设计制造及其自动化学生姓名学 号课题名称基于UG填料箱盖机械加工工艺规程设计设计(论文)起止时间2008 年 3 月 17 日至2008 年6 月 5 日课题类型设计改进、软件应用课题性质真实、模拟、虚拟一、 课题研究的目的与主要内容研究目的:设计计算一基于UG填料箱盖的机械加工工艺规程设计,达到提高生产效率,缩短设计周期,降低成本的工作要求。主要内容:1:填料箱盖的零件分析。2:填料箱盖的加工工序分析。3:基于UG夹具设计。二、 基本要求1:必须独立完成毕业设计工作。2:按制图标准设计填料箱盖的夹具图和有关零件的零件图,图纸比例1:毕业设计 图纸总工作量不少于3张零号图纸。3:按学院毕业设计的书写格式要求,撰写设计说明书,毕业设计说明书不少于10000字。4:每个学生应完成与毕业设计有关的3000-5000个文字的外文资料翻译,译文要求准确,文字流畅。注:1、此表由指导教师填写,经各系、教研室主任审批生效; 2、此表1式3份,学生、指导教师、教研室各1份。三、课题研究已具备的条件(包括实验室、主要仪器设备、参考资料)1自备的有关教材。2邵阳学院图书馆。3. 辅导老师提供的一定学术论文和相关资料等。4自备的计算机。(1)UG建模 (2)切削手册 (3)机械夹具设计手册 四、设计(论文)进度表 2008年3月17日至3月31日 搜集资料,完成开题报告 2008年4月 1 日至4月18日 填料箱盖的数据的计算及工艺规程的确定。 2008年4月19日至5月10日 部分填料箱盖工艺有关夹具图和总工程图。 2008年5月11日至5月28日 外文资料翻译,完成设计说明书。 2008年5月29日至6 月 5日 毕业设计文件打印, 毕业答辩。五、教研室审批意见教研室主任(签名) 年 月 日六、院(系)审批意见院(系)负责人(签名) 单位(公章) 年 月 日指导教师(签名) 学生(签名)彭雄伟 毕业设计(论文)课 题 名 称 基于UG的填料箱盖的工艺规程及夹具设计 学 生 姓 名 学 号 系、年级专业 机械与能源系 机械设计制造及其自动化 (CAD/CAM方向) 指 导 教 师 职 称 2008年 6 月 1 日 学院毕业设计(论文)任务书年级专业机械设计制造及其自动化学生姓名学 号课题名称基于UG填料工艺规程设计及夹具设计设计(论文)起止时间2008 年 1 月 1 日至2008 年6 月 5 日课题类型工程设计 课题性质真实 模拟 一、 课题研究的目的与主要内容研究目的:设计计算一基于UG填料箱盖的机械加工工艺规程设计,达到提高生产效率,缩短设计周期,降低成本的工作要求。主要内容:1.填料箱盖的零件分析。2.填料箱盖的加工工序分析。 3.基于UG夹具设计。二、 基本要求1:必须独立完成毕业设计工作。2:按制图标准设计填料箱盖的夹具图和有关零件的零件图,图纸比例1:毕业设计 图纸总工作量不少于3张零号图纸。3:按学院毕业设计的书写格式要求,撰写设计说明书,毕业设计说明书不少于10000字。4:每个学生应完成与毕业设计有关的3000-5000个文字的外文资料翻译,译文要求准确,文字流畅。注:1此表由指导教师填写,经系、教研室主任审批生效;2此表1式3份,学生、系、教务处各1份。三、课题研究已具备的条件(包括实验室、主要仪器设备、参考资料)四、设计(论文)进度表五、教研室审批意见教研室主任(签名) 年 月 日六、系审批意见主管系领导(签名): 单位(公章) 年 月 日指导教师(签名): 学生(签名):目 录1 课题提出的背景和意义.1.1 课题的研究背景.1.2 UG的应用前景及UG软件应用的意义.2 零件的分析. 2.1 零件的作用2.2 零件的工艺分析. 3 工艺规程设计. 3.1 毛坯的制造形式. 3.2 基准面的选择. 3.3 制订工艺路线. 3.4 机械加工余量、工序尺寸及毛坯尺寸的确定. 3.5 确定切削用量及基本工时. 4 基于UG专用夹具设计. 4.1 问题的指出4.2 夹具设计4.3 定位误差的分析4.4 利用UG对夹具的建模4.5 基于UG的夹具建模过程概述.5 全文总结. 参考文献致 谢1 课题提出的背景和意义1.1 课题的研究背景随着社会的发展,能源问题成为全球共同的话题,而石油作为不可再生能源,一直是各个国家最为关注的。世界各国在努力寻求解决石油紧缺问题的方法。其实石油问题的解决不外乎两点,一是开发新能源,二是减少资源的浪费。如何解决石油的泄漏问题是本设计研究的关键。汽车中石油的泄漏主要体现在填料箱盖上。本设计的课题将就填料箱盖的工艺规程及夹具的设计。当今国内的工业社会,尚处于发展阶段,制造工业占主导地位。而在实际生产中产品的加工路线的确定对企业的生存有着至关重要的影响。随着三维建模软件的日益广泛的应用,产品的设计周期明显缩短,且工件报废率明显下降,本设计对填料箱盖工艺路线以及夹具的设计正是基于目前广泛应用的Unigrafics软件,通过本软件的建模和工程图功能,能有效地提高生产率,更形象地反映工艺夹具的工作情况。1.2 UG的应用前景及UG软件应用的意义1Unigraphics(简称UG)是美国EDS公司开发的一款3D制作软件,和PRO-E是同一类的软件,一般在汽车行业应用的比较广泛,美国的通用公司就是UG的使用者,中国的神州4号的设计和制造也是用的UG。Unigraphics(简称UG)软件自1990年正式进入中国以来,十余年风雨,至今已发展到上千家用户。新用户群也正以每年近40%的增幅不断扩展。随着UG用户数量在中国的大幅增加,企业对优秀的UG技术人才的需求越来越强烈,越来越多的UG技术人员通过认证获得了许多国际知名企业的就业机会,如通用,上海大众,松下电子,沃尔沃等,UGS目前也遍及到机械、医疗设备、电子、高技术和消费品工业,包括客户如3M、Will-Pemco、Biomet、Zimmer、Digital Eguipment Corp、Philips Electronic、The Gillette Company、Timex、Eureka和Arctic Cat。 新的强大的UG功能 业界最好的工业设计软件包,包括一个灵活的复合建模模块以及功能强大的逼真照相的渲染,动画和快速的原型工具,复合建模让用户可在下例建模方法中选择:实体建模(Solid)、曲面建模(Surface) 、线框建模 (Wireframe)及其于特征的参数化建模。基于UG软件强大的建模功能,在毕业设计中我将利用UG的建模功能代替AutoCAD,从而使整个设计更直观易懂。2 零件的分析2.1 零件的作用零件的制造工艺方法可以分为材料成形法,材料去除法以及材料累加法。根据零件的特性以及从经济性的角度分析,经过一系列的性能比较,HT200是相对适合的材料,毛坏的成型方法为铸造。 本设计是首先对零件进行分析,确定零件加工的工艺规程,设计加工工序,然后根据要求设计夹具,利用UG的建模功能设计夹具的各个组件,最后将各组件组装成装配图,最后导出工程图。题目所给定的零件是汽车的填料箱盖如图2.1所示,其主要作用是保证对箱体起密封作用,使箱体在工作时不致让油液渗漏。填料箱主要由填料,水封环,填料筒,填料压盖,水封管组成。填料箱的作用主要是为了封闭泵壳与泵轴之间的空隙,不使泵内的水流不流到外面来也可阻止外面的空气进入到泵内。始终保持水泵内的真空。当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却。保持水泵的正常运行。图2.1 填料箱盖三维图2 .2 零件的工艺分析23填料箱盖的零件图中规定了一系列技术要求41.以65H5()轴为中心的加工表面。包括:尺寸为65H5()的轴,表面粗糙度为1.6, 尺寸为80的与65H5()相接的肩面, 尺寸为100f8()与65H5()同轴度为0.025的面. 尺寸为60h5()与65H5()同轴度为0.025的孔。2.以60h5()孔为中心的加工表面。尺寸为78与60H8()垂直度为0.012的孔底面,表面粗糙度为0.4,须研磨.3. 以60H8()孔为中心均匀分布的12孔,6-13.5,4-M10-6H深20孔深24及4-M10-6H。4.其它未注表面的粗糙度要求为6.3,粗加工可满足要求。3 工艺规程设计3.1 毛坯的制造形式零件材料为HT200,考虑到零件材料的综合性能及材料成本和加工成本,保证零件工作的可靠,采用铸造。由于年产量为1000件,属于中批生产的水平,而且零件轮廓尺寸不大,故可以采用铸造成型,这从提高生产率、保证加工精度上考虑,也是应该的。3.2 基准面的选择基面的选择是工艺规程设计中的重要工作之一,基面选择的正确与合理,可以使加工质量得到保证,生产率得以提高。否则,加工工艺过程中会问题百出,更有甚者,还会造成零件大批报废,使生产无法正常进行。3.2.1 粗基准的选择 对于一般轴类零件而言,以外圆作为粗基准是完全合理的。按照有关的粗基准选择原则(保证某重要表面的加工余量均匀时,选该表面为粗基准。若工件每个表面都要求加工,为了保证各表面都有足够的余量,应选择加工余量最小的表面为粗基准。)3.2.2 精基准的选择 选择精基准时应重点考虑如何减少工件的定位误差,保证加工精度,并使夹具结构简单,工件装夹方便。 按照有关的精基准选择原则(基准重合原则;基准统一原则;可靠方便原则),对于本零件,有中心孔,可以以中心孔作为统一的基准,但是随便着孔的加工,大端的中心孔消失,必须重新建立外圆的加工基面,一般有如下三种方法:当中心孔直径较小时,可以直接在孔口倒出宽度不大于2MM的锥面来代替中心孔。若孔径较大,就用小端孔口和大端外圆作为定位基面,来保证定位精度。采用锥堵或锥套心轴。精加工外圆亦可用该外圆本身来定位,即安装工件时,以支承轴颈本身找正。3.3 制订工艺路线制订工艺路线的出发点,应当是使零件的几何形状、尺寸精度以及位置精度等技术要求能得到合理的保证。在生产纲领已经确定为中批生产的条件下,考虑采用普通机床以及部分高效专用机床,配以专用夹具,多用通用刀具,万能量具。部分采用专用刀具和专一量具。并尽量使工序集中来提高生产率。除此以外,还应当考虑经济效果,以便使生产成本尽量下降。3.3.1 工艺线路方案一工序 铣削左右两端面。工序 粗车65,85,75,155,100外圆及倒角。工序 钻30孔、扩32孔,锪43孔。工序 钻6-13.5孔,2-M10-6H,4-M10-6H深20孔深24的孔及攻螺纹工序 精车65外圆及与80相接的端面.工序 粗、精、细镗60H8(孔。工序 铣60孔底面工序 磨60孔底面。工序 镗60孔底面沟槽。工序 研磨60孔底面。工序 去毛刺,终检。3.3.2 工艺路线方案二工序 车削左右两端面。工序 粗车65,85,75,155外圆及倒角。工序 钻30孔、扩32孔,锪43孔。工序 精车65外圆及与80相接的端面.工序 粗、精、细镗60H8(孔。工序 铣60孔底面工序 磨60孔底面。工序 镗60孔底面沟槽。工序 研磨60孔底面。工序 钻6-13.5孔,2-M10-6H,4-M10-6H深20孔深24的孔及攻螺纹工序 去毛刺,终检。3.3.3 工艺方案的比较与分析上述两个方案的特点在于:方案一是采用铣削方式加工端面,且是先加工12孔后精加工外圆面和60H8(孔。;方案二是使用车削方式加工两端面,12孔的加工放在最后。两相比较起来可以看出,由于零件的端面尺寸不大,应车削端面,在中批生产中,综合考虑,我们选择工艺路线二。但是仔细考虑,在线路二中,工序 精车65外圆及与80相接的端面。然后工序 钻6-13.5孔,2-M10-6H,4-M10-6H深20孔深24的孔及攻螺纹。这样由于钻孔属于粗加工,其精度要求不高,且切削力较大,可能会引起已加工表面变形,表面粗糙度的值增大。因此,最后的加工工艺路线确定如下:工序 车削左右两端面。工序 粗车65,85,75,155,100外圆及倒角。工序 钻30孔、扩32孔,锪43孔。工序 钻6-13.5孔,2-M10-6H,4-M10-6H深20孔深24的孔及攻螺纹工序 精车65外圆及与80相接的端面.工序 粗、精、细镗60H8(孔。工序 铣60孔底面工序 磨60孔底面。工序 镗60孔底面沟槽。工序 研磨60孔底面。工序 去毛刺,终检。以上工艺过程详见“机械加工工艺过程综合卡片”。3.4 机械加工余量、工序尺寸及毛坯尺寸的确定“填料箱盖”零件材料为HT200,硬度为HBS190241,毛坯质量约为5kg,生产类型为中批生产,采用机器造型铸造毛坯。根据上述材料及加工工艺,分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下:(1)外圆表面(65、80、75、100、91、155)考虑到尺寸较多且相差不大,为简化铸造毛坯的外形,现直接按零件结构取为84、104、160的阶梯轴式结构,除65以外,其它尺寸外圆表面粗糙度值为R6.3um,只要粗车就可满足加工要求,以155为例,2Z=5mm已能满足加工要求。(2)外圆表面沿轴线长度方向的加工余量及公差4。铸件轮廓尺寸(长度方向100160mm,故长度方向偏差为 mm,其余量值规定为3.03.5 mm.现取3.0 mm4。(3)内孔。毛坯为实心。两内孔精度要求自由尺寸精度要求,R 为6.3,钻扩即可满足要求。(4)内孔60H8()。要求以外圆面65H5()定位,铸出毛坯孔30。粗镗59.5 2Z=4.5精镗 59.9 2Z=0.4 细镗60H8() 2Z=0.1(5) 60H8()孔底面加工.按照41.研磨余量 Z=0.0100.014 取Z=0.0102.磨削余量 Z=0.20.3 取Z=0.33.铣削余量 Z=3.00.30.01=2.69(6)底面沟槽,采用镗削,经过底面研磨后镗可保证其精度。Z=0.5(7) 6孔及2M106H孔、4M106H深20孔。均为自由尺寸精度要求。16孔可一次性直接钻出。2攻螺纹前用麻花钻直径为8.5的孔14。钻孔 8.5 ,攻螺纹 M10。3.5 确定切削用量及基本工时3.5.1 工序:车削端面、外圆本工序采用计算法确定切削用量、加工条件。0工件材料:HT200,铸造。加工要求:粗车65、155端面及65、80、75、100,155外圆,表面粗糙度值R 为6.3。机床:C6201卧式车床。刀具:刀片材料为YG6,刀杆尺寸为16mmX25mm,k=90,r=15=12 r=0.5mm。计算切削用量。(1) 粗车65、155两端面确定端面最大加工余量:已知毛坯长度方向单边余量为3mm,则毛坯长度方向的最大加工余量为4.25mm,分两次加工,a=2mm计。长度加工方向取IT12级,取mm。确定进给量f4当刀杆16mmX25mm, aF钻削时 T=17.34 N切向方向所受力: F=取F=4416F F所以,钻削时工件不会转动,故本夹具可安全工作。4.3 定位误差的分析 定位元件尺寸及公差的确定。本夹具的主要定位元件为止口,而该定位元件的尺寸公差为,而孔径尺寸为自由尺寸精度要求,可满足加工要求。4.4 夹具设计及操作的简要说明 如前所述,在设计夹具时,为提高劳动生产率,应首先着眼于机动夹具,本道工序的钻床夹具选用气动夹紧方式。本工序由于是粗加工,切削力较大,为了夹紧工件,势必要增大气缸直径,而这将使整个夹具过于庞大。因此,应设法降低切削力。目前采取的措施有两个:一是提高毛坯精度,使最大切削深度降低,以降低切削力;二是在可能的情况下,适当提高压缩空气的工作压力(由0.5M增至0.6 M)以增加气缸推力。结果,本夹具结构比较紧凑。4.5 基于UG的夹具建模过程概述根据上述计算与设计,确定的夹具的夹具体的设计,最终确立夹具的结构17。基于UG的夹具体的建模过程:第一步,新建一个文件名为“jiajuti文件类型为(*prt),单位:mm的文件如图4.1所示:图4.1 创建新文件第二步,插入一个长为310mm,宽280mm,25mm的长方体。生成实体模型如图4.2所示:图4.2 长方体特征 第三步,选择成形特征下的凸垫,选择生成长方体的一个棱边为水平参考,凸垫的长250mm,宽310mm,高度为185mm。生成特征如下4.3图示图4.3 凸垫特征第四步,创建长210mm,宽度190mm,深度310mm腔体特征如下4.4图所示图4.4 腔体特征 第五步,创建拉伸异形定位孔,具体做法如下1 在草绘环境下,绘出孔的草图确; 2 进入建模环境下,拉伸草绘完成的草图剖面完成结果如下4.5图所示:图4.5 异形孔特征 第六步,创建夹具体的其他的三个异形定位孔,具体做法如下: 三、 创建XOZ和YOZ平面;四、 点击UG菜单中的插入命令中的关联复制中镜像特征;五、 选择上一步生成的异形定位孔,然后选择镜像平面XOZ,确定完成;六、 选择生成的两个异形定位孔,选择镜像平面YOZ,确定完成四个定位孔的绘制如下4.6图所示: 图4-6 异形孔特征 第七步,生成夹具体的四个夹紧定位孔并插入螺纹特征。1. 利用UG中的简单孔功能,根据孔的定位参数绘制一个孔;2. 在绘制好的孔中插入螺纹特征;3. 插入基准轴Z轴;4. 利用UG工具栏中的环形特征生成其余3个孔, 选择生成的孔简单孔和孔内螺纹,选择Z轴,输入数量4,角度为90度,生成4个螺纹孔如下4.7图示。图4.7 螺纹孔特征 第八步,在夹具体上创建一个夹紧拉杆的了孔创建如4.8图。 图4.8 拉杆孔特征 最后创建完成的实体模型如下4.9所示:图4.9 夹具体型特征 经过一系列的设计和零件装配,最终夹具与零件的装配图如图4.10所示: 图4.10 装配图 爆炸组件如图4.11所示: 图4-11 爆炸图 全文总结通过完成这次的基于UG填料箱盖工艺规程及夹具毕业设计,感觉收获很大,不仅感觉在本专业知识面扩大了,特别是夹具和工艺设计实际方面的知识,从原来的一知半解到现在已有一个较为清晰的认识,虽然在设计过程中缺乏实际的生产经验,难免在实际的开发生产过程中对问题的突发性缺乏预见能力,但基本能把大学期间所学的专业知识都融会贯通起来了,并用于此次毕业设计当中,达到学以致用的目的。此外,对Unigrafics 软件有了更深刻的认识,在软件的操作也比原来提高了一个档次,然而,本人设计的过程中,曾遇到过不少的困难,影响了设计工作的进展,但经过自己的一番钻研、与同学、老师探讨和请教之后, 问题终于迎刃而解。另外,在此设计过程中也做了很多重复性的工作,往往一个在设计上的缺陷,对后期的设计工作带来影响而不得不推翻重新开始,于是,在不断犯错与解决中我总结了在设计过程中的一定经验,此中经验对我来说是十分宝贵的此种经历对我独立思考问题、解决问题的能力也带来很大的提高。毕业在即,从学校的学习到工作单位的实际设计生产,是一个很大的转变,我清楚的认识到,要成为未来工作中专业的技术型人才,必须具备“专业、意愿与耐心”。因此,未来只能通过对自己在专业知识结构上的不断完善,把所学到的理论知识更好地运用到工作当中,脚踏实地,在工作中学习,学习后工作,把工作做得更加出色,更加完美,最后感谢学校及老师们的栽培!参考文献江洪UG NX4.0基础教程M第2版机械工业出版社2007孙丽媛机械制造工艺及专用夹具设计指导M第次冶金工业出版社2002 El wakil,S.D.,Processes and Design for Manufacturing加工工序设计.Prentice-Hill.1998李益民机械制造工艺设计简明手册S第版机械工业出版社1994 杨叔子工艺师手册S第版机械工业出版社200662000Goetsch,D.L.,Advanced Maufacturing Technology先进制造技术,Delar Publishers Inc.1990李旦 机床专用夹具设计图册M第版哈尔滨工业大学出版社 19988邹慧君机械原理课程设计手册S第1版高等教育出版社 1998上海市金属切削手册 上海市金属切削技术协会S第版上海科学技术出版社200010甘永立几何量公差与检测M第8版出版单位200811张世昌机械制造基础M第版高等教育出版社200612王启平机床夹具设计S第版哈尔滨工业大学 200613杨黎明 机械零件设计手册S第版国防工业出版社199314Norton,R.l.,Design of Machinery机械装置的设计,McGraw-Hill,199215曾东健汽车制造工艺学M第版机械工业出版社200616唐艺汽车构造与修理图解M第版机械工业出版社199417Dimarogonas,A.D.,Machine Design for Manufacturing,Prentice-Hall,199818王先逵机械制造工艺学M第版辽宁电子出版社199519Dimmarogonas,A.D,Machine Design for Manufacturing制造机械设计, McGraw-Hill,199820朱焕池 机械制造工艺学M第次机械工业出版社200621王光斗机床夹具设计手册S第版上海科技出版社22夏德伟UG NX4.0中文版机械设计典型范例教程M第版电子工业出版社200623Dorf,R.C.and Kuisiak,A.,Handbook of Design Manufacturing and Automation制造业和自动化设计手册 ,John Wiley &Sons,199424邹青机械制造工艺学课程设计指导书M第版机械工业出版社200725零点工作室轻松跟我学UG NX4.0中文版M第版电子工业出版社200726肖继德 . 机床夹具设计S第2版机械工业出版社200427宋振会UG NX4.0工程制图基础教程M第版清华大学出版社200628Goetsch,D.l.,Advanced Manufactureing Technology先进制造技术,Delmar Pulisher Inc,199028付本国UG NX3.0三维机械设计M第版机械工业出版社200529王彦武UG NX3-中文版基础入门篇M第版中国青年电子工业出版社200630王树勋UG NX3.0实操训练教程M第版华南理工大学出版社200631袁锋UG机械设计工程范例教程M第版机械工业出版社2006致谢 经近三个月的时间,我的毕业设计终于告一段落了。一路走来,这三个月的时间可以算是我大学四年来最充实的一段生活。毕业设计不仅让我把四年所学的专业知识融会贯通,达到专业学习的要求,而且在通过在解决遇到困难时与老师同学的共同探讨,最后将问题、疑点逐个解决我深切地体会到合作精神的重要性。更明白了学无止境的道理,人只有在不停地探索和解决问题中才能进步。在此,我要特别感谢陈志刚老师的对我的教导和帮助,他总是不厌其烦地指出我设计中的问题,耐心地帮我解决设计中的问题;另外我还要感谢在工厂实习时领导和同事们的帮助,他们丰富的生产经验以及在公司的一些资料给了设计很大的帮助;另外还有在我遇到困难时在一直鼓励我支持我的室友们。毕业设计的完成也预示我的大学生活就将划上一个句号,我的人生又将迎来一个崭新的起点。大学生活结束了,但毕业设计的一点一滴将永远留在我的心里。毕业后,我将用自己的满腔热诚迎接挑战,把四年所学的知识应用到工作中,不断完善自我,努力做好工作。毕业设计(论文)开题报告书课题名称 基于UG填料箱盖的机械加工工艺规程设计学生姓名 学 号 院(系)、专业 机械与能源动力工程系 机械设计制造及其自动化 指导教师 年 月 日一、课题的来源、目的意义(包括应用前景)、国内外现状及水平 课题是解放牌汽车的填料箱盖(附图1),其主要作用是保证对箱体起密封作用,使箱体在工作时不致让油液渗漏。填料箱主要由填料,水封环,填料筒,填料压盖,水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙,不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空!当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却!保持水泵的正常运行。 随着生产水平日益提高,UG已广泛应用于实际生产,随着CAD/CAM软件加工及快速成型等先进制造技术的不断发展,以及这些技术在模具行业中的普及应用,模具设计与制造领域正发生着一场深刻的技术革命,传统的二维设计及模拟量加工方式正逐步被基于产品三维数字化定义的数字化制造方式所取代。在这场技术革命中,逐步掌握三维CAD/CAM软件的使用,并用于数字化设计与制造是其中的关键。 我国模具工业发展前景非常广阔。国内制造加工设备厂商己普遍看好中国市场。随着对设计质量与制造要求的不断提高,以及CAD/CAM技术在制造业中的大规模推广应用,UG等软件的应用也是企业走向世界、提高产品竞争力最根本的基础。 UG在目前国内制造业中应用还不广泛,,露出生产效率低,精度不高,生产周期长等不足。二、课题研究的主要内容、研究方法或工程技术方案和准备采取的措施 现针对以上所述的几点局限,我将利用UG软件强大的建模功能以及CAM功能对填料箱盖的加工工艺规程进行设计。 我将分五步来完成本课题的设计与制作。第一步:结合我的课题查阅相关的资料 我将在学校及公司资料室借阅大量与之有关的资料。来吸收相关的知识。利用当今网络资源广泛收集有用的资料。通过社会调查和人际交往来获得有关信息。第二步:信息整理 通过第一步的准备。我将收集到大量而无序的信息。在这个阶段我将筛选和整理有用信息,使之系统法。第三步:方案制订与分析 在这个阶段我将根据需要和我查的有关资料来制订几套原理方案。并通过验证对比选取最佳方案确定下来。第四步:装置制作在这个阶段我将把我所构思的装置成型。第五步:实验总结,论文写作 通过以上工作。装置制作完成。最后将通过论文发布我的设计情况。三、现有基础和具备的条件1 已学机械夹具的理论基础知识;2 部分设计参考图;3 学校图书馆相关书籍、资料;4 UG建模等相关知识; 5 可上网查阅相关电子文献;(1)夹具设计手册 (2)切削手册 四、总的工作任务,进度安排以及预期结果 完成用UG填料箱盖工艺规程的设计分析。 以下是我的进度安排: 2008年1月1日至3月17日 搜集资料,完成开题报告 2008年3月18日至4月18日 填料箱盖的数据的计算及工艺规程的确定。 2008年4月19日至5月10日 部分填料箱盖工艺有关夹具图和总工程图。 2008年5月11日至5月28日 外文资料翻译,完成设计说明书。 2008年5月29日至6月8日 毕业设计文件打印, 毕业答辩。 该系统设计将能满足课题的要求,能满足用UG设计工作需求,本设计力求缩短产品生产周期,实现填料箱盖在低成本下生产,保证市场中的可行性。五、指导教师审查意见指导教师(签名) 年 月 日 六、教研室审查意见教研室主任(签名) 年 月 日 七、院(系)审查意见院(系)主任(签名) 年 月 日 备 注 学院毕业(设计)论文 目 录内容提要.SUMMARY.1 课题提出的背景和意义.11.1 课题的研究背景.11.2 UG的应用前景及UG软件应用的意义.12 零件的分析.22.1 零件的作用22.2 零件的工艺分析.33 工艺规程设计.43.1 毛坯的制造形式.43.2 基准面的选择.43.3 制订工艺路线.43.4 机械加工余量、工序尺寸及毛坯尺寸的确定.63.5 确定切削用量及基本工时.74 基于UG专用夹具设计.204.1 问题的指出204.2 夹具设计204.3 定位误差的分析214.4 利用UG对夹具的建模214.5 基于UG的夹具建模过程概述.225 全文总结.30参考文献31致 谢33内容提要油液的渗漏问题一直是汽车行业关注的问题,而填料箱盖的设计就成为了最为关键的环节。如何解决填料箱盖的工艺规程如何缩短产品的设计周期是目前亟待解决的问题,本毕业设计就是将利用UG对填料箱盖的工艺规程进行设计,并进行工艺夹具设计。设计中,我首先对零件的进行分析,根据零件的用途以及加工要求以及产品的批量我确定零件的所用材料,然后根据零件的尺寸设计零件加工工艺过程。设计中我先假设两条加工路线,经过多方面对比最后确定对零件的加工路线。随后在设计好的工艺路线,我确定加工各工序的加工余量,计算各步工时。在确定零件的加工工序后,我选择对零件的第4道工序加工12孔进行夹具设计。考虑到12孔中6-13.5,2-M10,4-M10,为平均分布,在设计中我将采用气动夹紧,采用心轴定位,可卸钻模板与止口配合实现五点定位,设计中的定位精度高可与工件一起装卸。最后,我将运用目前正广泛使用的UG软件,利用其强大的建模功能将零件和夹具进行建模并进行装配,最后生成爆炸图。在最后环节中,为了介绍UG软件的建模功能我将将详细地介绍填料箱盖夹具体的建模过程。在设计中对UG的应用将有效地缩短产品设计周期。使整个设计看起来形象。SUMMARY Oil leakage issue is a concern of the automotive industry, and fill covers the design has become the most crucial link. Covers how to solve the packing process in order to shorten the product design cycle is the urgent need to solve the problem, the graduation project is to use UG Covers to fill the order of the design and conduct of fixture design. In the desire, Firstly i analysis the part , I ascertain the material of the part use according to uses and the batches processing request if the product , the dimension according to the part designs that the part processes procedure and then. I assume two processes first in design, by that many ways contrasts ascertain the treating route to the part finally. Follow in designing the good handicraft route, I ascertain the treating margin processing every working procedures, calculating working hour of every step.After i ascertain the process of the part ,i decide to design the grip of the 4th work setp ,Conciding the 2-M10 , 4-M10,6-13.5 holes scatter averagely to 12 holes,I will adopt pneumatic fastening motion , a
