KCSJ-05支架加工工艺及钻5-φ8孔夹具设计【WORD卡片】多张【CAD图纸和说明书】
收藏
资源目录
压缩包内文档预览：(预览前20页/共21页)
编号：457125
类型：共享资源
大小：953.34KB
格式：RAR
上传时间：2015-07-16
上传人：好资料QQ****51605
认证信息
个人认证
孙**（实名认证）
江苏
IP属地：江苏
20
积分
- 关 键 词：
-
kcsj
05
支架
加工
工艺
夹具
设计
word
卡片
cad
图纸
以及
说明书
仿单
- 资源描述：
-
目 录
1 引言2
2 课程设计的目的2
3 支架的工艺分析3
3.1支架的结构及其工艺性分析3
3.2支架的技术要求分析3

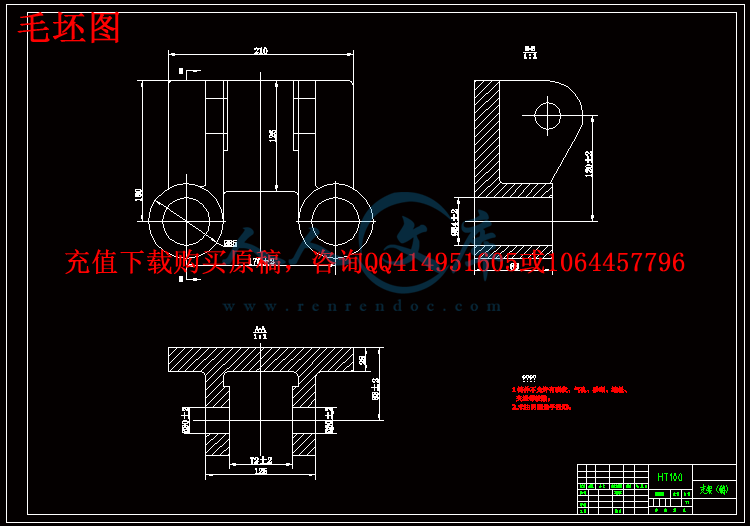

4 毛坯的选择3
5 支架机械加工工艺路线的制定4
5.1定位基准的选择4
5.1.1 精基准的选择4
5.1.2 粗基准的选择4
5.2拟定工艺路线4
5.2.1 加工方法的选择和加工阶段的划分4
5.2.2 工艺路线的拟定5
5.3加工余量和工序尺寸的拟定6
5.3切削用量的确定7

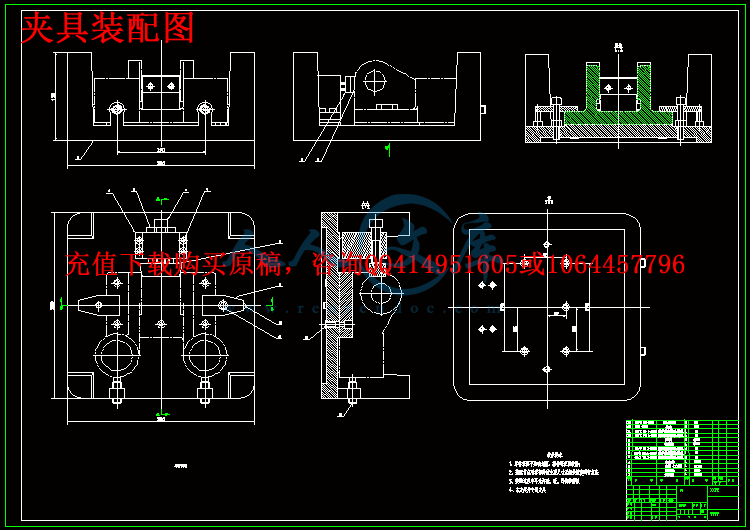

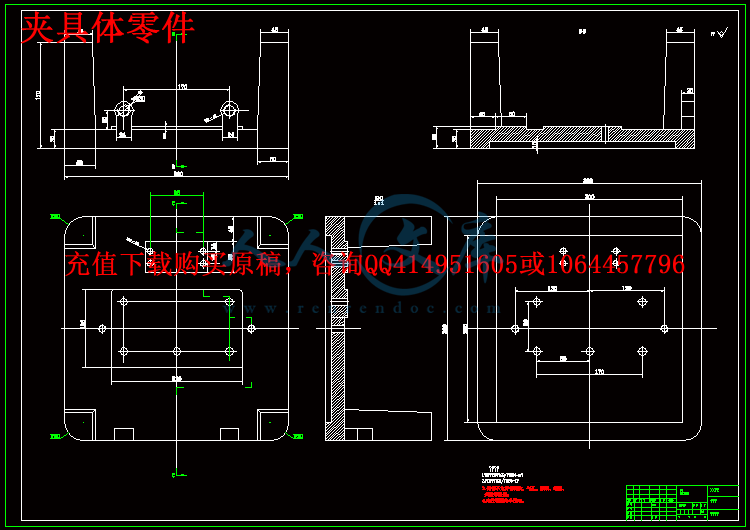

6 夹具设计设计15
6.1确定设计方案16
6.2选择定位方式及定位元件16
6.3确定导向装置16
6.4定位误差的分析与计算16
6.5设计夹紧机构16
7 致谢16
参考文献17
1 引言
工艺综合课程设计是机械类专业的一门主干专业基础课，内容覆盖金属切削原理和刀具、机械加工方法及设备、互换性与测量技术、机械制造工艺学及工艺装备等，因而也是一门实践性和综合性很强的课程，必须通过实践性教学环节才能使我们对该课程的基础理论有更深刻的理解，也只有通过实践才能培养我们理论联系实际的能力和独立工作能力。因此，工艺综合课程设计应运而生，也成为机械类专业的一门重要实践课程。
2 课程设计的目的
工艺综合课程设计旨在继承前期先修基础课程的基础上，让我们完成一次机械零件的机械加工工艺规程和典型夹具设计的锻炼，其目的如下。
（1）在结束了机械制造基础等前期课程的学习后，通过本次设计使我们所学到的知识得到巩固和加深。培养我们全面综合地应用所学知识去分析和解决机械制造中的问题的能力。
（2）通过设计提高我们的自学能力，使我们熟悉机械制造中的有关手册、图表和技术资料，特别是熟悉机械加工工艺规程设计和夹具设计方面的资料，并学会结合生产实际正确使用这些资料。
（3）通过设计使我们树立正确的设计理念，懂得合理的设计应该是技术上先进的，经济上合理的，并且在生产实践中是可行的。
（4）通过编写设计说明书，提高我们的技术文件整理、写作及组织编排能力，为我们将来撰写专业技术及科研论文打下基础。
- 内容简介：
-
机械加工工艺过程卡片 产品代号 零件图号 零件名称 支架 材料 HT100 供应状态 毛坯种类 毛坯重量 (kg) 每一毛坯可制零件数 零件重量 (kg) 大 批量 铸件 8.5 1 7.6 部门 工序号 工序名称 设备 主要工艺装备名称及规格 名称 型号 夹具 刀具 量具 辅具 10 时效 20 粗铣底面和上面，保证尺寸 85 到工序尺寸 立式铣床 X5032 专用夹具 YT15 铣刀 D=50 游标卡尺 30 精铣底面和上面到尺寸 85 立式铣床 X5032 专用夹具 YT15 铣刀 D=50 游标卡尺 40 钻对角线上两个 8 孔到工序尺寸 立式钻床 Z5125A 专用夹具 标准高速钢麻花钻 游标卡尺 50 扩对角线上两个 8 孔到工序尺寸 立式钻床 Z5125A 专用夹具 标准高速钢麻花钻 游标卡尺 60 铰对角线上两个 8 孔到工序尺寸 立式钻床 Z5125A 专用夹具 标准高速钢麻花钻 游标卡尺 70 钻 60H8 孔到工序尺寸 卧式镗床 T618 专用夹具 YT15 镗刀 游标卡尺 80 粗镗 60H8 孔到工序尺寸 卧式镗床 T618 专用夹具 YT15 镗刀 游标卡尺 90 半精镗 60H8 孔到工序尺寸 卧式镗床 T618 专用夹具 YT15 镗刀 游标卡尺 100 精镗 60H8 孔到工序尺寸 卧式镗床 T618 专用夹具 YT15 镗刀 游标卡尺 110 粗铣 75H8 开挡到工序尺寸 立式铣床 X5032 专用夹具 YT15 铣刀 D=50 游标卡尺 120 精铣 75H8 开挡到工序尺寸 立式铣床 X5032 专用夹具 YT15 铣刀 D=50 游标卡尺 130 钻 40H7 孔到工序尺寸 卧式镗床 T618 专用夹具 YT15 镗刀 游标卡尺 140 粗镗 40H7 孔到工序尺寸 卧式镗床 T618 专用夹具 YT15 镗刀 游标卡尺 150 半精镗 40H7 孔到工序尺寸 卧式镗床 T618 专用夹具 YT15 镗刀 游标卡尺 nts 设计 共 2 页 校核 第 2 页 标记 处数 文件号 签字 日期 标记 处数 文件号 签字 日期 160 精镗 40H7 孔到工序尺寸 卧式镗床 T618 专用夹具 YT15 镗刀 游标卡尺 170 钻 5- 8 孔中的其余 3 孔到尺寸 立式钻床 Z5125A 专用夹具 标准高速钢麻花钻 游标卡尺 钻套 180 钻 2- 6H7 孔到工序尺寸 立式钻床 Z5125A 专用夹具 标准高速钢麻花钻 游标卡尺 190 锪 5- 15 沉孔深 15 立式钻床 Z5125A 专用夹具 标准高速钢麻花钻 游标卡尺 200 检验 nts 车 间 机械加工工序卡片 产品型号 零件图号 共 7 页 小 组 产品名称 零件名称 支架 第 1 页 工 序 号 工序名称 铣底 面和上面 零件毛重 8.5kg 零件净重 7.6kg 一个工人看管机床台数 1 零件数 每台件数 1 每次加工数 1 材料 名 称 灰口铸铁 牌 号 HT100 状 态 设备 名称型号 立式钻床 编 号 Z5125A 夹具 名 称 专用 夹具 代 号 冷 却 液 每批件数 准终时间 基本时间 0.37min 单件时间 工步号 工 步 内 容 刀具名称规格 或代号 量具名称规格 或代号 辅具名称规格或代号 加工尺寸 (mm) 背吃刀量 (mm) 切削长度 (mm) 加工余量 (mm) 切削速度 (m/min) 主轴转速 (r/min) 进给 量 mm/r 切削时间 (min) 20 粗铣底面和上面，保证尺寸 85 到工序尺寸 YT15 面铣刀 D=50 游标 卡尺 中间套筒 85 2. 210 2 50 100 0.105 2.1 30 精铣底面和上面到尺寸 85 YT15 面铣刀 D=50 游标 卡尺 中间套筒 85 1 210 1 150 320 0.105 0.5 编 制 校 对 审 核 会 签 描 图 更改 处数 文件号 签字 日期 更改 处数 文件号 签字 日期 nts 车 间 机械加工工序卡片 产品型号 零件图号 共 7 页 小 组 产品名称 零件名称 支架 第 2 页 工 序 号 工序名称 钻 铰 6 孔 零件毛重 8.5kg 零件净重 7.6kg 一个工人看管机床台数 1 零件数 每台件数 1 每次加工数 1 材料 名 称 灰口铸铁 牌 号 HT100 状 态 设备 名称型号 立式钻床 编 号 Z5125A 夹具 名 称 专用夹具 代 号 冷 却 液 每批件数 准终时间 基本时间 0.37min 单件时间 工步号 工 步 内 容 刀具名称规格 或代号 量具名称规格 或代号 辅具名称规格或代号 加工尺寸 (mm) 背吃刀量 (mm) 切削长度 (mm) 加工余量 (mm) 切削速度 (m/min) 主轴转速 (r/min) 进给 量 mm/r 切削时间 (min) 40 钻对角线上两个 6 孔到工序尺寸 5 钻头 游标 卡尺 6 4 25 0.5 65.97 350 0.1 0.37 50 扩对角线上两个 6 孔到工序尺寸 5.8 钻头 游标 卡尺 6 4 25 0.5 65.97 350 0.1 0.37 60 铰对角线上两个 6 孔到工序尺寸 6H7 铰刀 游标 卡尺 6 4 25 0.5 65.97 350 0.1 0.37 编 制 校 对 审 核 会 签 描 图 更改 处数 文件号 签字 日期 更改 处数 文件号 签字 日期 nts 车 间 机械加工工序卡片 产品型号 零件图号 共 7 页 小 组 产品名称 零件名称 支架 第 3 页 工 序 号 工序名称 镗 60H8 孔 零件毛重 8.5kg 零件净重 7.6kg 一个工人看管机床台数 1 零件数 每台件数 1 每次加工数 1 材料 名 称 灰口铸铁 牌 号 HT100 状 态 设备 名称型号 卧式镗床 编 号 T618 夹具 名 称 专用夹具 代 号 冷 却 液 每批件数 准终时间 基本时间 0.37min 单件时间 工步号 工 步 内 容 刀具名称规格 或代号 量具名称规格 或代号 辅具名称规格或代号 加工尺寸 (mm) 背吃刀量 (mm) 切削长度 (mm) 加工余量 (mm) 切削速度 (m/min) 主轴转速 (r/min) 进给 量 mm/r 切削时间 (min) 70 粗镗 60H8 孔到工序尺寸 YT15 游标 卡尺 60 4 25 2 65.97 350 0.1 0.37 80 半精镗 60H8 孔到工序尺寸 YT15 游标 卡尺 60 4 25 1 65.97 350 0.1 0.37 90 精镗 60H8 孔到工序尺寸 YT15 游标 卡尺 60 4 25 0.5 65.97 350 0.1 0.37 编 制 校 对 审 核 会 签 描 图 更改 处数 文件号 签字 日期 更改 处数 文件号 签字 日期 nts nts 车 间 机械加工工序卡片 产品型号 零件图号 共 7 页 小 组 产品名称 零件名称 支架 第 4 页 工 序 号 工序名称 铣 75H8 开挡 零件毛重 8.5kg 零件净重 7.6kg 一个工人看管机床台数 1 零件数 每台件数 1 每次加工数 1 材料 名 称 灰口铸铁 牌 号 HT100 状 态 设备 名称型号 立式铣床 编 号 X5032 夹具 名 称 专用 夹具 代 号 冷 却 液 每批件数 准终时间 基本时间 0.37min 单件时间 工步号 工 步 内 容 刀具名称规格 或代号 量具名称规格 或代号 辅具名称规格或代号 加工尺寸 (mm) 背吃刀量 (mm) 切削长度 (mm) 加工余量 (mm) 切削速度 (m/min) 主轴转速 (r/min) 进给 量 mm/r 切削时间 (min) 100 粗铣 75H8 开挡到工序尺寸 YT15 玉米铣刀 D=50 游标 卡尺 中间套筒 85 2. 80 2 50 100 0.105 2.1 110 精铣 75H8 开挡到工序尺寸 YT15 玉米铣刀 D=50 游标 卡尺 中间套筒 85 1 80 1 150 320 0.105 0.5 编 制 校 对 审 核 会 签 描 图 更改 处数 文件号 签字 日期 更改 处数 文件号 签字 日期 nts 车 间 机械加工工序卡片 产品型号 零件图号 共 7 页 小 组 产品名称 零件名称 支架 第 5 页 工 序 号 工序名称 镗 40H7 孔 零件毛重 8.5kg 零件净重 7.6kg 一个工人看管机床台数 1 零件数 每台件数 1 每次加工数 1 材料 名 称 灰口铸铁 牌 号 HT100 状 态 设备 名称型号 卧式镗床 编 号 T618 夹具 名 称 专用夹具 代 号 冷 却 液 每批件数 准终时间 基本时间 0.37min 单件时间 工步号 工 步 内 容 刀具名称规格 或代号 量具名称规格 或代号 辅具名称规格或代号 加工尺寸 (mm) 背吃刀量 (mm) 切削长度 (mm) 加工余量 (mm) 切削速度 (m/min) 主轴转速 (r/min) 进给 量 mm/r 切削时间 (min) 120 粗镗 40H7 孔到工序尺寸 镗 刀 游标卡尺 镗床夹具 40 20 25 0.5 65.97 350 0.1 0.37 130 半精镗 40H7 孔到工序尺寸 镗 刀 游标卡尺 镗床夹具 40 20 25 0.5 65.97 350 0.1 0.37 140 精镗 40H7 孔到工序尺寸 镗 刀 游标卡尺 镗床夹具 40 20 25 0.5 65.97 350 0.1 0.37 编 制 校 对 审 核 会 签 描 图 更改 处数 文件号 签字 日期 更改 处数 文件号 签字 日期 nts 车 间 机械加工工序卡片 产品型号 零件图号 共 7 页 小 组 产品名称 零件名称 支架 第 6 页 工 序 号 工序名称 钻 5- 8 孔 零件毛重 8.5kg 零件净重 7.6kg 一个工人看管机床 台数 1 零件数 每台件数 1 每次加工数 1 材料 名 称 灰口铸铁 牌 号 HT100 状 态 设备 名称型号 立式钻床 编 号 Z5125A 夹具 名 称 专用夹具 代 号 冷 却 液 每批件数 准终时间 基本时间 0.37min 单件时间 工步号 工 步 内 容 刀具名称规格 或代号 量具名称规格 或代号 辅具名称规格或代号 加工尺寸 (mm) 背吃刀量 (mm) 切削长度 (mm) 加工余量 (mm) 切削速度 (m/min) 主轴转速 (r/min) 进给 量 mm/r 切削时间 (min) 150 钻 5- 8 孔中的到尺寸 YT15 游标 卡尺 8 4 28 0.5 65.97 350 0.1 0.37 编 制 校 对 审 核 会 签 描 图 更改 处数 文件号 签字 日期 更改 处数 文件号 签字 日期 nts 车 间 机 械加工工序卡片 产品型号 零件图号 共 7 页 小 组 产品名称 零件名称 支架 第 7 页 工 序 号 工序名称 锪 5- 15 零 件毛重 8.5kg 零件净重 7.6kg 一个工人看管机床台数 1 零件数 每台件数 1 每次加工数 1 材料 名 称 灰口铸铁 牌 号 HT100 状 态 设备 名称型号 立式钻床 编 号 Z5125A 夹具 名 称 专用夹具 代 号 冷 却 液 每批件数 准终时间 基本时间 0.37min 单件时间 工步号 工 步 内 容 刀具名称规格 或代号 量具名称规格 或代号 辅具名称规格或代号 加工尺寸 (mm) 背吃刀 量 (mm) 切削长度 (mm) 加工余量 (mm) 切削速度 (m/min) 主轴转速 (r/min) 进给 量 mm/r 切削时间 (min) 160 锪 5- 15 沉孔深 15 YT15 游标 卡尺 15 7.5 15 0.5 65.97 350 0.1 0.37 编 制 校 对 审 核 会 签 描 图 更改 处数 文件号 签字 日期 更改 处数 文件号 签字 日期 nts nts1 机械制造 课程设计 (论文 ) 题 目 :支架 的机械加工工艺规程 及 钻孔 夹具 设计 所在学院 专 业 班 级 姓 名 学 号 指导老师 年 月 日 nts2 目 录 1 引言 . 2 2 课程设计的目的 .2 3 支架的工艺分析 .3 3.1支架的结构及其工艺性分析 . 3 3.2支架的技术要求分析 . 3 4 毛坯的选择 .3 5 支架机械加工工艺路线的制定 .4 5.1定位基准的选择 . 4 5.1.1 精基准的选择 . 4 5.1.2 粗基准的选择 . 4 5.2拟定工艺路线 . 4 5.2.1 加工方法的选择和加工阶段的划分 . 4 5.2.2 工艺路线的拟定 . 5 5.3加工余量和工序尺寸的拟定 . 6 5.3切削用量的确定 . 7 6 夹具设计设计 .15 6.1确定设计方案 . 16 6.2选择定位方式及定位元件 . 16 6.3确定导向装置 . 16 6.4定位误差的分析与计算 . 16 6.5设计夹紧机构 . 16 7 致谢 .16 参考文献 . 17 nts3 1 引言 工艺综合课程设计是机械类专业的一门主干专业基础课，内容覆盖金属切削原理和刀具、机械加工方法及设备、互换性与测量技术、机械制 造工艺学及工艺装备等，因而也是一门实践性和综合性很强的课程，必须通过实践性教学环节才能使我们对该课程的基础理论有更深刻的理解，也只有通过实践才能培养我们理论联系实际的能力和独立工作能力。因此，工艺综合课程设计应运而生，也成为机械类专业的一门重要实践课程。 2 课程设计的目的 工艺综合课程设计旨在继承前期先修基础课程的基础上，让我们完成一次机械零件的机械加工工艺规程和典型夹具设计的锻炼，其目的如下。 （ 1） 在结束了机械制造基础等前期课程的学习后，通过本次设计使我们所学到的知识 得到巩固和加深。培养我们全面综合地应用所学知识去分析和解决机械制造中的问题的能力。 （ 2） 通过设计提高我们的自学能力，使我们熟悉机械制造中的有关手册、图表和技术资料，特别是熟悉机械加工工艺规程设计和夹具设计方面的资料，并学会结合生产实际正确使用这些资料。 （ 3） 通过设计使我们树立正确的设计理念，懂得合理的设计应该是技术上先进的，经济上合理的，并且在生产实践中是可行的。 （ 4） 通过编写设计说明书，提高我们的技术文件整理、写作及组织编排能力，为我们将来撰写专业技术及科研论文打下基础。 3 支架的工艺分析 3.1 支架的结构及其工 艺性分析 由支架零件图可知，该支架结构形状对称布置。主要由底板、肋板和圆柱孔等部分构成。支架的主要加工表面有：支架底面、肋板孔与圆柱孔、肋板孔内端面及圆柱孔上端面等。其中 支架底面 的表面粗糙度 Ra 1.6 m， 肋板 内表面的表面粗糙度 Ra 3.2m，定位孔 6H7，肋板上的孔径 40H7，圆柱孔的孔径 60H8，两肋板间的距离 75H8，以及圆柱孔的内表面与上端面的表面粗糙度 Ra 3.2 m是重要尺寸。 nts4 3.2 支架的技术要求分析 该支架零件的主要技术要求为： 1. 未注明圆角半径 R5； 2. 2 40H7孔的同轴度允许误 差为 0.01； 3. 2 40H7孔与 A面的平行度允许误差为 0.02； 4. 60H8孔与 A面垂直度允许误差为 0.01； 5. 两圆柱孔中心距极限偏差为 0.25mm； 6. 肋板孔中心线距支架底板的距离的极限偏差为 0.05mm； 7. 圆柱孔与肋板孔的中心距极限偏差为 0.15mm。 4 毛坯的选择 题目给定的是支架零件，该零件年产量为 4000件，设其备品率为 4%，机械加工废品率为 1%，则该零件的年生产纲领为： N=Qn(1+ %+ %)=4000 1（ 1+4%+1%)=4200(件 /年 )。 查表可知该产品为大批生产。在毛 坯的制造方法及加工余量、机床设备及机床布置、夹具及尺寸保证、刀具量具、生产率、成本等各方面需要结合零件自身的特点，采用先进铸造方法、自动机床与专用机床、高效专用夹具、刀具量具以提高生产率和加工质量，降低生产成本。 该支架零件的结构形状较复杂以及大批量生产的生产纲领确定采用熔模铸造方式生产，因此毛坯形状可以与零件的形状尽量接近，铸造出肋板孔与圆柱孔。毛坯尺寸通过确定加工余量后再决定。毛坯材料是 HT200。 5 支架机械加工工艺路线的制定 支架的工艺特点是：外形较复杂，尺寸精度、形状精度、和位置精度及表面粗糙度要求较高。上诉工艺特点决定了支架在机械加工时存在一定的困难，因此在确定支架的工艺过程时应注意定位基准的选择，以减少定位误差；夹紧力方向和夹紧点的选择要尽量减少夹紧变形；对于主要表面，应粗、精加工分阶段进行，以减少变形对加工精度的影响。 5.1 定位基准的选择 基面选择是工艺规程中的重要工作之一。基面选择的正确与合理，可以使加工质量nts5 得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件的大批报废，使生产无法正常运行。 5.1.1粗基准的选择 遵照“保证不加工 表面与加工表面相互精度原则”的粗基准选择原则（即 零件有不加工表面时，应以这些不加工表面作为粗基准；若零件有若干个不加工表面时则应与这些加工表面要求相对精度较高的不加工表面作为粗基准）这里先 选择圆柱孔上端面为粗基准。 5.1.2精基准的选择 根据精基准的选择原则，选择精基面时，首先应考虑基准重合的问题，即在可能的情况下，应尽量选择加工表面的设计基准作为定位基准。本支架零件 以加工好的支架底面作为后续工序如铣圆柱孔上端面、镗肋板孔等工序的精基准 。 5.2 拟定工艺路 线 5.2.1加工方法的选择和加工阶段的划分 支架底面的表面粗糙度要求较高， Ra 1.6，所以确定最终加工方法为精铣。精铣前要进行粗铣、半精铣。 肋板内表面与圆柱孔上端面的表面粗糙度要求较高， Ra 3.2，所以确定最终加工方法为精铣。精铣前要进行粗铣、半精铣。 肋板上的孔与圆柱孔的位置精度和表面粗糙度要求较高， Ra 3.2，所以确定最终加工方法为半精镗。半精镗前要进行粗镗。 装配孔的精度要求较高，最终加工方法为精铰。精铰前要进行钻孔。 沉头孔没有位置精度与表面粗糙度要求，故采用钻孔、 锪孔就能达到图纸上的设计要求。 完成其他次要表面的加工。 5.2.2工艺路线的拟定 在工艺路线的拟定过程中要遵循机械加工工序顺序的安排原则。即： （ 1） 基准先行 按照“先基面后其它”的顺序，先加工精基准面，再以加工 出的精基准面为定位基准，安排其它表面的加工。 （ 2） 先粗后精 按先粗后精的顺序，对精度要求高的各主要表面进行粗加 nts6 工、半精加工和精加工。 （ 3） 先主后次 先考虑主要表面加工，再考虑次要表面加工。次要表面的加 工，通常从加工方便与经济角度出发进行安排。次要表面和 主要表面之间往往有相互位置要求，常常要求在主要表面加 工后，以主要表面定位加工主要表面。 （ 4） 先面后孔 当零件有较大的平面可以作定位基准时，先将其加工出来， 再以面定位孔加工，这样可以保证定位准确、稳定。 （ 5） 关键工序 对易出现废品的工序，精加 工或光整加工可适当提前。在一 般情况下，主要表面的精加工和光整加工应放在最后阶段进 行。 制定工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度等技术要求能得到合理保证。在生产纲领已经确定为大批生产的条件下，可以考虑采用万能机床配以专用夹具，并尽量使工序分散来提高生产效率。除此之外，还应该考虑经济效果，以便使生产成本尽量降低。 nts7 方案分析与比较，方案一是先钻扩铰对角线上两个 8 孔到工序尺寸 ，方案二是先铣 75H8 开挡到工序尺寸，比较发现方案一的设计可以方便为后续方案寻找定位基准，利用 8定位销孔加工其他部位比较精确。故选择方案一。 5.3 加工余量和工序尺寸的拟定 工序余量是指相邻两工序的工序尺寸之差，也就是在一道工序中所切除的金属层厚度，在确定工序间加工余量时，应遵循两个原则： 1. 加工余量应尽量小，以缩短加工时间；提高效率；降低制造成本；延长机 床刀具使用寿命。 2. 加工余量应保证按此余量加工后，能达到零件图要求的尺寸、形状、 位置 公差和表面粗糙度，工序公差不应超出经济加工精度范围；本工序的余量应大于上工序留下的尺寸公差、行为公差和表面缺陷厚度。 根据经验法选取毛坯公差取 T= 2mm。其余各工序尺寸及公差查机械加工工艺手册可得。 表 1 各工序尺寸及公差的计算结果 加工表面 工步（工步） 名称 工序（工序）余量 工序（工步） 基本尺寸 经济精度公差 表面粗糙 度 工序尺寸及公 差 支架底面 毛坯 28 2 2228 粗铣 1.5 26.5 IT12 Ra 6.3 21.005.26 半精铣 1.0 25.5 IT10 Ra 3.2 084.005.25 nts8 精铣 0.5 25.0 IT9 Ra 1.6 052.000.25 圆柱孔上 端面 毛坯 88 2 22-88 粗铣 1.5 86.5 IT12 35.0088 半精铣 1.0 85.5 IT10 Ra 6.3 14.005.86 精铣 0.5 85 IT9 Ra 3.2 087.005.85 圆柱孔 毛坯 54.0 2 220.54 粗镗 2Z=4.0 58.0 IT12 Ra 6.3 3.000.58 半精镗 2Z=2.0 60.0 IT9 Ra 3.2 074.000.60 肋板内表 面 毛坯 72 2 2272 粗铣 2.5 74.5 IT12 Ra 12.5 3.005.74 半精铣 0.5 75.0 IT10 Ra 3.2 12.000.75 肋板孔 毛坯 35 2 220.35 粗镗 2Z=3.0 38.0 IT12 Ra 6.3 25.000.38 半精镗 2Z=2.0 40.0 IT9 Ra 3.2 062.000.40 沉头孔 钻孔 8.0 IT12 Ra 12.5 15.000.8 钻孔 14.5 IT12 Ra 12.5 15.005.14 锪孔 0.5 15.0 IT12 Ra 12.5 15.000.15 装配孔 钻孔 5.8 IT12 Ra 12.5 12.008.5 精 铰 0.2 6.0 IT8 Ra 1.6 018.000.6 5.4 切削用量的确定 工序 40 粗铣圆柱孔上端表面 （ 1）选择加工设备与工艺装备 本工序及随后两道工序是加工出圆柱孔上端面，以达到要求的表面粗糙度及要求尺寸。 根据工艺综合课程设计表 5-5 选择 X5032 立式铣床。工作台面尺寸宽 320mm、长 1320mm，工作台面最大行程纵向 700mm、横向 255mm、垂向 370mm，主电动机功率 7.5kW、总功率 9.09kW。 根据机械 加工工艺手册表 9.2-1，选用镶齿套式面铣刀，刀片材料选用硬质合金钢，牌号为 YT15，查表 9.2-8选铣刀的规格尺寸为， D=50。 夹具选用专用夹具。 （ 2）确定切削用量 a. 确定背吃刀量 粗铣时，为提高切削效率，一般选择铣削背吃刀量等于加工余量，一个工作行程铣完。因为粗铣的余量为 1.5mm，一次走刀完成，所以选择背吃刀量 a=1.5mm nts9 b. 确定进给量 根据工艺综合课程设计表 5-72，选择每齿进给量 fz为 0.3mm/z。 c. 初选切削速度 根据工艺综合课程设计表 5-72，选择切削速度 Vc=34.6m/min。 （ 3）确定铣刀的磨钝标准及耐用度 根据机械加工工艺手册表 9.4-6取粗铣时镶齿套式面铣刀的磨钝标准为 1.7mm。由表 9.4-7查得刀具的耐用度 T=180min。 （ 4）确认机床主轴转速 错误 !未找到引用源。 和切削速度 错误 !未找到引用源。 错误 !未找到引用源。 =错误 !未找到引用源。 =错误 !未找到引用源。 r/m 220r/m 按照 X5032铣床说明书选取实有的机床主轴转速为 270r/m,故实际的切削速度为 错误 !未找到引用源。 =错误 !未找到引用源。 =错误 !未找到引用源。 r/m=42.4r/m （ 5）校验机床功率 根据工艺综合表 3-1 知，单位切削力 错误 !未找到引用源。 =1118N/错误 !未找到引用源。 ,错误 !未找到引用源。 =1；查表 3-3，得 错误 !未找到引用源。 =1.20；其它切削条件修正系数为 1，故切削力 错误 !未找到引用源。 =错误 !未找到引用源。 f 错误 !未找到引用源。=1118 1.5 0.3 1 1.20N=603.7N 切削功率 错误 ! 未找到引用源。 = 错误 ! 未 找 到 引 用 源 。 /60000=603.7 42.4/60000kW=0.43kW 由机床说明书知， X5032 机床主电动机功率 错误 !未找到引用源。 =7.5kW,取机床效率 =0.55，则 错误 !未找到引用源。 / =0.43/0.55kW=0.57kW 错误 !未找到引用源。 故机床功率够用。 工序 50 半精铣圆柱孔上端面表面 nts10 （ 1）选择刀具 根据工艺综合课程设计表 5-18，选用镶齿套式面铣刀。 （ 2）确定切削用 量 a. 确定背吃刀量 半精铣时的背吃刀量一般为 0.5 2mm，所以取背吃刀量等于其在此工序的加工余量，即 a=1.0mm。 b. 确定进给量 根据工艺综合课程设计表 5-72，选择每齿进给量 fz为 0.2mm/z。 c. 初选切削速度 根据工艺综合课程设计表 5-72，选择切削速度 Vc=40m/min。 （ 3）确定铣刀的磨钝标准及耐用度 根据机械加工工艺手册表 9.4-6 取半精铣时镶齿套式面铣刀的磨钝标准为1.8mm。由表 9.4-7 查得刀具的耐用度 T=180min。 （ 4）确认机床主轴转速 错误 !未找到引用源。 和切削速度 错误 !未找到引用源。 错误 !未找到引用源。 =错误 !未找到引用源。 =错误 !未找到引用源。 r/m 255r/m 按照 X5032铣床说明书选取实有的机床主轴转速为 270r/m,故实际的切削速度为 错误 !未找到引用源。 =错误 !未找到引用源。 =错误 !未找到引用源。 r/m=42.4r/m （ 5）校验机床功率 根据工艺综合表 3-1 知，单位切削力 错误 !未找到引用源。 =1118N/错误 !未找到引用源。 ,错误 !未找到引用源。 =1；查表 3-3，得 错误 !未找到引用源。 =1.20；其它切削条件修正系数为 1，故切削力 错误 !未找到引用源。 =错误 !未找到引用源。 f 错误 !未找到引用源。=1118 1.5 0.3 1 1.20N=603.7N 切削功率 错误 !未找到引用源。 = 错误 ! 未 找 到 引 用 源 。 /60000=603.7 42.4/60000kW=0.43kW nts11 由机床说明书知， X5032 机床主电动机功率 错误 !未找到引用源。 =7.5kW,取机床效率 =0.55，则 错误 !未找到引用源。 / =0.43/0.55kW=0.57kW 错误 !未找到引用源。 故机床功率够用。 工序 60 精铣圆柱孔上端面 （ 1）选择刀具 根据工艺综合课程设计表 5-18，选用镶齿套式面铣刀。 （ 2）确定切削用量 a. 确定背吃刀量 精铣时一般为 0.1-1mm或更小，所以取背吃刀量等于其在此工序的加工余量，即a=0.5mm。 b. 确定进给量 根据工艺综合课程设计表 5-72，选择每齿进给量 fz为 0.12mm/z。 c. 初选切削速度 根据工艺综合课程设计表 5-72，选择切削速度 Vc=58.5m/min。 （ 3）确定铣刀的磨钝标准及耐用度 根据机械加工工艺手册表 9.4-6 取精铣时镶齿套式面铣刀的磨钝标准为0.4mm。由表 9.4-7查得刀具的耐用度 T=180min。 （ 4）确认机床主轴转速 错误 !未找到引用源。 和切削速度 错误 !未找到引用源。 错误 !未找到引用源。 =错误 !未找到引用源。 =错误 !未找到引用源。 r/m 373r/m 按照 X5032 铣床说明书选取实有的机床主轴转速为 360r/m,故实际的切削速为 错误 !未找到引用源。 =错误 !未找到引用源。 =错误 !未找到引用源。r/m=56.5r/m （ 5）校验机床功率 根据工艺综合表 3-1 知，单位切削力 错误 !未找到引用源。 =1118N/错误 !未找到引用源 。 ,错误 !未找到引用源。 =1；查表 3 nts12 得 错误 !未找到引用源。 =1.20；其它切削条件修正系数为 1，故切削力 错误 !未找到引用源。 =错误 !未找到引用源。 f 错误 !未找到引用源。 =1118 1.5 0.3 1 1.20N=603.7N 切削功率 错误 ! 未找到引用源。 = 错误 ! 未 找 到 引 用 源 。 /60000=603.7 56.5/60000kW=0.57kW 由机床说明书知， X5032 机床主电动机功率 错误 !未找到引用源。 =7.5kW,取机床效率 =0.55，则 错误 !未找到引用源。 / =0.57/0.55kW=0.56kW 错误 !未找到引用源。 故机床功率够用。 工序 110 粗镗肋板孔 （ 1）选择机床与刀具 根据工艺综合课程设计表 5-9，选择 T618 卧式镗床，由表 5-26 选择机夹单刃镗刀的杆部直径 d（ g7）为 25mm，最小镗孔直径 D为 32mm。 （ 2）确定切削用量 a. 确定背吃刀量 由表 5-69，选择粗镗的刀具材料为高速钢，刀具类型为刀头。取背吃刀量等于其在此工序的加工余量，即 a=3mm。 b. 确定进给量 由表 5-69知， f=0.2mm/r c. 初选切削速度 由表 5-69知， Vc=0.4m/s （ 3）确定镗刀的磨钝标准及耐用度 根据工艺综合课程设计表 3-7取粗镗时单刃镗刀刀具的耐用度 T=50min。 （ 4）确认机床主轴转速 错误 !未找到引用源。 和切削速度 错误 !未找到引用源。 错误 !未找到引用源。 =错误 !未找到引用源。 =错误 !未找到引用源。 r/m 191r/m nts13 按照 T618镗床说明书选取实有的机床主轴转速为 200r/m,故实际的切削速度为 错误 !未找到引用源。 =错误 !未找到引用源。 =错误 !未找到引用源。 r/m=25.1r/m （ 5）校验机床功率 根据工艺综合表 3-1 知，单位切削力 错误 !未找到引用源。 =1118N/错误 !未找到引用源。 ,错误 !未找到引用源。 =1.06；查表 3-3，得 错误 !未找到引用源。 =1.40；其它切削条件修 正系数为 1，故切削力 错误 !未找到引用源。 =错误 !未找到引用源。 f 错误 !未找到引用源。=1118 3 0.2 1.06 1.40N=995.5N 切削功率 错误 ! 未找 到引用源。 = 错误 ! 未 找 到 引 用 源 。 /60000=995.5 25.14/60000kW=0.42kW 由机床说明书知， T618机床主电动机功率 错误 !未找到引用源。 =5.5kW,取机床效率 =0.55，则 错误 !未找到引用源。 / =0.42/0.55kW=0.56kW 错误 !未找到引用源。 故机床功率够用。 工序 120 半精镗肋板孔 （ 1）选择机床与刀具 根据工艺综合课程设计表 5-9，选择 T618 卧式镗床，由表 5-26 选择机夹单刃镗刀的杆部直径 d（ g7）为 25mm，最小镗孔直径 D为 32mm。 （ 2）确定切削用量 a. 确定背吃刀量 由表 5-69，选择粗镗的刀具材料为高速钢，刀具类型为刀头。取背吃刀量等于其在此工序的加工余量，即 a=2mm。 b. 确定进给量 由表 5-69知， f=0.5mm/r c. 初选切削速度 nts14 由表 5-69知， Vc=0.6m/s （ 3）确定镗刀 刀的磨钝标准及耐用度 根据工艺综合课程设计表 3-7取半精镗时单刃镗刀刀具的耐用度 T=50min。 （ 4）确认机床主轴转速 错误 !未找到引用源。 和切削速度 错误 !未找到引用源。 错误 !未找到引用源。 =错误 !未找到引用源。 =错误 !未找到引用源。 r/m 287r/m 按照 T618 镗床说明书选取实有的机床主轴转速为 300r/m,故实际的切削速度为 错误 !未找到引用源。 =错误 !未找到引用源。 =错误 !未找到引用源。 r/m=37.7r/m （ 5）校验机床功率 根据工艺综合表 3-1 知，单位切削力 错误 !未找到引用源。 =1118N/错误 !未找到引用源。 ,错误 !未找到引用源。 =1.06；查表 3-3，得 错误 !未找到引用源。 =1.40；其它切削条件修正系数为 1，故切削力 错误 !未找到引用源。 =错误 !未找到引用源。 f 错误 !未找到引用源。=1118 2 0.5 1.06 1.40N=1659.1N 切削功率 错误 !未找到引用源。 = 错误 ! 未 找 到 引 用 源 。 /60000=1659.1 37.7/60000kW=1.04kW 由机床说明书知， T618机床主电动机功率 错误 !未找到引用源。 =5.5kW,取机床效率 =0.55，则 错误 !未找到引用源。 / =1.04/0.55kW=1.39kW 错误 !未找到引用源。 故机床功率够用。 工序 160 钻 6装配孔 （ 1） 选择刀具 根据工艺综合课程设计表 5-21，选用直径为 5.8 的标准高速钢麻花钻。由表5-6选择 Z5125A立式钻床，工作台面尺寸为（ 550 400） mm，总功率为 2.3Kw，主电动机功率为 2.2Kw。 nts15 （ 2） 确定切削用量 a. 确 定背吃刀量 因为第一次钻孔的加工余量为 5.8mm。一次工作行程钻完，所以选择背吃刀量a=5.8mm。 b. 确定进给量 根据工艺综合课程设计表 5-64，选择进给量 f为 0.27mm/r c. 确定切削速度 根据工艺综合课程设计表 5-66,选择切削速度 Vc=0.42m/s （ 3）确定铰刀的磨钝标准及耐用度 根据工艺综合课程设计表 3-7,取钻削时麻花钻刀具的耐用度 T=100min。 （ 4）钻削基本时间的计算 根据工艺综合课程设计表 3-11知 ,钻孔的基本时间计算公式为 : 式中 ,错误 !未找到引用源。 =(D/2)cot 错误 !未找到引用源。 =错误 !未找到引用源。 计算得 错误 !未找到引用源。 =1.2s 工序 170 精铰 6装配孔 （ 1）选择刀具 根据工艺综合课程设计表 5-21，选择 d=6mm 的直柄机用铰刀。由表 5-6 选择Z5125A立式钻床，工作台面尺寸为（ 550 400） mm，总功率为 2.3Kw，主电动机功率为2.2Kw。 （ 2）确定切削用量 a. 确定背吃刀量 因为铰孔的加工余量为 0.2mm。一次工作行程铰完，所以选择背吃刀量 a=0.2mm。 b. 确定进给量 根据工艺综合课程设计表 5-68，选择进给量 f为 1.00mm/r nts16 c. 确定切削速度 根据工艺综合课程设计表 5-66,选择切削速度 Vc=0.20m/s 6 夹具的设计 为了提高劳动生产，保证加工质量，降低劳动强度，需要设计专用夹具。下面即为钻 5- 8孔的专用夹具，本夹具将用于 Z5125A立式钻床 。 6.1 设计要求 本夹具无严格的技术要求，因此，应主要考虑如何提高劳动生产率，降低 劳动强度，面精度不是主要考虑的问题。 6.2 夹具设计 6.2.1 定位基准的选择 为了提高加工效率及方便加工，决定钻头材料使用高速钢，用于对 5孔进行加工，准备采用手动夹紧。 6.2.2 切削力及夹紧力的计算 刀具：高速钢麻花钻头，尺寸为 8。 则轴向力：见工艺师手册表 28.4 F=CF d0 Fz fFy kF 3.1 式中： CF =420， ZF =1.0, yF =0.8, f=0.35 kF =( 07.1)190200()190 3.1 FnHB F=420 )(2 1 2 307.135.05.13 8.00.1 N 转矩 T=CT d0 TZ fTy kT 式中 : CT =0.206, ZT =2.0, yT =0.8 T=0.206 )(34.1707.135.05.13 8.00.2 MN 功率 Pm = KWdT V 7 2 6.083095.1634.1730 0 在计算切削力时 ,必须考虑安全系数 ,安全系数 K=K1 K2 K3 K4 式中 K1 基本安全系数， 1.5; nts17 K2 加工性质系数， 1.1; K3 刀具钝化系数 , 1.1; K4 断续切削系数 , 1.1 则 F/ =KF=1.5 )(423921231.11.11.1 N 钻削时 T=17.34 N M 切向方向所受力 : F1 = NLT 2671065 34.17 3 取 1.0f Ff =4416 )(6.4411.0 N Ff F1 所以 ,钻削时工件不会转动 ,故本夹具可安全工作。 6.3 定位误差的分析 制造误差 ZZ （ 1）钻套中心线对定位件中心线位置精度 mm05.003.02 . 取 mm04.02 . （ 2）钻套内外圆同轴度误差（查表 P297） mm008.03 . （ 3）钻头纯倾斜时与钻套内孔中心不重合位置精度误差为 斜 24 ，钻套底面到钻孔上表面高度为 L（排屑用）。又 6.616.05 dL 取 mmL 7 。查表知6020
