齿轮进给箱零件的工艺及钻2-φ20孔专用组合机床夹具设计-[机械毕业设计论文A1050]
收藏
资源目录
压缩包内文档预览:
编号:962569
类型:共享资源
大小:1.50MB
格式:RAR
上传时间:2016-12-28
上传人:木***
认证信息
个人认证
高**(实名认证)
江苏
IP属地:江苏
50
积分
- 关 键 词:
-
齿轮
进给
零件
工艺
20
专用
组合
机床
夹具
设计
机械
毕业设计
论文
a1050
- 资源描述:
-
文档包括:
说明书一份57页,22000字左右.
任务书一份.
开题报告一份.
图纸共8张:

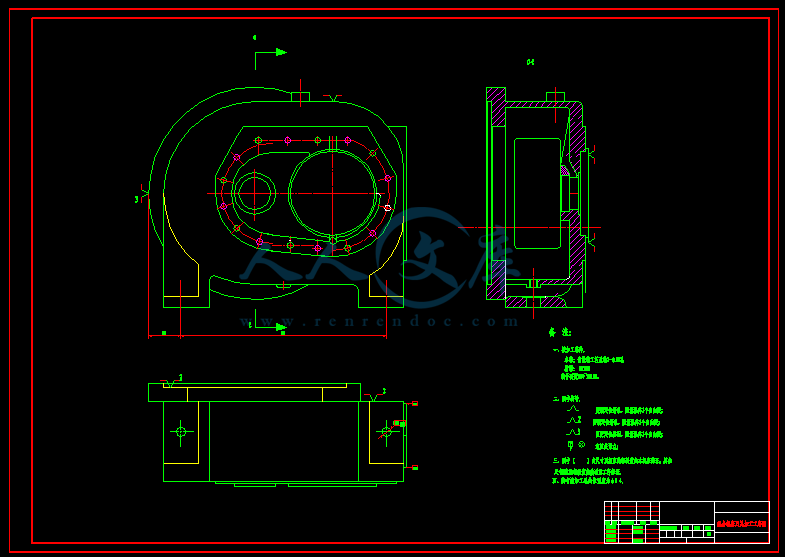

A0-齿轮箱零件图.dwg
A0-机床总图.dwg
A0-主轴箱总图.dwg
A1-刀具加工示意图.dwg
A1-工序图.dwg
A2-滑动压块.dwg

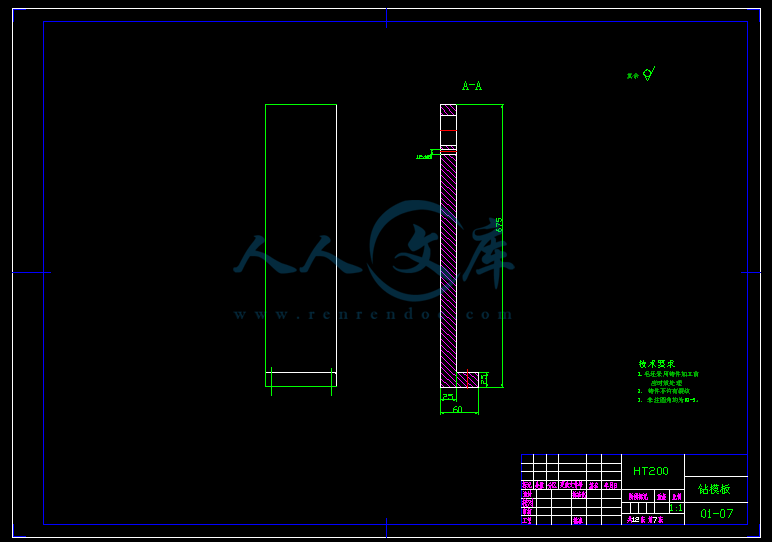

A2-钻模板.dwg
A4-生产率计算卡.dwg









- 内容简介:
-
定位支座零件数控加工多工位夹具设计 1 毕业设计 (毕业论文 )开题报告 题 目 齿轮箱 工艺及钻 20孔、工装 及 专机设计 学 院 机械工程学院 专 业 机械设计制造及其自动化 班 级 学 生 指 导 教 师 定位支座零件数控加工多工位夹具设计 2 齿轮箱工艺及钻 20 孔、工装及专机设计 开题报告 1 夹具简述 夹具是机械制造厂里使用的一种工艺设备,分为机床夹具、焊接夹具、装配夹具及检验夹具等。 各种金属切削机床上用于装夹工件的工艺装备,称机床夹具,如车床上使用的三爪自定心卡盘、铣床上使用的平口虎钳等。 1. 1 机床夹具在机械加工中的作用 对于工件进行机械加工的时候,为了保证加工要求,首先要使工件相对于刀具及机床有正确的位置,并使这个位置在加工过程中不因外力的影 响而变动。为此,在进行机械加工前,先要将工件夹好。 工件的装夹方法有两种:一种是工件直接装夹在机床的工作台或花盘上;另一种是工件装夹在夹具上。 采用第一种方法装夹工件时,一般要先按照图样的要求在工件表面上画线,划出加工表面的尺寸和位置,装夹时用划针或者百分表找正后再夹紧。这种方法无须专用的设备,但效率低,一般用于单件和小批量生产。批量大时,大都用夹具装夹工件。 用夹具装夹工件有下列的优点: 1/能稳定的保证工件的加工精度 用夹具装夹工件时,工件相对于刀具及机床的位置精度由夹具保证,不受工人技术水平的影响, 使一批工件的加工精度趋于一致。 2/能提高劳动生产率 使用夹具装夹工件方便,快速,工件不许要划线找正,可显著的减少辅助工时,提高劳动生产率;工件在夹具中装夹后提高了工件的刚性,因此可以加大切削用量,提高劳动生产率;可使用多件、多工位装夹工件的夹具,并可以采用高效夹紧机构,进一步提高劳动生产率。 3/能扩大机床的使用范围。 定位支座零件数控加工多工位夹具设计 3 具是机械加工不可缺少的部件 在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下,夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。 随着机床加工精度的提高 ,为了降低定位误差,提高加工精度,对夹具的制造精度要求更高。高精度夹具的定位孔距精度高达 5 m,00行度高达 00国 美乐 )公司制造的4m 长、 2m 宽的孔系列组合焊接夹具平台,其等高误差为 密平口钳的平行度和垂直度在 5 m 以内;夹具重复安装的定位精度高达 5 m;瑞士性夹具的重复定位精度高达 25 m。机床夹具的精度已提高到微米级,世界知名的夹具制造公司都是精密机械制造企业。诚然,为了适应不同行 业的需求和经济性,夹具有不同的型号,以及不同档次的精度标准供选择。 为了提高机床的生产效率,双面、四面和多件装夹的夹具产品越来越多。为了减少工件的安装时间,各种自动定心夹紧、精密平口钳、杠杆夹紧、凸轮夹紧、气动和液压夹紧等,快速夹紧功能部件不断地推陈出新。新型的电控永磁夹具,加紧和松开工件只用 12 秒,夹具结构简化,为机床进行多工位、多面和多件加工创造了条件。为了缩短在机床上安装与调整夹具的时间,瑞典 3R 夹具仅用 1分钟,即可完成线切割机床夹具的安装与校正。采用美国 金斯 )公司的球锁装夹系统, 1 分钟内就能将夹具定位和锁紧在机床工作台上,球锁装夹系统用于柔性生产线上更换夹具,起到缩短停机时间,提高生产效率的作用。 夹具元件模块化是实现组合化的基础。利用模块化设计的系列化、标准化夹具元件,快速组装成各种夹具,已成为夹具技术开发的基点。省工、省时,节材、节能,体现在各种先进夹具系统的创新之中。模块化设计为夹具的计算机辅助设计与组装打下基础,应用 术,可建立元件库、典型夹具库、标准和用户使用档案库,进行夹具优化设计,为用户三维实体组装夹具。模拟仿真刀具的切削过程,既能为用户提供正确、合理的夹具与 元件配套方案,又能积累使用经验,了解市场需求,不断地改进和完善夹具系统。组合夹具分会与华中科技大学合作,正在着手创建夹具专业技术网站,为夹具行业提供信息交流、夹具产品咨询与开发的公共平台,争取实现夹具设计与服务的通用化、远程信息化和经营电子商务化。 定位支座零件数控加工多工位夹具设计 4 夹具的通用性直接影响其经济性。采用模块、组合式的夹具系统,一次性投资比较大,只有夹具系统的可重组性、可重构性及可扩展性功能强,应用范围广,通用性好,夹具利用率高,收回投资快,才能体现出经济性好。德国 美乐 )公司的孔系列组合焊接夹具,仅 用品种、规格很少的配套元件,即能组装成多种多样的焊接夹具。元件的功能强,使得夹具的通用性好,元件少而精,配套的费用低,经济实用才有推广应用的价值。 专家们建议组合夹具行业加强产、学、研协作的力度,加快用高新技术改造和提升夹具技术水平的步伐,创建夹具专业技术网站,充分利用现代信息和网络技术,与时俱进地创新和发展夹具技术。主动与国外夹具厂商联系,争取合资与合作,引进技术,这是改造和发展我国组合夹具行业较为行之有效的途径。 2我国夹具的发展趋势 我国夹具工业从起步到飞跃发展,历经了半个多世纪 ,近几年来,我国夹具技术有了很 大发展,夹具水平有了较大提高。大型、精密、复杂、高效和长寿命夹具又上了新台阶。大型复杂冲模以汽车覆盖件具为代表,我国主要汽车夹具企业,已能生产部分轿车覆盖件夹具。 体现高水平制造技术的多工位级进模、覆盖面大增,已从电机、电铁芯片夹具,扩大到接插件、电子零件、汽车零件、空调器散热片等家电零件夹具上。塑料模已能生产 34、 48大展幕彩电塑壳夹具,大容量洗衣机全套塑料夹具及汽车保险杠和整体仪表板等塑料夹具。塑料模热流道技术更臻成熟,气体铺助注射技术已开始采用。压铸模方面已能生产自 动扶梯整体梯级压铸 模及汽车后轿齿轮箱压铸模等。夹具质量、夹具寿命明显提高;夹具交货期较前缩短。夹具术相当广泛地得到应用,并开发出了自主版权的夹具 件。电加工、数控加工在夹具制造技术发展上发挥了重要作用。夹具加工机床品种增多, 水平明显提高。快速经济制模技术得到了进一步发展,尤其这一领域的高新技术快速原型制 造技术 (展很快,国内有多家已自行开发出达到国际水平的相关设备。夹具标准件应用更加广泛,品种有所扩展。夹具材料方面,由于对夹具寿命的重视,优质夹具钢的应用 有较大进展。正由于夹具行业的技术进步,夹具水平得以提高 ,夹具国产化取得了可喜的成就。历年来进口夹具不断增长的势头有所控制,夹具出口稳步增长。 定位支座零件数控加工多工位夹具设计 5 3 主要参考资料 孙恒,陈作模主编。机械原理(第六版)。北京:高等教育出版社, 2001 王先逵。机械制造工
