1、XX金属表面处理有限公司热镀锌加工废水处理工程方案设计XX皓丰金属表面处理有限公司热镀锌加工废水处理工程方案设计目 录1总论11.1 工程概况11.2 设计依据11.3 设计原则21.4 设计范围22废水状况3.2.1 废水处理量及废水特性32.2 废水处理要求3根据环评要求，废水处理后全部用于生产回用，零排放。 33工艺选择3.3.1 废水特点分析33.2 废水处理工艺44工艺说明4.4.1斜管沉淀45主要建、构筑物及设备设计55.1 中和曝气池，利用现有池55.2 混凝反应池/竖流沉淀池，新建钢碎 55.3 pH回调池，利用现有池 65.4 污泥池，利用原有池 65.5 清水池，利用原有池

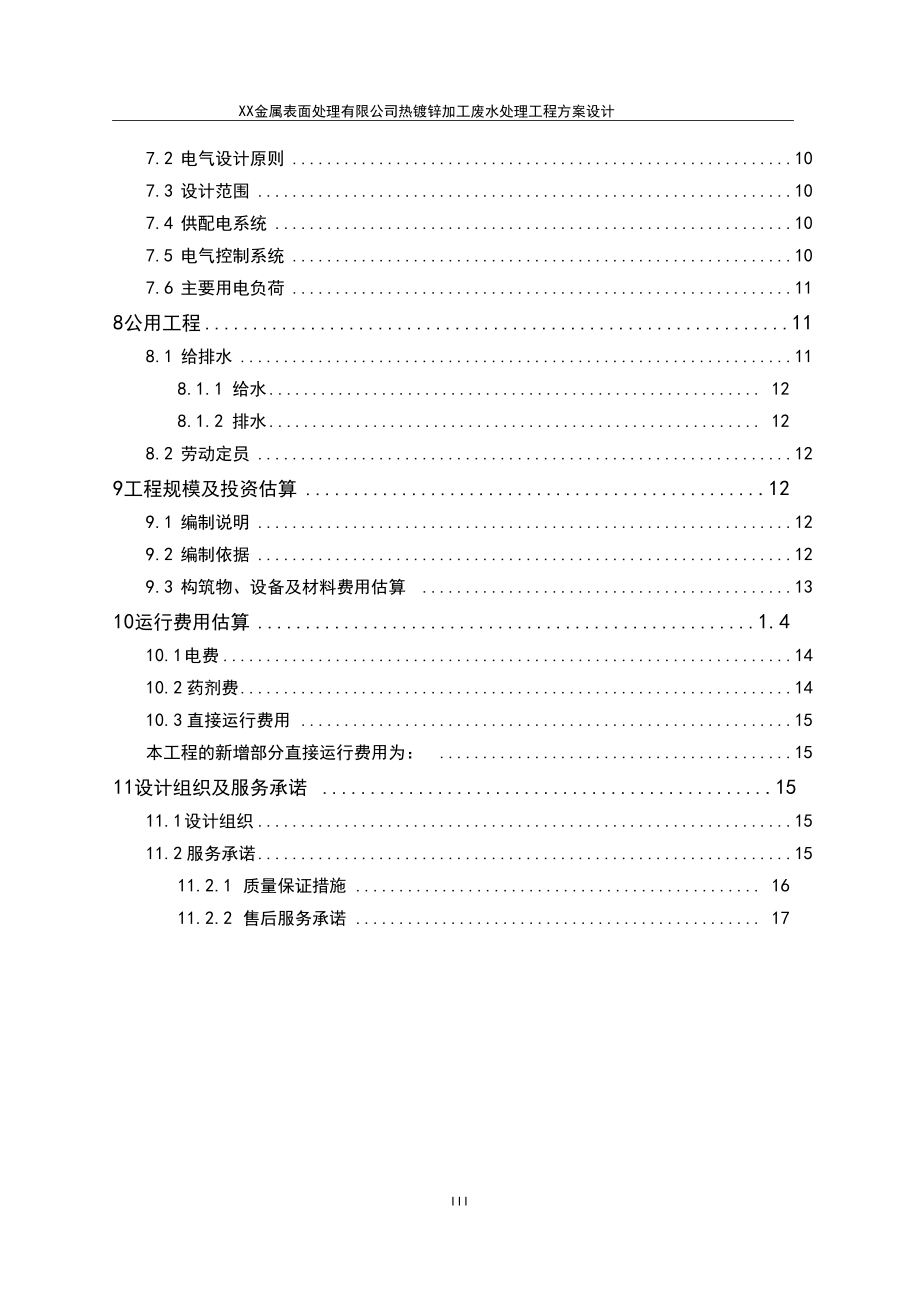

2、76总图布置及土建设计 7.6.1 主要设计规范、依据76.2 总图布置76.3 工程地质86.4 建筑设计86.5 结构设计86.6 主要建筑材料96.7 施工缝处理97电气与自控9.7.1 主要设计规范、依据9IIXX金属表面处理有限公司热镀锌加工废水处理工程方案设计7.2 电气设计原则107.3 设计范围107.4 供配电系统107.5 电气控制系统107.6 主要用电负荷118公用工程118.1 给排水118.1.1 给水 128.1.2 排水 128.2 劳动定员129工程规模及投资估算.129.1 编制说明129.2 编制依据129.3 构筑物、设备及材料费用估算 1310运行费用

3、估算1.410.1 电费1410.2 药剂费1410.3 直接运行费用 15本工程的新增部分直接运行费用为： 1511设计组织及服务承诺 .1511.1 设计组织1511.2 服务承诺1511.2.1 质量保证措施 1611.2.2 售后服务承诺 17iiiXX金属表面处理有限公司热镀锌加工废水处理工程方案设计1 总论1.1 工程概况XX 市皓丰金属表面处理有限公司位于东台市安丰镇西村二组，主要进行钢构件热镀锌加工（包括桥架、脚手架、路灯杆等钢构件）。项目总投资 1500万元，投产后设计年度热镀锌加工桥架、脚手架、路灯杆等钢构件约6000 吨。 本项目产生生产工艺废水总量为1050m3/a，

4、主要为酸洗和水洗工序产生的废水。其中酸洗废水甲方已经交由有资质的处理公司外运处理，因此不向外排放，本方案主要考虑水洗废水的治理，废水中 pH 值超标并含有一定的铁离子，如不进行处理回用，将无法达到环评中零排放的治理要求。为控制污染改善环境，根据环评要求，公司将建设废水处理设施对生产废水进行处理，确保废水零排放的要求。我方根据项目排放废水的特点及业主要求编制本废水处理工程设计方案。1.2 设计依据1 .给水排水工程结构设计规范GBJ69 81；2 .给水排水构筑物施工施工及验收规范GBJ93 86；3 .工业自动化仪表工程施工及验收规范GBJ93-86；4 .污水处理厂辅属建筑和附属设备设计标准

5、CJJ31 89；5 .室外排水设计规范GBJ14 87；6 .建筑给水排水设计规范GB50015-2003；7 .建筑结构荷载规范GB500092001;8 .混凝土结构设计规范GB50010- 2002;9 .建设单位提供的水质、水量等基础资料。1.3设计原则本方案根据以下原则进行工艺路线选择：1、贯彻执行国家关于环境保护的政策， 符合国家的有关法律、法规、 规范。2、根据设计进出水质要求，因地制宜，根据实际情况，在保证处理 效果的前提下，尽量节省工程投资，节约用地，节省能源，并降低运行 费用。3、妥善处理处置废水处理过程中产生的污泥，避免造成二次污染。4、为确保工程的可靠性及有效性，提高

6、自动化水平，降低运行费用， 减少日常维护检修工作量，改善工人操作条件，本工程中所选用的设备 为优良名牌设备。5、为保证废水处理系统正常运转，供电系统需有较高的可靠性，且 废水站运行设备有足够的备用率。6、整个工程项目力求在便于施工、安装和维修，确保处理效果的前 提下，最大程度节约投资。7、废水治理工程构筑物外观力求简洁明快、美观大方，并与其周围 景观相协调。1.4设计范围XX金属表面处理有限公司热镀锌加工废水处理工程方案设计本废水站为新建工程，此方案设计从废水进入调节池到处理出水止， 其中包括构筑物及配套设施设计、水处理工艺流程、总平面布置、工程 投资估算及运行成本分析。不包括道路、围墙、绿化

7、及站外的其他设施 的设计。主要设计内容包括：工艺设计、构筑物设计、工艺设备选型、 管道设计、电气设计及仪表控制设计等。2废水状况2.1 废水处理量及废水特性根据业主提供的资料，以及我公司对该类废水的了解。废水来源于生产过程中产生的水洗废水，排放量约为 600m3/a,洗废水定期排放，然 后集中进行处理。该废水中主要污染物浓度约为：pH 12、COD<100mg/L、SSW 150mg/L,因为废水采用集中处理，因此设计小时处理量为510吨/小时。2.2 废水处理要求根据环评要求，废水处理后全部用于生产回用，零排放。3工艺选择3.1 废水特点分析热镀锌工艺所排放废水量较小，主要为酸洗和水洗

8、废水，其中酸洗 废水浓度较高，甲方已经交由有资质的处理公司外运处理，因此不向外 排放，本方案主要是处理水洗废水，主要含有盐酸和金属离子，是本设 计的处理重点。废水处理工艺，形式多种多样，大致可分为化学中和沉淀、氧化还 原、溶剂萃取分离、吸附法、膜分离技术等几种工艺路线。就本工程而 言，通过论证建议采用化学中和与混凝沉淀、结合吸附的方法，以确保 出水的水质指标达标。3.2 废水处理工艺根据以上分析，工艺设计如图3-1所示:水洗酸性废水石灰孚LPACPAM外运处理出水回用空4工艺说明(斜管沉淀)在斜管沉淀池中，实现混凝加药、絮凝沉淀、泥水分离的过程，该工艺运行方便，分离效果好。化学反应如下：H+

9、+ OH =H2O;Mnn+nOH-=Mn(OH)n ；通过碱性条件下沉淀，去除各种金属离子5主要建、构筑物及设备设计5.1中和曝气池，利用现有池尺寸规格：L*B*H=6.0*6.0*1.8m, 有效深度1.2m有效容积：43m3数 量：1座结构形式：钢硅防腐、地下配套设备：1、风机：用于加碱中和搅拌，利用现有的鼓风机。2、加药设备1套：用于溶解搅拌NAOH片碱，进行加药储药桶1个：PP材质，1m3;加药泵 1 台：Q=100L/h, H=1bar, N=0.1kw;3、在线pH计一套；4、提升泵：用于将废水提升至一级斜管沉淀池规格： Q=510m3/h, H=10m, N=0.75kw;数量

10、：2台（1用1备）5.2混凝反应池/竖流沉淀池，新建钢硅尺寸规格：L*B*H=4*3*4.0m, 有效深度3.5m其中混凝反应池L*B*H=1*1*4m*共3格竖流沉淀池L*B*H=3*3*4m沉淀高度：2m数 量：1座设计水量：Q=510m3/h沉淀时间： 1.83.6h结构形式：地上钢硅配套设备：1、 石灰乳、PAC、PAM加药设备各一套；储药桶3个：PP材质，1m3;加药泵 3 台：Q=100L/h, H=1bar, N=0.1kw1.1 浆式搅拌机：3台5.3 pH回调池，利用现有池尺寸规格：L*B*H=6*6*1.8m, 有效深度1.2m有效容积：43m3数量：1座结构形式：地下钢硅

11、配套设备：1、利用原有鼓风机曝气搅拌；2、加药设备1套：用于HCL加药储药桶1个：PP材质，1m3;加药泵 1 台：Q=100L/h, H=1bar, N=0.1kw;3、pH计一台；5.4 污泥池，利用原有池尺寸规格：L*B*H=3*6*1.8m, 有效深度1.2m;XX金属表面处理有限公司热镀锌加工废水处理工程方案设计设计容积：21.6m3结 构：地下钢硅配套设备：1、螺杆泵一台，Q=510m3/h, H = 20m, N = 1.5kW;2、压滤机一台，过滤面积12m2。5.5 清水池，利用原有池尺寸规格：L*B*H=3*6*1.8m, 有效深度1.2m设计容积：21.6m3数 量：1座

12、结构形式： 地上钢硅6总图布置及土建设计6.1 主要设计规范、依据1 .供排水工程结构设计规范 GBJ69-1984;2 .建筑地基基础设计规划GB50007-2002;3 .构筑物抗震设计规范GB50191 1993;4 .砌体结构设计规范GB500032001;5 .混凝土结构设计规范GB50010 2002;6 .建筑结构荷载规范GB50009-2001;7 .钢结构设计规范GBJ17-88。6.2总图布置XX金属表面处理有限公司热镀锌加工废水处理工程方案设计污水处理站总图布置尽量做到安排合理，设施美观，节约占地，降 低工程总造价。站内道路要有利于货物运输，道路两边及构筑物四周种 植花草

13、，鼓风机房尽量防止噪声影响周围环境。具体平面布局详见平面布置图。6.3 工程地质本方案设计地耐力按 80kN/m2考虑，在施工图设计前建设方应提供 地质勘探资料，届时将根据实际地质情况，就地基处理提出适合的处理 方案，并进行合理设计。6.4 建筑设计辅助用房的设计首先符合工艺要求，外观上简洁、明快。外墙涂料 采用水性漆，内墙涂料采用乳胶漆，门采用钢木门，窗采用塑钢窗，地 面采用水泥地面。建筑设计标准：(1)耐火等级。本工程各项建筑物均按二级耐火等级设计。(2)建筑装修。按城镇污水处理厂附属建筑和附属设备设计标准 (CJJ31-80有关规定。6.5结构设计主要建、构筑物材料选用：(1)建筑用石专

14、为Mu10,基础部分用M5.0水泥砂浆砌筑，基础以上用M5.0混合砂浆砌筑。(2)混凝土。建筑物用C20,构筑物用C25密实混凝土；道路地坪用C15;垫层用C10。(3)钢材用I ()级、H ()级钢筋，电焊条用E43、E50。(4)所有硅用的砂、石均应洗净，剔除泥木草根。(5)石灰应用纯净块灰预先化浆待用。6.6主要建筑材料(1)硅。所有水池池体采用 C25混凝土，抗渗标号为S6,垫层采 用C10素混凝土。(2)钢材。建筑钢筋 中12为I级钢筋，fy = 210N/mm2;A 为 II级钢筋，fy=310N/mm2。结构钢及预埋件使用 A3钢及型钢。(3)石专砌体。地面下采用 M7.5水泥砂

15、浆，MU10普通机制粘土石专； 地面上部采用M5水泥砂浆，MU7.5普通机制粘土石专。6.7施工缝处理采用凸梢，表面凿毛，清洗，敷设止水条。7电气与自控7.1 主要设计规范、依据1 .工业与民用供电系统设计规范 GB500521995;2 .低压配电装置及线路设计规范 GB500541995;3 .通用用电设备配电设计规范 GB500551993;4 .工业企业照明设计标准GB500341992;5 .工业企业民用供电系统设计规范 GB500541992。7.2 电气设计原则1 .根据废水处理工艺需要，对工艺运行情况及时进行显示、控制、 报警。本设计原则以手动控制为主，以国产设备为主，适当选用

16、进口设 备。2 .符合国家相关强制性规范、规格及标准。7.3 设计范围废水处理站内，配套的新增设备的供电及控制设计、电缆敷设设计、 供电系统接地设计、接地保护及照明设计等。以废水站内配电柜为界， 配电柜以内为本设计范围。7.4 供配电系统供电负荷确定为二级负荷，设一路供电电源：380/220V、50Hz。配电系统采用三相五线制、单相三线制，接地保护系统为TN-S系统。电力电缆选用VV型、VV2型；控制电缆选用KVVP型；照明选用 BVV型。敷设方式选用电缆沟与穿管暗敷相结合，室内照明采用难燃塑 料线暗敷。7.5 电气控制系统废水处理站内电气控制采用集中分项控制系统，整个系统布置在控 制室内，其

17、特点如下：(1)具有短路、过热、过载、缺相、过电流、接地欠压报警功能，XX金属表面处理有限公司热镀锌加工废水处理工程方案设计控制室设置配电柜，远程控制箱安装在废水处理站现场。(2)设备采用集中控制、自动与手动相结合的方法。(3)提升池、气浮池提升泵均采用液位开关进行控制。(4)电气设备外壳采取保护接零，接地电阻小于 4欧姆7.6 主要用电负荷主要用电负荷详见表7-1。表7-1主要用电负荷上2单元用电设备运行数量单位功率/(KW)装机功率运行功率中和曝气池提升泵2台0.751.50.75加药系统加菊泉4台0.10.40.4曝气系统鼓风机1台1.11.11.1污泥浓缩池螺杆泵1台1.51.51.5

18、压滤机1台0.750.750.75合计5.254.5总装机容量约5.25kW,实际运行耗电量约4. 5kW h/d。处理站设 计双电源供电，由业主将电源线送至废水站配电柜，配电和自动控制 系统由防潮、防漏电和可靠的接地措施，各类电器设备均设电路短路 和过载保护装置，以确保用电设备安全运行。8公用工程8.1.1给水操作人员饮用水、洗刷水等上水由业主负责接入，DN25管径，流速1.5m/s,压力大于 0.25Mpa。8.1.2排水工艺所产生的杂水经收集后接入调节池重新处理；雨水利用场地坡 度自然排向周边的开阔地带，顺势自流外排。8.2劳动定员劳动定员2人：操作员2人，其中1人兼职化验和管理。9工程

19、规模及投资估算9.1 编制说明工程投资估算内容包括废水处理站内新建、新增的各构筑物、建筑 物、设备、材料、管道、电气及自动化仪表等项目。不包括土地征用、 青苗补偿、场地拆造平整、电力整容、绿化等辅助费用。9.2 编制依据1、定格（指标）建设部全国市政工程投资估算指标 HG247-102-96;供排水工程概算与经济评价手册；类似工程结算资料。2、材料价格采用近期市场信息价。3、设备价格工艺设备及通用设备价格根据设备制造厂近期报价，定货价及其他类似工程的设备价格资料进行计算。4、工程建设其他费用及预备费根据本工程的实际情况参照市政工程初步设计概算编制办法有 关规定计取。9.3 构筑物、设备及材料费

20、用估算新建工程分为土建工程部分和设备及材料部分，如下表9-1和9-2所示：表9-1 土建工程量估算序号名称总容积（m3）单位数量材质估价1竖流沉淀池4*3 *4m36m3座1地上钢碎2.8表9-2设备及材料价格估算序号工2单元名称单位数量单价（万元）总价（万元）1中和曝气池风机台1原有原有NAOH溶药、加药装置套10.40.4pH计台10.30.3提升泵 Q=510m3/h , H=10m ,N=0.75kw台20.150.32混凝反应池/竖流沉淀池石灰乳、PAC,PAM溶药、加药装置套30.41.2中心导流筒个10.10.1搅拌机台30.150.453pH回调池HCL加药装置套10.40.4

21、pH计台10.30.34螺杆泵Q = 510m3/h, H = 20m, N =1.5kW台10.30.35压滤机过滤面积12m2台1原有原有6设备、管道安装费-0.3小 计4.0510运行费用估算10.1 电费由表7-1中所计算得出的废水站的运行功率，可测算出该废水处理站 电耗为 4.5kWh/d 10m3/d=0.45kWh/m3 废水，平均电价 0.70 元/kWh,则 电费为：E1 = 0.45kWh/m3 废水 >0.70 元/kWh=0.32元/m3废水10.2 药剂费废水处理过程中，具体药耗（每吨水消耗，供参考，实际药量依废水 浓度变化而调整）见表10-1:表10-1每吨水

22、药耗序号项目用量（kg）单价（元）成本（元）1NaOH41.97.62PAC0.13.90.393HCL0.10.90.09合计8.08则药剂费用为E2=8.08元/m3废水10.3 直接运行费用本工程的新增部分直接运行费用为：E4= E1 + E2=0.32+8.08=8.4元/m3废水11设计组织及服务承诺11.1 设计组织若我公司与业主签订有关合同，我公司将针对本工程的实际情况， 组织技术骨干成立废水处理工程项目组，进行该工程的施工图的设计及 有关设备的采购工作。本项目组由总工办、设计部、工程部的有关技术 人员组成，参加的专业包括：工艺专业、建筑专业、结构专业、总图专 业、电气专业、暖通

23、专业与给排水专业，各专业设专业负责人负责本专 业的设计进度与设计质量保证。11.2 服务承诺11.2.1 质量保证措施1 .针对本工程，主要内容为工程方案编制，施工图设计，设备采购 及试运行等相关技术服务，我公司有上述对应的相关作业程序文件来执 行，如设计过程有设计开发管理程序、图纸管理程序，设备采 购有分包商管理程序、设备安装调试程序、工程防护程序、 设备材料接收检验测试程序、采购管理程序等。试运行有工 艺调试及工艺变更程序、工程竣工验收管理程序等。保固服务有 客户售后服务管理程序。上述各类程序文件中均明确了各相关阶段 的范围、权责，使工作落实到部门与个人，并严格按程序办事，相互检 查与督促，避免脱节现场之发生。2 .质量保证措施A.质量保证(1)加强质量管理，保证设计质量贯彻真实技术、执着追求、美好环境、客户满意 ”的质量方针，确 保工程设计质量及实施进度。加强图纸复查，把问题消灭在施工前；(2)设计图纸完成后，我们将立即组织力量对图纸进行校审，发现 问题及时修改，把设计中的问题消灭在施工前，保证将合格、高质量的 图纸送交施工，保证施工顺利进行。(3)加强相互配合，发挥各自优势在设计过程中，我单位将一些重大的技术问题同业主领导和技术人 员结
