1、 砂轮装置的安全技术 砂轮装置是磨削机械的执行机构,由砂轮、主轴、卡盘和防护罩共同组成。砂轮的两侧面用砂轮卡盘夹持,安装在与传动系统的砂轮主轴上(见图1),外面用防护罩罩住。磨削机械平安防护的重点是砂轮,砂轮的平安不仅由自身的特性和速度打算,而且与砂轮装置的各组成部分有直接关系。组成砂轮装置的各元件通过各自的平安技术措施,保障磨削加工作业的平安。 图1 砂轮装置图 1、砂轮主轴。砂轮主轴用来承载支持砂轮,并将传动系统的动力和速度传递给砂轮。在磨削作业时,砂轮主轴受弯、扭组合力的作用。砂轮主轴及其支撑部分结构直接影响工件的加工质量和磨削作业平安,是砂轮装置的关键结构,主轴的失效、破坏,将直接导致
2、砂轮的破坏。因此,砂轮卞轴必需满意下述平安要求。 (1)强度要求。主轴材料应具有较好的机械性能,抗拉强度不得低于650 MPa,且延长率不低于10%。诚哉部位的界面尺寸足够大,保证主轴的抗扭截面磨量和抗弯曲截面磨量,砂轮直径越大、厚度越厚,与之协作的砂轮直径越大 。 ()刚度要求。砂轮主轴应满意抗变形的要求,尤其是在内圆磨床加工内孔时,砂轮需要借助接长轴安装在砂轮主轴上,接长轴越细越长,其静态挠度和动态挠度越大,因而旋转不平衡力产生振动越大,这不仅直接影响磨削质量,而且关系到作业平安。所以,砂轮主轴应尽量选用刚度高的短、粗轴。 (3)防松脱的紧固措施 1)紧固砂轮或砂轮卡盘的砂轮主轴端部螺纹的

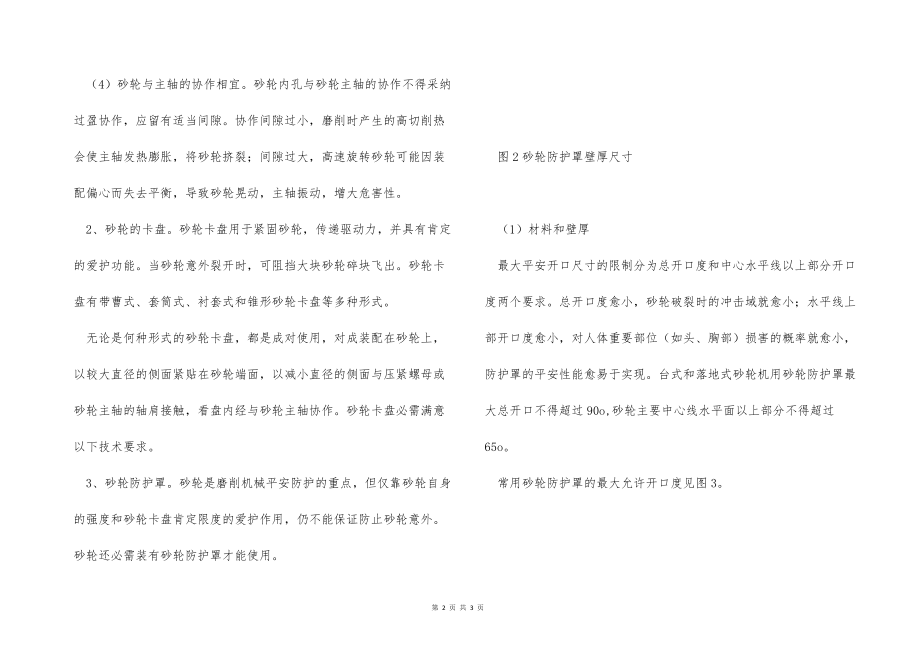

3、旋向必需与砂轮工作时旋转方向相反。在砂轮设备上应标明砂轮的旋转方向,标志要明显且可长期保存。 (4)砂轮与主轴的协作相宜。砂轮内孔与砂轮主轴的协作不得采纳过盈协作,应留有适当间隙。协作间隙过小,磨削时产生的高切削热会使主轴发热膨胀,将砂轮挤裂;间隙过大,高速旋转砂轮可能因装配偏心而失去平衡,导致砂轮晃动,主轴振动,增大危害性。 2、砂轮的卡盘。砂轮卡盘用于紧固砂轮,传递驱动力,并具有肯定的爱护功能。当砂轮意外裂开时,可阻挡大块砂轮碎块飞出。砂轮卡盘有带曹式、套筒式、衬套式和锥形砂轮卡盘等多种形式。 无论是何种形式的砂轮卡盘,都是成对使用,对成装配在砂轮上,以较大直径的侧面紧贴在砂轮端面,以减小
4、直径的侧面与压紧螺母或砂轮主轴的轴肩接触,看盘内经与砂轮主轴协作。砂轮卡盘必需满意以下技术要求。 3、砂轮防护罩。砂轮是磨削机械平安防护的重点,但仅靠砂轮自身的强度和砂轮卡盘肯定限度的爱护作用,仍不能保证防止砂轮意外。砂轮还必需装有砂轮防护罩才能使用。 图2砂轮防护罩壁厚尺寸 (1)材料和壁厚 最大平安开口尺寸的限制分为总开口度和中心水平线以上部分开口度两个要求。总开口度愈小,砂轮破裂时的冲击域就愈小;水平线上部开口度愈小,对人体重要部位(如头、胸部)损害的概率就愈小,防护罩的平安性能愈易于实现。台式和落地式砂轮机用砂轮防护罩最大总开口不得超过90o,砂轮主要中心线水平面以上部分不得超过65o。 常用砂
