昆山xx国际商务城人才公寓资金申请报告

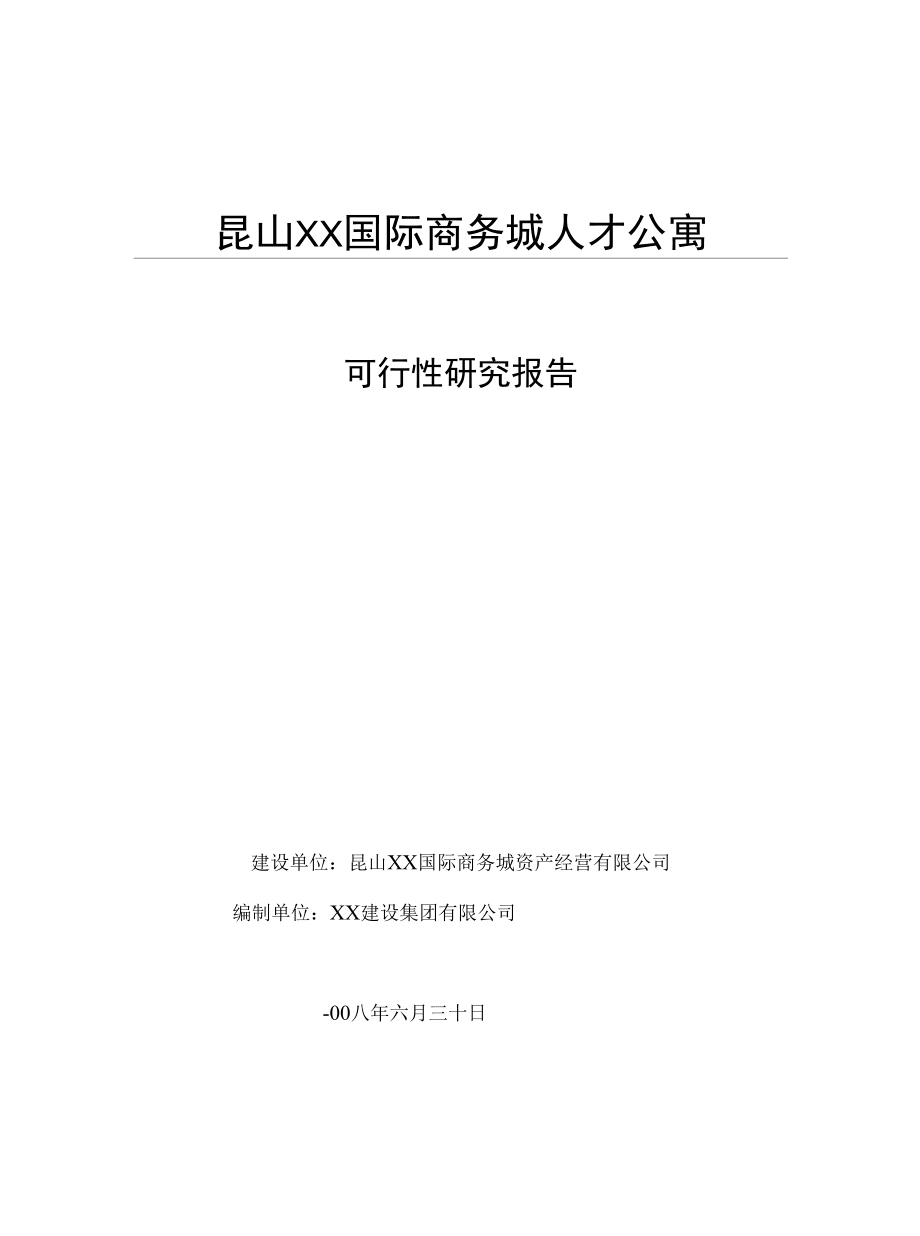

1、昆山xx国际商务城人才公寓可行性研究报告建设单位：昆山xx国际商务城资产经营有限公司编制单位：xx建设集团有限公司-00八年六月三十日目录第一章项u概况第二章项目建设基地条件第三章规划设计方案笫四章环境保护、节能及消防第五章技术经济第六章投资效益评价第七章项目的结论附件：1、昆山市计划经济委员会号文"关于同意昆11! xx国际商务城人才公寓地块建设内容及投资单位”的批复。2、昆山市规划局号文核发昆山xx国际商务城 人才公寓建设用地规划许可证的通知。昆山xx国际商务城人才公寓可行性研究报告委托单位：昆山xx国际商务城资产经营有限公司编制单位：xx建设集团有限公司证书编号：项目负责人:总

2、建筑师：总工程师：编制日期：二00八年三月概述项目名称：昆山xx国际商务城人才公寓建设单位：昆山xx国际商务城资产经营有限公司项目位置：江苏省昆山市xx开发区项目性质：公寓、商业用地面积：15443. 5平方米总建筑面积：61475.77平方米总投资：16954. 2 万元项目评价：可行第一章 项目概况11项目名称本项目的名称为：昆山xx国际商务城人才公寓1.2建设单位建设单位即项目法人为：昆山xx国际商务城资产经营有限公司 地址：法定代表人/负责人：公司类型：有限责任公司注册资金：万元1.3建设地点本项目位于江苏省昆山市xx开发区建设用地面积:15443.5平方米。1.4项目建设内容本项目建

3、设地点为昆山市xx国际商务城核心区东北角a-22地 块，建设用地面积：约15443. 5平方米。昆山xx国际商务城人才公寓，总建筑面积：61475.77平方米，其中：a楼地上建筑面积30422. 66平方米，地下建筑面积1488. 91 平方米。b楼地上建筑面积28195.2平方米，地下建筑面积1369.0 平方米。1.5项目建设进度本项目前期咨询工作已于2008年初开始，本项目建设周期计划 为24个月，其中现场施工周期为20个月，计划在2008年12月 开工，于2010年11月底全部竣工。1.6项目投资估算本可行性研究对工程建设投资进行了估算, 经估算：本项目建设总投资为16954. 2万元

4、，投资分配表单位：万元序号项目投资数备注1工程建安费用13289.42902总体及设备工程622.86223其它费用2234. 56974基本预备费807.34305建设工程项目总费用16954.2040本建设项目所需建设资金由项目法人自筹16954.2万元作为项目全部资本金。1.7项目可行性研究报告编制依据及范e 1.7. 1.编制依据国家、地方相关的法令、法规、政策、技术标准、规范、定额、税费等有关文件国家发改委、建设部建设项目经济评价方法与参数第三版建设单位提供的有关技术基础资料设计单位提供的初步建设方案1.7.2. 编制范围项目的主要建设规模及建设内容项目总体建设方案项目投资估算和项目

5、资金筹措项目经济效益分析项目社会和环境效益分析第二章项目建设基地条件2. 1概况本项目为高级人才公寓一期，整体用地面积28764. 88m其中一 期为15240. 3na 期总建筑面积约为61475. 77m2；整体形象要求现 代简洁，可识别性强。设计原则贯彻以人为本，促进社区的交流与和 谐、合理保护和利用原有景观。用地内建设完善的服务，休闲设施。2.1.1. 项目建设区域现状项冃位于昆山市xx国际商务城核心区东北角a-22地块，东临徐公桥，南靠光明路，北临沪宁高速，东临徐公河。2.1.2. 工程内容及规模本项目为xx国际商务城核心区东北角a-22地块拟建高层公寓两 幢。总建筑面积:61475

6、. 77平方米，其屮：a楼地上建筑面积30422. 66 平方米，地下建筑面积1488.91平方米。b楼地上建筑面积28195.2 平方米，地下建筑面积1369. 0平方米。2.2自然条件2. 2. 1气象条件属北亚热带南部季风气候区。气候温和湿润，四季分明，光照充 足,南量充沛。年平均气温16.5°c ；年降水量1447毫米，年日照时 间1697小时，全年无霜期239天。4. 2. 2地震本项冃所在地昆山市抗震设防烈度7度。第三章规划设计方案3.1技术经济指标技术经济指标项目指标单位用地面积15443.5m2总建筑面积61475.77m2建筑而积a楼地上30422.66m2地下14

7、8& 91m2b楼地上28195.2m2地下1369. 0m2占地面积3165. 37m2容积率3.80%停车位55辆3. 2建筑设计 3. 2. 1建筑设计依据1、民用建筑设计通则gb50352-20052、高层民用建筑设计防火规范gb50045-953、公共建筑节能设计标准gb50189-20054、相关法律、法规3. 2. 2总平面设计基地是平行四边形，本案包括两栋塔楼，临徐公桥路向南北布置,在西北侧，设置主要机动车出入口，并沿北侧道路安排地面停车55 辆，供业主及访客停车，一期公寓两幢单体，分别为a座、b座，高 度72米，层数21层，建筑退界及间距满足规划要求。3. 2. 3功

8、能配置本方案a楼二十一层，其中三层二十一层为高级员工宿舍，b 楼二十一层，其中二、二十一层为高级员工宿舍，在首层设置大堂， 分别通向两塔楼交通核心。3. 2. 4立面造型：本案所处位置十分重要，为立面要求提出了较高要求，为避免版 式高层的沉闷感，设计通过体块的切割和穿插创造现代而简洁的体积 感，通过天际线处理及丰富的立面细部处理使建筑更加充满活力，创 造令人激动的视觉效果，同时结合阳台、共享空间等建筑功能特有空 间，创造亲切、适宜的立面尺度。3. 2. 5水平与垂直交通1、a、b楼地下室除设备用房外均为自行车库，各分为二个防火分区, 每防火分区均设两个疏散口，地下室最远疏散距离40米，满足 消

9、防疏散要求。2、a、b楼，每幢设6部电梯，其中a楼设2部消防电梯，b楼设1台消防电梯3、交通分流：a、b楼设疏散楼梯二部，满足消防疏散要求。3. 2. 6建筑用材：1、机动车道：素土夯实；100厚道渣，200厚c25币仝地面（每6米设分仓缝）。2、人行道、自行车道；素土夯实，100厚道渣随捣，100厚桧地面3、广场、通道铺地，中档广场地砖铺地。4、墙体：-4. 2±0.00的墙体：外墙、消防水池：250厚钢栓墙体。 抗渗等级s6,外铺am防水卷材。±0.00以上：外墙为200厚加 气的砌块，内墙为200、100厚加气砌块，筒体、柱子、剪力墙均 为钢栓、外墙采用聚苯挤塑沫板保

10、温。5、屋面:1) 不上人屋面：现浇轻板随捣随抹，水泥砂浆找平。ag防水卷材 二层，聚苯挤塑板保温层，纤维隔离层，40厚卵石保护层。2) 上人屋面：现浇钢碗板随捣随抹，20厚水泥砂抹找平，ag防水 卷材两层，粘贴挤塑泡抹板保温层，20厚水泥砂浆找平，干铺油毡 一层，40厚细石碗，内配巾42006、门窗外门窗：1厚铝合金门窗，双层屮空玻璃。内门：1) 户门为钢木防盗门，内门为硬木夹板门2) 公共部分内门硬木夹板门3) 地下室内，配电间，水泵房，屋顶消防电梯机房门，为 甲级防火门4) 楼梯间，电梯间前室门均为乙级防火门，管道井为丙级 防火门7、建筑装饰1)外装饰裙房：双层玻璃，石材主楼：双层玻璃，

11、白色涂料，铝合金百叶2)内装饰墙体，涂料，公共部分设18米高瓷砖墙裙地面厨、卫防滑地砖公共部分花岗石材变配屯塑胶地面住户地面地砖机房层水泥砂浆3. 2. 7主要特征备注耐火等级一级建筑类别一类高层抗震设防裂度七度主要结构形式框架剪力墙建筑层数二-一层建筑层高a楼一层5. 4米二层4. 2米三二十 层，层高3. 3米于一楼板顶设结构转换层于二楼板顶设技术转换层b楼一层，层高6米二二层,层高3. 3米一层含2. 1米高技术夹层， 于夹层顶板设技术转换，于底板设结构转换3. 3结构设计3. 3. 1设计依据主要设计规程及规范如下：1、建筑结构可靠度设计统一标准gb 50068-20012、建筑结构荷

12、载规范（2006年版）gb 50009-20013、建筑桩基技术规范jgj94-20084、地基基础设计规范gb 50007-20025、建筑抗震设防分类标准（2008年修订）gb50223-20046、建筑抗震设计规范(2008年修订)gb 50011-20017、混凝土结构设计规范gb 50010-20028、高层建筑混凝土结构技术规程jgj3-20029、地下工程防水技术规范gb 50108-2001工程建设标准强制性条文房屋建筑部分3. 3. 2设计采用的主要荷载标准值1、活载楼梯2. 5千牛/平方米消防楼梯3. 5千牛/平方米电梯机房7. 0千牛/平方米健身房4. 0千牛/平方米餐厅

13、、厨房4. 0千牛/平方米宿舍2. 0千牛/平方米上人屋面2. 0千牛/平方米不上人屋面0. 5千牛/平方米2、恒载钢筋混凝土25千牛/立方米200厚加气婭块2. 0千牛/平方米200厚轻小型砌块3. 2千牛/平方米3、风压荷载基本风压值：0. 45千牛/平方米地面粗糙度为b类风荷载体型系数143. 3. 3主要结构材料1、混凝土强度等级：基础10层墙柱为c50,其余梁板墙柱为c30。 地下室底板、外墙的混凝土抗渗等级为s6.2、钢筋采用hpb235热轧钢筋(fy=210pa)和hrb335热轧钢筋(fy=300pa) iirb400 热轧钢筋(fy二360pa)3. 3. 4抗震设计1、本工

14、程安全等级为二级；结构设计使用年限为50年。2、抗震设防烈度：7度，iii类场地，第一组。设计基本地震加速度为0. 10g,设计特征周期为0. 45so建筑抗震设防类别为丙类。3、木工程为钢筋混凝土框支剪力墙结构，框架抗震等级为二级，剪力墙抗震等级为二级。3. 3. 5计算程序结构计算主耍采用中国建筑科学院编制的pkpm系列软件，上部 结构采用pmcad和satwe, pmsap；基础及沉降计算采用jccad。3. 3. 6基本地质情况根据岩土工程勘察报告，本场地地基土属屮软土，可不考虑场地 地基土液化影响。3. 3. 7结构设计基本概况1、基础设计概况本工程为1层地下室，地上21层，采用直径

15、500预应力混凝土 管桩，桩长42米。2、上部结构概况构件断面尺寸详见各层结构平面图，楼板厚度一般为120mnu3、结构主要技术参数本工程已采用satwe软件进行计算，主要结构特征参数如下:建筑物主要结构参数一览表结构参数a楼工概况地下层数1层地上层数21层高度72. 3 x桩形式预应力混凝二b楼121层72.0 米七管桩桩长（直径）42米50042米0500桩身混凝土强 度c80c80单桩竖向承载 力特征值1850kn1850kn结构体系框支剪力墙框支剪力墙电 算 结 果自震周 期（考 虑偶然偏心）t11.94901.923t21.65001.5941t31.49381.4527剪重比x向2

16、. 10%2.3%y向2.29%2.92%最人 层间 相对 位移风x向1/61981/6491y向1/48011/4396地震x向1/11401/1095y向1/12031/11533. 4给排水设计3. 4. 1设计依据1、 建筑给水排水设计规范gbj50015-20032、自动喷水灭火系统设计规范gb50084-200k2005年版）3、汽车库、修车库、停车场设计防火规范 （gb50050-95）4、室外给水设计规范gb50013-20065、室外排水设计规范gb50014-20066、建筑灭火器配置设计规范gb50140-20057、高层民用建筑设计防火规范gb50045-95 （200

17、5年版）8、建筑专业提供的建筑设计资料3. 4. 2设计范室内外给排水、消火栓系统、喷淋系统的设计。3. 4. 3生活给水设计1、水源：水源从市政给水管网引二条dn200的口来水管围绕木建筑 环状布置，供本地块生活、消防用水；生活用水与消防用水分别 设置水表计量。生活给水用水量计算:名称用水标准用水单位（人或m2）最咼日用水 量（m3/ d ）小时变 化系数用水 时间最大时用水 量（m7时）a楼150l/人天1600 人2402.824h28b楼150l/人天1600 人2402.824h28合计48056未预见 用水量按10%计485.6总用 水量52861.62、冷水给水系统a楼：一层、二

18、层由市政直接供水，三层及三层以上由变频给 水机组供水，生活冷水箱放在本楼地下室生活、消防泵房内，冷水箱 的有效容积为55m3o变频给水机组型号为hls,配备主泵两用一备、 小泵一台，一只气压罐。b楼：一层、二层由市政直接供水，三层及三层以上由变频给水 机组供水，生活冷水箱放在本楼地下室生活、消防泵房内，冷水箱的 有效容积为55m3o 一套变频给水机组iils,配备主泵一用一备、小泵 一台，一只气压罐。3、热水给水系统：a楼：热源采用太阳能与燃气热水器辅助加热相结合的供热方式, 热水箱、热水器、循环水泵都放在地下室热水泵房内，热水箱有效容 积为24m3,热水炉器选用7台btr-338型商用燃气直

19、流式热水器。b楼:热源采用太阳能与燃气热水器辅助加热相结合的供热方式, 热水箱、热水器、循环水泵都放在地下室热水泵房内，热水箱有效容 积为24m3o热水炉选用7台btr-338型商用燃气直流式热水器。4、直饮水给水系统：a、b楼：两楼均设直饮水供水管网，水源设在其它建筑物内。3. 4. 4排水设计1、污水排水室内采用污废合流，室外采用雨污水分流，室外污水经汇合 后排入市政污水管网。餐饮废水经隔油池处理后排入室外污水管网。 总排水量：480m3/ r。地下室集水坑排水用潜水排污泵其排至室外雨 水管网。空调排水单独设置，且间接排放。2、雨水均采用有组织排水，屋面雨水、阳台雨水经收集后，设置雨水立

20、管排至室外雨水检查井，最终排入市政雨水管网。雨量计算采用当地 暴雨强度公式，重现期取1年，综合径流系数取0. 7。3、4. 5材料选用生活给水管采用钢塑复合管。室内排水管、雨水管采用upvc管。室外给水管采用球墨铸铁管。室外排水管采用加筋upvc管。消火栓及喷淋管道dnw100,采用热镀锌钢管，丝扣连接；dn>100 采用热镀锌无缝钢管，沟槽连接。3. 4. 6环保1、卫生洁具采用节水型。2、泵房内水泵采用低噪音水泵，每台水泵基座均采用橡胶减振垫，水泵进出口均安装橡胶软接头。3. 4. 7主要设备与材料序号名称型号性能单位数量备注1消火栓泵xbd10. 5/40-75-hyq=40l/s

21、, h=105m, n=75kw台2一用一备2陨淋泵xbd12/2555-iiy q二25l/s,h二120m, n=55kw台2用一备3屋顶消火栓系统增压设备zw (l) -i-x-13n=1.5kw套2主泵两用两备4屋顶喷淋系统 增压设备zw (l) -i-z-10n=1.5kw套2主泵两用两备5车库地面冲洗潜水排污泵jywq80-43-13-1200-3.0q=43m3/h, h=13m, n=3kw台若干6泵房潜水排污泵jywq80-43-13-1200-3.0q=43m7h, h=13m, n=3kw台6三用三备7生活变频给水 冷水机组hls型配套主泵：80fl36-90(n二15k

22、w)稳压泵:40sfl6-90 (n=4kw) 压力罐： 8000x2300 (p=l. ompa 气压罐)套2每套配备： 主泵二用一备，小泵 一台，一只气压罐8不锈钢生活冷水箱55t套29承压卧式储水 罐8t套610太阳能集热循环水泵flgr50-160 (i)q二27m3/h, h二30m n二4kw台4两用两备11热水炉循环水泵flgr40-100 (i)q=12. 5m3/h ,h=12. 5m ,n=l. 1kw台4两用两备12热水管网循环水泵flgr25-110q=5m3/h, h=14m, n=0.55kw台4两用两备3. 4. 8燃气1）气源拟釆用城市天然气，选用7台btr-3

23、38型燃气热水q器, 每台耗气量为10lm7h,共计70. 7 m7hojgj t16-2008gb50053-94gb50052-95gb50054-95gb50057-94 (2000 年版)gb50045-95 (2005 年版)gb50116-98gb/t50314-20002）燃气计量表采用57m5电气设计3.5.1设计依据:1. 民用建筑电气设计规范2. 10kv及以下变电所设计规范3. 供配电系统设计规范 低压配电设计规范 建筑防雷设计规范 高层民用建筑设计防火规范 火灾自动报警系统设计规范 智能建筑设计标准/ho10. 建筑节能设计标准dgj08-107-200411. 建筑照

24、明设计标准gb 50034-200412. 汽车库，修车库，停车场设计防火规范gb50067-9713. 建筑工程设计文件编制深度规定（2003年版）14. 建设单位及本院建筑，结构，空调，给排水等专业提出的条 件和要求。3. 5.2设计范昌1. 变配电。2. 电力及照明。3 防雷与接地。4. 消防报警及联动控制系统。5. 公共广播系统。6. 综合布线系统。7. 有线电视系统。8 闭路监视及门禁控制系统。9. 楼宇自动化系统。3. 5. 3变配电系统：1、本工程中消防用电负荷、事故照明和网络中心电源为一级用 电负荷；电梯、生活水泵、排风机等为一级用电负荷。本工程由市供 电网引来二路10kv高压

25、电源（二路高压电源来自不同区域变电站， 当一个电源发生故障吋，另一个电源不致同吋受到损坏）。计量采用 高供高计方式。高压柜采用金属铠装移开式开关柜，直流操作。变压 器为带外罩树脂浇注干式变压器，低压柜采用组合式低压抽屉柜。低 压配电为单母线分段运行并设联络开关。2、本工程的负荷情况为总设备容量约7000kw,计算容量约 4000kw；木工程两座变配电室，分别设在a楼、b楼一层。每座变配 电室内设两台1600kva变压器及相应高低压配电柜。变配电室采用大 空间布置方式，高压柜、低压柜、变压器均布置在一起。功率因数补 偿采用低压侧电容自动补偿装置。补偿后高压侧功率因数为0. 95以 上3、消防泵、

26、喷淋泵、生活泵、公共照明、疏散指示照明、电梯、 消防报警设备、通讯网络机房等重要负荷均采用双电源供电，并在末 端口动切换。4、在各层配电间内设电力和照明配电柜。从楼层配电柜至分配 电箱或用电设备采用树干式或放射式供电。供消防负荷使用的线路采 用耐火型线缆，其它普通电力及照明线路采用阻燃电缆wdza-yjy-1kv 或wdzd-byj-500型线缆。电气线路均穿钢管埋地、楼板内及吊顶内 暗设。当消防管线敷设在吊顶内时均外涂防火漆。5、大容量动力配电箱选用xgl型，容量小的照明、电力配电 箱选用小康家系列xsm (a)型。空调、风机和水泵等控制设备随机 配套提供。3. 5.4照明：1、照明以“绿色

27、照明”为主，提高照度，节约能源。选用电子 镇流器及t8或t5型荧光灯。2、各房间照度标准为：消防中心、通讯机房：500lx；地下车库: 75lx；卫生间：150lx；走廊：loolx；变配电室、弱电配线间：200lx； 水泵房、空调机房：loolxo3、在地下车库、公共走道、楼梯间设疏散指示照明灯，在变配 电室、消防监控室、排烟机房和消防电梯机房及公共走道等处设应急 照明。3. 5. 5防雷接地及弱电系统的过电压保护：1、本工程雷暴|z|按28. ld/a计算，预计雷击次数0. 0796次/a, 按三类防雷设置，屋顶装避雷网加避雷小针，凡突出屋面的建筑物构 筑物及金属管道和大型金属门窗均应与避

28、雷系统作可靠连接。2、本工程60米以上设有防侧击雷措施。将建筑物外墙上的金属 栏杆、金属门窗等较大金属物直接或通过多金属门窗预埋铁与防雷装 置相连。3、利用结构柱内主钢筋作为防雷引下线。4、高压柜、低压屏分别设避雷器，弱电系统配电箱进线端装设 过电压保护器。为防感应雷，所有电源进出线及电信线路均应加装防 过电压设备，所有进出建筑物金属管道均应作等电位连接，并在相应 配电箱主断路器后设置spd。5、充分利用建筑物皋础做接地体，基础内二根以上钢筋相互焊 接，形成接地网。接地电阻w1q。各系统共用一个接地系统。3. 5. 6配电系统接地：1、采用变压器屮性点直接接地，低压配电系统接地型式采用 tn-

29、s系统方式，设专用pe接地保护线，在变配电室、强弱电竖井、 配电间、电梯机房、消防控制室、通讯网络机房等处均设专用接地端 子与引下线可靠焊接并与建筑物基础内共用接地装置连通。接地电阻 不大于1欧姆。2、通讯网络机房工作接地采用一根bv-500,1x35mm2导线穿vg32保护直接引至建筑物基础联合接地极，接地电阻不大于1欧姆。3、电气设备外露可导电部分均与pe线可靠连接。3. 5.7消防报警及联动控制系统：（见消防专篇）3. 5. 8公共广播系统:1、根据本建筑使用性质及功能要求设置有线广播系统，平时为业务性广播或播放背景音乐，发生火灾时强切为消防专用。2、有线广播控制室与消防控制室合用。3.

30、 5. 9综合布线系统：1、木建筑信息传输主要是语咅和计算机数据。2、通讯网络机房设于二层平面。配线架的设计为每个楼层均设 分配线架（idf）,网络机房设置总配线架（mdf）o3、工作区子系统信息点配置原则：房间按实际需要配置。水平 区全部选用超5类线缆和信息插座。4、干线子系统语音线缆采用3类大对数双绞线电缆作为传输介 质，与各楼层分配线架连接，经竖井接到一层网络机房的总配线架（mdf）,然后与电话交换机和网络设备连通。主干区数据主干采用一 根6芯多模光纤作为传输介质，光缆使用4芯，备用2芯，与各楼层 光缆配线架和光电转换设备连接到各楼层网络管理系统的服务设备。5、本系统采用联合接地，接地电

31、阻w1q。在每个楼层配线间均 设接地铜排，楼层配线间机架、屏蔽层都应用直径大于6n的铜线连 接至本层的接地铜排上。各接地铜排之间采用40x4热镀锌扁钢作为 接地干线，并引至楼内的联合接地体上。3. 5. 10有线电视系统：1、大楼内部设置有线电视系统，电视信号来自市有线电视系统， 系统只考虑分配网络。2、系统采用860mhz邻频传输模式。3、传输网络主要有rf放大器、同轴电缆等组成。分配网络采 用分配-分配-分支形式，将电视信号送至各个终端输出单元。主要由 分配放大器，射频同轴电缆，分配器，分支器，用户盒等。3. 5. 11闭路监视及门禁控制系统：1、闭路监视系统采用微机控制，保安监控室设在一

32、层平面与消 防监控室合用，监控室内设备有控制器、监视器、长时间录像机、字 符发生器等。控制主机基本配置为64路输入，16路输出。2、在主要出入口和通道主要部位、重要人员办公室、贵重物品 库房、及有防盗需要的场所设置红外/微波双鉴防盗报警探测器和紧 急报警按钮。3、在严禁或限制进出的门设门磁开关、出门开关、门锁、密码键盘带磁卡阅读机。3. 5. 12楼宇自动化系统：1、本工程bas系统主要监控设备包括高低压配屯、公共照明、空 调、通风、水泵、电梯等。2、bas控制屮心设在建筑一层平面，系统采用二级网络结构， 各分站采用ddc (直接数字式控制器)，具有可编程功能，可独立监 控机电设备，不需要经过

33、屮央管理计算机的处理，可就地显示ddc所 监视的温度及设备工作状态。当中央主机发生故障吋，各分站ddc仍 能独立工作，实现集散式控制功能。3. 5. 13车库管理系统：设置具有即时卡、贵宾卡、储值卡兼用收费功能的1c卡车库管 理系统，具有停车泊位显示、出入口收费站对讲和通信、防止非授权 者程序修改和操作人员监守自盗、进出口设置摄像机进行车型识别等 功能，并与安保系统联动。3. 5. 14其它本工程设计综合布线系统，按综合型设计，弱电部分设计与甲方 协商后进一步强化。3. 6暖通设计3. 6.1设计依据1、采暖通风与空气调节设计规范(gb50019-2003)2、高层民用建筑设计防火规范(gb5

34、0045-2005)3.6.2设计范本专业设计内容为：地下自行车库及设备房的通风；上部建筑的 防烟系统。3. 6. 3地下室通风系统两幢建筑的地下室，建筑均各自设置了两个防火分区，单个防火分区面积约700平方米。由于是自行车库，仅考虑设置机械排风装置, 排风量按不小于6次每小时的换气次数计算确定。每个防火分区均可 通过各自的进出口自然补风。水泵房等设备用房设置独立的机械排风系统，通过墙装的防火风 口口然补风。水泵房换气次数口二6。3. 6.4上部建筑的防、排烟系统1、a楼和b楼的防烟楼梯间及其前室均设置止压送风系统，风机设 置在屋面。2、走道等区域由建筑采取设置满足规范要求的可开启外窗等措施以

35、 满足自然排烟的要求。3、6. 5环保与管材1、风机均采用低噪音柜式离心风机。2、落地安装的风机采用减振器或减振垫，吊装则采用弹簧减振吊架。3、风机进出口管段设置消声器，风机与管道采用防火柔性连接。4、排烟（风）管道采用trx-i复合风管（无法兰连接，耐火1. 5小时）。3. 6. 6空调公寓采用分体空调的方式，由相关专业设置外机平台、电源插座、 专用冷凝水立管等。3. 7交通设计3. 7. 1动态交通机动车出入口设在基地西边，消防车道沿基地全环行连通，出行便捷通达3. 7. 2静态交通1、机动车停放机动车按规划意见布局，只考虑地面停车2、非机动车考虑地下停放，地下室设置自行车坡道进入，方便居

36、民 存放和出行第四章环境保护、节能及消防4. 1消防设计专篇建筑篇4. 1. 1设计依据1、高层民用建筑设计防火规范(gb50045-95)2、民用建筑设计通则(gb50352-2005)3、城市居住区规划设计规范(gb50180-93)4、国家规范及江苏省地方标准4. 12总体消防设计消防车道沿a、b座环形设置车道宽6米，基地两侧设置2个出入口，a、b楼屮部设人行通道，两幢楼间距13米，满足消防要求4. 1. 3单体消防设计1、a、b楼、地下室设二个防火分区，每个防火分区均设两个人员 疏散，设口动喷淋和口动报警，各设备用房门为甲级防火门， 前室及梯间门为乙级防火门，管道井丙级防火门2、a楼设

37、两部消防梯，b楼设消防梯一部，a、b楼各设疏散梯二 部，楼梯数量及宽度满足消防疏散要求3、于a楼一层设消防控制室，对综合楼24小吋控制4、管道井均每层做防火封墙5、建筑材料的选用按耐火等级，采用和应的防火材料。给排水篇4. 14消防用水量火灾历时：3小时火灾历时:3小时火灾历时：1小时室外消火栓：30l/s室内消火栓：40l/s 自动喷淋系统：21l/s4. 1. 5室外消防在室外dn200给水环管上设置地上式室外消火栓若干，消火栓间 距不大于120米，保护半径不大于150米，火灾时由市政消防车前来 施救。4. 16室内消防两楼共用消防给水系统，消防水池、消火栓泵、喷淋泵都放在a 楼地下室泵房

38、内，消防水池有效容积为510m3,泵房内设置一组喷淋 泵、消火栓泵。室外共设水泵接合器5套，其中室内消火栓3套，自 动喷淋2套。消防水箱放在a楼屋顶上，有效容积为18 m3,消火栓 系统及喷淋系统分别配置屋顶增压泵以满足系统的最不利点压力要 求。1、室内消火栓系统消火栓泵设在水泵房内，从地下消防水池内抽水，供a楼、b楼 消火栓用水。消火栓箱内设有dn65消火栓一个，25m衬胶水带一条, 巾19水枪一只,消防卷盘一套。消火栓泵型号xbd10. 5/40-75-hy, q二40l/s, h二 105m, n二75kw,共二台，一用一备。2、口动喷淋系统根据规范要求，设自动喷水灭火系统，采用中危险级

39、，消防用水 量为21l/s，喷头采用闭式玻璃球喷头和边墙型洒水喷头（温级 68°c）,厨房喷头采用公称动作温度（温级93°c）喷头，在每个防火 分区均设置信号蝶阀和水流指示器，自喷采用湿式系统，湿式报警阀 设于地下消防泵房内，共设置6组湿式报警阀组。喷淋泵型号 xbd12/25-55-hy, q二25l/s, h二 120m, n二55kw,共二台，一用一备。3、建筑灭火器的配置，执行国家标准建筑灭火器配置设计规范 gbj140-2005的有关规定。在每个消火栓箱下设置一个灭火器箱，箱 内设置磷酸钱盐干粉灭火器电气篇火灾自动报警及消防联动控制系统1、本工程为一类建筑，按一级

40、保护对象进行火灾自动报警系统的设计2、消防控制屮心设于a楼一层内设置集中报警控制器及联动控制 器，另外在b楼一层设有消防值班室，内设区域报警控制器。消防泵、 喷淋泵、事故照明、疏散照明、消防排烟机、消防电梯、正压风机、 火灾自动报警控制设计均按一级负荷供电。消防负荷的电源为双路电 源同时供给，末端自动切换。3、在消防控制室、疏散楼梯及走道、门厅、消防泵房、排烟机房、 变配电室等场所设苣事故照明。4、走道、疏散楼梯间入口、门厅及通往室外的出入口和走道出入 口设置疏散照明。5、火灾自动报警系统：在消防控制屮心内设置集屮报警控制器。 系统采用微电脑全智能型，具有独立处理信息，点对点相互通信的技术，控

41、制主机为双cpu工作的两线制探测系统，消防主机仅对报告新 情况的设备作出响应，并由此发出信号，联动控制各个消防设备。在 感温探测器，在每个防火分区内设置有手动报警按钮和消防电话插 孔。宿舍、变配电室、走道等场所设感烟探测器。在地下室汽车库等设置6、水灭火系统：在各个消火栓内设有启泵按钮，可直接启动消防 泵。在消火栓旁设有输入模块，用来向消控中心报警，各个水流指示 和湿式报警阀处设有监视模块向消控屮心报警，压力开关动作后与喷 淋泵联动，消控中心内设有消防泵，喷淋泵手动/口动控制按钮远控 泵的起停，并有状态反馈信号显示。7、排烟系统：在排烟口开启装置附近设有监视模块和控制模块,当排烟口附近感烟探测

42、器报警及同一防火分区内其它感烟探测器报 警时打开排烟口，同吋联动启动相应的排烟风机，停相应的排风机， 并将信号送回消控中心。排烟口开启装置还可就地手动打开，并联动 启动排烟风机。在本工程屮排烟系统的防火阀为常开式，280°c时自 动关闭，并联动切断排烟机电源。8、送、排风系统防火阀关闭显示：在送风和排风系统中，防火阀 附近设有监视模块，其防火阀70°c自动关闭，信号送至消防控制中 心。防火阀与对应的送、排风机联动，送、排风机也可由消控屮心远 程停机。9、非消防电源：各层照明配电箱、其它非消防电源用电冋路可在 消控中心分层自动/手动切断电源，也可在变配电室自动/手动切断电 源

43、。10、消防广播系统：门厅、地下汽车库及各层的走道、前室等处的 公共场所均设3w的广播扬声器，平时视需要播放重要通知和背景音 乐，火灾时强切作事故广播，可分层播放，也可几层同时播放。11、消防联动部分：火灾时消防值班人员可根据消防报警信号联动 启动喷淋泵、排烟风机，关闭送、排风机，并接收动作反馈信号。火 灾吋消防主机可切断非消防照明电源；点燃应急照明灯；接通相关区 域的消防广播；切断非消防电源。在消控屮心、消防泵房、变配电室、 消防电梯机房、排烟机房等设置专用对讲电话。在消控中心设专用的 119外线电话。4. 2节能设计4. 2. 1建筑节能1、总平面布置中建筑座北朝南，尽量大的建筑间距，使建

44、筑有良 好的通风、采光，减少能耗2、建筑外墙屋面采用30厚聚苯挤塑板保温3、外窗采用断热铝合金中透光low-e双层中空玻璃4. 2. 2设备节能1、采用高效、节能的水泵、风机2、充分利用自然光，采用高效节能光源3、卫生洁具选用节水型设备4、3环保设计4. 3.1设计依据1、中华人民共和国环境保护法2、环境空气质量标准3、城市区域环境标准43. 2环保措施1、生活废、污水处理污水纳入市政排放管道，污水沉淀处理达标后排放2、生活垃圾由物管部门收集至附近垃圾站，由环保部门统一处理3、噪声预防1）风机采用低噪声型。所有电动设备设橡胶减震器，风机、水泵进 出口均安装软接头弹簧2）外墙采用双层中空玻璃，有效阻隔外部噪音3）建筑合理退让，减少城市噪咅及粉尘污染，通过小区绿化有效吸 收噪音，捉高小区环境质量4、废气排放1）地下室用通风井排风2）卫生间利用可开启外窗以及排气扇通风3）厨房排烟按规范给烟道管井排放4. 4卫生防疫1、居室窗地比大于1/7,采用落地窗，尽可能最大日照2、梯间为自然采光及通风3、地下生活水池内壁贴面瓷砖，易清洗，保证水质4、5安全保卫1、小区安保设计以人防和技防和结合原则，沿小区道路设置露空 围墙，设置安保中心，对小区实行全面监控2、安保设备：设置对讲及周界报警，门禁系统4. 6劳动保护1、选用电梯给劳动保护部门认可，安装后给有关部门验收
