施工现场临时用电专项安全方案

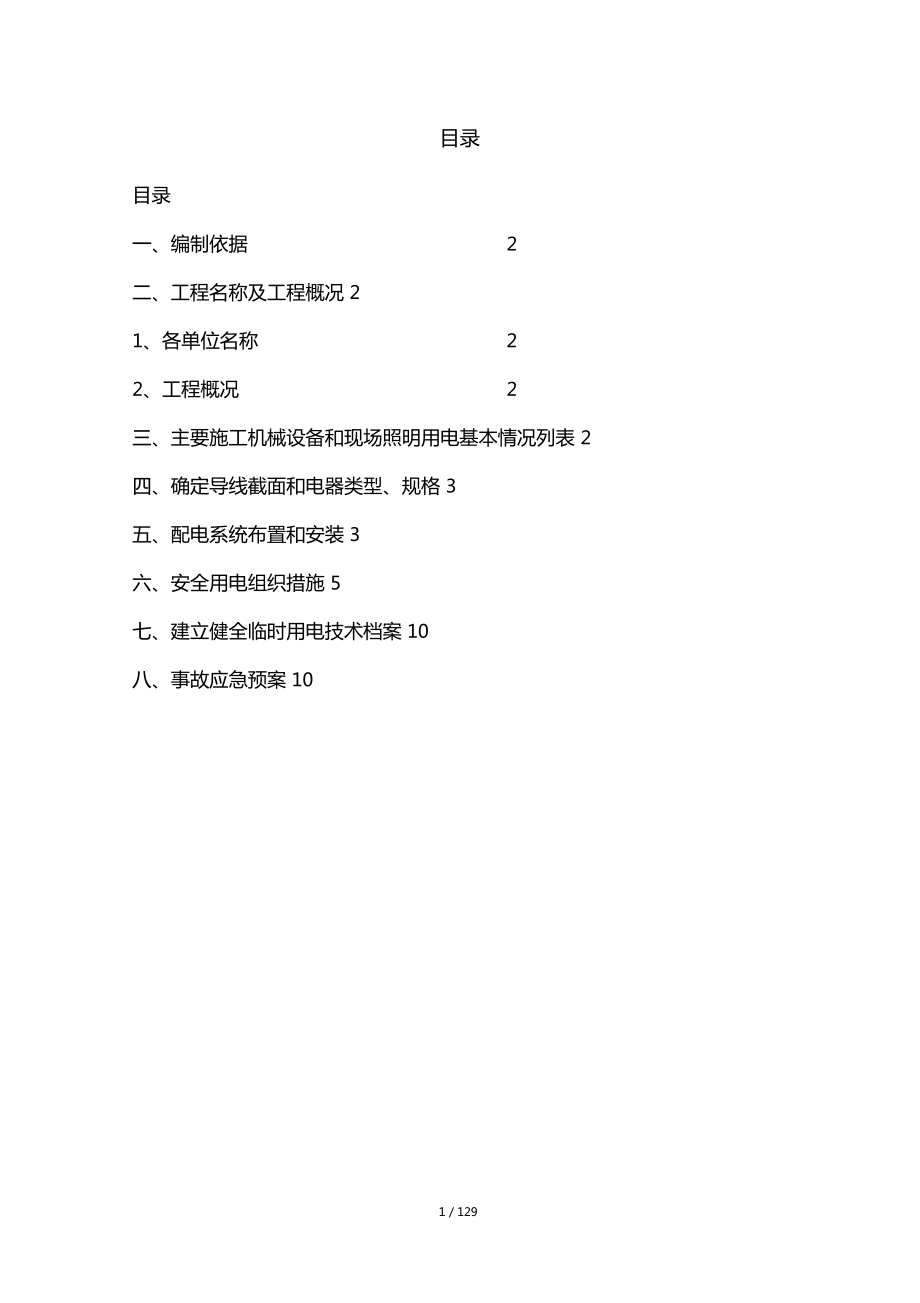

1、目录目录一、编制依据2二、工程名称及工程概况 21、各单位名称22、工程概况2三、主要施工机械设备和现场照明用电基本情况列表 2四、确定导线截面和电器类型、规格 3五、配电系统布置和安装 3六、安全用电组织措施 5七、建立健全临时用电技术档案 10八、事故应急预案 109 / 129施工现场临时用电专项安全方案一、编制依据为了安全生产、文明施工，根据 JGJ-46-2005施工现场临时用 电安全技术规范、GB50194建设工程施工现场供用电安全规范、 JGJ59-99建设施工安全检查标准、电工进网作业许可考试参考教 材等依据编制本工程临时用电方案。二、工程名称及工程概况1工程名称：南方医科大学

2、第五附属医院急诊楼工程工程地址：广州市从化区从城大道 566号建设单位：南方医科大学第五附属医院 设计单位：广东省城乡规划设计研究院 监理单位：广东省城规建设监理有限公司 监督单位：广州市从化区建设工程质量监督站 施工单位：浙江中富建筑集团股份有限公司2、工程概况： 南方医科大学第五附属医院急诊楼工程，本工程地上4层，基底面积981.56平方米，建筑面积3866.61平方米，建筑高度17.45 米。建筑结构形式为基础为承台柱下独立基础，框架剪力墙结构，现 浇混凝土，本建筑属医疗建筑类别（三级甲等），属多层公共建筑。三、主要施工机械设备和现场照明用电基本情况列表序号设备名称数量每台容量 （KW）

3、共计（千瓦）1钢筋切断机22.24.42钢筋弯曲机2483插入式振捣器62.213.24木工电锯44165搅拌机35.516.56电焊机410407钢筋调直机22.24.48人货施工梯130309潜水泵22.24.410暂设及现场照明1010合计146.9 (KV)/四、确定导线截面和电器类型、规格1、施工用的机械设备的导线选择，主要是从用电设备的容量和 导线的机械强度两方面考虑，由电流计算的导线引至现场临时用电总 箱的电缆宜选为 VV3*25+1*16mm2电缆用钢缆架空于室外自然地面 4.0米高处，由总配电箱引至分配电箱用电导线截面为3X 16+1X 10m金再由分配电箱引至各开关箱。依据

4、电流计算值选现场总配电箱的总漏电保护开关， 其整定电流 值为300A,保护脱扣为过流和漏电复式脱扣， 漏电保护为30mA/0.1s 脱扣值。各分路漏电保护开关的整定电流值为 40A。暂设及现场照明 的漏电保护开关的整定电流值为 20A五、配电系统布置和安装1、系统形式选择本工程采用380V供电。根据施工现场各用电设备的位置、数量 及现场情况，由农电配电箱直接引入总配电箱再到各分配电箱。2、线路敷设配电干线除由总配电箱引出的场区照明支路和移动配电箱外， 均 采用五芯橡皮绝缘线缆敷设。移动配电箱和各支路均采用 500伏VV 橡皮绝缘电缆线。3、电气装置选择(1) 总配电箱及分配电箱均设总自动开关及

5、分路自动空气开关或刀闸开关，用电设备处工作电流大于20A用自动空气开关。自动空气开关选用NM1 NB1系列的相应型号，刀闸开关用 HK型。(2) 每台用电设备均有各自专用的开关箱，实行“一机一闸一漏 一箱”制。(3) 照明和动力合用一配电箱，但照明与动力分路设置，每一个 配电箱照明部位安装一个两级漏电保护器和刀闸开关。4、配电系统的保护装置(1) 整个系统采用TN-S三相五线制保护接零系统。在总配电箱 处及分箱处做重复接地，接地电阻小于 10 欧姆。所有用电设备及配 电箱均做保护接零。(2) 采用保护接零的同时还需设置漏电保护器，实行配电箱、 分配电箱、开关箱三级配电两级保护。5、电器设备的设

6、置应符合以下要求( 1)同一级电箱内，动力和照明线路分路设置，照明线路宜接 在动力开关上侧。( 2)开关箱由分配电箱配电，开关箱内设一机一闸漏电，严禁 一闸多用。(3) 分配电箱与开关箱的距离不得超过30m开关箱与其控制 的用电设备的水平距离不得超过 3m。( 4)配电箱、开关箱应装设在干燥通风及常温的场所，周围应 有足够二人同时工作的空间， 周围不得堆放任何有碍操作、 维修的物 品。( 5)配电箱、开关箱安装要端正、牢固。配电箱装设在坚固的 支架上。固定式配电箱其下皮与地面垂直距离为1.4m，移动配电箱下皮距地面为1.2m。配电箱体用1.5mm铁板制作。配电箱、开关箱 中导线的进线口设在箱体

7、底面， 进出线口处加护套， 要求各箱进出线 排列整齐，电源线和引出线都注明每条线路的名称和走向。( 6)配电箱、开关箱内的工作零线，通过接线端子板连接，并 与保护零线端子板分设， 配电箱的外壳均作保护接零。 每台配电箱由 DZ型短路器作总控，下设漏电保护器，各设工作零和保护零接线端， 完全达到三相五线制要求， 每台固定配电箱都有独立的重复接地线与 箱内保护零相接，重复接地电阻值都不得大于 10 欧姆。6、室内配线(1) 室内配线必须使用绝缘导线，采穿管敷设，距地面高度不 小于 2.5M。(2) 室内配线所用导线截面不小于 2.5mm,铜线截面不小于1.5mm2。(3) 室内灯具不得低于2.4M

8、，如低于2.4M必须使用安全电压(4) 室内各处接头必须用分线盒保护好。(5) 场区照明采用1000W碘钨灯，照明灯距地3.0m，开关采用 防水拉线开关。设备电机等金属外壳保护接零。7、室外配电箱( 1 )配电箱周围应足够两人同行的空间。不得堆放任何妨碍操 作，维修物品。不得有灌木、杂草。(2) 配电箱内的工作零线应能过接线端子板的连接应与保护零 线端子板分设。(3) 配电箱内的连接线采用绝缘导线，接头不得松动，不得有外露带电部位。配电箱的下底与地面的垂直距离为1.4M，移动式配电箱下底与地面的垂直距离为 0.8M。8、未尽事项按建筑电器安装图集及现行规范施工。 六、安全用电组织措施1.本工程

9、施工现场的用电措施和设备的安装使用， 必须严格按规 范和本方案执行， 施工时必须向电工班组进行详细的安全技术交底工 作，介绍安全用电技术措施的总体意图，技术内容和注意事项。用电 须经验收合格后使用。1）从临时用电安装完成开始，定期对临时用电进行检测，主要 内容是：接地电阻值、 电气设备绝缘电阻值， 漏电保护器动作参数等， 以监视临时用电是否安全可靠，并做好检测记录。2）加强日常和定期维修工作记录，及时发现和消除隐患，记载 维修时间地点、设备、内容、技术措施、处理结果、维修人员、验收 人员等。3）工程竣工后，临时用电工程的拆除应统一组织和指挥、规定 拆除时间、人员、程序、方法、注意事项和防护措施

10、。并须经公司审 核批准。4）项目部要按照JGJ59-99建筑施工安全检查标准和“安全生产管理条例”定期对现场用电措施进行检查。5）定期对专业电工和各类用电人员进行用电安全教育和培训， 禁止无证上岗或随意串岗。2. 电气防火措施1）合理配置、整定、更换各种保护电器、对电路和设备的过载、 短路故障进行可靠地保护。2）在电气装置和线路周围不准放易燃、易爆和强腐蚀介质，不 使用火源。3）在电气装置相对集中场所， 配置绝缘灭火器材，并禁止烟火。4）经常进行电气防火知识教育和宣传，提高各类用电人员电气 防火自觉性。5）不得乱拉灯头和各种工具。6）安装各项机械机具设置，必须符合安全技术规范要求。3. 线路的

11、敷设1）导线截面严格按设计的规格敷设。2）电缆配电线路绝缘架空或埋地套管敷设于沟槽内，绑扎电缆 须用绝缘线（带）。严禁用金属裸线作绑扎线。3）室内配电线路套管沿墙壁敷设。4）电缆接头应牢固、可靠，用绝缘物包扎，不得承受张力。电 线线路不得沿地面明设。5）保护零线和接地线必须使用绿、黄双色专用线。4、配电箱及开关箱的设置1）分配电箱与开关箱的距离不得超过 30 米，开关箱与其控制的 固定式用电设备的水平距离不宜超过 3 米。2）配电箱、开关箱应装设在干燥，通风场所，不得装设在易受 外来固体物撞击，强烈振动及热源烘烤的场所。3）配电箱、开关箱周围应有足够二人同时工作的空间和通道， 不得堆放任何妨碍

12、操作、维修的物品。4）配电箱、开关箱应装设端正、牢固、移动式电箱装设在坚固 的支架上。固定式配电、开关箱的下底与地面的垂直距离应大于 1.3 米。5）箱内开关电器（含插座）不得歪斜和松动。6）箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设7）箱内的连接线接头不得松动，不得有外露带电部分。8）金属箱体必须作保护接零，并通过端子板连接，每只电箱均 作重复接地。接地桩露出地面 15cm 以便做电阻侧试。5、电器装置选择1）箱内电器必须可靠完好，不准使用破损，不合格的电器。2）每台用电设备应有专用的开关箱，必须实行“一机一闸一保险”严禁同一开关电器直接控制二台及以上用电设备（含插座）

13、。3）开关箱内电器必须能在任何情况下都有可以对用电设备实行 电源隔离。4）对搁置已久重新使用和连续使用一个月的漏电保护器，应认 真检查其特性，发现问题及进修理或更换。5）配电箱、开关箱中导线的进出口设在箱体的下底面，严禁设 在箱体的上顶面、侧面，后面或箱门处。进、出线应加护套分路成束 做防水弯，导线束不得与箱体进、出口直接接触。6）使用与维修a. 所有配电箱均标明其名称，用途并作出分路标记（贴线路图）b. 所有配电箱门应配锁，配电箱和开关箱应由专人负责。c. 所有配电箱、开关箱应每月进行检查和维修一次。检查、维修 人员必须是专业电工。 检查、维修时必须按规定穿、 戴绝缘鞋、 手套， 必须使用电

14、工绝缘工具。d. 对配电箱、 开关箱进行检查、 维修时将其前一级相应的电源开 关分闸断电，并悬挂停电标志，严禁带电作业。e. 施工现场停止作业一小时以上时，应将动力开关箱断电上锁。f. 配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。g. 配电箱、开关箱的进出线不得承受外力。 严禁与金属尖锐断口 和强腐蚀介质接触。6、安全用电措施1）接地装置必须在线路及配电装置投入运行前完工，并检测其 接地电阻数值，合格后使用。2）现场电气线路及用电设备安装后由现场电气负责人检查合格 后方可通电运行。3）电工应定期做好电气检查工作： 移动式电气设备的漏电开关， 负荷线应每周检查一次； 固定式电气设备的漏电

15、开关， 应半月检查一 次；电气线路、接地装置的接地电阻应每月检查一次。4）施工现场视工作量大小、必须配备不少于一名持证电工。5）由项目部指定一名电工负责现场日常用电管理和负责好施工 用电安全技术资料台帐。6）施工现场用电设备的金属外壳必须接零保护。7）现场电工必须严格遵守操作规程，安装规程。维修电气设备 应尽量断开电源，验明三相无电，方可操作。8）非电工不得私自安装、维修、移动电气设备。9）现场电工不得随意调整开关及熔断器内的熔体规格。10）运行中的漏电开关发生跳闸必须查明原因排除后才能重新合 闸送电，发现漏电开关损坏或失灵必须立即更换。11）一切用电设备必须按一机、一闸、一保护控制原则，安装

16、施 工机具严禁一闸或一保护控制多台设备。12）现场电工除做好规定的定期检查外， 平时必须对电气设备勤 巡、勤查、发现安全隐患立即消除，对上级发出的安全用电整改通知 书，必须在规定期限内彻底整改。13）电缆穿越建筑物，构筑物、道路易受机械损伤场所，均采用 埋地或架空敷设。七、建立健全临时用电技术档案1、必须建立施工现场临时用电技术档案， 应由主管现场的电器 技术人员负责其建立与管理工作。2、施工现场不仅要有临时用电施工组织设计，而且应做好以下 资料记录：（1）修改临时用电施工组织设计的资料（2）技术交底资料（3）临时用电工程检查验收表（4）电器设备的试验、检验凭单和记录（5）接地电阻测定记录表（

17、6）定期检（复）查表（7）电工维修工作记录八、事故应急预案 电气事故应急预案是施工现场临时用电组织设计的重要一环， 直 接关系到企业荣誉和员工的生命安危及社会的稳定。 因此，应根据施 工现场的特点指定相应的应急预案， 有效及时地进行事故处理， 防止 事故扩大。1、发现有人触电，现场有关人员应立即报告现场负责人及事故 应急救援组组长；同时，尽快使触电者脱离电源；然后根据触电者的具体症状进行对症施救；采取有效措施防止事故扩大和保护现场。2、脱离电源的基本方法有：（1）将出事附近电源开关刀拉掉，或将电源插头拔掉以切断电 源。（2）用干燥的绝缘木棒、竹竿、布带等物将电源线从触电者身 上拔离或者将触电者拔离电源。（ 3）必要时可用绝缘工具（如带有绝缘柄的电工钳、木柄斧头 以及锄头）切断电源线。（4）救护人可戴上手套或在手上包缠干燥的衣服、围巾、帽子 等绝缘物品拖拽触电者，使之脱离电源。（5）如果触电者由于痉挛手指紧握导线或导线缠绕在身上，救 护人可先用干燥的木板塞进触电者身下， 使其与地绝缘来隔断入地电 流，然后再采取相应的办法把电源切断。（ 6）如果触电者触及段落在地上的带电高压导线，且尚未确证 线路无电之前，救护人员不可进入断线落地点8 10m的范围内，以防跨步电压触电。触电者脱离带电导线后应迅速将其带至810m以外立即开始触电急救。 只有
