柱上断路器技术协议样本

1、标准技术协议编号 ： XXXXXXX广东电网公司设备、材料技术协议2009-2010 年度设备材料框架协议式招标柱上断路器需方:供方:0 一 0 年三月. 专用条款1. 供货设备、材料和数量2. 主要部件来源、规范一览表3. 备品备件及专用工具3.1 备品备件清单3.2 专用工具清单4. 技术差异表5. 主要技术参数6. 附图二 . 通用条款1. 总则2. 引用标准和规范3. 使用条件3.1 正常使用环境条件3.2 系统运行条件4. 技术要求4.1 断路器及控制器成套设备整体功能要求4.2 技术参数4.3 开关本体结构和功能要求4.4断路器控制器（FTU技术要求4.5 电源变压器的技术要求5、

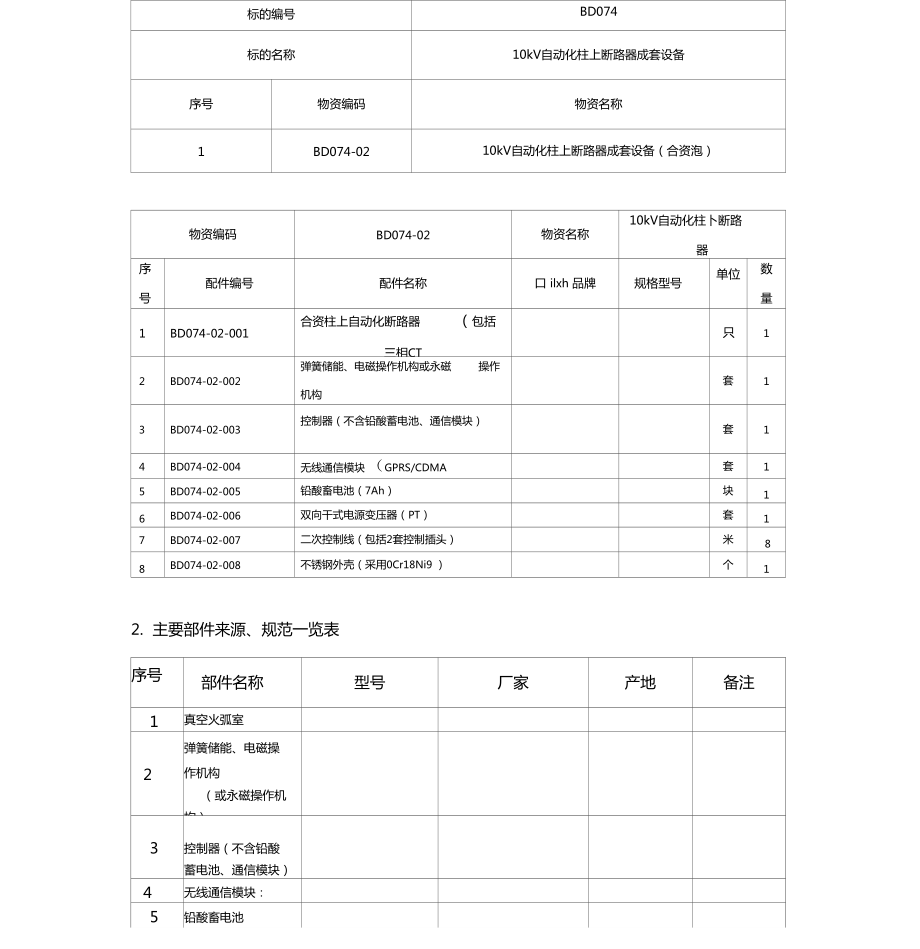

2、安装、调试、试运行和验收6、包装、运输6.1 包装6.2 运输7、厂商应提供的技术文件3 份）7.1 供方在签订合同后应提供的图纸（一式7.2 设备交货时供方应提供的技术文件8、柱上自动化断路器配置一、专用条款1. 供货设备、材料和数量标的编号BD074标的名称10kV自动化柱上断路器成套设备序号物资编码物资名称1BD074-0210kV自动化柱上断路器成套设备（合资泡）物资编码BD074-02物资名称10kV自动化柱卜断路器序号配件编号配件名称口 ilxh 品牌规格型号单位数量1BD074-02-001合资柱上自动化断路器（包括三相CT只12BD074-02-002弹簧储能、电磁操作机构或永

3、磁操作机构套13BD074-02-003控制器（不含铅酸蓄电池、通信模块）套14BD074-02-004无线通信模块 （GPRS/CDMA套15BD074-02-005铅酸畜电池（7Ah）块16BD074-02-006双向干式电源变压器（PT）套17BD074-02-007二次控制线（包括2套控制插头）米88BD074-02-008不锈钢外壳（采用0Cr18Ni9 ）个12. 主要部件来源、规范一览表序号部件名称型号厂家产地备注1真空火弧室2弹簧储能、电磁操 作机构（或永磁操作机 构）3控制器（不含铅酸 蓄电池、通信模块）4无线通信模块：5铅酸畜电池6双向干式电源变压 器（PT）3. 备品备件

4、及专用工具3.1备品备件清单序号名称型号及规格单位数量备注1控制器（不含铅酸蓄电池、 通信模块）套12GPRS/CD通信模块套13铅酸蓄电池（2Ah）块14铅酸蓄电池（7Ah）块15电源变压器（PT）只16二次控制线米13.2专用工具清单序号名称型号及规格单位数量备注1组合工具套12其他套4. 技术差异表由需求重要说明：1、“供货设备、材料差异”不得低于投标文件承诺；2、“供货设备、材料差异”如果超出框架协议招标报价单范围单位向省物流中心装备部提出申请。3、本页内容须打印，无差异处均需注明“无”，差异手写无效。序号招标文件要求投标文件差异供货设备、材料差异条目简要内容条目简要内容条目简要内容提

5、出方1无无5. 主要技术参数(1)断路器电气额定参数表1断路器电气额定参数序号名称单位数值1额定电压kV122额定电流A6303额定频率Hz504额定工频耐受电压1min相间/相对地干试kV42湿试34隔离断口干试485额定雷电冲击耐受电压相间/相对地75隔离断口856额定短路幵断电流/次数kA/次20kA/30 次7额定短路关合电流(峰值)kA508额定短时耐受电流kA209额定短路耐受持续时间s410额定峰值耐受电流kA5011额定操作顺序/0 0.3s - CO- 180s - CO12额定短路电流幵断次数次3013额定控制电压V220(2 )断路器机械参数 表2断路器机械参数序号项目单

6、位数据1合闸时间ms45 ? 802分闸时间ms35 ? 803触头弹跳(s)ms< 24合闸不同期ms< 25分闸不同期ms< 26分闸反弹mm< 27额定电流下寿命次> 10008机械寿命次>100006. 附图（可选）、通用条款1、总则1.1本技术条件规定了 10kV柱上自动化开关成套设备（柱上自动化断路器和控制器）的使用条件、额定参数、技术要求、试验、包装运输等具体内同。1.2本技术条件适用于额定电压10kV、频率50Hz的10kV柱上自动化开关成套设备（柱上自动化断路器和控制器）的制造、选型、验收、安装和维护。1.3本设备技术规范提出的是最低限度的

7、技术要求。除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB电力行业标准（DL）、IEC标准和国际单位制（SI）。如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。1.4如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。仅在供方已证明替换标准相当或优于技术条件规定的标准， 并从需方处获得书面的认可才能使 用。提交供审查的标准应为中文或英 文版本。2、引用标准和规范DL/T 814-2002配电自动化功能规范DL/T 721-2000配电网自动化系统远方终端GB/T13729-2002远动

8、终端设备广东电网规划设计技术原则广东电网10千伏及以下配网自动化规划技术原则广东省地区电网调度自动化系统技术规范广东电网 DL/T634.5101-2002 实施细则广东电网DL/T634.5104-2002实施细则GB 4798.4-90电工电子产品应用环境条件无气候防护场所使用GB 2423.10-89电工电子产品基本环境试验规程GB/T17626.4电快速瞬变脉冲群抗扰度试验GB/T17626.5浪涌（冲击、抗扰度试验GB/T17626.8工频磁场的抗扰度试验DL/T 630-1997交流米样远动终端技术条件GB 110221999高压开关设备和控制设备标准的共同技术要求GB 1984

9、2003交流咼压断路器DL/T 402 1999交流高压断路器订货技术条件DL/T5931996高压开关设备的共用订货技术导则GB311.11997高压输变电设备的绝缘配合GB763- 1990交流高压电器在长期工作时的发热GB1207-1997电压互感器DL/T726-2000电力用电压互感器订货技术条件DL/T 634.5101-2002 远动设备及系统第 5-101部分:传输规定3、使用条件架空线路馈线自动化柱上自动化断路器包括断路器本体、开关控制单元（FTU户外电压互感器三部分，三组件以户外防护控制电缆及户外航空接插件进行成套电气连接，设备 自身可实现基本的保护和自动化功能。要求馈线自

10、动化断路器能够根据设定的技术参数和变电站保护参数相配合，自动控制开关分合，完成架空线路故障监测、 隔离及非故障段恢复供电功能。投标方需要对自动化开 关进行详细配置，详细描述自动化开关的工作原理。3.1正常使用环境条件海拔高度不超过1000米。环境温度:最高气温：+45 ° C最热月平均气温：+35 C最高年平均气温：+25 C最低气温：-10 C （户外） 最大日温差：25K覆冰厚度：10mm月平均最高相对湿度（25C）:< 90%污秽等级:IV 级外绝缘爬电比距 31mm/kV耐地震能力：不超过 8度，水平加速度0.15g安装地点:户外2日照强度（风速 0.5m/s时、：0.
