测量工人操作规程

1、测量工人操作规程测量工人操作规程 第一节地面测量第 8 条平面控制测量：一、所选定三角点位应保持通视良好，便于长期保存、加密和扩展。 四等三角点的观测线应距地面障碍物 12m 以上；二、平面控制可采用插网或插点的形式进行加密， 也可采用线形布设； 三角网中三角形的每个角，一般不小于 30°，个别角可小至 25°。线形 锁尽量布设为直伸形， 求距角应大于 40°，三角形个数一般不多于 8个。三、归心元素的测定：1归心元素测定一般采用图解法，只有在偏心距较大时，才使用直接 法或解析法；2投影应在大约相交 120 °或 60°三个方向各依两镜位进行

2、,如因地形限 制,也可以在交角 90°的两个位置上连续投影两次。 示误三角形边长或两 次投影点间距离均应小于5mm，对于照准圆筒的投影则不应大于10mm；3图解法：（1）在标面上安置一付小平板，平板上固定一张归心投影用纸。在距 标面不小于觇标高度一倍半的地面选择三个测站点，将经纬仪分别安 置在三个测站利用正倒镜对标石中心， 仪器中心和圆筒中心进行投影；（2）每站取两镜位的中点，将同名中点相连，可得 9 条投影线，分别 以直线 BI BI '、TI TI '、YI YI '、BH BE 'TH TH 'YU YU ' B 皿 B 皿

3、9;T皿T皿' YMY皿表示；(3) 获得B、T、丫三个中心的垂直投影点后，连接 BY和BT,用毫米 分划丈量取eY和eT；(4) 在 Y 和 T 点上，用小平板照准仪分别描绘出零方向线和任一观测 目标的方向线(作为投影校核之用) ，其观测值与量得值之差不得超过 ±2；( 5)在投影纸上作出指北方向； (6)归心元素测得后，应填写归心投影用纸中的全部记事项目，并认 真细致的全面检查。4直接法： 当偏心距较大不能用图解法时，可把仪器中心和照准点中心垂直投影 到设置在地面的木桩上，应用钢卷尺直接量测两次，偏心角用仪器测 定。归心元素测定结果记入手簿中，并绘投影点的关系位置图。四、

4、水平方向观测：1必须遵守下列规则：( 1 )望远镜的焦距一测回内应保持不变；( 2 )观测前顺时针方向旋转照准部一至二周，照准时，照准确性部照 准目标。读数时应用微动螺旋按旋进方向；测微器按旋进方向重合分 划线；(3)气泡位置偏离水准管中心，对于 J1型仪器不应超过2格，J2型仪器不应超过 1 格，在一测回中不得调整气泡位置；(4)方向数超过 3 个时应归零，而多于 7个时应分组，两组方向数大 致相等，并包括两个共同方向(其中 1 个为共同零方向)；(5) 四等三角观测 ,当垂直超过 ± 3时°，每测回应重新整置仪器使水准气泡 居中，或读定水准器加入垂直轴倾斜改正；(6)

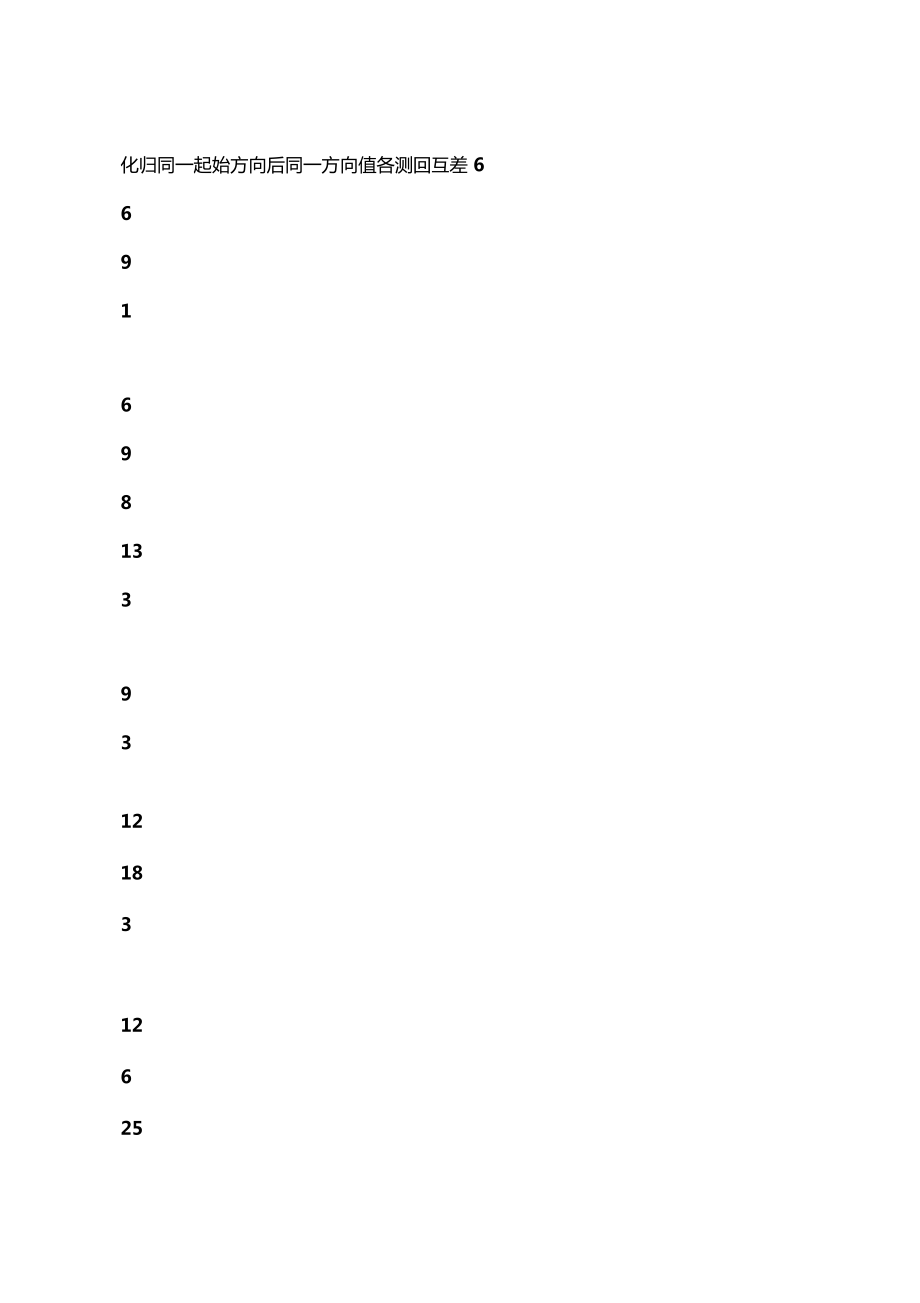

5、当一个测回转到另一个测回时，度盘位置变换应按下式：J1型J2型J6型式中m测回数。2水平角观测限差和其他有关规定见 74 表。表 7 4项目四等5"10"J1(")J2(")J2(")J6(")J6(")测回数半测回归零差 一测回内 2C 互差 光学测微器两次 重合读数之差 化归同一起始方向后同一方向值各测回互差 66916981339312183126252532525换行;三角形最大闭合差±9.0±15±30五、光电测距： 1 .测站（镜站）应精确对点，其对点误差应不大于 2mm,偏心距一般

6、 不超过10m，偏心距和偏心角分别量至 mm和15'，偏心距用钢尺丈量 两次，其差应小于1cm，偏心角用经纬仪观测二测回，角值取 1'；2. 气象数据在每测回组观测站始末读记一次，镜站每隔15min 读记一 次，温度读记至02C，气压读至0.5mmHg（66.7Pa；3. 观测限差和测回数的规定见表 7-5。表 75仪器类型项目等级四小三角（个 cm）（个 cm）（个 cm）固频式AGA6AAGA6BL测回总数相差和之差 测回组互差不同时段测回组差 内部符合中误差925 分划4.06.02.0625 分划4.06.02.0325 分划3.0 4.01.5DM503 测距仪可参照

7、上表规定执行。第 9 条高程控制测量一、一般规定： 1在施测前，首先要进行图上设计和外业选点，选定的点位应便于观 测和保存；2施测前，要对水准仪，水准标尺进行检验和校正。观测时呈像需清 晰稳定，须用测伞遮蔽阳光。转点须采用尺台； 3水准线路长度不超过以下规定，见表 76；表 76 等级闭合环线周长（ km） 结点间线长（ km） 支线长（km）四等水准等外水准501530101554水准测量结果符合以下规定，见表 77； 表 7 7 等级检测已测 测段高差之差（mm） 往返测较差、闭合差一般地区（mm） 山区（mm）四等水准等外水准±±±±±表

8、中R以km为单位。S105.四等水准测量使用不低于 S3型水准仪，等外水准测量也可以用 型水准仪。二、四等水准测量：1. 两端为高级点或一个高级点自行闭名时，可只进行单程测量，一个 高级点的水准支线，必须进行往返测量观测或单程双测。单程双测顺 序为后后前前；2. 在连续各测站上安置水准仪的三角架时，应使其中两脚与水准路线 方向平行，而第三脚轮置于路线方向的左侧与右侧；3. 同一测站上观测时，不得两次调焦，倾斜螺旋和测微鼓均旋进方向 重合气泡和重合刻划线；4. 由往测转向返测时，应重新整置仪器；5. 各项不超过表 78 要求。表 7 8 项目黑红面读数之差(mm)黑红面所测高差之差(mm)左右路

9、线转点之差 (mm)检测间歇点高差之差(mm)换行视线长度前后视距差(m)前后视距累积 差(m)仪器 类型 视距(m)四等3555S31003.010.0S1S05150三、等外水准测量：1敷设方法可参照四等水准测量进行；2. 仪器至标尺的距离，长度一般为100150 m,作为基本控制时，前 后视距之差应小于10m，累积差小于50m;3. 同一标尺红黑面读数之差不大于4mm，红黑面高差之差不应大于 6mm。四、三角高程测量：1. 三角高程点,每点至少须有三个双向的三角高程测量成果;2. 垂直角观测要求见表 79;3. 光电测距导线垂直观测要求与相应等级三角测量同。表 7 9等级项目四等三角小三

10、角5"10"钢尺量距导线J1J2J2J6J2J6测回数 中丝法 三丝法42 21421垂直角互差（ " ）指标差互差（ " ） 10152525第 10 条地形测量：一、图根点测量：1选定的图根点应保持通视良好，且便于埋石，保存、观测、加密和 扩展；2加密图根点可用锁（网） ，经纬仪导线，以及测角交会点进行，其 每 km2 内控制点数为： 1/5000 ，1 个点； 1/20004 个点； 1/1000，12 个点；I 八、3锁（网）的三角形个数不应多于 12 个，求距角一般不小于 30°，在 特殊情况下，个别图形的求距三角也不应小于 20&#

11、176;；4. 角度观测：J2仪器一次对中一测回，J6仪器二次对中二测回；5经纬仪导线边长丈量应符合下列要求：（1）须用比长过的钢尺，用标准拉力悬空往返丈量，其往返丈量可用 以下方法之一，a、前后尺头对调，b、换人读数（读完第一组后钢尺 错动 1m 以上再读），并测定温度；（2）以不同 0 点读数三次为一组，三次长度较差不得大于 3mm；（3）定线偏差应不大于 50mm。6、图根点的高程：（1）可按普通水准进行测量，附合水准采用单程观测，支线水准则应 往返观测或单程双观测；（2）水准仪至标尺的距离一般不应超过 100 m,成像清晰时也可放长 至150 m，前后视距尽量等距；（ 3）三角高程测量

12、可用中丝法进行施测,必须保证不少于两个方向观 测（每个方向双向观测） ，垂直角观测为二个测回，仪器高和觇标高应 用小钢尺在观测前后各量一次，两次之差不得超过 4mm。二、地形图可采用大平板测图，也可采用经纬仪配合小平板测图法：1 将经纬仪安置在测站上，把小平板安置在测站附近，转动望远镜瞄 准起始方向，使水平度盘读数为零度，顺时针转动望远镜瞄准各个站 点，读取水平角度数，距离及高差；2绘图员根据实测资料，用半圆仪和比例尺，将测点之位置点绘于图 上，并旁注记高程；3扶尺员立尺保持地物、地貌的连续性，不得跳跃式立尺。改换另一 类地物或地貌时，应及时报告绘图人员；4在丘陵山区测绘时，则可根据所测得的垂

13、直角及视距用查表和计算 器等辅助工具计算出水平距离和高差后方可点绘；5在一测站上测绘的地物和地貌，应于其他测绘衔接，各方向上重要 地物和明显的特征点至少复测 12个点，两次之差不得大于图上 1.0mm；6对每站所测绘的地物、 地形点应适时进行联接描绘， 图上所有线条、 符号和注记必须在现场完成；7在每测站测完后，扶尺 换行 员和绘图人员共同检查有无漏测或与 实际不符之处，无误后方可迁站。第二节矿井测量第 11 条一般规定：一、凡下井测量人员，必须严格执行原煤炭部颁发的煤矿安全生产试行规程及安全生产的有关规定；二、在井下测量禁止追车、扒车、抢罐等违章行为，以保证人身、仪 器的安全；三、测量人员对

14、负责区域内的采掘工程，要作到心中有数，心井下开掘的巷道和峒室必须及时填图，不得丢绘、漏绘，并做好记录；四、外业观测工作本身能有校核，或者进行两次，观测记录必须经过 严格的检查，计算资料必须对算；五、水准、经纬仪导线测量记录簿均应记清工作地点、测量日期、观测者、记录者、仪器型号、钢尺号、级别。封面有名称、编号，有目录，有页数。字体书写工整，禁止涂改；六、凡进入盲巷或停止作业的掘进迎头测量和进入栅栏区时，则须事先与通风区联系，经检查允许后方可进入。否则，测量人员有权拒绝 进入工作地点；七、在主要运输大巷及运输石门测量时，须提前与矿调度室联系，要求在测区内减速车。同时测量人员要加强前后视的眺望，必要

15、时可令 其这车，以便进行观测；八、井下经纬仪永久导线点，一般应设在碹顶上或巷道顶板稳固的岩 石中，可每隔300800m设置一组，每线至少有三个相邻点组成。临时 点可设在顶板岩石或牢固的棚梁上。所有测点都应编号，并将编号明 显地标记在点的附近；九、在大巷和石门中测设之导结点，应距电车架空线 500mm以上。如 因条件所限，导线点必须在架空线附近时， 埋设和挂线时须严加注意。 必要时要与有关单位联系，采取断电措施，待断电后再进行作业； 十、在井下标定电车道的中腰线时，为了设点与挂线的安全，也可标 定轨道的边线。中腰线桩等测量标志应严加保护，严禁在中腰线桩上 挂风筒、电缆等物，否则测量人员有权予以制

16、止； 十一、井下测设的中、腰线点及导线点，用完后必须将绳挂起，长期 不使用的点应解下或缩短线绳，以防伤人或将点位移动； 十二、在上山、下山、溜煤眼行走或工作时，要按规定的信号进行联 系，必须在联系好后，才能上下或进行工作。若大于 30°的上山迎头必 须停止作业，测量人员才能进行施测； 十三、在掘进巷道迎头标定中腰线， 前视者必须检查顶板是否有浮石， 处理好顶板确认安全后方可进行工作。若利用装岩机或其他机械化代 替凳子时，必须断电后方准去进行工作。第 12 条联系测量：、定向时的安全措施： 1棚好井口，不得将任何东西掉入井口内。棚井口时严禁井上下同时 作业；2在井口安装各种设备时，要将

17、设备固定牢固；3提、放钢丝时，要与井下联系好，严禁井下人员进入井筒，提放钢 丝要切忌忽快、忽慢和急停；4定向过程中，要有专人指挥，井旧、下必时要有直通电话联系。井 下进入井筒中作业，必须事先通知地面，得到允许时方可进入； 5定向过程中，非定向人员严禁接近井筒。二、投点的主要设备及有关要求：1. 缠钢丝的绕车，滚筒直径不得小于 250mm，应设有双闸；2导向滑轮直径不得小于 150mm；3. 重铊；4. 钢丝；5. 稳定筒或定中盘；6. 定点板。三、垂线下放后，要检查钢丝的自由悬垂，可使用下面 12 个方未能 进行检查：1 .信号圈法：直径约12cm,间隔一定的时间下放一个，共放35个；2. 振

18、摆法；3. 比距法：比较吉上、井下两垂线间的距离的方 换行 法进行检查，般不应超过 2mm 四、如果垂线摆幅很小，确认不超过 0.4mm 时，可以用仪器直接观测 垂线的方法进行连接测量。 摆幅大于 0.4mm 时，可采用以下方法观测： 1标尺法：在靠近垂线且与经纬仪视线大致垂直方向设置一个标尺， 然后在标尺上连续 13 个以上奇数确定中数；2定中盘法；五、一井定向的要求和施测：1一井定向连接三角形的有利形状。 一井定向一般采用三角形连接法。 井上下连接三角形的图形应满足下列要求：(1) 两垂线间距应尽可能的大(一般应超过 3m)；(2) 三角形锐角a应小于2°(3) CD边应大于20

19、m。2.在C点的角度观测不少于三次对中，三个测回。在垂线稳定的情况 下，钢尺以不同的起点丈量 a、b、c边各为6闪，读数至0.1mm。同 一边长各次观测值互差不大于 2mm。六、两井定向的地面连接和井下连接导线测量都应按5''级导线要求施测；七、陀螺经纬仪定向的要求和施测：1 .一般要求：( 1 )陀螺经纬仪定向，可采用逆转法、中天法或其它方法进行；(2) 在井下定向测量前和测量后，应在地面同一条近井点后视边上或连测导线边上，各测三次陀螺方位，求得六个仪器常数，任意两个仪 器常数的互差应小于 1'10'' 。（3）前后两次仪器常数，一般应在三昼夜完成。观

20、测时仪器和电源部 分要避免阳光直接照射；（4）观测精度与仪器稳定程度关系极大，除仪器在搬运时要防止颠簸 和振动外，每次观测前都要严格整平对中， 观测中气泡不准偏离半格， 每次测量后度盘位置变换 180/n （ n 为测量次数） ，并停止陀螺运转 1015min；（5）用逆转法求出摆动中值，每次测理应连续取五个逆转点的水平度 盘读数。 当陀螺仪轴摆动中值的互差不超过 30''时，方可计算成果，否 则重新报观测。2用陀螺经纬仪观测陀螺北的方法：（1）近似指北： 两逆转点法：将陀螺经纬仪视准轴置于定向后，先把水平微动螺旋转 到其活动范围中间位置，然后下放陀螺，当看见亮条时可松开水平制

21、 动螺旋，用双手慢而均匀地转动照准部进行跟踪。当亮条明显减速而 接近一个逆转点时，应立即旋紧制动螺旋，再转动微动螺旋继续跟踪 亮条，使零刻划线始终处于亮条中央。亮条达到逆转点时，作短时间 停留，这时精确使零分划线重合亮条中央，并停止跟踪，记下逆转点 位置的水平度盘读数u1，而后松开制动螺旋的以向跟踪亮条，直至获 得另一个逆转点位置，并记下水平度盘读数u2,然后把陀螺夹紧。取u1、u2的平均值u0=u1+u2/2，将照准部转到水平度盘读数为（uO+巳 处（E为仪器常数），此时视准轴近似指北精度达 士 3'利用已知方向如图74, a AB为已知，观测时陀螺经纬仪置于 A点， 正镜瞄准B,读

22、取水平度盘读灵敏a,然后转动照准部，使读数为a-（ a AB士 r此时望远镜近似值指向真北。式中r为A点子午线收敛角， 在子午线以东 r 为正值，在子午线以西为负。（ 2）精确指北： 逆转点法：夹紧陀螺，将水平微动螺旋旋至其变动范围的中央将度盘 读数对准（uO+E）处，即照准部固定于近似真北方向，然后启动电机 达到额定速度，并慢而等速的下放陀螺，且不可粗心大意，当亮条似 摆不摆时,停止下放片刻,然后再下放。平稳而缓慢地转动水平微动螺旋,使分划线准确跟踪移动的亮条,以 便消队悬挂扭力影响。到达逆转点时,亮条作几秒钟停留,这时应准确使零线对准亮条中央记下逆转点处的度盘读数a1, 般要求连续观测46

23、个逆转点a2、a3、 a4、a5、a6测完后将陀螺夹紧并制动；八、导入高程测量：1 通过立井导入高程测量,可采用钢丝法或钢尺法,采用钢丝法时, 一般在定向测完后，将重陀减少到 15kg，即可进行导入高程测量； 2井上、下水准基点与钢丝上相应标志（或钢尺整位数）间的高差, 应用水准仪器两次仪器高进行测量，其互差不得超过4mm。上下标志 应作记录，在丈量前进行检查；3钢丝上、下两标志间的长度，可在平坦的地面上，对钢丝施加与导 入高程时所用重陀重量相同的拉力后，用钢尺丈量。丈量时应施以比 长时的拉力，进行往返丈量；4钢尺未能，将钢尺缠在绞车上的长钢尺挂上轻垂球， 直接放到井下。 垂球的重量等于钢尺比

24、长时的拉力，其施测方法与钢丝法相同。第 13 条井下平面控制测量：一、导线点设置与水平角观测：1基本控制点不得采用木桩材料，用金属铜心点和专门制作的铜点材 料设置；2采区内的导线点可用水泥玻璃和木桩材料设置；3井下所有导线点，均应明显标记在点的附近，均能从现场和图纸上 区分两级控制点；4井下导线测量水平角通常采用测回法和复测法。（1）测回法：上半个测回以盘左照准后视、前视，然后以盘右再照准前视、后视，分别读取水平度盘读灵敏，即为一个测回；（2）复测法：必须使用复测机构的经纬仪；（3）水平角观测必须注意的事项：a 测角时严禁架腿安放临时电缆和临 换行 时钢丝绳上面，以防突然拉 紧，碰倒架腿，摔坏

25、仪器；b 严格坚持检验角与最终角的有关规定；c 对中整平后要把垂球摘下来，不得悬挂在仪器上方；d 观察时要作好记录，字体清晰，工作地点、测量日期级别、观测者、 记录者、仪器名称、钢尺号、测点距巷道两帮的距离及有关项目都要 填写齐全。二、边长丈量：1、基本控制导线的边长丈量：（1）要施以比长时的拉力，并测定温度；（2）必须往返丈量每个尺段，其互差不得大于边长的 1/6000；（3）在平巷丈量边长时，可以只丈量前视边（往返丈量） ，在斜巷丈 量边长时，必须前、后量边（每段只进行往量或返量） ；（4）每尺段应以不同起点读数三次， 读至毫米，长度互差应小于 3mm 。 往返太量区别条件：第一调换尺头，

26、人不动进行丈量。 第二换人钢尺不动进行丈量； 2、丈量采区控制导线连长：（1）凭经验拉力，不测温度；（2）往返丈量或错动钢尺 1m 以上丈量两次，其互差不得大于 1/2000。 三、基本控制导线每隔 300800m 延长一次。采区控制导线每 30200m 延长一次。第 14 条井下高程控制测量：、井下水准测量：（1）不管闭合、附合和支导线均要往返测量；（2）使红黑面尺时，每站一次仪器高，使一面尺时两次仪器观测其互 差不大于 4mm ；（3）前后视距离大致相等，一般为 1540m。2、H级水准：（1）闭合或附合路线可采用单程测量，支线时必须往返测量；（2）使两面尺时一次仪器高， 使面尺时两次仪器

27、高，其互差不大于 5mm 二、三角高程测量：1垂直角观察，一般采用一测回，斜井号入高程采用二测回； 2仪器高和觇标高应用小钢尺开始前和结束后各量一次，两次丈量互 差不大于 4mm ； 3基本控制导线三角高程应往返进行，其差应符合下式 h10+0.3L，（L以m为单位）；4因不能直接丈量仪器高值数， 所以对量得的仪器高值进行倾斜改正。 第三节施工测量第 15 条基本要求：一、地面建筑物和井巷的施工测量，应根据已批准的各种设计图纸资 料和施工测量基点标桩，将施工工程的设计位置标定于现场，并要进 行检查。同时将有关数据和结果记入专用记录本内，并绘出草图；二、在施工测量前， 应熟悉设计图纸， 验算与测

28、量有关的数据。 同时， 对标定工作所需的测量控制点及其成果应进行检查； 三、施工测量用的基点标桩， 必须埋设牢固， 便于使用， 并妥善保护， 还要填绘有关图上。第 16 条井口标定和地面建筑物施工测量： 一、井筒中心和井筒十字中心线，应根据井筒中心的设计平面座标和 高程、井筒十字中线的坐标方位角，用井口附近的精度不低于5''导线的测量控制点标位；二、井中和井筒十字线的标定：（1）井中标定应用 J2 级仪器和经过比长的具有毫米刻划的钢尺依据极 座标法标定；（2）标定前，测量人员应到井口附近进行实地察看，并根据图纸资料 计算控制点至井中的座标方位角、标定角和水平距离等；（3）标定的

29、井筒中心点，应根据上质情况打入 8001200mm 木桩，以 小钉为标志，为使其牢固，在木桩四周浇注 300mm 厚的混凝土；（4）井中标定后，按 5''级导线要求重新进行施测。2井筒十字中线点的标定：（1）标定前，测量人员应根据工业广场平面图，井口临时建筑物布置 图和工业广场煤柱设计图来考虑点位布置，埋点方未能，以及施测精 度；（2）将经纬仪安置已标好井中心点上，然后根据所算出的指向角来标 出四个方向的井筒十字中线基点；（3）井筒每测的基点不得少于3个，点距一般不应小于20m，距井中边缘最近的十字中线点以不小于 15m 为宜；（4）井筒中线标完以后，须对四个方向进行两次对中两

30、次全圆观测， 然后换人重作一次，各十字线点间水平距离，要用经过比长的钢尺往 返丈量；各标桩顶的高程应按四等水准测量的精度要求施测； （5）井筒中心和十字线点的实际位置测定后，应绘制 1/500 或 1/1000 的十字中线点平面图，图上注明点的高程、点间距离，设计和实际的 井筒中心坐标及主中心线坐标方位角，并绘出十字中线点附近的永久 建筑物。三、土建施工测量：1工业广场建构筑物的放样，应根据设计资料，用井筒十字中线点或 放样导线点进行。放样换行 导线应根据工程的需要埋设永久标桩或半永久标桩， 并按测 角中误差为 ±10，'' 导线最大相对闭合差小于 1/5000 的要

31、求测设。放样 导线点的高程，应按四等水准测量的要法语进行。放样点实际位置测 定后，应绘制放样点位置图，并注明 X、 Y、Z；2建构筑物放样，应依据放样点用极座标法、支距未能或交会法等进 行。标定后应对各轴线间的几何关系进行检查。高程点可根据放样点 或建立临时零点标石（厂房室内平） ；3基线工程测量：（1）基础定位（挖土前放样）根据基线布置图与施工轴线关系数据用 经纬低度正、倒镜标定基础中心线；高程利用水准仪，根据厂内的水准点在木桩上给出适当高度，画一红 线或钉一小钉作为标高记号；（ 2）将基础十字中线标定好后， 在距基础外边线 0.51.0m 处垂直中线 打笼门板两块，笼门板上平与基础上平一致

32、，并将墙柱中心投到笼门 板上；（3）标定经检查无误后，当场与施工技术员、班长交待清楚。第 17 条井巷施工和提升设备安装测量：一、立井施工测量：1井中垂线的下放、使用及检查：（1）在井口墁固定盘之前，应用经纬仪将十字中线方向投设到锁口内 颈上部，可固定扒钉；（2）固定盘安装完毕，应将十字中线方向投到固定盘盘面上，即沿十 字中线方向标定相互垂直的两行小钉，每行至少 6 个。小钉上拉上细 线绳，交点中心即是标定的井筒中心，中心线孔的“ V”板尖端应于交点重合；（3）使用垂线指导井筒施工， 可根据井筒深度和施工要求， 选用钢丝、 铅丝或钢丝绳。一般以 16#镀锌铅丝为宜，钢丝绳直径就小于 5mm。

33、缠绕铅丝或钢丝的手摇绞车滚筒直径应不小于 300m m。并带有逆反制 动装置，中线应通过直径不小于 80mm之导向轮下放；（4）由井口下放井中垂线，应先悬挂不超过 2kg的沙袋之类的软物体徐徐匀速下放，然后换上所选用的垂球；5）悬挂井中垂线点固定后，应在井筒掘进过程中定期检查，每段砌 壁之前检查一次，其位置偏差超过 5mm 时则应校正。四、贯通测量：1贯通测量应根据工程要求，采用不同的方法布设相应导线和水准。 对于重要贯通测量之前，应预计在贯通重要方向上的偏差，预计误差 可采用中误差两倍。只有预计误差小于实际允许偏差才能施测。 若以前已经预计的贯通测量，且经过巷道贯通后证明所采取的测量方 法和

34、仪器是合理的，若遇到与其相类似的贯通时，也可不进行误差预 计；2在贯通的每一重要方向上的允许偏差，可由矿井技术负责人和测量 负责人根据井巷用途共同研究确定；3贯通测量工作至少应进行两次独立观测和计算。计算巷道贯通的方 向和距离时，要取用各次测量结果的算数平均值； 在重要贯通工作中，导线通过大于 30°的倾斜巷道时，应考虑经纬仪竖 轴改正。4贯通测量的实施：（1）施测工作应按照贯通测量设计中提出的要求进行。而且在整个施 测过程中要及时评定实际测量精度， 若低于设计中的要求应再次测量； （2）最后一次标定贯通方向时，两个工作面间的距离不得小于50m；（3）贯通工程两工作面间的距离，在岩巷

35、中剩下1520 m,在煤巷中剩下2030m （快速掘进应于贯通前两天）测量人员应书面通知施工技术负责人和安全部门；（4）井巷贯通后，应立即测量贯通实际偏差值，并将两面导线连接起 来，计算各项增长合差。重要贯通要进行精度分析，总结经验以便指 导今后工作。第五节仪器、工具的搬运、使用和保存第 19 条仪器、工具的使用和保养：一、仪器装箱、取出和搬运过程中应注意的事项：1仪器开箱前，应将仪器箱放在比较平坦的地方，不准用手提、怀抱 着开箱；2仪器在箱中取出前， 应松开各制动螺旋， 以一手握基座一手握支架， 将仪器轻轻取出置于支好的三角架上，并立即旋紧连接螺旋，经检查 确实牢固后，手方可离开仪器械。仪器箱应随仪器放在测站附近，箱 上严禁坐人；3观测结束后，应将整平肢螺旋、各微动螺旋调至正常位置。松开各 制动螺旋，一手握住基座，一手松连接螺旋，将仪器取下按原样就位 装箱。再将制嗑螺旋制动。经检查无误后，方可关箱上锁； 4仪器长途运佃时，一定要伤脑筋好防震、防潮措施，装车量严防倒 置，作业人员乘坐汽车携带仪器时，应将仪器抱在怀中，如骑自行车 时，必须用人背着，不可将仪器随意放在车上或用自行车驮运。二、仪器、工具使用： 1观测者必须熟悉仪器的构造性及各部螺旋的部位和作用， 操作时 换 行应手轻、心细、动作稳；2置仪器于
