片石挡土墙教学内容

1、一、施工方案和施工方法挡土墙采用平行流水作业法， 基抗采用挖掘机配合人工开挖， 基 础埋置深度及分段长度应按图纸或监理工程师的指示进行， 浆砌片石 护坡，砌体应分层自下而上进行砌筑，砌筑上层时，不应振动下层。 另外严格按照图纸或监理工程师的指示进行反滤层，泄水孔的施工。1、基础开挖（1）基础开挖之前通知监理工程师，并对基础平面位置和一有 的地面标高测量。 首先对挡土墙基础位置进行清表或清淤泥， 并将表 层土体清除运走；为便于开挖后，的检查校核，基础的控制桩应延长 至基坑外加以固定。（2）基础开挖采用机械开挖，人工配合清单，开挖过程中要认 真对照设计提供地质资料， 判别土体的地质情况， 根据实际

2、地质情况 放好边坡度， 并做好边坡可靠的支撑防护， 基坑宽度每侧要较设计基 底宽50 cm左右。因设计对基底地基土的容许承载力均有要求，若实 际开挖情况不符， 请及时通知有关各方做进一步处理， 最终的开挖深 度要依设计期间所进行的触探和土工试验， 并结合基础开挖的实际调 查资料定确定。 在基础开挖至设计标高后， 对基坑内四周松散土体清 除干净，提请监理工程验收报告。施工时要注意：挡土墙基础入土深 度不小于1.0m，当地质情况较差时应根据实际情况适当调整加深； 基底纵坡大于 5%时，基础应做成高宽比不大于 1：2 的台阶。（3）基坑开挖至图纸规定基底标高后，应进行验槽，若现场和 图纸不符时，应通

3、知有关单位，以便妥善处理。如发现地基承载力达 不到图纸规定的承载力要示廛，应根据实际触探（或挖深）及土壤试 验资料提出地基处理方案，并按监理工程师的批示处理。（4）基础直接置于天然地基上。基坑开挖至设计高程后，应及 时检测地基承载力其承载力应满足设计要求。 如不够，应用用图氏或 监理工程师批准的加强措施。检验同意后，可开始砌筑；当砌体处于 水塘或河道边时，应先围堰，将围堰内的淤泥及浸水清理干净后，征 得监理工程师同意后，可进行切筑。（5）基础挖方应始终保持良好地排水，在挖方的施工期间免受 水的危害。施工期间，应维护好天然水道，并使地面排水畅通。基坑 开挖达到设计高程后不宜长时间暴露， 液压及时

4、铺筑， 以防止坑内积 水，影响地基承载力。（6）基坑开挖至图纸规定基底标高且地基承载力满足设计要求 后，要对基底进行平整夯实，并用砂砾找平，确保基底标高误差满足 规范要求；基坑经监理工程师验收后，重新用全站仪放出基础位置。2、挡土墙砌筑1、挡土墙砌筑前先进行施工放样，砌筑时应先两面立杆挂线或 样板挂线， 外面线应顺直整齐， 逐层收坡；砌筑过种中经常校正线杆， 以保证砌体各部尺寸符合图纸要求。2、片石一般采用爆破或楔劈法开采的石坡， 厚度不应小于 150mm （卵形或薄片者不得采用） 。用做镶面的片石，应选择表面较平整、 尺寸较大者，并应稍加修整。 石料在使用前要浇水润湿， 表面有泥土、 水锈等

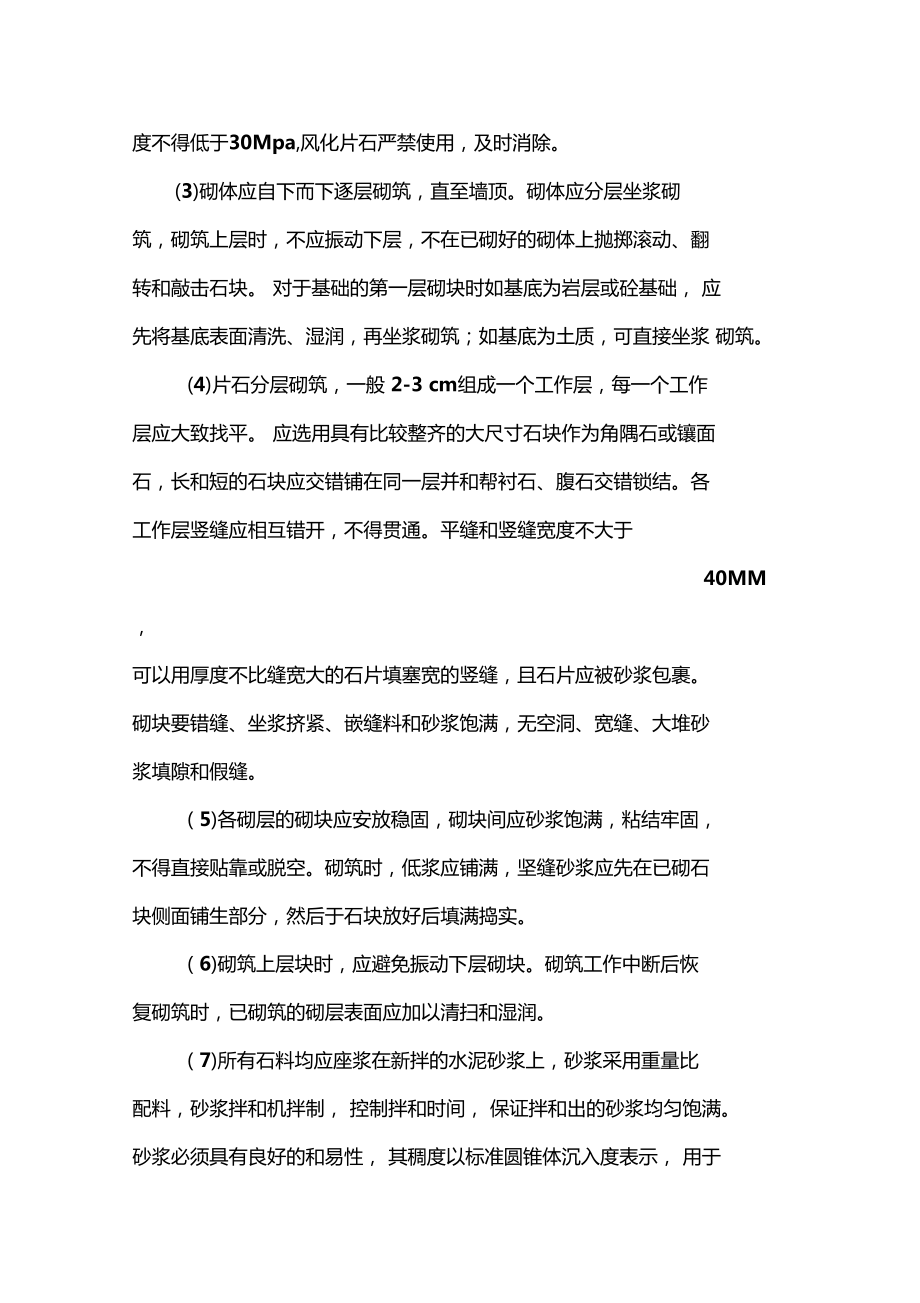

5、杂物时要清洗干净。 且进地试验检测， 要求片石的饱和抗压强 度不得低于30Mpa,风化片石严禁使用，及时消除。(3)砌体应自下而下逐层砌筑，直至墙顶。砌体应分层坐浆砌 筑，砌筑上层时，不应振动下层，不在已砌好的砌体上抛掷滚动、翻 转和敲击石块。 对于基础的第一层砌块时如基底为岩层或砼基础， 应 先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆 砌筑。(4)片石分层砌筑，一般 2-3 cm组成一个工作层，每一个工作 层应大致找平。 应选用具有比较整齐的大尺寸石块作为角隅石或镶面 石，长和短的石块应交错铺在同一层并和帮衬石、腹石交错锁结。各 工作层竖缝应相互错开，不得贯通。平缝和竖缝宽

6、度不大于40MM，可以用厚度不比缝宽大的石片填塞宽的竖缝，且石片应被砂浆包裹。 砌块要错缝、坐浆挤紧、嵌缝料和砂浆饱满，无空洞、宽缝、大堆砂 浆填隙和假缝。( 5)各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固， 不得直接贴靠或脱空。砌筑时，低浆应铺满，坚缝砂浆应先在已砌石 块侧面铺生部分，然后于石块放好后填满捣实。( 6)砌筑上层块时，应避免振动下层砌块。砌筑工作中断后恢 复砌筑时，已砌筑的砌层表面应加以清扫和湿润。( 7)所有石料均应座浆在新拌的水泥砂浆上，砂浆采用重量比 配料，砂浆拌和机拌制， 控制拌和时间， 保证拌和出的砂浆均匀饱满。 砂浆必须具有良好的和易性， 其稠度以标准圆锥体

7、沉入度表示， 用于 石砌体时宜为 50-70mm 气温较高时可适当增大，零星工程用砂浆的 稠度，也可用直观法进行检查，以用于能将砂浆捏成小团，松手后即 不松散又不由灰铲上流下为度。 砂浆的拌和宜用机械拌各， 拌和时间 宜为3-min。砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的 稠度，一般宜为3.4h使用完毕；气温超过30C时，宜在2-3h内使用 完毕。在运输过程中或在贮存器中发生离析、泌水的砂浆，砌筑前应 重新拌和；已凝结的砂浆，不得使用。每 50m3砌体取度件1组，砂 浆中砂料宜用中砂或粗砂，砂的最大粒径不宜大于 5mm。(8)挡土墙外露部分和转角石，选择表较平整及尺寸较大的块 石，并

8、加以粗凿，在沉降缝隙处所有的块石，修凿出规划的棱角线。 墙体的沉降缝隙应符合图纸规定或按监理工程师的指示设置。 同时施 工时应根据地基和墙高变化情况，每隔10-15m设置伸缩缝或沉降缝， 缝宽2 cm,缝内填塞沥青木板，填塞深度不少于 20 cm。(9)挡土墙高出地面间隔2-3M交错设置泄水孔，泄水孔采用© 6cmPVC-l管。泄水孔设在常水位30 cm以上。( 10)挡土墙墙背填筑应与砌体同步进行, 墙背填筑与砌体高差 不得高于1M墙背按设计设置好反滤层和隔水层，且应与墙体同步 进行。反滤层用砂砾填筑，厚度为 30 cm,设置在反滤层的底部和顶 部,高度为 50 m。( 11)墙胸外露面应用同标号水泥砂浆进行勾缝。 砌体隐蔽面砌 缝可随砌随刮平,不另勾缝。墙顶用同标号水泥砂浆进行抹面。同时 及时进行洒水养生。( 12)砌体完工后及时清除积土,疏通排水沟,整理现场。3、施工工艺框图形控制3、主要施工材料根据施工需要和有关文件要求，水泥采用汀维“华中”325级水泥，砂、碎石和片石采用溆浦县城附近产的地材。片石饱和抗压强度不
