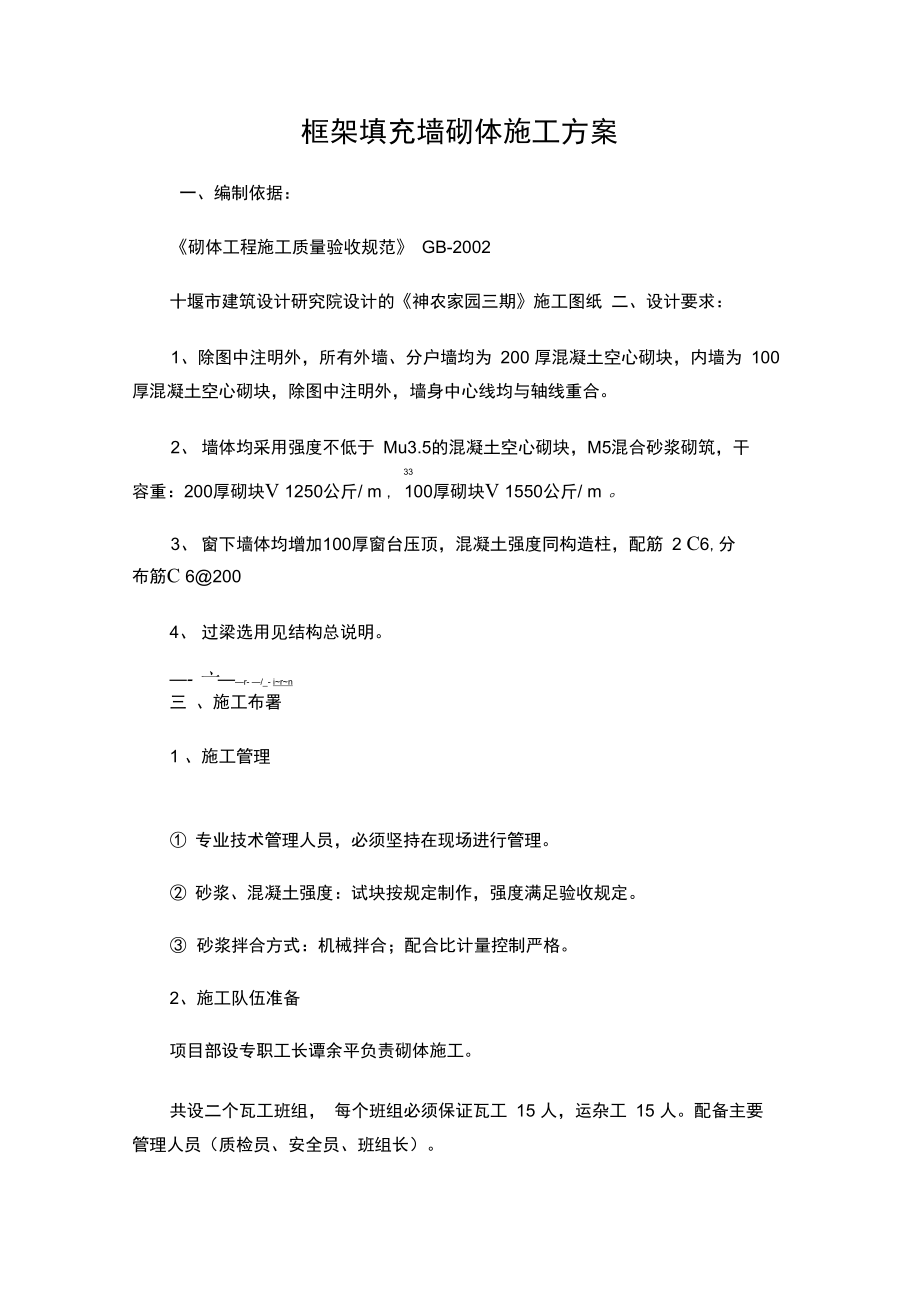

框架填充墙砌体施工方案

1、框架填充墙砌体施工方案一、编制依据：砌体工程施工质量验收规范 GB-2002 十堰市建筑设计研究院设计的神农家园三期施工图纸 二、设计要求：1、除图中注明外，所有外墙、分户墙均为 200 厚混凝土空心砌块，内墙为 100 厚混凝土空心砌块，除图中注明外，墙身中心线均与轴线重合。2、墙体均采用强度不低于 Mu3.5的混凝土空心砌块，M5混合砂浆砌筑，干33容重：200厚砌块V 1250公斤/ m , 100厚砌块V 1550公斤/ m 。3、窗下墙体均增加100厚窗台压顶，混凝土强度同构造柱，配筋 2 C6,分 布筋C 62004、过梁选用见结构总说明。- 亠r- /_- irn三 、施工布署1

2、 、施工管理 专业技术管理人员，必须坚持在现场进行管理。 砂浆、混凝土强度：试块按规定制作，强度满足验收规定。 砂浆拌合方式：机械拌合；配合比计量控制严格。2、施工队伍准备项目部设专职工长谭余平负责砌体施工。共设二个瓦工班组， 每个班组必须保证瓦工 15 人，运杂工 15 人。配备主要管理人员（质检员、安全员、班组长）。3、现场准备根据现场实际情况设一台搅拌机， 砖场设在 8 号楼东、北侧，砖进场时采用 人工卸砖堆码整齐。水泥库要做到下部防潮， 先进场的先用， 后进场的后用， 不同时间进场的水 泥堆放时应单独分开。4、试验准备1、加强养护室的管理，使其满足混合砂浆的养护条件。2、砂浆试块按施工

3、进度每层做一组，一组六块。3、构造柱、过梁每两层做一组砼试块。4、水泥、砂、石、空心砖、实心砖等材料按规定批次做进场复试，由监理 公司见证取样。5、填充墙施工顺序从一层向上砌。四、材料要求：1、实心砖、空心砖：品种、强度等级必须符合设计要求，并有出厂合格证， 进场后必须先按要求作复试，复试合格后方可用于工程中。2、水泥：采用葛洲坝集团公司生产的 PO32.5 级普硅水泥，水泥应有出厂 合格证和进场复试报告。3、砂、石：宜采用中砂，砂的含泥量不应超过 5%。砂石进场后要按要求复 试。4、植筋胶：植筋胶要有合格证及检验报告。五、主要机具：搅拌机 1 台、手推车 12 辆、塔吊一台、瓦刀、托线板、线

4、坠、小线、卷尺， 水平尺，灰桶、扫帚、砌筑用高凳。六、作业条件：1、弹好墙身线、轴线、门窗洞口位置线，经验线符合设计图纸的尺寸要求。2、M3.5混合砂浆由试验室做好配合比，准备好试块试模。3砌体砌筑前应做好砂浆配合比技术交底及配料的计量准备。4、有防水要求的房间（如卫生间）在砌筑前应先浇筑 200 高的素混凝土。5、砌体施工应弹好建筑物的主要轴线及砌体的砌筑控制边线，经项目部进 行复核、检查，合格后方可施工。6、拉接筋加工：埋入墙内的拉接筋端部做成直角钩，钩向朝墙体中心，埋 入构造柱内的拉接筋端部做成 1800 弯钩。7、根据图纸门窗洞口尺寸要求提前预制好过梁。构造柱钢筋先绑扎好后再 进行砌体

5、砌筑。七、操作工艺：A. 正式砌筑前，必须先作样板间，经建设和监理单位检查合格后，方可大 面积施工。B. 拌制砂浆1根据试验室提供的砂浆配合比进行配料称量， 水泥配料精确度控制在 2% 以内；砂配料精度控制在 5%以内。2. 砂浆米用机械搅拌，投料顺序为砂f水泥f石灰膏f水，搅拌时间 3-5 分钟。3. 砂浆应随拌随用， 一般混合砂浆须在拌成后 4h 内使用完， 不允许使用过 夜砂浆，当施工期间最高温度超过 30C时，应在拌成后2h和3h用完。C. 砌体砌筑1组砌方法：砖砌体砌筑应上下错缝 1/2 砖长，灰缝平直，砂浆饱满， 水平灰缝厚和竖 向灰缝宽度控制在8-12 mm之间。填充墙砌至接近梁

6、底或板底200mm左右时，应留有空隙，待填充墙砌完并 至少间隔 14天，再用 200*200*100 实心砖斜砌并顶紧梁底并用砂浆填实，以防 抹灰后出现横向裂纹，斜砌砖的灰缝要求同墙体。2.排砖空心砖填充墙底部须砌根据已弹出的窗门洞口位置墨线， 核对门窗间墙的长 度尺寸是否符合排砖模数， 考虑好排放的计划和错缝， 空心砖不允许切割， 若不 符合模数时，则应考虑局部组砌实心砖。3. 控制好垂直度砌墙前应先用靠尺检查垂直度， 每次检查的砖墙高度不要超过五块， 随检查 随靠平靠尺。 如发现偏差及时修整， 检查时要仔细核对砖层和标高， 控制好灰缝 尺寸，使水平灰缝均匀一致。 检查平整度和垂直度完全符合

7、要求后才可以挂线砌 墙。4、挂线砌筑本工程的墙体，采用单面挂线即可，要做到平缝均匀一致，平直通顺。5. 砌砖第一层采用实心砖砌筑或用空心砖砌筑后全数灌孔， 经监理单位验收后， 逐 步往上砌筑。砌砖时砖要放平，砌砖一定要跟线“上跟线，下跟棱，左右相邻要 对平”。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正，严禁事 后砸墙纠偏。 砌体与柱砼面交接处要用砂浆填实， 以免将来抹灰后该部位出现竖 向裂纹。 填充墙应分二次砌筑 （即在 1.4 米处和 1.4 米以上分二次砌筑， 应留置不少于57天的间歇期）。空心砖墙不允许留置斜槎或直槎，中途间歇时应将 墙顶砌平。灰缝的饱满度、厚度、墙面的垂直度、平整度要符合规范要求。6墙体拉结筋所有填充墙墙体与框架柱交接的部位，应留置拉结筋，沿墙高每 400mn设2 根6长度不小于700mm勺拉结筋，拉结筋末端设90弯钩，拉结筋与墙边的 距离为50mm不应错放漏放。8构造柱做法在应设置构造柱的部位， 砖墙与构造柱连接处砌成马牙槎， 马牙槎应先退后 进，砖墙与构造柱之间应沿墙高每 400伽设置水平拉接钢筋拉结（长度不小于 700mm，末端设90弯钩。将柱根处的杂物清理干净，然后才能浇注混凝土。9过梁过梁高度为120mm配筋按设计规定，过梁每端伸入支座的长度不得少于 250 伽（长度小于1400的过梁应预制）。门窗洞口过梁
