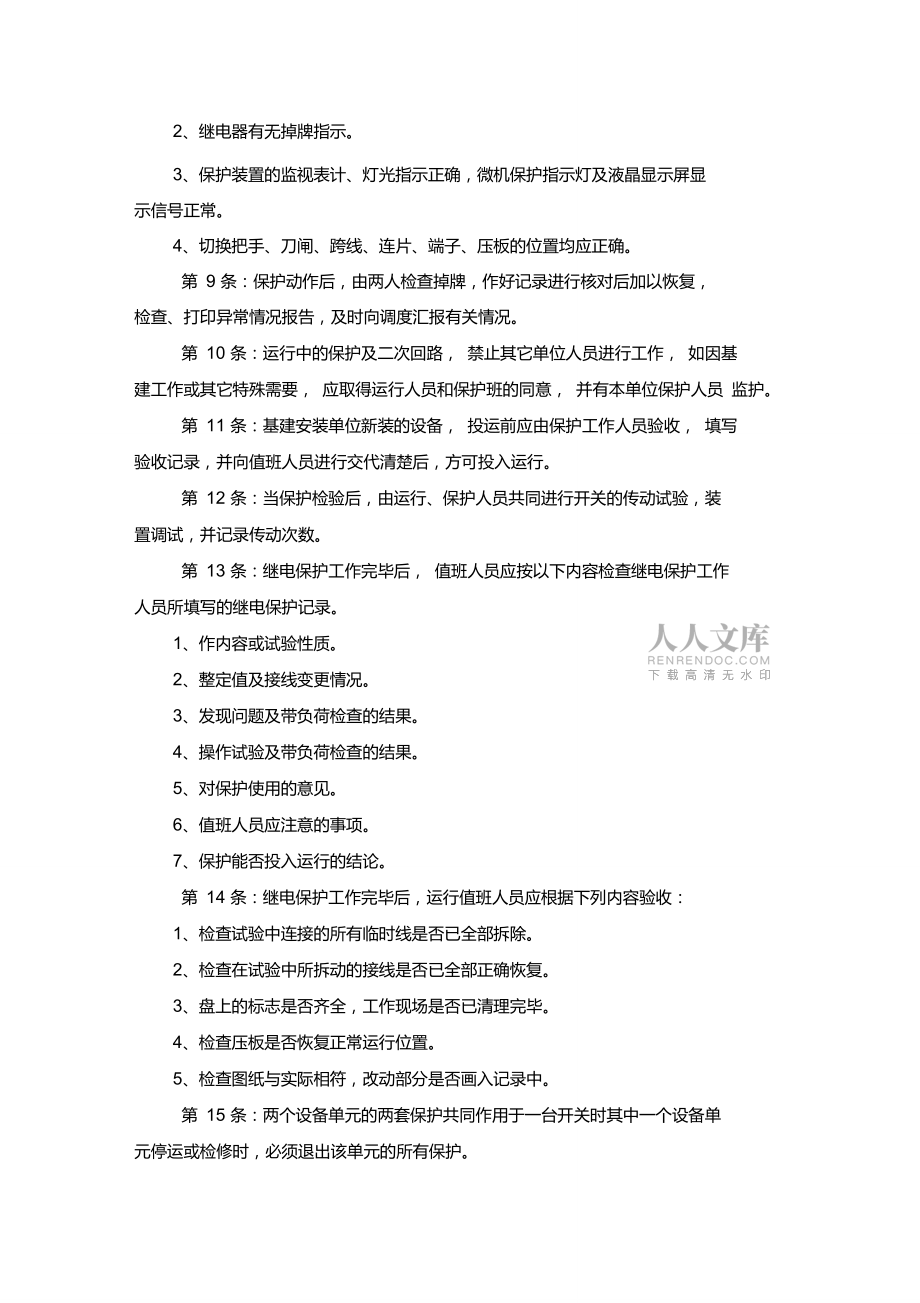

继电保护及自动装置的运行及故障处理_第2页
继电保护及自动装置的运行及故障处理_第3页
继电保护及自动装置的运行及故障处理_第4页
继电保护及自动装置的运行及故障处理_第5页
已阅读5页,还剩4页未读 继续免费阅读

下载本文档

版权说明:本文档由用户提供并上传,收益归属内容提供方,若内容存在侵权,请进行举报或认领

文档简介

1、继电保护及自动装置的运行及故障处理第一节 一般要求第 1 条:除系统运行方式和检查工作的需要,允许退出的继电保护及自动 装置外,凡带有电压的一次设备均不得无保护运行。第 2 条:保护装置的投退应遵守下列规定:1、按各级调度的命令执行。2、变电站调度的设备,正常时投退由值班长决定,如用户要求,需要改变 原运行状况时, 必须有单位提出申请, 调度计划部门批准执行完毕后, 汇报陇南 地调。第 3 条:新型试制或改进的保护,应有施工安装单位移交的图纸、有关运 行的规定,运行人员学习讨论后,先试运行(由局决定试运行期限)试运行良好 后由局决定投入使用。第 4 条:运行人员在巡视中应及时掌握微机保护的面板

2、温度,特别是电源 面板,处理面板,当发热严重时应及时汇报调度所、局生计科。第 5 条:接有交流电压的保护,交流电压必须取自相应的一次设备母线, 在倒闸操作过程中, 禁止使保护失去交流电压, 在交流电压回路上进行工作, 必 须采取防止保护误动的措施。第 6 条:二次交流电压中断时,应立即停用下列保护及自动装置。1、各类距离保护装置。2、灵敏度较高的各类电压闭锁过流保护。3、故障录波器。第 7 条:下列情况之一者,应停用有关保护:1、保护不良有误动危险或已发生误动或装置发告警信号确认需退出保护时。2、查保护工作时。3、开关作跨越短接时。4、其它为安全专门规定条件,如带电作业时必须退出重合闸等。第

3、8 条:保护投入前后值班人员应按以下规定顺序检查保护装置:1、查看继电器的接点位置正常。2、继电器有无掉牌指示。3、保护装置的监视表计、灯光指示正确,微机保护指示灯及液晶显示屏显 示信号正常。4、切换把手、刀闸、跨线、连片、端子、压板的位置均应正确。第 9 条:保护动作后,由两人检查掉牌,作好记录进行核对后加以恢复, 检查、打印异常情况报告,及时向调度汇报有关情况。第 10 条:运行中的保护及二次回路, 禁止其它单位人员进行工作, 如因基 建工作或其它特殊需要, 应取得运行人员和保护班的同意, 并有本单位保护人员 监护。第 11 条:基建安装单位新装的设备, 投运前应由保护工作人员验收, 填写

4、 验收记录,并向值班人员进行交代清楚后,方可投入运行。第 12 条:当保护检验后,由运行、保护人员共同进行开关的传动试验,装 置调试,并记录传动次数。第 13 条:继电保护工作完毕后, 值班人员应按以下内容检查继电保护工作 人员所填写的继电保护记录。1、作内容或试验性质。2、整定值及接线变更情况。3、发现问题及带负荷检查的结果。4、操作试验及带负荷检查的结果。5、对保护使用的意见。6、值班人员应注意的事项。7、保护能否投入运行的结论。第 14 条:继电保护工作完毕后,运行值班人员应根据下列内容验收:1、检查试验中连接的所有临时线是否已全部拆除。2、检查在试验中所拆动的接线是否已全部正确恢复。3

5、、盘上的标志是否齐全,工作现场是否已清理完毕。4、检查压板是否恢复正常运行位置。5、检查图纸与实际相符,改动部分是否画入记录中。第 15 条:两个设备单元的两套保护共同作用于一台开关时其中一个设备单 元停运或检修时,必须退出该单元的所有保护。第16条:装有微机保护装置的变电所在周围 50M内不得使用无线电通讯装 置等其它产生高频电磁波的设备。第二节 微机保护装置运行的特殊要求第 1 条:装置投入前按定值通知单要求进行保护压板投入、接线检查及整 定值输入等工作。同时,打印一份保护定值清单并存盘。第 2 条:正常运行时。要定时进行设备的巡视检查,查看装置电源指示灯 及有关保护的投入; 打印机的电源

6、液晶显示情况等是否正常, 作好日常的运行维 护工作。保护如动作,记录保护动作情况,记录、打印有关报告,当前定值,及 时收集故障录波情况,打印的资料,复归有关信号。第 3 条:为防止经长期运行后的积灰造成爬电短路现象,每隔一段时间, 必须将机箱柜和插件进行清洁处理, 平时,要保持装置柜体清洁, 减少灰尘进入。第 4 条:正常运行时,不得随意改变保护定值,定值修改必须有调度部门 通知单,同时要退出本套保护装置,改变后经运行人员核对正确方可投运。第 5 条:装置内部作业、检查,要停用整套保护装置。第 6 条:保护插件出现异常更换插件后,要对整套装置重新校验,无误后 方可投入使用。第 7 条:保护装置

7、本身使用的交流电压 / 电流回路,开关量输出回路作业, 要停用本套保护装置。第 8 条:保护装置动作后,运行人员根据信号指示情况及打印结果,故障 录波装置输出波形, 及时分析处理, 同时向主管调度汇报有关情况, 并作好相关 的各种记录,准备好各种分析所需要的资料、报告。第 9 条:为保证打印报告的连续性,严禁乱撕乱放打印纸,妥善保管打印 报告,并及时归档。 运行人员应在正常巡视时检查打印纸是否充足, 字迹是否清 晰,打印机电源是否正确连接。第 10 条:装置故障或需全部停运时, 要先断开出口压板, 再关装置的直流 电源,严禁仅用停直流电源的方法停保护装置。第 11 条:运行人员应掌握保护装置的

8、时钟校对, 采样值打印、 定值清单打 印、报告复制、故障录波器的使用,明确使用规定,按规定的方法、按调令改变 定值,进行保护的停投和使用打印机等操作。第 12 条:改变保护装置的定值、 程序或接线时, 要依据调度或有关方面的 通知单(或有批准的图样) 方允许工作, 并和有关部门进行校对, 严禁私自操作、 变更。第 13 条:运行人员在巡视装置,发现有端子发热、放电等异常情况时,应 先与运行值长或上级单位取得联系,及时处理。第 14 条:当保护校验后,由运行、保护人员共同进行传动试验。第 15 条:下列情况下应停用整套保护装置:1、保护使用的交流电压、交流电流、开关量输入、开关量输出回路作业。2

9、、装置内部作业。3、继电保护人员输入定值。第 16 条:本保护装置如需停用直流电源,应在两侧保护装置退出停用后, 再停直流电源。第 17 条:装置直流电源停用又恢复后,应重新检查、校对时钟。第 18 条:装置出现告警呼唤时, 下列情况之一者, 应退出相应保护压板对 应的巡检开关,但允许装置其它保护继续动作。1、告警灯亮,同时某一个保护插件对应的告警指示灯亮。2、总告警灯亮,显示(打印) 。3、某保护插件“有报告”灯常亮。 (此种情况,在退出该保护后,可查对该CPU的巡检开关,若是没投入,则应投入,再复位接口插件,该保护插件如能恢 复正常,仍可恢复该保护运行) 。第 19 条:装置动作后,则中央

10、信号某保护装置光字牌打出,出现异常时, 装置告警或装置呼唤光字牌打出, 出现这些异常时, 均有报告打印, 运行人员根 据打印报告, 显示器显示内容等分析判断, 应详细记录装置各种指示灯并打印报 告,处理事故,装置复归处理完毕后,立即向主管调度汇报,通知继电保护人员 到现场进行处理。第 20 条:保护装置插件出现异常时, 继电保护人员应用备用插件更换异常 插件。更换的故障插件送维修中心(或制造厂)修理。第21条:如出现PT或CT断线时,则装置将启动中央信号告警光字牌, 并 且报告打印PT或CT断线,运行人员可根据内容分析、处理、做好记录、并上报第 22 条:运行人员应熟悉、 掌握微机所打印出的各

11、种运行、 故障报告的格 式、内容及含义。第 23 条:退出某一种保护只需将对应的保护出口压板打开即可, 同时,相 应保护运行指示灯灭。第三节 110kv、35kv、 10kv 线路保护第 1 条: 110kv 线路保护:1、当保护动作后,中央信号告警出现,并显示开关跳闸信号,运行人员应 找到具体开关微机保护屏,会发现“ TT' “TWJ指示灯亮;再查看打印报告是何 种保护动作,故障距离及有关故障参数。2、将检查情况汇总汇报调度,若确为保护正确动作,则应根据调度命令决 定是否将失电线路恢复供电。3、若为保护装置本身故障,则应查明故障并将其隔离。第 2 条: 35kv 线路保护:1、在保护

12、运行时,如有保护动作,则显示器显示最新一次的保护动作时的 有关信息如下:其中动作类型即:若显示I L1,则为电流I段动作;若显示为I L2,则为电 流U段动作;若显示为I L3,则为电流川段动作;若显示有 HJS则表明后加速 保护动作;若显示有CH则表明重合闸动作;Lo则说明零序保护动作;显示本次 跳合闸事故记录序号。第3条:10kv线路保护:1、置动作显示:装置动作予跳闸或告警时,显示窗闪烁显示动作或告警时 的测量值及故障类型, 并点亮相应的继电器类型指示灯, 多个继电器同时动作时, 则循环显示。2、保护动作后的具体现象:若速断动作,则速断指示灯亮,显示窗显示故 障内容及动作电流; 若限时过

13、流动作, 其指示灯亮, 显示窗显示故障内部动作电 流;若重合闸或后加速保护动作则重合闸或后加速保护指示灯亮。3、装置自检及报警:装置在运行过程中,不断对本体进行自检,若发现异常,则立即闪烁,显示异常类型并点亮面板告警灯。显示异常类型时,还显示“op out ”则表明严重异常,保护功能可能已全部退出。第四节 故障录波装置一、录波装置的正常操作第 1 条:每日交班时进行一次巡视检查,巡视检查内容:1、交直流工作电源开关ZZK JXK在合闸,前置机面板上各绿色运行指示灯 亮:P0WER5V'、“ 15V'、“24V'、“-15V” “24V(2) ”,CPU1 “运行”、CP

14、U2“运 行”、CPU3“运行”、CPU4“运行”、MONITOR运行”。2、 后台PC机电源控制开关PK在“运行”位置,打印机电源控制开关 DK 在“断开”位置WD丁亮。3、PT电压切换开关1QK 2QK在正确合理位置(注1)。4、以上开关位置和指示灯正确,且无异常告警信号,即可认为装置处于正 常状态。5、一般1QK控制CPU1 CPU3所属线路的PT电压切换,2QK 4QK所属线路 的PT电压切换,运行人员应熟悉了解CPUCPU4各接入哪些线路,从而使电压 切换位置与一次运行方式的对应处于最佳状态。第2 条:时钟校对顺序是先后台机、再前置机。1、后台机时钟校对操作步骤:将 PK开关置于试验

15、位置,使PC机与显示屏 接通,打“ ESC键,屏幕显示C: WG12一,输入“ CD”回车。屏幕显示 C:一,输入“ Date”命令,屏幕显示C:,月、日、年,这是机内日期, 在下面一行输入当前日期,然后回车,屏幕显示 C:一,输入“ Time”命令, 屏幕显示 C: , 时、分、秒,这是机内日期,在下面一行输入当前日期,然 后回车。(对时以北京时间为标准与调度值班员对时)2、前置机时钟对操作步骤:(1) 、 将打印机切换至与前置机相联。(2) 、 合上打印机电源开关。(3) 、按前置机MONITO板的“T”键,打印机即打印出当时机内时钟的计 时值。(4) 、前置机与后台机计时差异在 10 秒

16、钟以内,可不调整,再键入一个大 于9 (A F)的值,即退出“ T”键服务程序回到运行状态;若差异在 10秒钟以 上,则按照后台机屏幕上的显示值键入新的年、月、日、时、分、秒值,然后再 按“T”键,打印出新值,核对无误后,按“ O'键,即退出“ T”间程序回到运 行状态。(如有卫星同步时钟,则以该时钟作为标准比较)(5)、 断开打印机电源。(6)、将PK开关扳到“运行”位置, WD丁亮。第 3 条:每周打印一次正常运行的采样波形:(1)、 将打印机切换至与前置机相联;(2)、 合上打印机电源开关;(3) 、 按前置机MONITO板的“2”键和CPU勺序号键(1 4),即可打印 出该CP

17、U四个周波的采样波形。(4)、1 4CPU分别检查完后,断开打印机电源。第 4 条:每当录波屏或前置机的直流工作电源关断一次, 在恢复供电时都要 重新检查、校对前置机的时钟。二、录波装置启动时的监视与操作第 1 条:区内故障,装置启动时的监视与操作:装置发出“呼唤” (启动) 信号,一次系统有较大冲击,本站并伴随有开关跳闸,可判断属区内故障,此时 应注意监视录波屏的工作状态和正确操作, 以免丢失录波资料。 录波装置的正确 工作程序是:1 、动记录程序(1)、 中央信号屏“录波装置启动”灯亮, “录波装置呼唤”光字牌亮。( 2)、 后台机启动,屏幕显示:正在接收前台机资料。( 3)、 接收完毕,

18、屏幕显示:资料已保存好,正在制表。( 4)、 后台机进入分析处理,其监视灯闪烁。( 5 )、 分析处理完毕,屏幕显示出“紧急制表”结果。( 6)在自动记录期间,不要人为干预,以免丢失资料。( 7)自动显示出的紧急制表结果,可能有两种不同情况,一是若故障时间 较短,在 3秒以内, 则显示的就是该次事故的紧急制表。 另一情况是若故障时间 超过 3 秒,则会产生两个紧急制表文件 (一为故障开始及过程, 一为故障消失过 程),屏幕自动显示的是后一过程,不是我们所需要的,此时则应选择所需的录 波资料监视与操作。2、处的区外故障,装置启动时的监视与操作:装置发出“呼唤” (启动)信 号,一次系统只有很微弱的冲击或感觉不到冲击, 且本站亦无开关跳闸, 则可判 定为远处的区外故障或某种干扰引起的装置启动, 这种情况必需等待后台机接收 完资料后,方可按复位按钮使“呼唤”信号复归。三、录波装置启动后,出现异常现象的处理 1、装置发出“录波装置呼唤”信号,后台机启动,但中央信号屏光字牌不 亮,应在录波任务完成后再检查信号回路予以复归。2、装置发出“录波装置呼唤”信号,中央信号屏光字牌亮,但后台机或显 示器未启动,应按以下步骤进行处理:(1)、 首先检查打印机的电源开关。若电源未断,打印机已通电,则应断 开打印机的电源开关, 然后复位后台机或断开后台机的电源开关再合上, 后台机 即可启动接收前置机资料
