施工质量通病防治措施(土建部分)

1、光明咨10监H连城330kV送变电工程:報：；-Bnuni coiisuiijinuDn asiiniriusiou连城330kV送变电工程施工质量通病防治措施（土建部分）1、总则施工质量通病编制说明为了全面提高工程建设全过程的施工质量，强化“百年大计，质 量第一”的质量管理理念，根据连城330kV送变电工程的结构类型和 特点,依据监理规划，监理细则，将有关施工规范工程质量检验、验收 评定、以及现场监理检查内容、程序、方法等按工程施工顺序予以细 化，特编制连城330kV送变电工程施工质量通病防治措施，旨在 为本工程土建监理施工质量提供参考。2、质量目标2.1总目标土建部分：分项工程合格率100

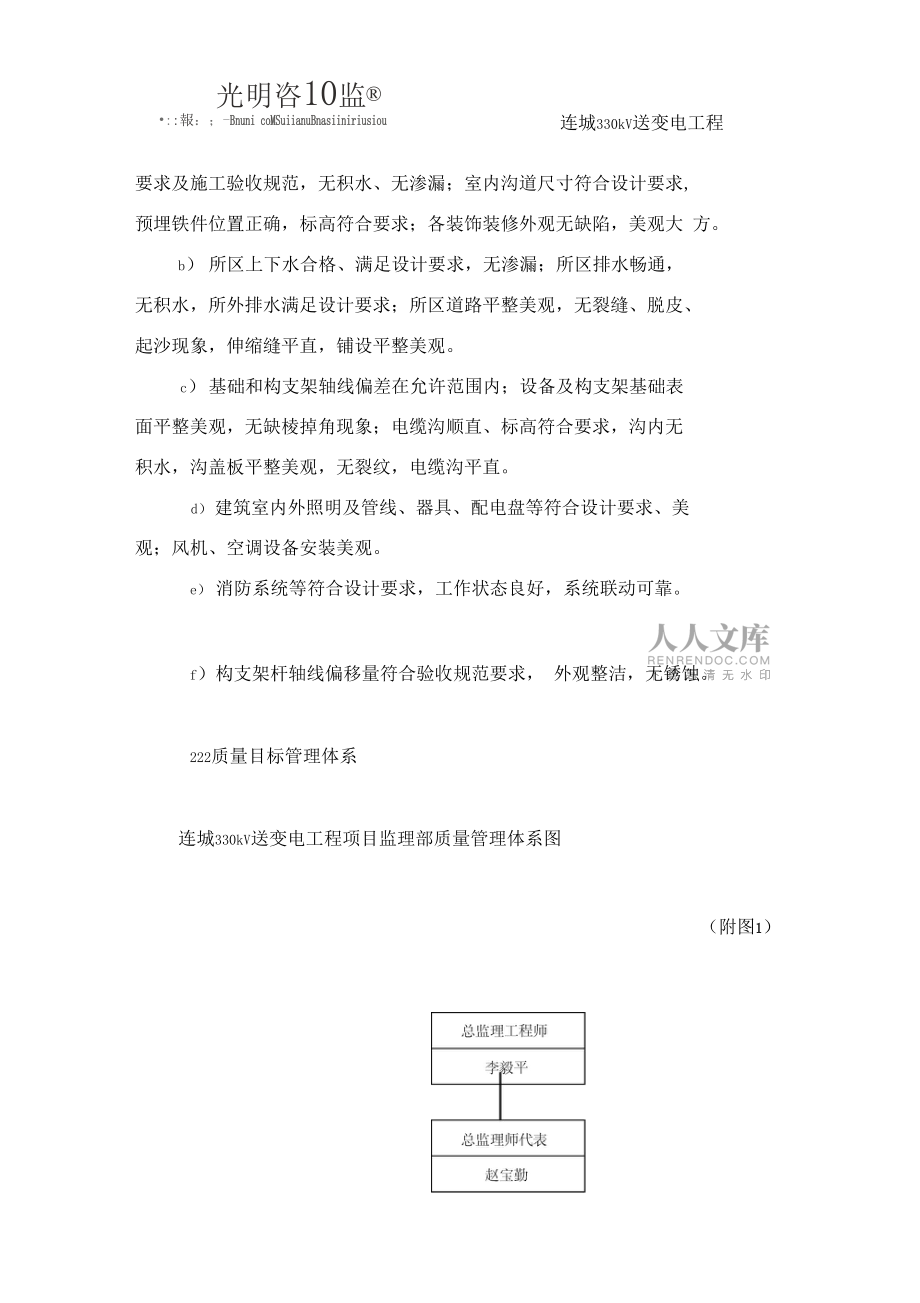

2、 %，单位工程合格率100 %，观 感得分率90 %工程质量总评为优良杜绝重大工程质量事故的发生，避免一般质量事故确保一次达标投产建成国家电网公司优质工程，争创国家优质工程2.2关键环节质量控制目标 2.2.1建筑工程a）建筑物无不均匀沉降超标；墙面无裂缝、漏水、渗水等缺陷; 楼面、地面平整，地砖线缝平直美观，排砖整齐；屋面防水符合设计光明咨10监®连城330kV送变电工程:報：；-Bnuni coMSuiianuBnasiiniriusiou要求及施工验收规范，无积水、无渗漏；室内沟道尺寸符合设计要求, 预埋铁件位置正确，标高符合要求；各装饰装修外观无缺陷，美观大 方。b）所区上下

3、水合格、满足设计要求，无渗漏；所区排水畅通，无积水，所外排水满足设计要求；所区道路平整美观，无裂缝、脱皮、 起沙现象，伸缩缝平直，铺设平整美观。c）基础和构支架轴线偏差在允许范围内；设备及构支架基础表 面平整美观，无缺棱掉角现象；电缆沟顺直、标高符合要求，沟内无 积水，沟盖板平整美观，无裂纹，电缆沟平直。d）建筑室内外照明及管线、器具、配电盘等符合设计要求、美 观；风机、空调设备安装美观。e）消防系统等符合设计要求，工作状态良好，系统联动可靠。f）构支架杆轴线偏移量符合验收规范要求， 外观整洁，无锈蚀。222质量目标管理体系连城330kV送变电工程项目监理部质量管理体系图（附图1）光明咨10监

4、®:報：；-Bnuni coMSuiianuBnasiiniriusioii连城330kV送变电工程2.2.3项目质量负责人职责2.2.3.1项目总监理工程师职责:总监理工程师是监理单位派往工程项目监理部的全权负责人，全 面负责项目的监理工作。223.1.1确定项目监理机构人员的分工和岗位职责;223.1.2主持编写项目监理规划，审批项目监理实施细则，并负责管理项目监理机构的日常工作;2.2.3.1.3组织审查分包单位的资质，并提出审查意见;2.2.3.1.4检查和监督监理人员的工作，根据工程项目的进展情况进行人员调配，对不称职的人员调换工作;2.2.3.1.5主持监理工作会议，签发

5、项目监理机构的文件和指令;2.2.3.1.6组织审查承包商提交的开工报告、施工组织设计、技术 方案、进度计划等;2.2.3.1.7组织审查和处理工程变更;2.2.3.1.8主持或参与工程事故的调查和处理;光明咨10监H连城330kV送变电工程:報：；-Bnuni coiisuiijinuDn asiiniriusiou223.1.9协调项目法人/项目管理单位与承包商的关系、处理索赔与反索赔;2.2.3.1.10组织编写并签发监理月报、监理工作阶段报告、专题报告和项目监理工作总结;2.2.3.1.11组织审核分部工程和单位工程的质量检验评定资料、承包商的竣工申请，组织监理初检，参与竣工预验收和竣

6、工验收;2.2.3.1.12组织审核、验收竣工资料;2.2.3.1.13组织审核承包商的进度款支付和竣工结算申请并签署监理意见;2.2.3.1.14组织编写工程总结;2.2.3.2总监理工程师代表（副总监）职责:2.2.3.2.1负责总监理师指定或交办的监理工作;2.2.3.2.2按总监理师的授权，行使总监理工程师的部分职责和权力。2.2.3.3专业监理工程师职责:在总监理工程师的统一领导下，负责开展本专业的监理工作。2.2.3.3.1负责编制本专业监理实施细则;2.2.3.3.2负责本专业监理工作的具体实施;2.2.3.3.3组织、指导、检查和监督本专业监理员的工作，当人员光明咨10监理:報

7、：；-Bnuni coiiSuiijinUDn asiiniriusioii连城330kV送变电工程需要调整时，向总监理工程师提出建议;22334审查承包商提交的涉及本专业的计划、 方案、申请、变更，并向总监理工程师提出报告;22335负责本专业分项工程验收及隐蔽工程验收;22336定期向总监理工程师提交本专业监理工作实施情况报告，对重大问题及时向总监理工程师汇报和请示;22337根据本专业监理工作实施情况做好监理日记;22338负责本专业监理资料的收集、汇总及整理，参与编写监理月报;22339核查进场材料、设备、构配件的原始凭证、检测报告等质量证明文件及其质量情况，根据实际情况认为有必要时对

8、进场材料、设备、构配件进行平行检验，合格时予以签认;223310负责本专业的工程计量工作，审核工程计量的数据和原始凭证。3、质量通病预防措施项目质量冋题应采取的预防技术措施地基处理1 .回填土不密 实1. 严格控制土料质量，粒径不大于15mm灰土应拌和均匀。2. 水分过多或不足，可晾干或洒水润湿，应接近最佳含水率。3. 接茬严格按规范要求操作，采用一夯压半夯的方式，边角部位应精心 处理，按规定进行密实度试验，达不到要求的返工处理。质量冋题应采取的预防技术措施1、设备基础 表面平直 度超标1、严格遵守施工操作规程，认真作好各道工序质量检查工作，如检查模板的支撑是否牢固，板缝是否堵好，模板是否用清

9、水润湿冲洗干净等。2、严格按操作工艺，混凝土浇筑后，应根据水平标志控制线或弹线用 抹子找平压光，终凝后浇水养护。2、砼表面蜂窝、 麻面3、露筋1、严格控制混凝土配合比，保证计量准确。2、砼的基层和模板一定要浇水湿透，模板缝隙用油毡纸、腻子等堵严。3、模板隔离剂应涂刷均匀，不得漏涂。4、加强砼的养护工作，防止烈日曝晒，阻挡砼表面水分蒸发。5、混凝土分层振捣密实，至排除气泡为止。浇灌中随时检查模板支撑 情况，防止漏振。1、灌注砼前，检查钢筋位置和保护层厚度是否准确。2、为保证砼保护层的厚度，要注意固定好垫块。一般每隔 钢筋上绑一个水泥砂浆垫块。3、钢筋较密集时，选配适当的石子。石子最大颗粒尺寸不得

10、超过结构截面最小尺寸的1/4，同时不得大于钢筋净距的 3/4。结构截面较小，钢 筋较密时，可用细石砼灌注。4、为防止钢筋移位，严禁振捣棒撞击钢筋。在钢筋密集处，可采用带 刀片的振捣棒进行振捣。保护层砼要振捣密实。灌注砼前用清水将木模 板充分湿润，并认真堵好缝隙。5、砼自由顺落高度超过 2m时，要用串筒或溜槽等进行下料。6、拆模时间要根据试块试验结果确定，防止过早拆模。7、操作时不得踩踏钢筋，如钢筋有踩弯或脱扣者，及时调直，补扣绑 好。1m左右在4、缺棱掉角1、模板在灌注砼前充分湿润，砼灌注后认真浇水养护。2、拆除钢筋砼结构承重模板时，砼具有足够的强度，表面及棱角才不会受到损坏。拆模时不能用力过

11、猛过急，注意保护棱角，吊运时，严禁模板撞击棱角。3、加强成品保护，对于处在人多、运料等通道处的砼阳角，拆模后要用槽钢等将阳角保护好，以免碰损。光明咨10监®连城330kV送变电工程:報：；-Bnuni cousuiianuBnasiiniriusioii光明咨10监®:報：；-Bnuni coiisuiijinuDn asiiniriusiod连城330kV送变电工程质量冋题应采取的预防技术措施1、在施工缝处继续灌注砼时，如间歇时间超过规定，则按施工缝处理,在砼抗压强度不小于 1.2Mpa时，才允许继续灌注。2、在已硬化的砼表面上继续灌注砼前，除掉表面水泥薄膜和松动石子5、

12、施工缝夹层或软弱砼层，并充分湿润和冲洗干净，残留在砼表面的水予清除。3、在灌注前，施工缝宜先铺抹水泥浆或与砼相同的减石子砂浆一层。4、在模板上沿施工缝位置通条开口，以便清理杂物和冲洗。1、在钢筋密集处，可采用细石砼灌注，使砼充满模板间隙，并认真振 捣密实。机械振捣有困难时，可采用人工捣固配合。2、预留孔洞处在两侧同时下料。下部往往灌注不满，振捣不实，采取 在侧面开口灌注的措施，振捣密实后再封好模板，然后往上灌注。采用正确的振捣方法，严防漏振。a.插入式振捣器采用垂直振捣6、孔洞方法，即振捣棒与砼表面垂直或斜向振捣，即振捣棒与砼表面成一定角度，约40 ° -45 °。b.振捣

13、器插点均匀排列，可采用行列式或交错式顺序移动，不混用，以免漏振。每次移动距离不大于振捣棒作用半径（R）的1.5倍。振捣器操作时快插慢拔。4、控制好下料。要保证砼灌注时不产生离析，砼自由倾落高度不超过 2m ,大于2m时要用溜槽、串筒等下料。5、防止砂、石中混有粘土块或冰块等杂物；基础承台等采用土模施工 时，要注意防止土块掉入砼中；发现砼中有杂物，及时清除干净。6、加强施工技术管理和质量检查工作。光明咨10监H连城330kV送变电工程:報：；-Briiini coMSuiianuBnasiiniriusiou项目质量冋题应采取的预防技术措施钢筋工程1、梁箍筋被压 弯当梁高超过700mm时，在梁的

14、两侧面沿高度每隔 300 400mm，设置 一根不小于10mm的纵向钢筋。纵向构造钢筋用拉筋联系。2、绑扎搭接接头松脱钢筋搭接处应用铁丝扎紧扎结部位在搭接部分中心和两端，共三处，搬 运时轻抬轻放。3、钢筋水平搭 接1、 钢筋的现场焊接结束后，应彻底清除表面焊渣，使之与混凝土牢固粘 接；2、 涂刷脱模剂时，不能将其粘于钢筋表面；对因预制构件安装而造成 的同一断面焊接接头集中的问题 ，应采取适当增加焊缝长度的方法解决3、人为因素造成钢筋绑扎移位时，应严格对钢筋交叉处进行绑扎，以保 证其位置准确，必要时可辅以点焊。砌 体 工 程灰缝饱满度欠 佳1、严禁干砖砌墙，要求采用一块砖、一铲灰、一揉挤的“三一

15、砌筑法“， 以保证灰满缝实。2、严格控制水平和竖向灰缝的厚度和宽度，特别应注意竖向灰缝的饱 满度，以保证下道工序的质量。屋 面 工 程屋面渗（漏）水1、所用的防水、粘合材料等必须符合设计和标准规范的要求，使用正 规厂家并经试验合格的产品。2、基层必须平整、清洁、干燥，胶粘剂应涂刷均匀。3、严禁在雨天、雾天、风沙天施工。4、细部做法满足要求，并做附加层进行增强处理，5、指派专人进行工序过程质量检查，每道工序进行验收。6、施工完成后，应按规定要求进行灌水试验，并仔细检查屋面各细部 的质量状况和有无渗漏现象。电 缆 沟 工 程1、沟壁平直度 超差。2、盖板裂缝。1、采用专用的带角钢框的竹胶合专用模板

16、，增加模板安装的整体性。对 模板安装的稳定性进行验算，安装后进行验收。2、分段进行施工，20米留置施工缝。3、 电缆沟盖板采用外购高强复合盖板，避免了裂缝，。道 路 工 程道路不顺直，观 感欠佳。伸缩缝 处理不当。砼道路分段施工时，道路两边模板采用定型工字钢，道牙道牙采用外购，保证道路顺直美观。在伸缩缝处对涨缝20米设置一道，采用放置厚度为10mm的钢板，对缩缝4米设置一道用道路切割机进行留置。及时掌握好伸缩缝处放置的钢板拆除时间，严禁猛拉硬撬使砼成形边缘棱角破损。光明咨10监连城330kV送变电工程:報：；-Bnuni coiisunanuDn asiiiiiriusioii项目质量冋题应采

17、取的预防技术措施装饰装修工程墙面、地面裂 缝，细部工艺欠 佳1、墙、地面抹灰前认真进行基层处理，按规范应多变成活。2、墙面不同基层材料相接处，应铺钉金属网，搭接宽度两边均不小于10mm。3、砂浆应有好的和易性，各层之间配合比基本相冋。4、面积较大的混凝土地面应设置伸缩缝，并注意养护。5、聘请专业队伍进行建筑物的装饰、装修工作。4、质量通病治理措施序 号质量冋题应采取的治理方案1回填土密实度达 不到要求1、不合要求的土料挖出换土 ，或者掺入石灰、碎石等夯头加固。2、 因含水量过大而达不到密实度的土层，可采用翻松晾晒、风干，或均匀 掺入干土等吸水材料，重新夯实。3、因含水量小可采用增加夯实遍数。2

18、房心回填土局部 下沉，造成地坪面 鼓;开裂。1、 如地坪面层尚未破坏，可填入碎石，用灰浆泵压入水泥砂浆填灌密实 ；2、若面层已破坏，则视面积大小和损坏情况，采取局部或全部返工。局部 处理可用锤将空鼓部位打去，填灰土或粘土、碎石混合物夯实，再做面层。3砼表面有不规则 的收缩裂缝，且贯 通于砼结构,有渗 漏水现象。1、采用促凝胶浆或氰凝灌浆堵漏。2、对不渗漏的裂缝，可用灰浆或用水泥压浆法处理。3、对于结构所出现的环形裂缝 ，可采用埋入式橡胶止水带、后埋式止水 带、粘贴式氯丁胶片以及涂刷式氯丁胶片等方法。光明咨10监®Qriuni coiiSLiiianuanasiineftfinni连城

19、330kV送变电工程(1)麻面部位用清水刷洗，充分湿润后用水泥浆或水泥砂浆抹平。将外露钢筋上的砼和铁锈清洗干净，再用水泥砂浆(1:2比例)抹压平 整。如露筋较深，应将薄弱砼剔除，清理干净，用高一级的豆石砼捣实，认真 养护。(3) 小蜂窝可先用水冲洗干净，用1:2水泥砂浆修补；大蜂窝，先将松动的 石子和突出颗粒剔除，并剔成喇叭口，然后用清水冲洗干净湿透，再用高一 级豆石砼捣实，认真养护。(4) 需要与设计单位共同研究制定补强方案，然后按批准后的方案进行处理。在处理梁中孔洞时，应在梁底用支撑支牢，然后再将孔洞处的不密实的 砼凿掉，要凿成斜形，以便浇筑砼。用清水冲刷干净，并保持湿润72小时，然后用高

20、一等级的豆石砼浇筑。在豆石砼中掺万分之一用量的铝粉。浇 筑后加强养护。有时因孔洞大需支模板后才浇筑砼。缺棱、掉角缺棱掉角较小时，用钢丝刷刷该处，清水冲刷充分湿润后，用1:2的水泥砂 浆抹补齐正。对较大缺角，将不实的砼凿除，用水冲刷干净湿透，然后支模 用高一等级的豆石砼补好，并加强养护。基础、墙、梁、柱轴线的位移1、 偏差值不影响结构施工质量要求时，可不处理；只需进行少量局部剔 凿和修补处理时，应适时整修。一般可用 1:2或1:2.5水泥砂浆或提高- 等级的豆石砼进行修补。2、 偏差值影响结构施工质量要求时，应会同有关部门研究处理方案后 再进行处理。砼构件尺寸超偏1、偏差值较小，不影响结构工程施

21、工质量时，一般可不处理；如只需少量剔除，就可满足装饰施工质量时，一般可在装饰前进行处理。2、竖向偏差值超过允许值较大，影响结构工程质量要求时，应在拆模后，把偏差值较大的砼剔除，返工重做。连城330kV送变电工程光明咨10监H:報営 DnunicoMSuiianUBnasiiiiiriusiOd砼收缩裂缝1、如砼仍有塑性，可采取压抹一遍或重新振捣的办法，并加强养护。2、如砼已硬化，可向裂缝内散入干水泥粉，然后加水润湿，或在表面抹薄层水泥砂浆。3、也可在裂缝表面涂环氧胶泥或粘贴环氧玻璃布进行封闭处理。墙体裂缝对于因墙体原材料强度不够而发生的裂缝，墙面可敷贴钢筋网片，并配置穿墙拉筋加以固定，然后灌细

22、石砼或分层抹水泥砂浆进行加固。墙体裂缝的加固方法，应由设计部门提出。1、小面积起砂且不严重时，可用磨石将起砂部分水磨，直至露出坚硬的:清理基层表面。也可以用纯水泥浆罩面的方法进行修补，其操作顺序是7充分冲洗湿润7铺设纯水泥浆（或撒干水泥面）12mm 7压光23遍养护。如表面不光滑，还可水磨一遍。2、大面积起砂，可用 801胶水泥浆修补。3、局部翻修应将空鼓部分凿去，四周宜凿成方块形或圆形，并凿进结合良好处3050mm ，边缘应凿成斜坡形。底层表面应适当凿毛。凿好 后，将修补周围100mm范围内清理干净。修补前 12d，用清水冲洗,10楼地面起砂、空鼓使其充分湿润。修补时，先在底面及四周刷水灰比

23、为0.40.5的素水泥 浆一遍，然后用面层相同材料的拌合物填补。如原有面层较厚，修补时 应分次进行，每次厚度不宜大于 20mm。终凝后，应立即用湿砂或湿草 袋覆盖养护，严防早期产生收缩裂缝 4、大面积空鼓，应将整个面层凿去，并将底面凿毛，重新铺设新面层。有关清理、冲洗、刷浆、铺设和养护等操作要求同上。光明咨10监H连城330kV送变电工程:報：；-DniinicoMSuiianUBnasiiiiiriusioii楼梯或台阶的踏11级宽度和高度不作翻修处理，将面层凿后，在侧面墙上弹一道踏级标准斜坡线，并标出踏级12一致的阳角位置，然后进行抹面。1、如发现钢门窗变形，可根据变形情况进行调直处理。钢
