F601基本业务配置

1、1.1.1 配置流程宽带业务配置流程如下图所示。1.1.1.1 配置ONU模板C300版本中GPON系统默认的ONU类型中有一个ZTE-F601，不需要重新定义。1.1.1.2 配置TCONT模板创建一个带宽模板名字为UP-50M，TCONT类型为1，固定速率为50M。该带宽模板，用于设置ONU的T-CONT上行带宽。ZXAN(config)#gponZXAN(config-gpon)# profile tcont UP-50M type 1 fixed 50000ZXAN(config-gpon)#exit1.1.1.3 注册ONU 1、查看18槽位1端口下未配置的ONU/ONT。ZXAN(

2、config)#show gpon onu uncfg gpon-olt_1/18/1OnuIndex Sn State-gpon-onu_1/18/1:2 TWSH09183219 unknown 2、ONU ID在同一端口下唯一，取值1 - 128. 根据实际的ONU终端，选择对应的ONU类型参数，ONU注册有三种认证方式，该实例基于sn进行注册： ZXAN(config)#interface gpon-olt_1/18/1 ZXAN(config-if)#onu 64 type ZTE-F601 ? pw Password authentication mode sn Serial nu

3、mber authentication mode sn+pw Serial number and password modeZXAN(config-if)#onu 64 type ZTE-F601 sn TWSH09183219 ZXAN(config-if)# exit 3、显示ONU状态ZXAN(config)#show gpon onu state gpon-olt_1/18/1OnuIndex Admin State Omcc State O7 State Phase State-gpon-onu_1/18/1:64 enable enable operation working其中，

4、参数“Phase State”可能有如下几种取值：（1） offline，表示该ONU属于离线配置，OLT没有搜索到这个ONU；（2） logging，表示该ONU已经搜索到，正在测距；（3） syncMib，表示该ONU已经测距完毕，正在同步数据；（4） working，表示ONU同步结束，可以进行其他配置；（5） LOS，表示ONU和OLT之间的光纤链路有故障，导致ONU掉线；（6） DyingGasp，表示ONU断电了。 4、显示ONU版本信息ZXAN(config)# show gpon onu version-running gpon-onu_1/18/1:64ONU Slot/Re

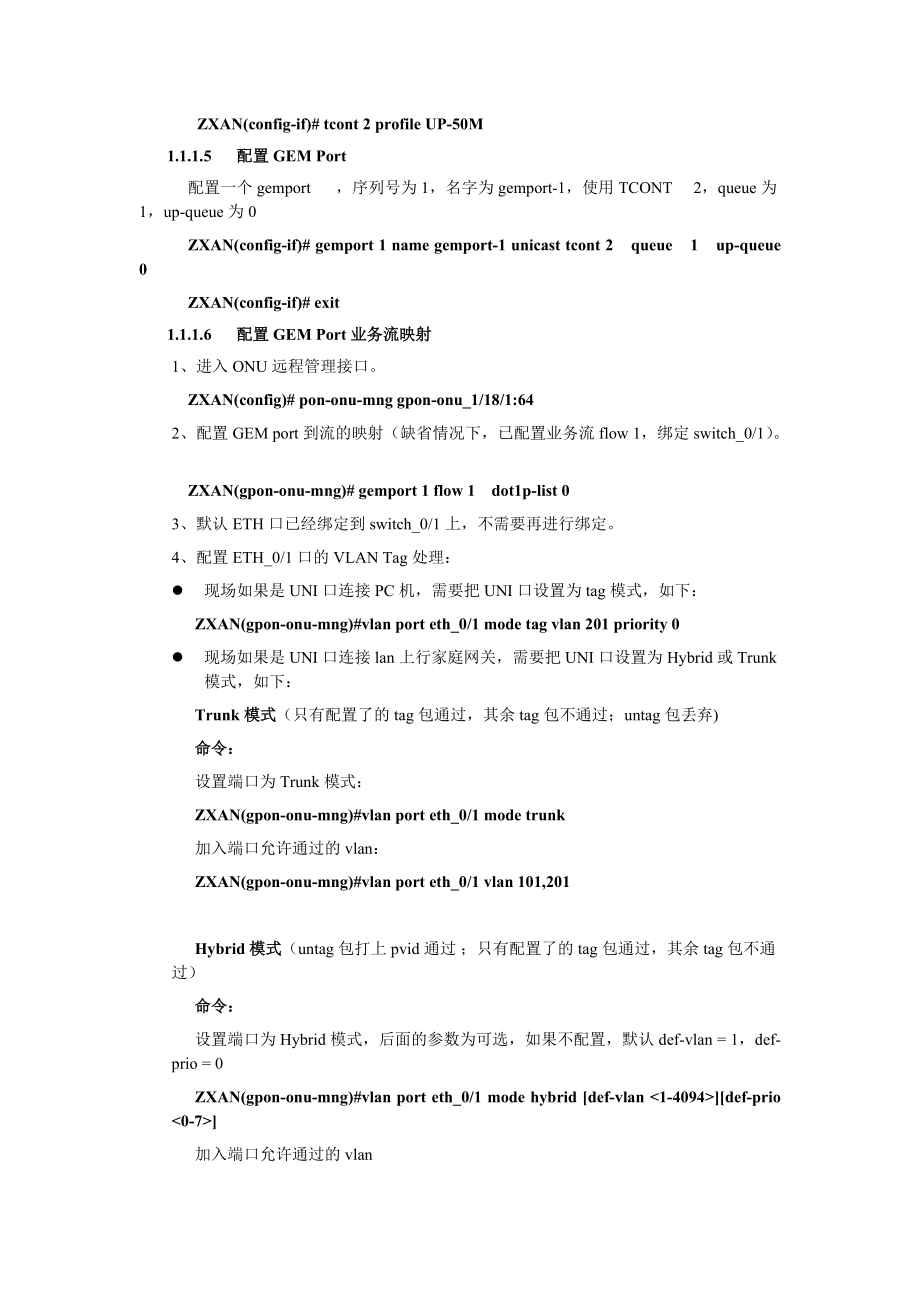

5、gion Version name Active Commit Valid-0/0 V1.0.0.P1T2 true true true0/1 V1.0.0.P1T2 false false true 其中，“Activate”表示该版本区是否处于激活状态；“Commit”表示ONU重启动时，是否使用该版本区的版本；“Valid”表示该版本区的版本是否有效。1.1.1.4 配置TCONT1、进入ONU接口模式。 ZXAN(config)# interface gpon-onu_1/18/1:642、配置一个TCONT，序列号为2，引用的带宽模板为UP-50M。 ZXAN(config-if)#

6、 tcont 2 profile UP-50M1.1.1.5 配置GEM Port 配置一个gemport ，序列号为1，名字为gemport-1，使用TCONT 2，queue为1，up-queue为0ZXAN(config-if)# gemport 1 name gemport-1 unicast tcont 2 queue 1 up-queue 0ZXAN(config-if)# exit1.1.1.6 配置GEM Port业务流映射1、进入ONU远程管理接口。 ZXAN(config)# pon-onu-mng gpon-onu_1/18/1:642、配置GEM port到流的映射（缺

7、省情况下，已配置业务流flow 1，绑定switch_0/1）。 ZXAN(gpon-onu-mng)# gemport 1 flow 1 dot1p-list 03、默认ETH口已经绑定到switch_0/1上，不需要再进行绑定。4、配置ETH_0/1口的VLAN Tag处理：l 现场如果是UNI口连接PC机，需要把UNI口设置为tag模式，如下：ZXAN(gpon-onu-mng)#vlan port eth_0/1 mode tag vlan 201 priority 0l 现场如果是UNI口连接lan上行家庭网关，需要把UNI口设置为Hybrid或Trunk模式，如下：Trunk模式（

8、只有配置了的tag包通过，其余tag包不通过；untag包丢弃)命令：设置端口为Trunk模式：ZXAN(gpon-onu-mng)#vlan port eth_0/1 mode trunk加入端口允许通过的vlan：ZXAN(gpon-onu-mng)#vlan port eth_0/1 vlan 101,201Hybrid模式（untag包打上pvid通过；只有配置了的tag包通过，其余tag包不通过）命令：设置端口为Hybrid模式，后面的参数为可选，如果不配置，默认def-vlan = 1，def-prio = 0ZXAN(gpon-onu-mng)#vlan port eth_0/1

9、 mode hybrid def-vlan def-prio 加入端口允许通过的vlanZXAN(gpon-onu-mng)#vlan port eth_0/1vlan 101,2015、如果配置vlan转换，需要在Trunk或者Hybrid模式下进行，以Hybrid模式下vlan 101 转为 301 为例：注意：Vlan Translation功能需要在Trunk或者Hybrid模式下进行，且该端口为VLAN的成员。即实现Vlan Translation功能的前提是，用户侧VID必须为Trunk或者Hybrid模式下的VLAN成员。命令：vlan port eth_0/1 mode hyb

10、ridvlan port eth_0/1 translate vlan 101svlan 3016、配置ETH_0/1的最大帧长为1632字节，能够满足现有网络的最大帧长要求。ZXAN(gpon-onu-mng)# interface eth eth_0/1 mtu 16327、配置业务流VLAN过滤模式，对TAG包过滤模式为VID过滤，对UNTAG包透传。 ZXAN(gpon-onu-mng)# flow mode 1 tag-filter vid-filter untag-filter transparent8、配置业务流的VID过滤，允许通过VID为101，priority为0的包。ZX

11、AN(gpon-onu-mng)#flow 1 vid 101 priority 0ZXAN(gpon-onu-mng)# exit1.1.1.7 配置虚端口VLAN 1、进入ONU接口模式。 ZXAN(config)#interface gpon-onu_1/18/1:64 2、将VLAN 101加到VPORT 1上。 ZXAN(config-if)#switchport vlan 101 tag vport 1 ZXAN(config-if)# exit 说明：默认配置下的vport到gemport映射方式为1：1，vport和gemport一一对应。1.1.1.8 配置上联端口VLAN

12、ZXAN(config)#interface gei_1/21/1 ZXAN(config-if)#switchport vlan 101 tag ZXAN(config-if)#exit1.1.1.9 端口限速1.设置端口限速模板：ZXAN(config-gpon)#profile traffic ETH-10M sir 10000 pir 100002.配置到端口：ZXAN(pon-onu-mng)#switchport ethuni eth_0/1 traffic-limit in ETH-10MZXAN(pon-onu-mng)#switchport ethuni eth_0/1 tr

13、affic-limit out ETH-10M1.1.2 结果验证 PC机和ONU的ETH 1口相连，上网业务正常。1.1.3 其他说明 1、配置完成后，可以用下面的命令查看：ZXAN(config)#show running-config interface gpon-onu_1/18/1:64Building configuration.!interface gpon-onu_1/18/1:64 name ONU-1:64 description ONU-1:64 vport-mode gemport def-map-type 1:1 password-mode none tcont 2

14、name tcont2 allocid 256 profile UP-50M gemport 1 name gemport-1 portid 129 unicast tcont 2 dir both queue 1 encrypt 1 disable gemport 1 traffic-limit upstream default downstream default switchport mode hybrid vport 1 service-port 1 vport 1 user-vlan 101 vlan 101!endZXAN(config)#show onu running conf

15、ig gpon-onu_1/18/1:64pon-onu-mng gpon-onu_1/18/1:64 interface eth eth_0/1 mtu 1632 flow mode 1 tag-filter vid-filter untag-filter transparent flow 1 priority 0 vid 101 gemport 1 flow 1 dot1p-list 0 vlan-filter-mode ethuni eth_0/1 tag-filter vid-filter untag-filter transparent vlan-filter ethuni eth_

16、0/1 priority 0 vid 101 vlan port eth_0/1 mode tag vlan 101 priority 0!2、如果要在OLT上联端口接PC机，使用互ping的方式来验证宽带业务是否正常，需要在上联端口将vlan 101配置为PVID。3、ONU的UNI端口，Tag模式下只能对上行untagged数据添加一个固定的VLAN TAG，不能同时添加多个不同的VLAN TAG。因此，如果UNI端口要承载多个VLAN的数据，则发送到UNI口的上行数据必须带有VLAN TAG，且端口需设置为Trunk或Hybird模式。4、如果要在这个宽带业务通道上传输多个VLAN的数据

17、，需要在下面几个地方添加VLAN值：（1）UNI端口通过Trunk或Hybrid模式对VID进行过滤，每个UNI口可以有8个vlan；（2）业务流的VID过滤，每条业务流可以绑定12个vlan；（3）vport端口的VID；（4）上联端口的VID；5、有时需要配置gemport下行限速，目前这个功能不支持。但由于该实例中gemport与vport映射关系是1：1的，所以可以通过配置vport限速来实现。C300同时支持VPORT上下行限速：（1）配置流量模板 ZXAN(config)#traffic-profile UP-10M ip cir 10000 cbs 100 pir 12000 pbs 100ZXAN(config)#traffic-pro
