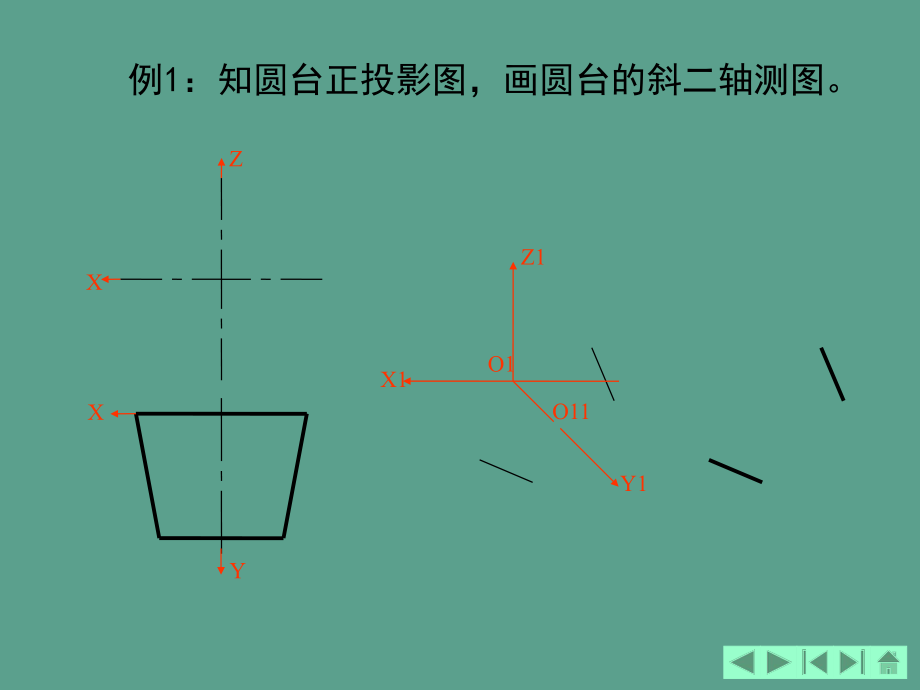

4-3 4-3 斜二轴测图的画法斜二轴测图的画法一、轴间角和各轴向的简化伸缩系数一、轴间角和各轴向的简化伸缩系数 将形体放置成使它的一个坐标面平行于轴测投影面，然后用斜投影的方法向轴测投影面进展投影，得到的轴测图称为斜二等轴测图，简称斜二测。 优点：正面外形能反映形体正面的真实外形，特别当形体正面有圆或圆弧时，画图简单。r =1p=1q = 0.5O1Z11X1Y9045YX1Y1Z1O1PXYZOX1O1Y1 = Y1O1Z1 =X1O1Z1 =901.1.轴间角轴间角2.2.轴向伸缩系数轴向伸缩系数p = r = 1 q = 0.5二、斜二等轴测图的画法二、斜二等轴测图的画法 平行于XOZ坐标面的直线和平面图形，反映实形。 物体上有较多的圆或曲线平行于XOZ坐标面时，采用斜二等轴测图作图比较简单。 斜二轴测图的作图步骤：1在正投影图上选定坐标轴，将具有大小不等的端面选为正面，即使其平行于XOZ坐标面。2画斜二测的轴测轴，根据坐标分别定出每个端面的圆心位置。3按圆心位置，依次画出圆柱、圆锥及各圆孔。4擦去多余线条，加深后完成全图。例1：知圆台正投影图，画圆台的斜二轴测图。 X1O1O11Y1Z1ZXXY例2：画出法兰盘的斜二等轴测图。画出轴测轴，确定三个层次圆的圆心位置画圆筒部分画圆盘部分确定小圆
