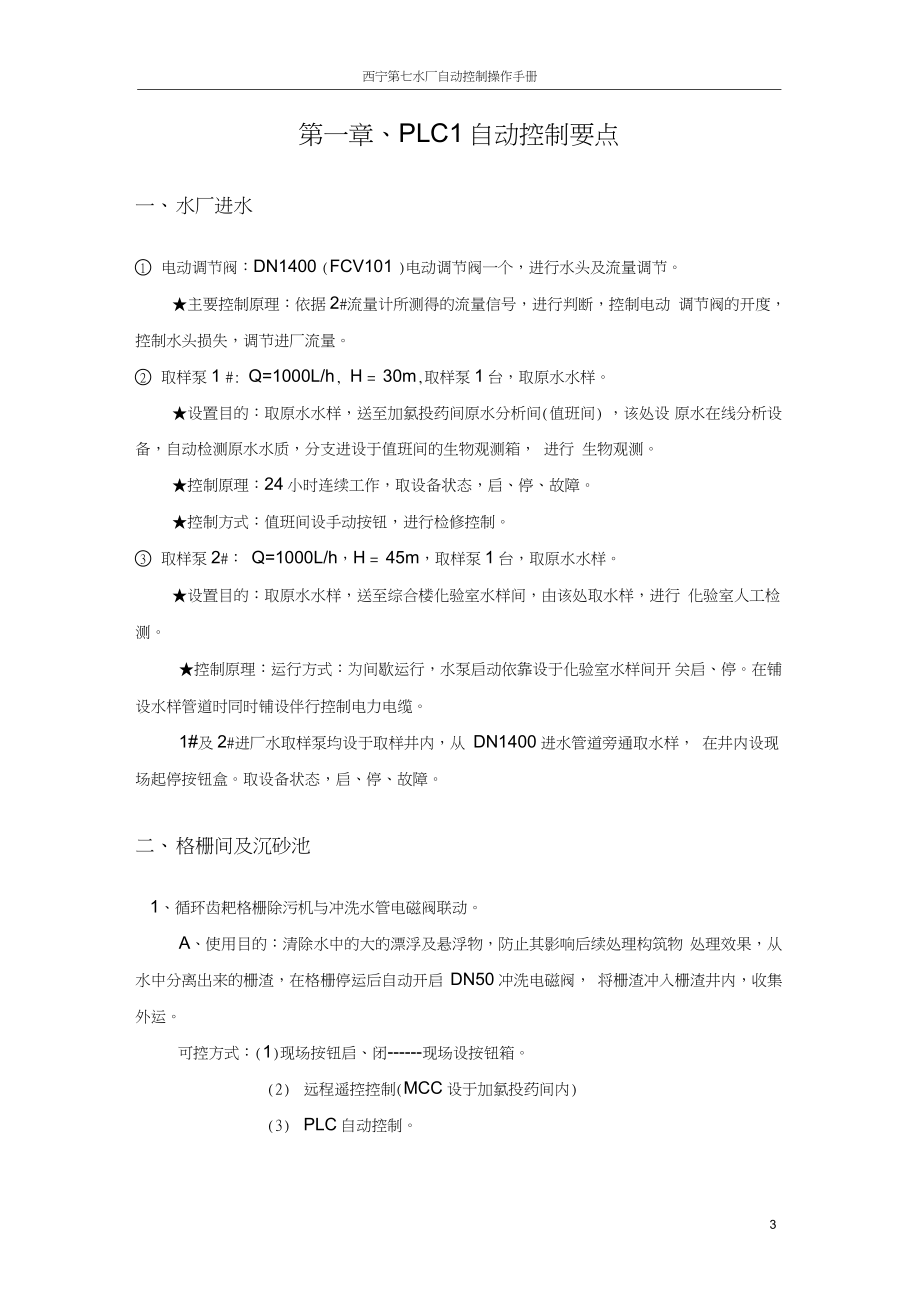

1、西宁第七水厂自动控制操作手册i西宁市第七水厂PLC1操作手册施工单位：中自控自动化技术有限公司使用单位：青海省西宁市第七水厂西宁第七水厂自动控制操作手册ii2011 年 8 月目录第一章、PLC1自动控制要点.3一、 水厂进水.3.二、 格栅间及沉砂池 .3.三、 泥渣回流增效澄清池 .6.第二章、PLC1触摸屏操作 .9一、 登陆界面：.9.二、 格栅间沉砂池总体画面.10三、1#澄清池.12四、2#澄清池.15五、3#澄清池.16六、 加氯间.17西宁第七水厂自动控制操作手册3第一章、PLC1自动控制要点一、水厂进水1电动调节阀：DN1400(FCV101)电动调节阀一个，进行水头及流量调

2、节。主要控制原理：依据2#流量计所测得的流量信号，进行判断，控制电动 调节阀的开度，控制水头损失，调节进厂流量。2取样泵1#:Q=1000L/h,H=30m,取样泵1台，取原水水样。设置目的：取原水水样，送至加氯投药间原水分析间(值班间) ，该处设 原水在线分析设备，自动检测原水水质，分支进设于值班间的生物观测箱， 进行 生物观测。控制原理：24小时连续工作，取设备状态，启、停、故障。控制方式：值班间设手动按钮，进行检修控制。3取样泵2#：Q=1000L/h，H=45m，取样泵1台，取原水水样。设置目的：取原水水样，送至综合楼化验室水样间，由该处取水样，进行 化验室人工检测。控制原理：运行方式

3、：为间歇运行，水泵启动依靠设于化验室水样间开 关启、停。在铺设水样管道时同时铺设伴行控制电力电缆。1#及2#进厂水取样泵均设于取样井内，从DN1400进水管道旁通取水样， 在井内设现场起停按钮盒。取设备状态，启、停、故障。二、格栅间及沉砂池1、循环齿耙格栅除污机与冲洗水管电磁阀联动。A、使用目的：清除水中的大的漂浮及悬浮物，防止其影响后续处理构筑物 处理效果，从水中分离出来的栅渣，在格栅停运后自动开启DN50冲洗电磁阀， 将栅渣冲入栅渣井内，收集外运。可控方式：(1)现场按钮启、闭-现场设按钮箱。(2)远程遥控控制(MCC设于加氯投药间内)(3)PLC自动控制。西宁第七水厂自动控制操作手册4B

4、、详细的控制要求：（1）回转式齿耙格栅除污机运行采用两种方式：1依据栅前栅后水位差自动运行，在格栅前后设液位差计，当栅前后水位 差设定值=0.30m时（设定值可调），则启动格栅进行污物打捞工作，格栅运行 时间按每次20min设定。2依据设定的时间进行运行。可初步设定格栅运行20min，运行间隔40分钟，即每小时运行20分钟，投产运行后可摸索进行经验。（2）格栅机与冲洗电磁阀联动：1格栅机停止运行后，冲洗电磁阀开启进行冲洗。防止污物在皮带机上停 留。2冲洗电磁阀1分钟后关闭，冲洗时间可调。注意：由于现场冲洗电磁阀已取消，控制方式改为：格栅除污机可远控， 但不能与冲洗电磁阀联动，冲洗改为现场手动冲

5、洗。2、移动桥式吸砂机A、设置目的：清除水中沉淀的砂粒，通过移动桥式吸砂机吸砂泵将沉于沉 砂池底的砂粒抽吸至排砂槽，进入沉砂井，上清液排入厂区排水系统，沉砂人工 清运。B、 控制要求：（由设于加氯投药间的MCC供电，设备自带电气控制设备，置于移动吸砂 桥上）（1） 移动桥式吸砂机移动桥上自带控制柜，通过设于池一侧的滑触线供电、 取得输出信号，移动桥式吸砂机控制设备应能完成移动桥行走、往返、吸砂泵起 停的控制，运行时间可以调整。并带给自控系统的信号接口，以方便进行远程控 制。注意滑触线的连接需要翻越池体防护栏杆，吸砂桥在有滑触线一侧人行道 位置设随桥移动的金属台阶。（2） 移动桥就地控制箱使用转

6、换开关选择控制方式a、远程控制：信号来自现场PLC单兀进行手动、自动控制。PLC单元进行控制：开、停。状态显示b、就地控制：根据现场情况及设备调试就地进行手动、自动控制。(3)就地控制箱具有电机的状态参数反应至现场PLC单元的连接接口。 注意：在实际自动控制过程中由于洗砂机容易发生偏轨现象，建议现场手 动控制。3、下置式不锈钢可调堰板手电两用启闭机使用目的：根据每组流量情况，自动或人工进行堰高调整，均衡分配或任 意调整每系列构西宁第七水厂自动控制操作手册5筑物处理流量。由设于加氯投药间的MCC供电，对MCC控制柜的要求：(1)MCC控制柜对3个可调堰板手电两用启闭机进行控制，要求有对电 机进行

7、短路、断相、接地等电气保护措施。(2)MCC控制柜使用转换开关选择控制方式自动控制：信号来自PLC单元进行自动控制。远程控制：MCC柜选择旋钮旋转至手动，通过MCC柜上的按钮控制设备。就地控制：现场设启、停按钮，根据现场情况及设备调试就地进行手动、 自动控制。(3)MCC控制柜具有电机的状态参数反应至PLC单元自控系统，同时具 有现场PLC控制单元相连接的接口。控制信号要求：a自动控制：通过PLC单元进行控制，通过设于通往泥渣回流澄清池管路 上设置的DN1400(FIT-103AFIT-103C)电磁流量计给出的420mA信号，控 制调节堰板的 开、停。状态显示b、远程控制：MCC柜的控制c、

8、就地控制：设启、停、急停点动控制按钮。4、钢制轻型渠道闸板手电两用启闭机使用目的：现场进行格栅检修时，可以实现渠道闸板的全开、全关操作。(1)MCC设对应的控制柜对8个手电两用启闭机进行控制，要求有对电 机进行短路、断相、接地等电气保护措施。(2)MCC控制柜使用转换开关选择控制方式远程控制：MCC柜选择旋钮旋转至手动，通过MCC柜上的按钮控制设备。就地控制：现场设启、停按钮，根据现场情况及设备调试就地进行手动、 自动控制。(3)MCC控制柜具有电机的状态参数反应至现场PLC单元的连接接口。三、泥渣回流增效澄清池1、混合区快速搅拌机，每系列1台，共3台。A、使用目的：根据每组流量、水温情况，通

9、过混合区快速搅拌机的混合搅 拌工作，完成西宁第七水厂自动控制操作手册6PAC药剂与原水的充分混合，保证反应效果。B、设备由设于加氯投药间的MCC柜供电，对MCC控制柜的要求：1) MCC控制柜对混合区快速搅拌机进行控制，要求有对电机进行短路、 断相、接地等电气保护措施。2) MCC控制柜使用转换开关选择控制方式自动控制：信号来自PLC单元进行自动控制。远程控制：MCC柜选择旋钮旋转至手动，通过MCC柜上的按钮控制设备。就地控制：现场设启、停按钮，根据现场情况及设备调试就地进行手动、 自动控制。3) MCC控制柜具有电机的状态参数反应至PLC单元的连接接口。C、控制信号要求：a、 自动控制：1正

10、常状态为全天连续24小时运行。2根据设定程序由PLC控制，依据进水流量、浊度、投药量，变频控制 混合搅拌机搅拌速度，依据运行实践逐步调整。b、远程控制：MCC柜的控制c、 就地控制：设启、停、急停点动控制按钮。2、反应区快速搅拌器，每系列2台，共6台。使用目的：根据每组流量、水温情况，通过该快速搅拌机的混合搅拌工作， 完成PAM药剂与投加PAC初步絮凝的原水和回流泥渣的充分混合、 反应，保证 反应效果。控制与信号要求同混合区快速搅拌机。3、污泥循环泵，每组1台工作，每系列2台，共6台工作。使用目的：根据每组进水流量、浊度情况，通过污泥循环泵完成沉淀区泥 渣回流，通过反应聚合环的循环工作，完成泥

11、渣扑捉、使絮体增大提高其沉降性 能。1正常状态为全天连续24小时运行。2根据设定程序由PLC控制，变频控制污泥循环泵流量，依据运行实践 逐步调整。4、污泥抽取泵，每组1台工作，每系列2台，共6台工作。西宁第七水厂自动控制操作手册7使用目的：根据沉淀池泥位情况，通过污泥抽取泵完成沉淀区泥渣排除工 作，保证沉淀区合理的污泥浓度。由设于加氯投药间的MCC柜供电，对MCC控制柜的要求同混合区快速搅 拌机。控制信号要求：a、自动控制：1根据沉淀区泥位信号控制排泥泵的开停，当泥位为H1（设定值待定）开泵，泥位为H2（设定值待定）停泵。2全厂设有6台污泥抽取泵，当达到上述条件的排泥泵较多时可以通过以下 两种

12、方式控制：排队抽取，根据达到条件的池体的时间上的先后顺序进行泥渣排除。根据设定程序由PLC控制，变频控制，降低水泵转速，污泥抽取泵流量，使 总流量控制在95m3/h的水平， 流量可由排泥总管路上设置的DN150（FIT-811）电磁流量计提供420mA电信号得来。可以有两台污泥抽取泵工作。依据运行 实践逐步调整。b、远程控制：MCC柜的控制。c、 就地控制：设启、停、急停点动控制按钮。5、污泥循环泵及污泥抽取泵的备用泵，每组1台工作，每系列2台，共6台 备用。备用泵投入工作需要通过阀门（手动）切换进行。&出水区快速搅拌器，每系列1台，共3台。使用目的：原水浊度较低时，可超越澄清池 ，在

13、该处投加PAC，滤池进行 直接过滤，设置该搅拌器是为了使药液充分与原水混合，提高絮凝效果。由设于加氯投药间的MCC柜供电，对MCC控制柜的要求同混合区快速搅 拌机。控制信号要求：a、自动控制：1正常状态为全天连续24小时运行。2根据设定程序由PLC控制，设备启、停 变频！ ！。b、远程控制：MCC柜的控制c、 就地控制：设启、停、急停点动控制按钮。7、沉淀区刮泥机使用目的：充分絮凝后产生的矶花，在沉淀区沉淀，通过携带垂直栅条的 中心传动刮泥机，西宁第七水厂自动控制操作手册8将泥渣浓缩至含水率95%97%，并将泥渣刮至中心锥筒， 方便泥渣回流、抽取排放。由设于加氯投药间的MCC柜供电，对MCC控

14、制柜的要求同混合区快速搅 拌机。控制信号要求：a、自动控制：1正常状态为全天连续24小时运行。2根据设定程序由PLC控制，设备启、停，变频控制或由设备自带的调 速设备调整刮泥机转速。依据运行实践逐步调整。b、远程控制：MCC柜的控制c、就地控制：设启、停、急停点动控制按钮。8、电动蝶阀目的：设置在混合区与反应区之间，用于切断两者之间的联系，关闭时可以每组中5万m3/d系列停产，便于工艺调整。a、自动控制：1正常生产的状态为全开，5万m3/d系列检修时可关闭对应的电动蝶阀。2根据设定程序由PLC控制，设备开、闭。西宁第七水厂自动控制操作手册9第二章、PLC1触摸屏操作分配登陆权限及密码用户名：Q

15、密码：1然后返回登陆，在登录窗口中，用分配的登陆用户名及密码登陆操作一、登陆界面:1、2中输入管理员超级密码用户名：ADMIN密码：ZHANGHONGEl1 I 西宁第七水厂自动控制操作手册10二、格栅间沉砂池总体画面蠶髒虜 ； ：. 7 -(汀：】：；n 号MlflAM：B1E :m0Cin问灯！FTW鹼sW . W 5W ?w : W WS JWE运昏昭肯童:远仟聯* 动：远不如首姦HID筋 i*fj0?e卜.(5运厅均區-4-1Wfulfil MJ1也&阿:養卜1、PLC1手动自动切换PLC1设为手动时，可以手动开启各个设备PLC1设为自动时，所有设备将会根据内部已经设定2、格栅

16、间附近仪表：进水流量检测FIT102原水水质检测：PH：AIT-101水温：AIT-101浊度：AIT-102碱度：AIT-103进水井处液位。1处，(LIT-101)。格栅除污机前后液位差：(LIT-101ALIT-101C)3个系列的水的流量(FIT-103AFIT-103C)3、格栅机前后闸板只是观测闸板处于的信号状态4、格栅机和冲洗电磁阀操作FIT102Ml 1mS/hAIT10112 J2phAIT18112AIT1B21234.1gAIT1031?3mg/1LIT101BL 123mL1T1121A 1.123mL1T1EW1.123mLITHIC1.123mFT103A1跆伍m3

17、/hF1T103B 12345.1m3/hF1T1E3C2345. | .mc/hO O O i G C = C C C金幵金茨瞬1全开全捷故障金幵全捷瞬N103A:M103BMizrcPUIFWlBt自胡SI节rm冲體成gagHIPCH：肿ft曲眠凶机0lk；McrdfeslKB M 圭开圭关包朗般障主幵全关故障：全幵全北彌M： 05fi :1K&出邃號龍 錬注清池”；丁 ：吉刑-劇WW-:馳鰹協全开圣梵故障7釜幵全关:全拝全生竝障!*lti33A f MIOri|0;C0lk；Mc参量呈示西宁第七水厂自动控制操作手册115、调节堰板可以调节每个系列的水流量,自动状态，需要将现场打到

18、远动，MCCE电柜打到自动。只有自动 状态显示才能对设备进行上位操作。当按下开按钮，当堰板上升到一定开度时，按停按钮可以让堰板保持现在开度。按关按钮，可以使堰板关一定程度，按停按钮可以使堰板关到目前程度并且保持目前开度6移动吸砂机1移动桥式吸砂机状态显示2远程状态，需要将现场打到远动，MCC配电柜打到自动。只有自 动状态显示才能对设备进行上位操作。3通过前进后退停按钮可以使移动桥向前、向后、停止运行4吸沙泵可以通过启停同时对1#、2#吸砂泵同时控制。建议：移动桥式洗砂机在运行时轨道偏轨， 防止意外事故的发生。建议在现场运1自动状态，需要将现场打到远动，MCC配电柜打到自动。只有自动状态显示才能

19、对设备进行上位操作2转为手动模式3启停电磁阀和格栅机丨闫読运行自动SV101MIS12A ：Hi 02&HIPC西宁第七水厂自动控制操作手册12行启、停三、1#澄清池2、搅拌机PLC1反渦反渦辽辽K请行杪障飞祜请行杪障飞祜TF?. 111T?, f?r电功螺閒电功螺閒MAP： . 0-A全开全关全开全关g功諛障谴冇过扭矩功諛障谴冇过扭矩匚匚全开全去自动故鼻走讦过扭矩全开全去自动故鼻走讦过扭矩1/201. U1A;01.PU2朋41鬥动吃氐吃氐- -02 白白1 EJI苟用和 荊唧一FF上电上电H5HK1PU0J3L 0ft出出水泊揃荐水泊揃荐机机 F I -惱腹秒_荀用初FU?朋朋H

20、自动自动 PV203,上电KW惑PU203, 2阳阳k_2R澄濤池Tllal據警日走KM上上电电!反唆皿.L上电止电2MS 上上（ILL41c参暈展示1、主要仪表参数1加药后混合水浊度：位号为AIT-201A2沉后水浊度：位号为AIT-202A3沉淀区液位：位号为LIT-201.01A、LIT-201.02A4沉淀区泥位计：位号为LIT-202.01A、LIT-202.02AA FT 羽伯LH20L01AL：Tet.32ALIT 斷帕A112B2A西宁第七水厂自动控制操作手册13搅拌机共包括混合区、反应区、出水区 共四台搅拌器主要参数有运行故障自动频率反馈及频率设定自动状态，需要将现场打到远动

21、，MC（配电柜打到自动。只有自动状态显示才能对设备进行上位操作2点击自动将其转换为手动模式3点击确定转为手动控制4设定搅拌机频率并启动搅拌机频率设定范围为050 HZ西宁第七水厂自动控制操作手册14手动反馈E|HZ30I* EscL J|7Lr i4LJ厂r5LJzd- -1L2L30LJL1EnterL4设定搅拌机的频率输入频率30HZ后，将点击“启”的按钮进行启动3、刮泥机对刮泥机的信号进行采集，运行故障自动启停按钮对刮泥机进行运行控制。自动状态，需要将现场打到远动，MCC配电柜打到自动。只有自动状态显示才能对设备进行上位操作2点击自动将其转换为手动模式3点击确定转为手动控制4设定搅拌机频

22、率并启动搅拌机频率设定范围为050 HZ图 1 点击自动自亦 反馈OHZ运行故障自动图 2 转换手动模式301 - -irTEsc7亠9卜JA6rLJFRk13P耳Clr01 EnterLJ输入频率30HZ后，将点击“启”的按钮进行启动西宁第七水厂自动控制操作手册15 自动状态，需要将现场打到远动动状态显示才能对设备进行上位操作 点击自动将其转换为手动模式。在设定框内输入频率，Fdl匚 a 匚ri7r0n*3yh-11卜 !4Y5hM*r r /12h JF 4Clr1Hr-Enter上电止电1.Lt电IMHZ?InHZi4、电动蝶阀0 0 倉W # # 全开全关自动故障远行过扭矩全开全关自动

23、故障运行过扭矩V20L01A；V20k02fi1自动状态，需要将现场打到远动，MC（配电柜打到自动。只有自动 状态显示才能对设备进行上位操作。2点击自动将其转换为手动模式。3当按下开按钮，当蝶阀开到一定开度时，按停按钮可以让阀门保持现在开度。按关按钮，可以使蝶阀关一定程度，按停按钮可以使蝶阀关到目前程度并且保持目前开度5、污泥循环、抽取泵_甩呵琨胸手动，MC（配电柜打到自动。只有自卡设定设西宁第七水厂自动控制操作手册162#澄清池设备设置同1#澄清池画面设置相同4点击启启动变频器四、2#澄清池2#澄清池总体画面PICt-17:09匪沖澄漬池歩量屜朮4厂西1RL1T201.01BLIW.32B LI W.01DLI
