发电机更换过程说明..

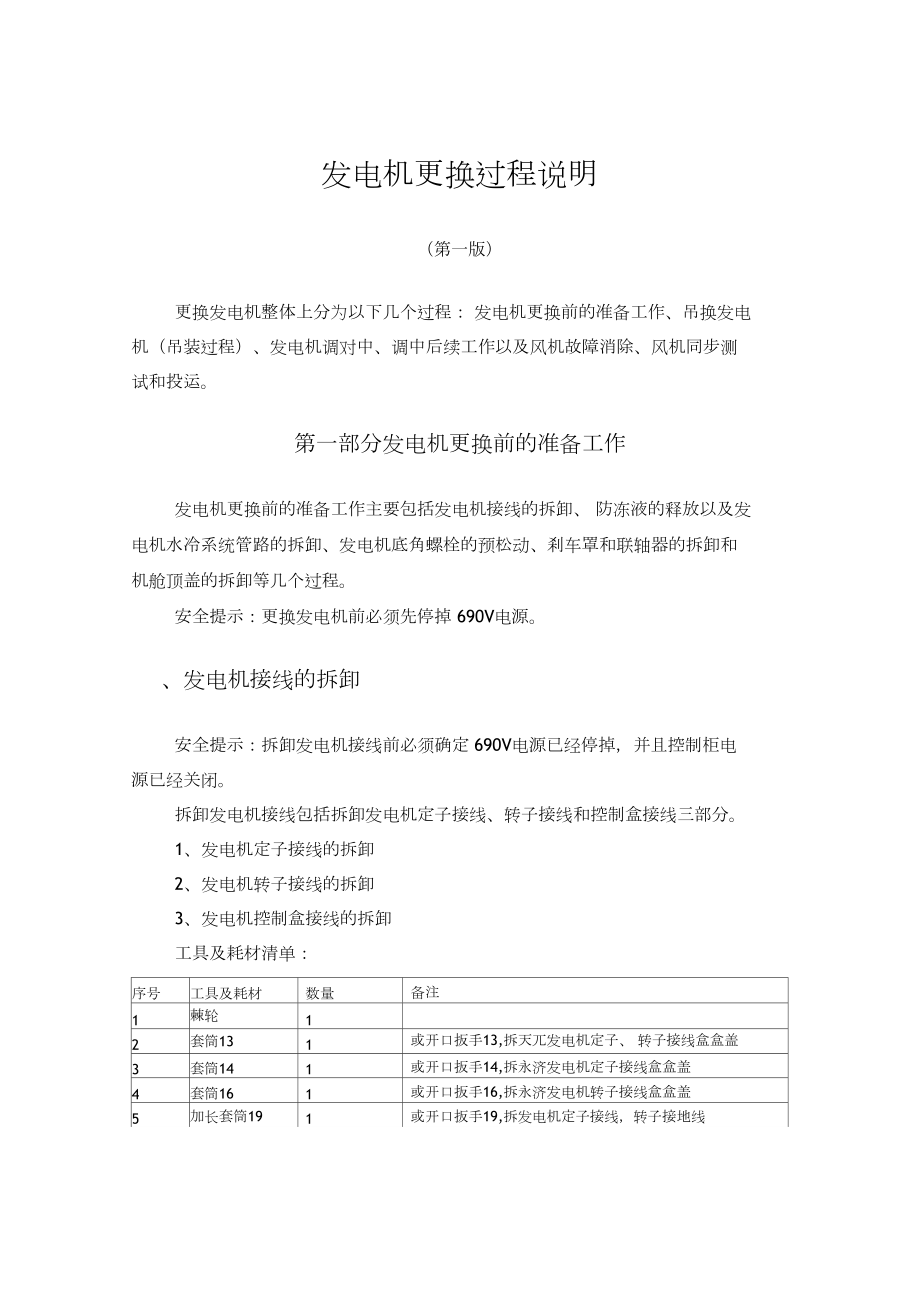

1、发电机更换过程说明（第一版）更换发电机整体上分为以下几个过程： 发电机更换前的准备工作、吊换发电 机（吊装过程）、发电机调对中、调中后续工作以及风机故障消除、风机同步测 试和投运。第一部分发电机更换前的准备工作发电机更换前的准备工作主要包括发电机接线的拆卸、 防冻液的释放以及发 电机水冷系统管路的拆卸、发电机底角螺栓的预松动、刹车罩和联轴器的拆卸和 机舱顶盖的拆卸等几个过程。安全提示：更换发电机前必须先停掉 690V电源。、发电机接线的拆卸安全提示：拆卸发电机接线前必须确定 690V电源已经停掉，并且控制柜电 源已经关闭。拆卸发电机接线包括拆卸发电机定子接线、转子接线和控制盒接线三部分。1、发

2、电机定子接线的拆卸2、发电机转子接线的拆卸3、发电机控制盒接线的拆卸工具及耗材清单：序号工具及耗材数量备注1棘轮12套筒131或开口扳手13,拆天兀发电机定子、 转子接线盒盒盖3套筒141或开口扳手14,拆永济发电机定子接线盒盒盖4套筒161或开口扳手16,拆永济发电机转子接线盒盒盖5加长套筒191或开口扳手19,拆发电机定子接线，转子接地线6开口扳手242拆发电机转子接线7十字螺丝刀1拆永济发电机控制线盒盒盖8一字螺丝刀1拆发电机控制线然后打开二、防冻液的释放回收以及发电机水冷管路的拆卸序号工具数量备注1皮管1导引防冻液回流到空桶内125L桶2盛放防冻液，要求洁净2管钳2拆卸水管以及水管对丝

3、防冻液的释放回收一般从防冻液的注入口接出一根皮管到空桶内，阀门释放防冻液。一般永济发电机能够释放大约40L防冻液，天元发电机能够释放超过50L防冻液。工具及耗材清单三、刹车罩和联轴器的拆卸刹车罩拆卸之后，旋转小调车支架于联轴器的上方， 将联轴器用绳索悬挂于 小调车支架上。使用800力矩扳手将联轴器与收缩盘、联轴器与刹车盘的连接螺 栓打松，用手将螺栓取下，并撬棍将联轴器撬下放于机舱平台上。工具及耗材清单序号工具数量备注1开口扳手132拆刹车罩2开口扳手142拆刹车罩3开口扳手172拆新式刹车罩用到4800力矩扳手1拆联轴器5转换头1拆联轴器6套筒301拆联轴器四、发电机底角螺栓的预松动吊换发电机

4、前最好先对发电机底角螺栓进行预松动， 以便加快发电机的吊换 过程。对底角螺栓进行预松动，用800力矩扳手将螺栓打松，能够用手松动即可, 不可松的太高，以免吊机舱盖时震动太大造成发电机失位。工具及耗材清单序号工具数量备注1800力矩扳手12套筒361或套筒46,视发电机底角螺栓型号有所不冋五、上机舱罩的拆卸上机舱罩的拆卸包括上机舱罩与左右机舱罩联接螺栓的拆卸，上机舱罩与背板联接螺栓的拆卸，帆布罩的拆卸以及油冷支架与上机舱罩弹性支撑的拆卸。工具及耗材清单序号工具数量备注1开口扳手131或套筒13,拆机舱地线和帆布罩2开口扳手141或套筒14,拆机舱地线和帆布罩3开口扳手1724开口扳手1615棘轮

5、16套筒166套筒1717加长套筒178套筒24拆卸油冷支架与机舱盖顶部的弹性支撑9加长杆拆卸油冷支架与机舱盖顶部的弹性支撑第二部分 吊换发电机（吊装过程）吊换发电机主要分为五个过程：将上机舱罩吊下，将旧发电机吊下，吊上新 发电机，吊上上机舱罩，上机舱罩预紧。将上机舱罩吊下，用三个小吊环，三个小卸扣以及三条吊带吊挂。吊环、卸 扣、吊带的安装位置以及安装方式如图 2- 1，图2-2所示。7Vf. 、厂-图2- 1上机舱罩后部吊环、卸扣和吊带的安装6nrl歸带- f. iK 图2-2上机舱罩前部吊环、卸扣以及吊带的安装图2-3起吊上机舱罩上机舱罩吊离机舱以后，开始准备将旧发电机吊下，此时，可以把发

6、电机底 角螺栓取下。发电机机重接近6t,所以至少需要3个大卸扣吊挂发电机，一般使 用4个卸扣，以保证发电机吊起之后在空中能够保持平衡。 卸扣及吊带的安装如 图2-4所示。将发电机吊离机舱的过程中要特别注意发电机左右两侧不要挂擦 机舱照明灯以及控制柜，以免发生灯具损坏以及撞损控制柜。 发电机吊离机舱以 后，要迅速清理发电机支架的卫生并用丙酮擦除弹性支撑法兰面上的油污，再将定子、转子电缆理顺靠控制柜摆放。券 Z2 4发电机的吊挂新发电机吊上的过程与吊下的过程正好相反，此处不再熬述。上机舱盖吊上的过程与吊下的过程也正好相反，此处亦不再熬述。上机舱罩吊上并对好之后，必须对上机舱盖进行预紧。一般情况下，

7、上机舱 罩与左右机舱罩的螺栓孔很难一下就对正， 在这种情况下，必须从机舱一头(从 前向后或从后向前，视具体情况而定)赶，即先穿一头的螺孔，逐个向令一侧穿 螺栓。至此，发电机的吊换过程全部完成。工具及耗材清单序号工具数量备注1小吊环(M12)3吊机舱盖M122小卸扣(3T)3吊机舱盖3大卸扣(8T)3或4个吊发电机4吊带5风绳26开口扳手1327开口扳手1428开口扳手169开口扳手1710开口扳手36或开口扳手46,视发电机底角螺栓型号有所不冋11棘轮12套筒1613套筒1714加长套筒17拆卸机舱背板紧固螺栓15套筒24拆卸油冷支架与机舱盖顶部的弹性支撑16加长杆拆卸油冷支架与机舱盖顶部的弹

8、性支撑第三部分发电机调对中发电机吊换完毕，必须对发电机进行调中工作，以保证在运转过程中发电机 轴以及轴承所承受的扭转载荷尽量小，延长发电机的使用寿命。发电机调对中主要包括发电机收缩盘的安装， 联轴器的安装以及发电机最终 对中三个过程。、安装发电机收缩盘发电机收缩盘的安装按如下流程进行：安装发电机涨紧套-安装发电机收缩 盘。安装涨紧套要区分发电机是那个厂家的发电机， 我公司用到的发电机有山西 永济发电机以及大连天元发电机两种， 其中天元发电机需要热装涨紧套，即先用 喷灯将涨紧套加热到一定温度，然后迅速将其套装到发电机轴上，如图3- 1所示。%rI ¥> 1图3-1热装天元发电机涨

9、紧套llOinrri糠：1涨紧套安装到位并冷却之后，将收缩盘套装到涨紧套上，并将螺栓全部穿上 用手上紧。然后对角打力矩，每遍力矩值分别为100，110，120，130，140，150， 160，170，180，190，200，210，220，单位 Nm。力矩打完之后，将螺栓全部 松开并取下。在打力矩的过程中收缩盘可能向发电机侧移动，每打一遍力矩需测量一次收 缩盘到发电机前端的距离，使其保持在 110mm左右，误差不要超过1mm。否则 需重新调整收缩盘的位置后再打力矩。螺栓取下之后，将大盘对好并将螺栓全部穿入用手上紧。然后对角打力矩，每遍力矩值分别为 100，110, 120，130，140，1

10、50，160，170，180，190，200， 210，220，230，240，250，单位 Nm。测量刹车盘到收缩盘之间的距离，最佳距离为 650m m,但是由于先安转的 收缩盘，此距离会有所偏差，一般在 650mm655mm之间为宜，如超出此距离 需重新调整收缩盘的位置。至此，收缩盘基本安装完毕、安装联轴器安装联轴器一般先安装收缩盘侧较容易安装，收缩盘侧连接螺栓全部对好之 后（先不要打紧螺栓），再对刹车盘侧连接螺栓。两侧螺栓全部对好之后，对角打力矩，每遍力矩值分别为 200，250，300, 350, 400, 470,单位Nm。其中， 前 4 遍力矩用 400 力矩扳手， 后 2遍力矩用

11、 800力矩扳手。 力矩打完之后， 将力 矩扳手卸压。但在实际操发电机前后发电机调对中就是要将发电机的轴线与齿轮箱的轴线对正， 使二者基本在一 条直线上。发电机对中基于以下理论：垂直于两平行平面的所有直线均平行。对中的理想情况是， 发电机轴线和齿轮箱轴线平行且距离为零。 作中我们只能尽量减小两轴线之间的距离。 我们调中的误差要求是： 端的上下、左右误差绝对值均小于 0.2mm。1、激光对中仪简介我们在实际操作中只能采用三点对中法，而且三点对一般风速达到 6m/s 以上我们就很难控制住刹车，使 而且风速小于 6m/s 时，也应考虑到阵风的影响。因2、对中的实际操作过程 由于刹车位置的缘故， 中法

12、简单方便，易于操作。风速对对中影响很大， 得无法顺利进行对中工作， 此，在这里建议，无论风速如可， 对中之前最好将风机偏航到 90度或 90度， 这样刹车转速会比对风时小， 容易控制。 当我们面向叶轮时， 刹车顺时针转动为 佳。偏航之后，打开刹车，让刹车盘自然转动一个小角度，然后关闭刹车，这样 作的目的一来可以观察刹车盘转向和转速， 再者可以使齿轮箱中齿轮啮合在一个 方向上。做完以上两步操作之后， 开始安装激光对中仪。 如图 31 所示，首先将 TD M 安装于发电机轴上的三点位置，并固定好。此时激光对中仪的显示屏上的 时钟上面的椭圆中会显示一个黑点， 如图32所示。没有出现黑点，则说明 TD

13、 M 不在三点位置上。然后将 TDS 固定在刹车盘上的三点位置，并用水平尺 校准其水平，如图3-3所示。最后分别调整TD S和TD M上的调节旋钮将 激光对正彼此的视窗。新更换的发电机一般误差较大， 无法直接找到三点。 因此，必须先对发电机 进行粗调，而且，粗调也是调中的关键。下面介绍以下粗调的方法。粗调高低：打开刹车，盘车将TD M旋转到六点位置，此时，显示屏上也 会有黑点出现。注意，在 TD M 离开三点位置且未到六点位置时，黑点消失。首先观察TD M上红色激光点（由TD S发出）与TD M视窗的高低关 系确定发电机前端的高低：激光点高于 TD M视窗，则说明发电机前端低，需 抬升发电机前

14、端使激光点对正 TD M 视窗；激光点低于 TD M 视窗，则说明 发电机前端高，需降低发电机前端使激光点对正 TD M 视窗。粗调前端之后，观察 TDS 上红色激光点（由 TDM 发出）与 TDS 视 窗的高低关系确定发电机后端的高低：激光点高于 TD S 视窗，则说明发电机 后端低，需抬升发电机后端使激光点对正 TD - S视窗；激光点低于TD - S视窗， 则说明发电机后端高，需降低发电机后端使激光点对正 TD-S视窗。粗调发电机后端之后， TD-M 上显示的发电机前端的高低关系会有所变化， 因此，有必要再次粗调发电机前端， 然后再次粗调发电机后端， 直到二者的激光 点与视窗完全对正。至

15、此，粗调高低完毕。粗调左右：在九点（三点）位置将激光点与视窗对正，然后盘车将TD- M旋转到三点（九点）位置，显示屏上黑点出现。首先观察TD - M上红色激光点（由TD - S发出）与TD - M视窗的左右关 系确定发电机前端靠左还是靠右：激光点在 TD- M 视窗右边，则说明发电机前 端靠右，需左移发电机前端使激光点移到最初激光点位置与 TD- M 视窗的中间 位置；激光点在 TD- M 视窗左边，则说明发电机前端靠左，需右移发电机前端 使激光点移到最初激光点位置与 TD-M 视窗的中间位置。粗调前端之后，观察TD - S上红色激光点（由TD - M发出）与TD - S视 窗的左右关系确定发

16、电机后端的靠左还是靠右：激光点在 TD- S 视窗右边，则 说明发电机后端靠左，需右移发电机后端使激光点移到最初激光点位置与 TD- S 视窗的中间位置；激光点在 TD- S 视窗左边，则说明发电机后端靠右，需左 移发电机后端使激光点移到最初激光点位置与 TD-S视窗的中间位置。粗调发电机后端之后， TD- M 上显示的发电机前端的左右关系会有所变化， 因此，有必要再次粗调发电机前端， 然后再次粗调发电机后端， 直到二者的激光 点与视窗完全对正。至此，粗调左右完毕。粗调口诀一：粗调高低，M低前降，M高前升；S低后降，S高后升；粗调 左右， M 右前左， M 左前右； S 右后右， S 左后左。

17、粗调口诀二：粗调高低， M 同前 S 同后；粗调左右， M 前反 S 后同。 粗调发电机之后，就可以利用三点法调整发电机了。氐栓首先在三点位置将TD M与TD S彼此对正，然后测量A（ TD M与TD S支撑杆中心之间的距离）、B （发电机前端底角螺栓中心到 TD M支撑杆中 心的距离）、C （发电机前端底角螺栓中心与发电机后端底角螺栓中心之间的距 离，一般为固定值1225）的值，再次打开视窗，三点法中的第一点出现，按一 下显示屏右下角三点法图标，机器自动记录第一点位置。打开刹车，顺时针盘车 寻找第二点位置，当盘车角度大于30度时，显示屏右下角再次出现三点法图标， 点击记录第二点位置，继续盘车

18、寻找到第三点，点击记录第三点位置。停止盘车， 等待几秒钟屏幕上会出现发电机相对于齿轮箱高低、左右的误差值。记录此误差 值，以备用（六点钟位置激光点偏出视窗时粗调发电机用）。继续盘车到六点钟位置调高低。两激光点均未偏出视窗，点击视图转换将视图切换到主视图直接按显示屏 上显示的误差精调高低，一般情况下先调误差较大的那一端。任一激光点偏出视窗，在主视图界面下按记录值粗调高低之后， 再按照精 调高低。发电机前后端的高低误差均调整到容许误差之后，将发电机底角螺栓打紧， 盘车至三点钟位置，切换到俯视图调左右。 两激光点均未偏出视窗，直接按显示屏上显示的误差精调左右，一般情况下 先调误差较大的那一端。任一激

19、光点偏出视窗，在俯视图界面下按记录值粗调左右之后， 再按照精 调左右。反复调整发电机前端和后端，直到左右误差在容许误差范围之内为止， 盘车 到六点钟位置并切换到主视图观察发电机的高低误差是否在容许范围之内，若 在，则发电机调整完毕，打紧螺栓到要求力矩值：发电机与弹性支撑连接螺栓 690N m,弹性支撑与发电机支架连接螺栓 210Nm。若误差超出容许范围，继续 调整高低，然后转到三点钟观察左右误差，如此反复调整发电机直到发电机的高 低、左右误差均在容许误差之内为止。至此，发电机对中完毕。高低的调整方法：方法1,调节减震器上的调节螺纹垫，逆时针方向旋转可 以抬高发电机，顺时针方向旋转可以拉低发电机

20、，螺纹垫的螺距为2,即每旋转一圈升高或降低2mm；方法2,可以在减震器上垫调节垫片，根据所需高度选择 垫片的厚度和数量，需要注意的是应尽量选取厚度较大的垫片， 较少垫片间隙对 调节高低的影响。左右的调节方法：发电机左右的调节是靠调节微调滑块进行的。当用千斤顶 将发电机某端顶起时，发电机、千斤顶和微调滑块上的滑动块连为一体， 旋转顶 丝（微调滑块上的左右调节螺栓）向左或向右顶滑动块调节发电机的左右。在调整过程中需要注意的是调整发电机的一端时必须将发电机另一端的螺 栓打紧，即调前则紧后，调后则紧前；调高低紧左右，调左右紧高低。对中调好之后，要将发电机底角螺栓以及发电机支架与减震器连接螺栓打 紧，力

21、矩值分别为690Nm和210Nm。工具及耗材清单序号工具及耗材数量备注1激光对中仪2插线排13千斤顶14微调滑块5400力矩扳手26800力矩扳手7棘轮7转换头8套筒24或开口扳手46,视发电机底角螺栓型号有所不冋9套筒3010套筒36或套筒46,视发电机底角螺栓型号有所不冋11开口扳手2412开口扳手3013开口扳手36或开口扳手46,视发电机底角螺栓型号有所不冋14喷灯15方木16橡皮锤第四部分调中后续工作调中后续工作是更换发电机准备工作的逆操作， 主要包括发电机定子、转子 以及控制线路的恢复，水冷系统管路的连接以及发电机防冻液注入两个过程。 水 压需最终达到2.2。工具及耗材清单见第一部分的一、二两节。第五部分 风机故障消除、同步测试及投运发电机更换完之后，风机常见故障主要是由于接线错误造成的。 现做简要的 分析。如果新旧发
