1、电能计量装置配置原则电能计量装置配置原则1. 配置原则(1) 贸易结算用的电能汁量装置原则上应配置在供受电设施的产权分界处:发电企业上网线 路、电网经营企业间的联络线路两侧都应配置电能汁量装置。(2) 1、II、III类贸易结算用电能计量装置应按计量点配置计量专用电压、电流互感器或 者专用二次绕组。电能讣量专用电压、电流互感器或专用二次绕组及其二次回路不得接入 与电能计量无关的。(3) 单机容量100MW及以上的发电机组上网结算电量,以及电网经营企业之间购销电量的讣 量点,宜配置准确度等级相同的主、副两套电能表。即在同一回路的同一讣量点安装一主 一副两套电能表,同时运行、同时记录,实时比对和监
2、测,以保证电能汁量装置的准确、可 靠,避免较大的电量差错。(4) 35KV以上贸易结算用电能计量装置中的电圧互感器二次回路,应不装设隔离开关辅助 触点,但可装设熔断器;35kV及以下贸易结算用电能讣量装置的电压互感器二次回路,应不 装设隔离开关辅助触点和熔断器。(5) 安装在用电客户处的贸易结算用电能讣量装置,10KV及以下电压供电的,应配置符合GB /T16934规定的电能计量柜或计量;33kV电压供电的,宜配置GB/T16934规定的电能汁量柜 或电能计量箱。(6) 贸易结算用的高压电能计量装置应装设电压失压计时器。未配置汁量柜(箱)的电能计 量装置,其互感器二次回路的所有接线端子、试验端

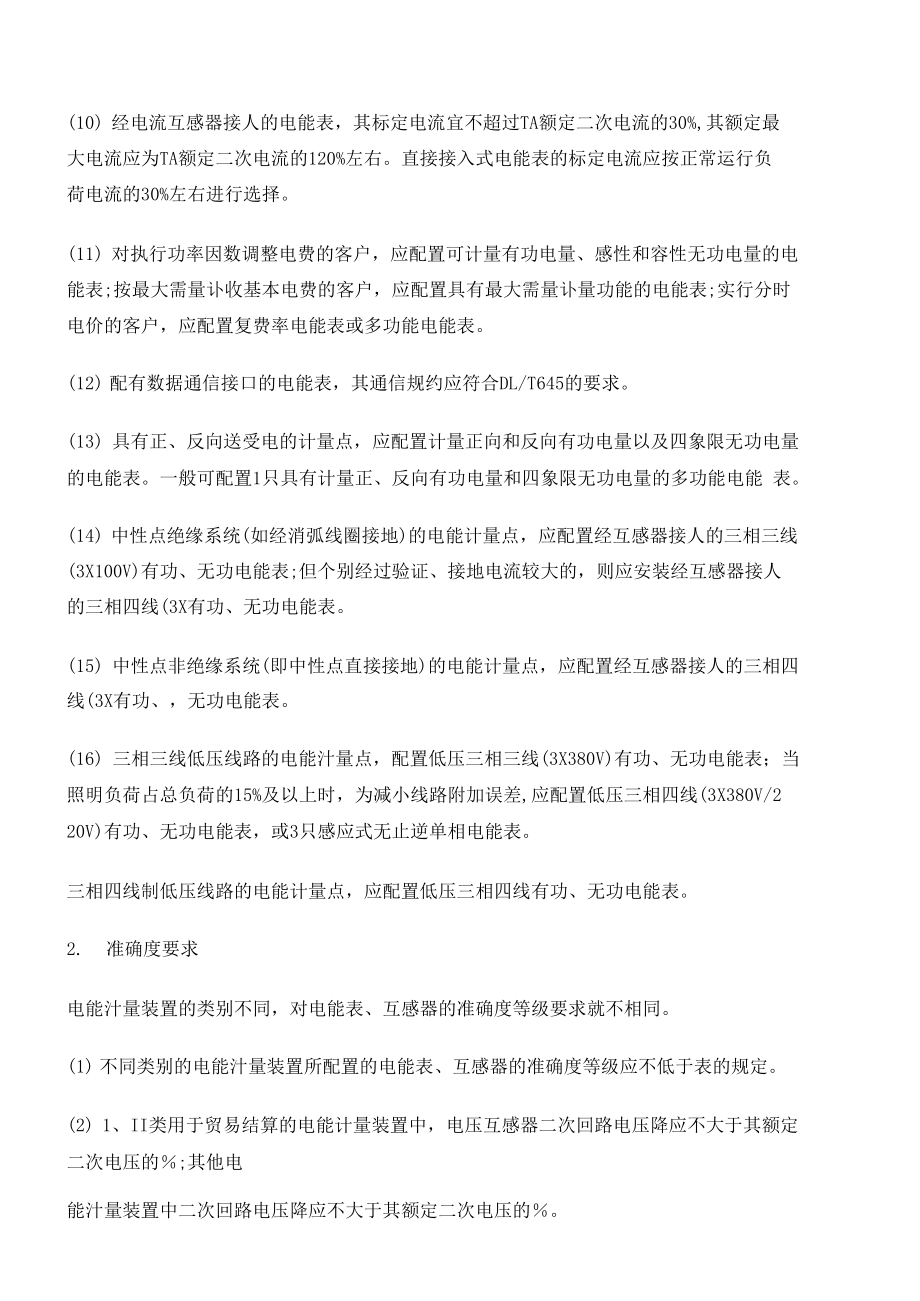

3、子应能实施铅封。(7) 互感器的实际二次负荷应在25%"100%额定二次负荷范围内;电流互感器额定二次负荷 的功率因数应为电压互感器额定二次功率因数应与实际二次负荷的功率因数接近。(8) 电流互感器在正常运行中的实际负荷电流应为额定一次电流值的60%左右,至少应不小 于30%。否则,应选用具有高动热稳定性能的,以减小变比。(9) 选配过载4倍及以上的宽负载电能表,以提拓低负荷讣量的准确性。(10) 经电流互感器接人的电能表,其标定电流宜不超过TA额定二次电流的30%,其额定最 大电流应为TA额定二次电流的120%左右。直接接入式电能表的标定电流应按正常运行负 荷电流的30%左右进行选
4、择。(11) 对执行功率因数调整电费的客户,应配置可计量有功电量、感性和容性无功电量的电 能表;按最大需量讣收基本电费的客户,应配置具有最大需量讣量功能的电能表;实行分时 电价的客户,应配置复费率电能表或多功能电能表。(12) 配有数据通信接口的电能表,其通信规约应符合DL/T645的要求。(13) 具有正、反向送受电的计量点,应配置计量正向和反向有功电量以及四象限无功电量 的电能表。一般可配置1只具有计量正、反向有功电量和四象限无功电量的多功能电能 表。(14) 中性点绝缘系统(如经消弧线圈接地)的电能计量点,应配置经互感器接人的三相三线 (3X100V)有功、无功电能表;但个别经过验证、接
5、地电流较大的,则应安装经互感器接人 的三相四线(3X有功、无功电能表。(15) 中性点非绝缘系统(即中性点直接接地)的电能计量点,应配置经互感器接人的三相四 线(3X有功、,无功电能表。(16) 三相三线低压线路的电能汁量点,配置低压三相三线(3X380V)有功、无功电能表;当 照明负荷占总负荷的15%及以上时,为减小线路附加误差,应配置低压三相四线(3X380V/2 20V)有功、无功电能表,或3只感应式无止逆单相电能表。三相四线制低压线路的电能计量点,应配置低压三相四线有功、无功电能表。2. 准确度要求电能汁量装置的类别不同,对电能表、互感器的准确度等级要求就不相同。(1) 不同类别的电能

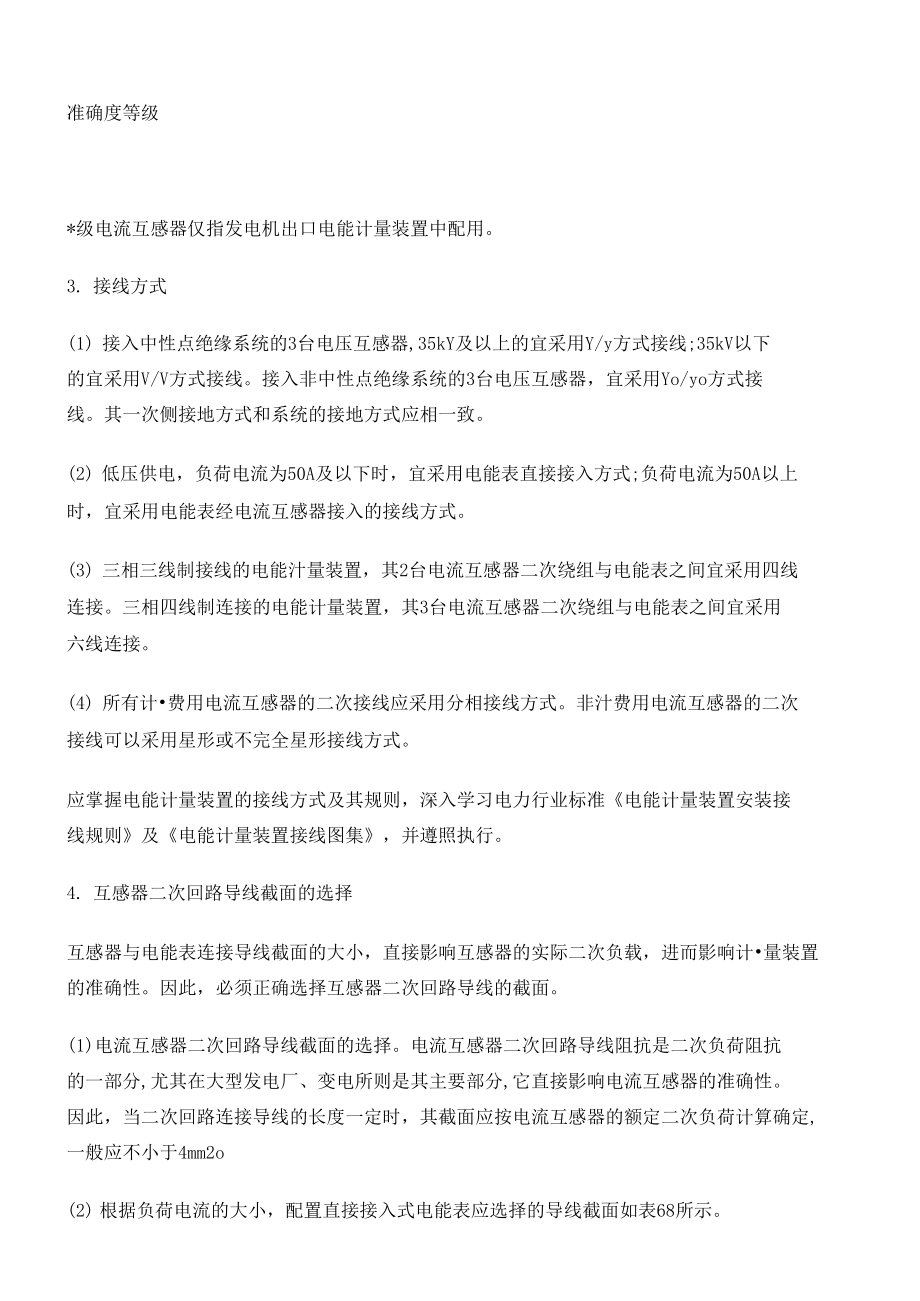

6、汁量装置所配置的电能表、互感器的准确度等级应不低于表的规定。(2) 1、II类用于贸易结算的电能计量装置中,电压互感器二次回路电压降应不大于其额定 二次电压的;其他电能汁量装置中二次回路电压降应不大于其额定二次电压的。准确度等级*级电流互感器仅指发电机出口电能计量装置中配用。3. 接线方式(1) 接入中性点绝缘系统的3台电压互感器,35kY及以上的宜采用Y/y方式接线;35kV以下 的宜采用V/V方式接线。接入非中性点绝缘系统的3台电压互感器,宜采用Yo/yo方式接 线。其一次侧接地方式和系统的接地方式应相一致。(2) 低压供电,负荷电流为50A及以下时,宜采用电能表直接接入方式;负荷电流为5
7、0A以上 时,宜采用电能表经电流互感器接入的接线方式。(3) 三相三线制接线的电能汁量装置,其2台电流互感器二次绕组与电能表之间宜采用四线 连接。三相四线制连接的电能计量装置,其3台电流互感器二次绕组与电能表之间宜采用 六线连接。(4) 所有计费用电流互感器的二次接线应采用分相接线方式。非汁费用电流互感器的二次 接线可以采用星形或不完全星形接线方式。应掌握电能计量装置的接线方式及其规则,深入学习电力行业标准电能计量装置安装接 线规则及电能计量装置接线图集,并遵照执行。4. 互感器二次回路导线截面的选择互感器与电能表连接导线截面的大小,直接影响互感器的实际二次负载,进而影响计量装置 的准确性。因此,必须正确选择互感器二次回路导线的截面。(1)电流互感器二次回路导线截面的选择。电流互感器二次回路导线阻抗是二次负荷阻抗 的一部分,尤其在大型发电厂、变电所则是其主要部分,它直接影响电流互感器的准确性。 因此,当二次回路连接导线的长度一定时,其截面应按电流互感器的额定二次负荷计算确定, 一般应不小于4mm2o(2) 根据负荷电流的大小,配置直接接入式电能表应选择的导线截面如表68所示。(3) 电压互感器二次回路导线截面的选择。电压互感器的负荷电流通过二次导线时会产生 电压降,那么加在电能表上的电压就不等于电压互感器二次绕组的端电压,这将造成电能
