第七节 布局和布线ppt课件

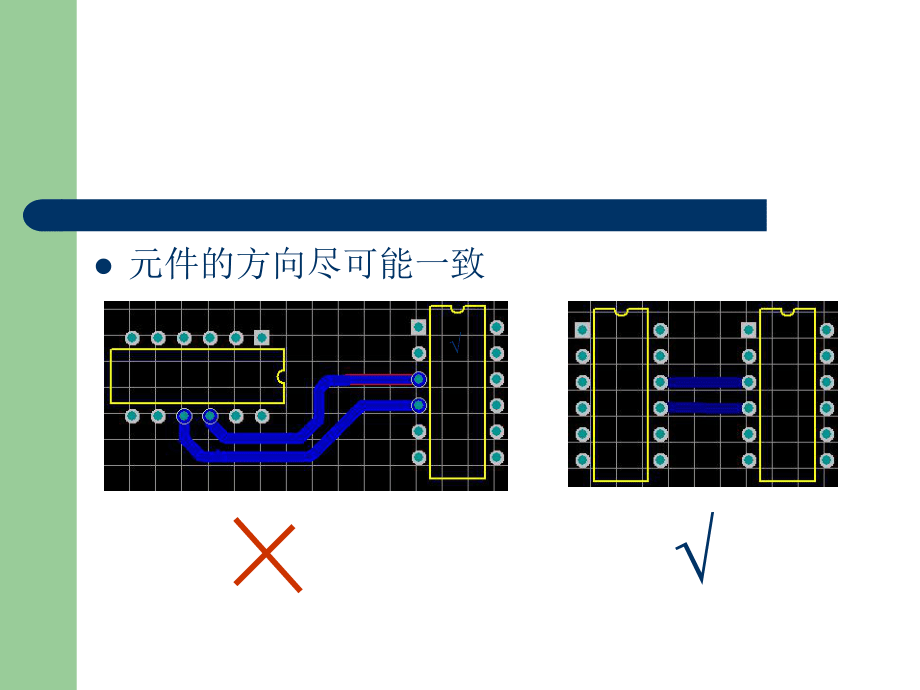

1、第七节第七节 布局和布线布局和布线一、规划一、规划1.1 布局的作用布局的作用有利布线；有利布线；防止干扰。防止干扰。1.2 有利布线的布局原则有利布线的布局原则l按信号走向布局元件l元件的方向尽可能一致l按信号走向对元件布局P1P0P2P3数码管驱动. . . P1.0P1.4DS18B20P1.7P2.4AT24C02P2.5LED. . . P2.0P2.2串行通信电路P3.0P3.1l元件的方向尽可能一致1.2 防止干扰的布局原则防止干扰的布局原则l元件距离的把握l元件与电源的位置l电容的摆放l元件距离的把握两个相对的信号线之间存在寄生电容；高频干扰信号能通过电容从一根导线串扰到另一根

2、导线。电容的大小与导线长度、导线间距离有关。导线越短，导线间距离越大，电容越小，干扰越小。因而，有信号交流的两个元件间距离要小，以减少连接导线的长度；传递不同信号的元件间距离要大，以增大传播不同信号的信号线间的距离。. . . . .距离大距离小l模拟回路与数字回路之间要进行隔离。1. 数字器件和模拟器件要分开布局；尽量不要有信号线跨区连接。2. 数字地与模拟地之间可加上滤波电路，一点连接。数字电路模拟电路ADDA对于AD转换器和DA转换器，要跨区放置，在A/D转换器下面把模拟地和数字地部分连接在一起，必须保证两个地之间的连接桥宽度与IC等宽。 GNDAGNDl元件与电源的位置l 1元件要尽可

3、能靠近电源，这样可以缩短电源线，减少干扰信号串入电源线2元件围绕电源呈星型布局；电源线尽量不要跨越其他元件，以防止其他元件信号串入电源线，造成电压不稳。 电源电源l电容的摆放电源与器件之间一般有两个旁路电容，电容量为0.01F10F。其中较大的电容靠近电源电路，较小的电容靠近器件。电源10F0.01F1.3 布局的步骤布局的步骤1检查原理图；2首先确定核心元件的位置；3围绕核心元件，对主要外围元件进行布局；4完成其余元件的布局工作。二、布线二、布线2.1 有利于导线连接的布线原则2.2 有利于抗干扰的布线原则2.3 布线的步骤2.1有利于导线连接的布线原则有利于导线连接的布线原则1导线尽可能朝

4、一个方向，这样可以防止导线走线的相互妨碍；2把电源线和多数的信号线布于底层，这样做便于电路的调试和检修。2.2 有利于抗干扰的布线原则有利于抗干扰的布线原则l信号线要尽可能短l传递不同信号的平行信号线不能挨得太近每个高频信号线相当与一个天线，不断向外辐射干扰，也接收外界干扰信号。最好在中间布上地线，起到屏蔽作用 。地线信号线信号线3导线环路面积要尽可能小，尤其是电源线与地线组成的环路VCCGND根据电磁理论，环路中有磁场变化时，能引起线路上电流的变化。环路面积越大，电路越容易受干扰，变化越厉害。4电源线与地线尽可能宽电源线与地线越宽，布线电阻越小，线上各点的电势差越小，干扰信号在线上引起的电压幅度越小。电源与地线至少50mil。地线可在顶层上铺设成地平面，尽可能多地保留铜箔做地线，使传输特性和屏蔽作用得到改善。5双面板两面的导线应相互垂直、斜交或弯曲走线，避免平行，减少寄生耦合。6印制走线要尽量保持自然平滑，避免产生尖角。2.3 布线的步骤布线的步骤1先连接模块间的连线；
