桥面柔性防水层施工方案

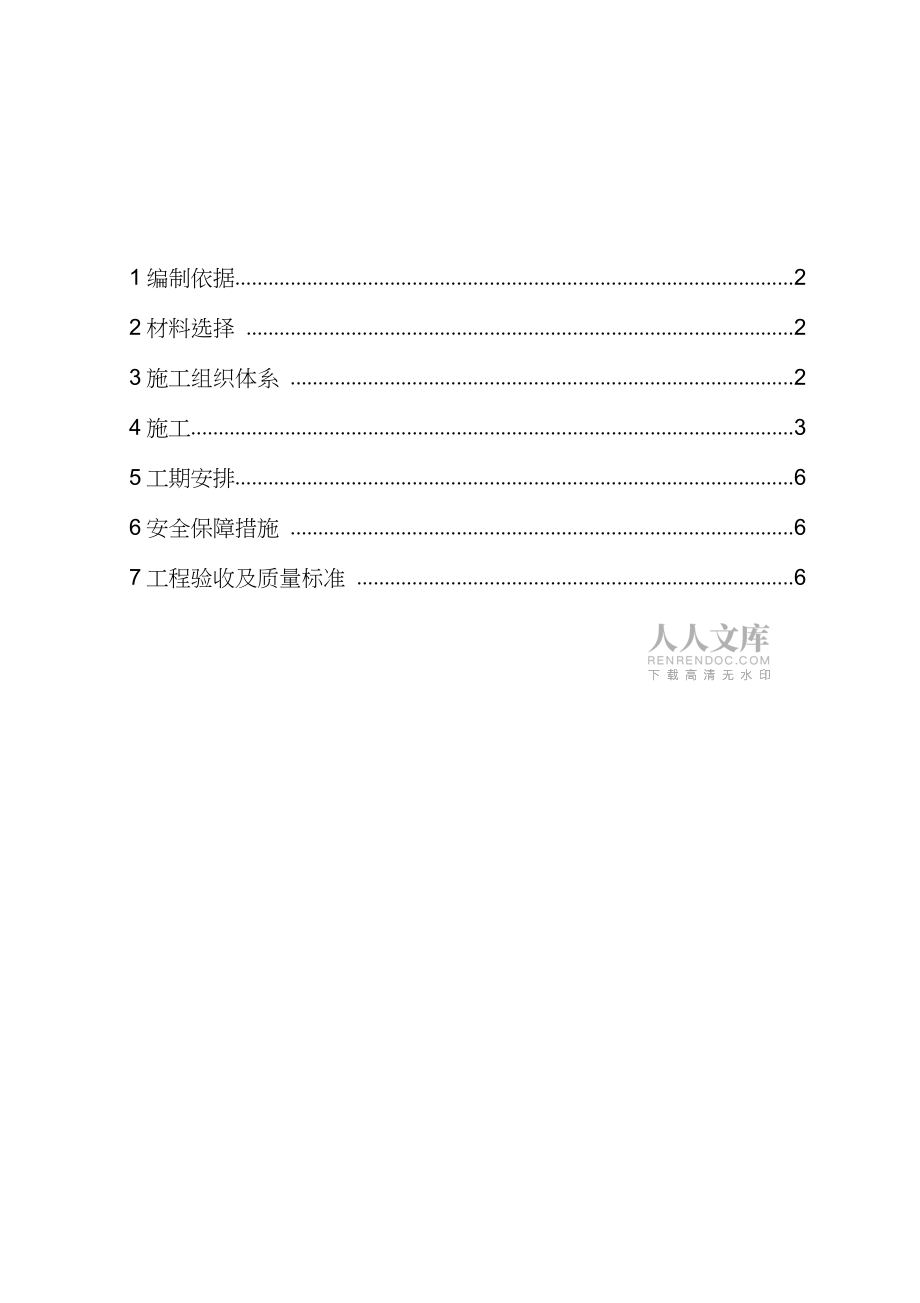

1、中国中铁中国中铁股份有限公司LBAMSG-项目总承包管理部第二项目部六工区桥面柔性防水层施工方案编制 _复核 _审核 _中国中铁LBAMSG项目总承包部第二项目部六工区2016 年 06 月 07 日1 编制依据.22 材料选择 .23 施工组织体系 .24 施工.35 工期安排.66 安全保障措施 .67 工程验收及质量标准 .6桥面柔性防水层施工方案1 编制依据桥面防水层设置于水泥混凝土与沥青混凝土之间，所以桥面防水材 料不但要满足优越的防水性能，还必须保证与水泥混凝土及沥青混凝土 有良好的粘结力和抗剪能力，以保证在行车时不会发生脱落，拥苞现象； 另外还必须具有良好的抗高温和低温性能，具有

2、良好的延伸性能，以满 足桥梁强烈荷载及温差作用。据上所述，选择桥面柔性防水层能达到要 求。另外此方案还参照该项桥梁设计图纸、路桥用水性沥青基防水 涂料JT/T535-2004标准及以往类似工程施工经验编写而成。2 材料选择FY T-1改进型沥青防水涂料属桥梁占用防水材料， 为“山东省著名 商标”、 “青岛市名牌产品”，通过IS090001、IS0140000、OHSAS18000三大管理体系认证。该材料耐高温可达180C,耐低温可达-20C,扩大 了应用特殊气温环境的要求。另外，解决了摊铺机、运料车碾压起皮现 象，超出了国家现有标准要求。经交通部公路工程检测中心测试各项指 标均符合JT/T53

3、5-2004标准要求。现已在国内高速公路、城市立交桥 梁中大面积应用，施工面积大2000余万平方米，均取得良好效果。该涂料是水乳型涂料，分散效果好，产品粒子径小。以多种橡胶同 沥青进行改性，互相贯穿交联，结膜强度高，并保持橡胶弹性和低温性， 具有良好的吸附性，成膜快，抗渗能力强，抗剪力抗老化，能够经受桥 面长期荷载的要求。防止渗水，因除雨雪车辆喷洒防冻盐水和氯化物造 成结构破坏，钢筋生锈混凝土碎裂剥落，延长桥梁的使用年限。3 施工组织体系精湛的施工技术、 规范和严格的施工管理制度是保证该项桥面防水工 程质量的根本。3.1建立该项桥面防水施工组织机构， 健全工程施工质量保证体系，是保 证桥面防水

4、工程按期保质、保量完成工程的核心。实行项目经理全面负 责制。由分项工程负责分项负责，实行施工全过程监管，分工明确，责 任到人。3.2施工组织机构图。4 施工4.1施工工序桥面处理-吹风除尘-重点部位处理-喷洒第一遍防水层-喷洒第二遍防水层-喷洒第三遍防水层-防水层养护4.2基层要求421、基层表面应压实平整，必须充分养护，不得有酥松、起砂、 起皮现象，应符合设计要求。422、防撞墙拆模后， 应彻底清除防撞墙和混凝土桥面交接部位的 木模、 钢筋、铁丝等杂物。4.2.3、 桥面含水率不应大于10%，桥面板砼强度达到设计强度的90%时方可进行防水施工。4.2.4、 施工前应将表面浮尘、杂物用吹风除尘

5、机鼓风吹除。4.3、 施工工具ZL型无气路用喷涂机、WF-30型路桥防水专用强力吹风机、草根 刷、扁铲、乳胶手套等。4.3.1、WF-2.6型路桥专用强力吹风机（专利号:ZL200620147915.6）该机具具有设计合理、操作灵便、风力大灯特点，能将桥面坑凹及 防撞墙根部灰尘顺利吹出，增强了桥面防水层与水泥混凝土的粘结力。4.3.2、ZL型无气路用喷涂机（专利号：ZL200620011492.5）该机具操作方便、喷涂均匀、施工速度快等优点，喷涂施工时压力 大、雾化充分、呈扇形。喷涂压力可达0.4mpa-0.6mpa，不但可以喷射 到水泥混凝土面层的微孔中，并且可以将微孔中的微尘在压力的作用下

6、 排出，增强防水层的粘结力。防水涂料均匀喷洒到桥面凹凸不平的麻面， 提高沥青混凝土嵌合力，保证桥面不会出现剥离、拥苞现象。4.4、 喷涂施工操作441、基层处理完毕后，用WF-2.6型路桥专用强力吹风机进行吹风除尘工作，在施工时要要特别主要边、角、防撞墙的根部要重点处理,做到彻底清理、442、基层处理完毕后，方可进行防水涂料喷涂施工，喷涂时按4.1顺序。在第一遍喷涂前应将防水涂料加入适量的水，并搅拌均匀。这样 可使防水涂料更容易渗透到水泥混凝土毛细孔中，可增强桥面防水层与 水泥混凝土的粘结力。（该涂料为水性涂料，加入适量的水不影响涂料质 量）4.4.3、 喷洒防水涂料：防水层涂料施工应遵循涂刷

7、均匀、薄厚一致 的原则，做到“薄、均、匀”。喷涂3遍涂料，涂膜干后再进行下一道喷 涂，每遍涂料的用量为400克左右， 以防涂膜受损、 每次涂刷间隔时间 约2-5小时（根据当时天气状况而定），喷涂时应顺顺风施工，并将没有喷 涂均匀的地方用棕刷涂刷均匀。4.4.4、 喷涂时必须有培训合格的工人进行操作，一般喷嘴应离喷涂 面50-60cm进行垂直喷涂，其高度也可根据风向适当调节。4.4.5、 为避免涂料污染防撞墙，在喷涂桥面防水涂料时，应用执挡 板护住防撞墙。因挡板没有喷涂到的地方，应用棕刷重点涂刷。4.5、注意事项4.5.1、 气温低于0C以下或高于35C不得施工（应避免高温施工）4.5.2、 应

8、选择6小时内无雨雪、大风天气施工。4.5.3、 防水层必须经实干以后，方可进行沥青砼铺装施工，一般48小时以后为佳。涂膜未干燥前严禁行人或车辆通过，在进行沥青摊铺时 运输车辆应有序进入，也能进车辆刹车及原地掉头。4.5.4、桥面防水层的质量不但取决于好的防水涂料及先进的施工工艺，还取决于后续施工的管理，一定要避免后续施工对防水层造成的破 坏。5 工期安排计划开工日期：2016年6月8日；计划完工日期：2015年6月19日。6 安全保障措施有通过中华人民共和国建设部培训的安全员负责安全工作，所有工 人均通过安全培新，且安全制度健全，全部施工人员穿工作服，戴安全 帽进入工地。防水材料为水性无毒、无味、无环境污染的环保型材料， 为此保证了工程
