变电所操作票实施细则

1、变电所操作票实施细则1 总则1.1 为了进一步明确执行操作票制度中的各项具体规定， 使全省执行 操作票达到统一化、规范化，根据部颁电业安全工作规程 、东电颁 发执行操作票、工作票制度的补充规定和吉林省电力工业局标准 变电所管理的有关规定，特制定本实施细则1.2 本实施细则 适用于吉林省电力工业局所属的各级调度、 变电 所和开关站， 上述单位必须按本实施细则要求严格执行，农电变 电所、用户变电所、企业自备变电所、地方变电所亦可参照执行。1.3 下列工作可不用操作票：1.3.1 事故处理；1.3.2 拉、合开关的单一操作；1.3.3 拉开（拆除）全所仅有的一组接地刀闸（接地线） ； 上述操作应记入

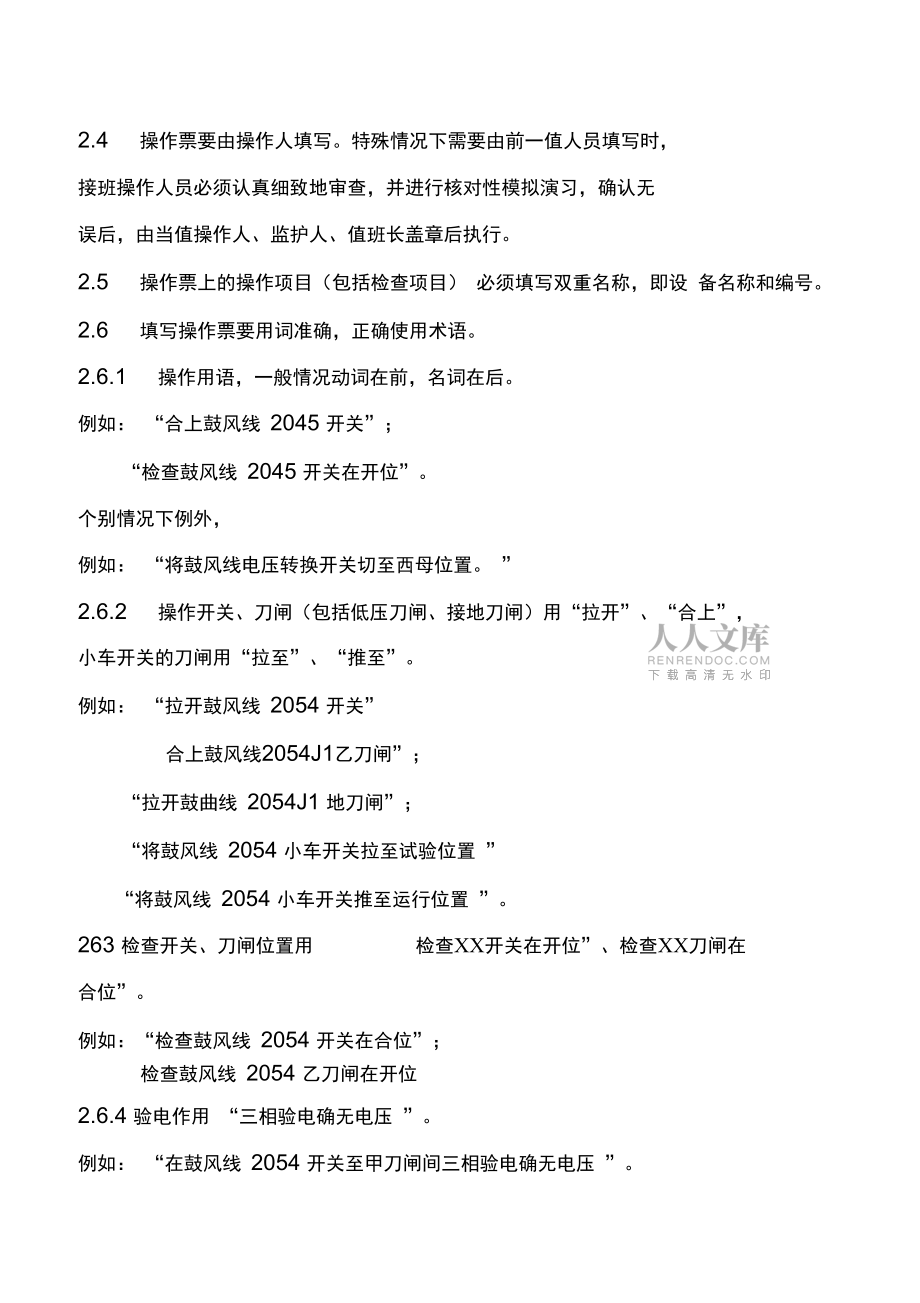

2、操作记录薄和运行记录薄内。操作票的填写2.1 操作票应根据值班调度员或值班长下达的操作计划和操作综合 令填写。2.2 调度要对其发布的操作计划进行编号， 并与操作计划同时下达给 变电所当值值班人员。2.3 变电所接受调度操作计划或操作命令后， 值班长首先指定监护人 和操作人，然后交待操作任务、原则操作程序及有关注意事项等。监 护人和操作人根据调度操作计划或操作命令和值班长安排，共同商定具体操作步骤。2.4 操作票要由操作人填写。特殊情况下需要由前一值人员填写时， 接班操作人员必须认真细致地审查，并进行核对性模拟演习，确认无 误后，由当值操作人、监护人、值班长盖章后执行。2.5 操作票上的操作项

3、目（包括检查项目） 必须填写双重名称，即设 备名称和编号。2.6 填写操作票要用词准确，正确使用术语。2.6.1 操作用语，一般情况动词在前，名词在后。例如： “合上鼓风线 2045 开关”；“检查鼓风线 2045 开关在开位”。个别情况下例外，例如： “将鼓风线电压转换开关切至西母位置。 ”2.6.2 操作开关、刀闸（包括低压刀闸、接地刀闸）用“拉开”、“合上”， 小车开关的刀闸用“拉至”、“推至”。例如： “拉开鼓风线 2054 开关”合上鼓风线2054J1乙刀闸”；“拉开鼓曲线 2054J1 地刀闸”；“将鼓风线 2054 小车开关拉至试验位置 ”“将鼓风线 2054 小车开关推至运行位

4、置 ”。263 检查开关、刀闸位置用检查XX开关在开位”、检查XX刀闸在合位”。例如：“检查鼓风线 2054 开关在合位”；检查鼓风线 2054 乙刀闸在开位2.6.4 验电作用 “三相验电确无电压 ”。例如： “在鼓风线 2054 开关至甲刀闸间三相验电确无电压 ”。2.6.5 装设、拆除接地线用 “装设 ”、“拆除 ”。例如： “在鼓风线 2054开关至甲刀闸间装设 1号接地线 ”； “拆除鼓风线 2054 乙刀闸线路侧 2 号接地线 ”。266检查接地线拆除用检查地线确已拆除”。2.6.7 检查负荷分配用 “指示正确 ”。例如： “检查 220 千伏旁路 2110 开关表计指示正确， 5

5、0A”。2.6.8 取下、装上控制回路和电压互感器的保险器用 “取下”、“装上 ”； 操作转换开关用 “切至 ”。2.6.9 启、停某种保护或自动装置压板，用 “投入 ”、“退出”。 例如： “投入鼓风线距离 I 段压板 ”； “退出低频减载装置跳鼓风线 2045 开关压板 ”。2.6.10 各电压等级母线、母联开关、旁路开关、母联兼旁路开关的 名称必须有电压等级。例如： “220千伏西母线 ”、“10千伏旁路开关 ”。2.7 填入操作票内的检查项目（要单列一项） ：2.7.1 拉、合刀闸前，检查相关的开关在开位；2.7.2 拉、合刀闸前，检查相关的刀闸在开（合）位；2.7.3 倒闸操作需要开

6、（合）的刀闸，在操作前，已经开（合）的， 在操作票中也应列入检查实际开（合）位置。2.7.4 在操作中拉开、合上开关或刀闸后，检查实际开合位置（系指 在操作地点看不见的开关或刀闸实际开合位置） 。2.7.5 在操作中拉开、 合上开关或刀闸后， 检查实际开合位置 （系指在 操作地点看不见的开关或刀闸实际开合位置） 。2.7.6 并、解列（包括系统并解列、变压器并解列、双回线并解列、 用旁路开关代送、倒母线）检查负荷分配（检查三相电流平衡） ，并在 该项的末尾记上实际电流数值。用哪台开关并列，即检查哪台开关负 荷情况。2.7.7 设备检修后，送电前，检查送电范围内的接地刀闸确已拉开和 接地线确已拆

7、除。2.7.7.1 拉开接地刀闸应拉开一组，即检查一组确已拉开；2.7.7.2 检查送电范围内多组接地线是否拆除，可列一总的检查项目， 写明全部接地线编号，并写明共溜”可不写设备名称和装设地点，每检查完一组接地线，在其接地线编号上打一红色“”V V V例如：检查X#、号、只号共三组接地线确已拆除 ”2.7.8 对分相操作的接地刀闸，每相操作应单列操作项目，每组可列 一总的检查项目，并注明 A 相、 B 相、 C 相确已拉开，每检查一相在 其上打一个红色 “V。”例如： “拉开鼓风线 2054A 相接地刀闸 ”；“拉开鼓风线 2054B 相接地刀闸 ”；“拉开鼓风线 2054C 相接地刀闸 ”；

8、VVV检查鼓风线2054A相、B相、C相接地刀闸确已拉开”。2.7.9 备用母线（包括旁路母线）投入运行前，要检查该母线完好无 异物，可以投入运行。并应首先用开关对该母线试充电。2.7.10 检查母线刀闸均在开位时， 2.7.11 可列一总的检查项目。2.7.10.1 用旁路开关经旁路母线路时，送电操作前检查全部旁路刀闸（丙刀闸）位置，可列一总检查项目检查XX千伏所有旁路刀闸（丙刀闸）均在开位 ”，特殊的要单列。2.7.10.2 双母线倒母线时，检查停电母线（例如西母线）的所有刀闸位置可写检查XX千伏所有西刀闸均在开（或合）位 ”。2.8 除 2.7.72.7.8 和 2.7.10 条规定外，

9、其他严禁并项（例如验电、装设接地线不得合在一起填写） ，严禁添项及用勾划的方法颠倒操作顺 序。2.9 防误装置的操作不得填入操作票内。2.10 操作票格式填写说明：2.10.1 操作票格式如附录二。2.10.2 操作票中使用图章共六种（标 2.10.3 准章式样见附录一） ：a. 已执行；b. 作废（大）；c. 作废（小）；d. 以下空白；e. 联系调度；f. 值班人员名章；2.10.3 操作票中的 “下令时间 ”是指调度下达操作动令时间，对于自 行掌握的操作，是指调度批准的时间。2.10.4 （“）调度指令 号 ”是指（网、省、地）调度下达指令的编号。2.10.5 开“始时间 ”填写本操作票

10、最后一项操作的结束时间；2.10.6 终“了时间 ”填写本操作票最后一项操作的结束时间；2.10.7 操“作任务 ”填写操作任务名称。2.10.8 指“令项 ”填写调度下达的操作计划顺序号。2.10.9 需要得到调度命令才能执行的操作项目，要在 “指令项 ”栏内盖 “联系调度 ”章。2.10.10 下列操作项目执行后要记录操作时间： 操作票的第一项和最后一项； 每个指令项的起、止操作项目；拉、合开关； 投入、退出主保护； 装设、拆除接地线（包括接地刀闸） ； 需要得到调度命令方可执行的操作项目。2.10.11 操作票填写完后，在空余部分 “操作项目 ”栏第一空格左侧盖 “以下空白 ”章，以示终

11、结。2.10.12 备“注 ”栏内不准填写操作项目。2.11 若一个操作任务的操作项目较多，一页操作票填写不下时，可用多页操作票填写，并在 备注”栏内写明 转XXXX号”操作票，下一页 操 作任务”栏内不再重复填写本项操作任务，而只写明接XXXX号”操作票。每份操作票，只在首页填写下令时间”、调度指令XX号”、下令人”、 “受令人”、 “开始时间 ”、 “终了时间 ”和“操作任务 ”，其余各页可 不必填写。2.12 操作票填写要字迹工整、清楚，提倡用仿宋体。不得任意涂改，严禁刀刮。如有个别错字、漏字要修改时，必须保证清晰，应在原错 字上划“一”并在旁边写上正确的字，漏字以“t符号写上，每页修改不得超过三个字。每个字母、每个编号为一个字。2.13 关键字严禁修改，如：拉、合、投、退、装、拆等。3 操作票的执行3.1 调度发布操作计划和倒闸操作命令时，必须用双重名称（设备名 称和编号），同时要录音。 变电所要由当值值班长或有操作监护权的值 班员受令，认真地进行复诵，并将接受的操作计划和倒闸操作命令及 时记录在操作记录薄中并记时， 整个受令及操作联系过程要进行录音。3.2 值班运行人叫与调度员进行倒闸操作联系时，要首
