1、.欧姆定律考点打破一、单项选择题共10道，每道10分1.两定值电阻甲、乙的电流与电压关系图象如下图，其中以下说法正确的选项是 A.甲的电阻为5 B.将甲、乙串联在电压为6V的电源上，干路中的电流为0.6A C.将甲、乙并联在电压为2V的电源上，干路中的电流为0.6A D.当通过乙的电流为0.2A时，乙两端的电压为2V 2.如图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，那么灯泡两端电压U随R变化的图象是 A.B.C.D.3.如下图，电源电压保持不变时，闭合开关后，当滑动变阻器滑片P向右滑动过程中，那么 A.电

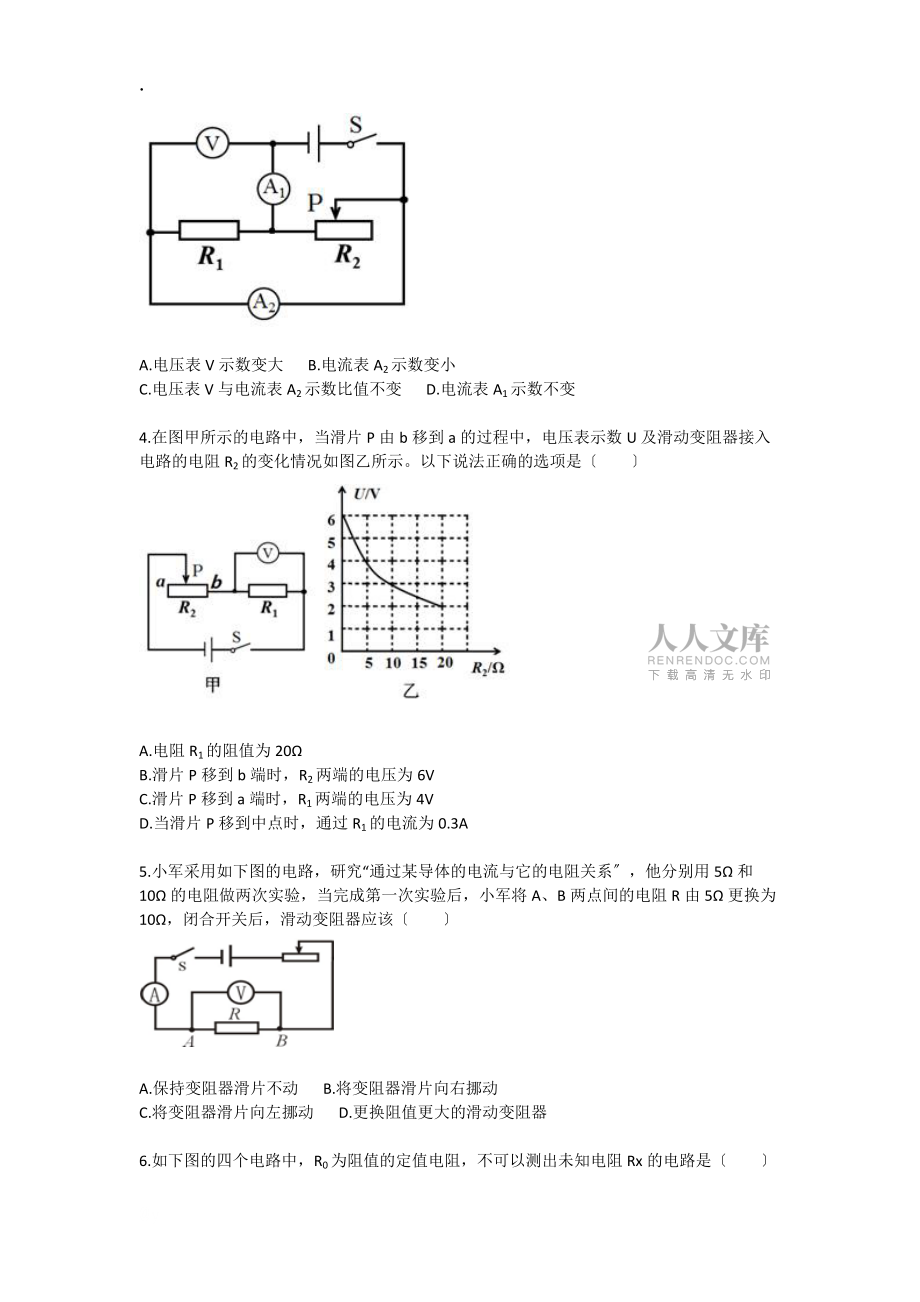

2、压表V示数变大 B.电流表A2示数变小 C.电压表V与电流表A2示数比值不变 D.电流表A1示数不变 4.在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。以下说法正确的选项是 A.电阻R1的阻值为20 B.滑片P移到b端时，R2两端的电压为6V C.滑片P移到a端时，R1两端的电压为4V D.当滑片P移到中点时，通过R1的电流为0.3A 5.小军采用如下图的电路，研究“通过某导体的电流与它的电阻关系，他分别用5和10的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5更换为10，闭合开关后，滑动变阻器应该 A.保持

3、变阻器滑片不动 B.将变阻器滑片向右挪动 C.将变阻器滑片向左挪动 D.更换阻值更大的滑动变阻器 6.如下图的四个电路中，R0为阻值的定值电阻，不可以测出未知电阻Rx的电路是 A.B.C.D.7.如下图，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，那么R2的电阻和电源电压分别是 A.10、9V B.20、6V C.20、9V D.10、6V 8.如下图电源电压额定且U=12V，R1=12，R2=6，R3=4，闭合开关S后，电流表A1和A2的示数分别为 A.3A，1A B.3A，3A C.5A，1A D.5A，3A 9.如下图电路中，电源电压不变，当开关S断开，甲乙两表为电流表时，两表的示数之比I甲：I乙=3：5，当开关S闭合时，甲乙两表为电压表时，两表的示数之比为U甲：U乙为 A.2：5 B.3：2 C.5：2 D.5：3 10.如图甲所示的电路中，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I关系图象如图乙所示，那么以下判断正确的选项是 A.电源电压为10V B.定
