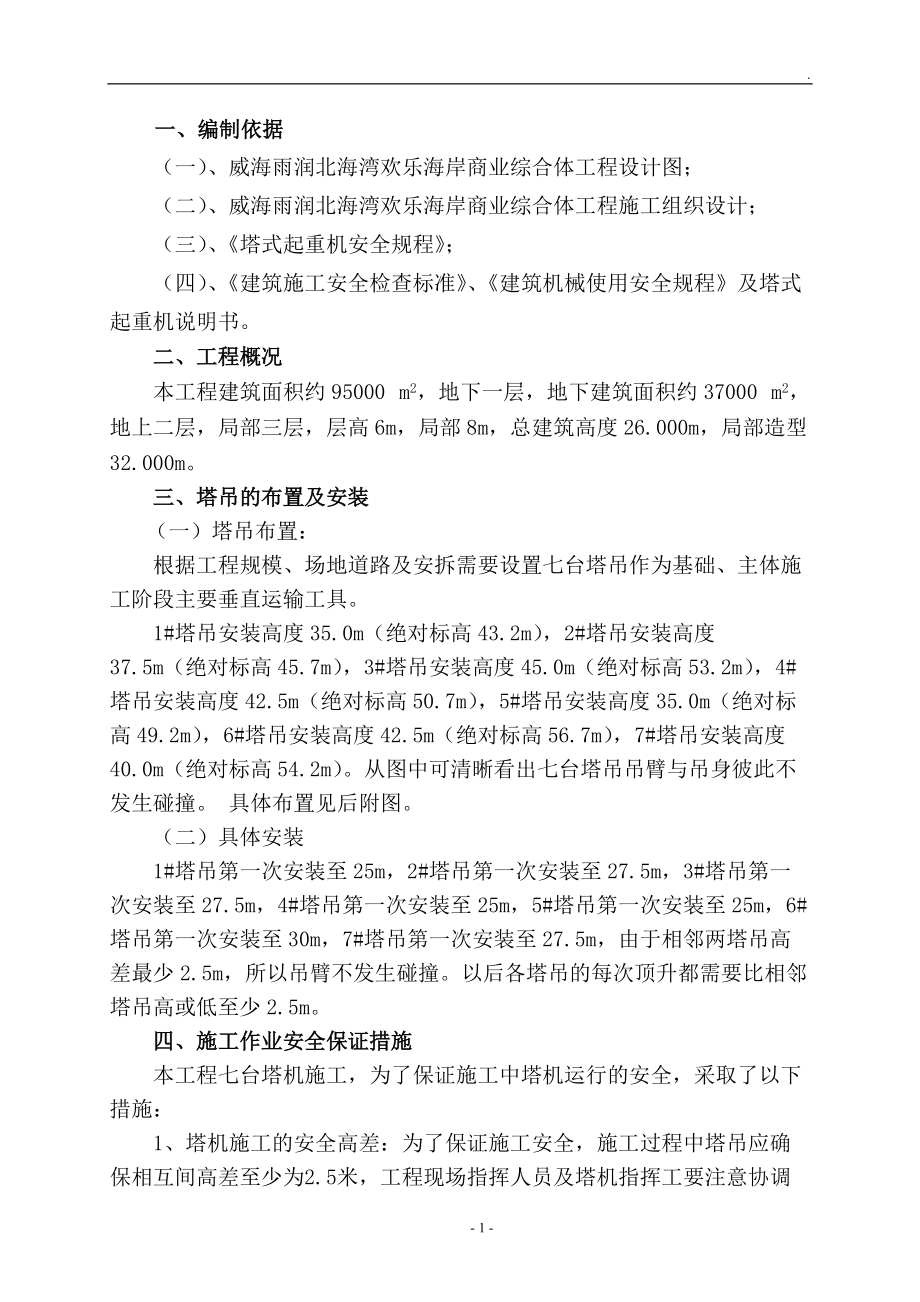

多层框架结构商业综合体塔吊防碰撞施工方案_第1页
多层框架结构商业综合体塔吊防碰撞施工方案_第2页
多层框架结构商业综合体塔吊防碰撞施工方案_第3页
全文预览已结束

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、.一、编制依据（一）、威海雨润北海湾欢乐海岸商业综合体工程设计图；（二）、威海雨润北海湾欢乐海岸商业综合体工程施工组织设计；（三）、塔式起重机安全规程；（四）、建筑施工安全检查标准、建筑机械使用安全规程及塔式起重机说明书。二、工程概况本工程建筑面积约95000 m2，地下一层，地下建筑面积约37000 m2，地上二层，局部三层，层高6m，局部8m，总建筑高度26.000m，局部造型32.000m。三、塔吊的布置及安装（一）塔吊布置：根据工程规模、场地道路及安拆需要设置七台塔吊作为基础、主体施工阶段主要垂直运输工具。1#塔吊安装高度35.0m（绝对标高43.2m），2#塔吊安装高度37.5m（绝

2、对标高45.7m），3#塔吊安装高度45.0m（绝对标高53.2m），4#塔吊安装高度42.5m（绝对标高50.7m），5#塔吊安装高度35.0m（绝对标高49.2m），6#塔吊安装高度42.5m（绝对标高56.7m），7#塔吊安装高度40.0m（绝对标高54.2m）。从图中可清晰看出七台塔吊吊臂与吊身彼此不发生碰撞。 具体布置见后附图。 （二）具体安装1#塔吊第一次安装至25m，2#塔吊第一次安装至27.5m，3#塔吊第一次安装至27.5m，4#塔吊第一次安装至25m，5#塔吊第一次安装至25m，6#塔吊第一次安装至30m，7#塔吊第一次安装至27.5m，由于相邻两塔吊高差最少2.5m，所以

3、吊臂不发生碰撞。以后各塔吊的每次顶升都需要比相邻塔吊高或低至少2.5m。 四、施工作业安全保证措施本工程七台塔机施工，为了保证施工中塔机运行的安全，采取了以下措施：1、塔机施工的安全高差：为了保证施工安全，施工过程中塔吊应确保相互间高差至少为2.5米，工程现场指挥人员及塔机指挥工要注意协调各塔机施工。2、非交叉作业时各塔机在吊物回转塔臂时要缓慢运行，同时注意其它塔吊的吊物运行，塔吊作业中，塔机司机注意力必须高度集中，在确保安全的情况下方可回转方向。同时必须严格遵守塔式起重机安全使用规程，严禁超载，设起重力矩限位器。每天上班之前必须对塔吊司机进行严格的塔吊作业安全技术交底，并做好记录。3、同时交叉作业时，各塔机必须将吊物收回至距其塔吊吊身5.5米以内，然后再旋转作业。4、吊物尽可能避开交叉作业，适当调整回转方向，高位塔吊应照应低位塔吊。5、各塔吊在相应的方向设置固定铁锚，在非作业时或下班后将塔机固定在铁锚上，铁锚安装在建筑物上，并且安装牢固。6、各塔顶设置红色信号灯，夜间作业必须全部打开。下班作业停机后，信号工应挂牢吊钩绳索，切断电源打开红色信号灯。7、为了确保安全，塔机必须定期进行检查维
