换色器使用说明

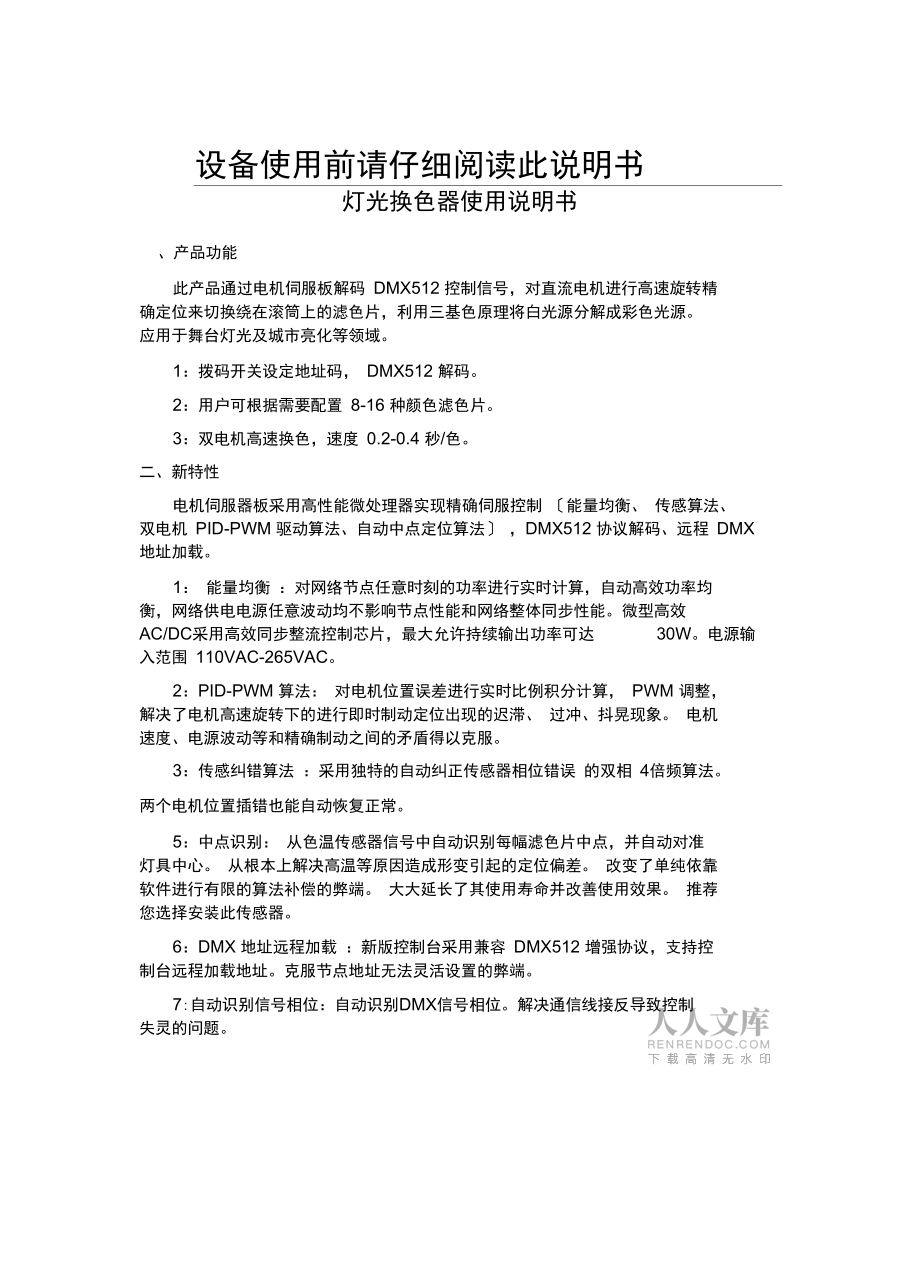

1、灯光换色器使用说明书设备使用前请仔细阅读此说明书灯光换色器使用说明书、产品功能此产品通过电机伺服板解码 DMX512 控制信号，对直流电机进行高速旋转精 确定位来切换绕在滚筒上的滤色片，利用三基色原理将白光源分解成彩色光源。 应用于舞台灯光及城市亮化等领域。1：拨码开关设定地址码， DMX512 解码。2：用户可根据需要配置 8-16 种颜色滤色片。3：双电机高速换色，速度 0.2-0.4 秒/色。二、新特性电机伺服器板采用高性能微处理器实现精确伺服控制 能量均衡、 传感算法、 双电机 PID-PWM 驱动算法、自动中点定位算法 ，DMX512 协议解码、远程 DMX 地址加载。1： 能量均衡

2、 ：对网络节点任意时刻的功率进行实时计算，自动高效功率均 衡，网络供电电源任意波动均不影响节点性能和网络整体同步性能。微型高效 AC/DC采用高效同步整流控制芯片，最大允许持续输出功率可达30W。电源输入范围 110VAC-265VAC。2：PID-PWM 算法： 对电机位置误差进行实时比例积分计算， PWM 调整， 解决了电机高速旋转下的进行即时制动定位出现的迟滞、 过冲、抖晃现象。 电机 速度、电源波动等和精确制动之间的矛盾得以克服。3：传感纠错算法 ：采用独特的自动纠正传感器相位错误 的双相 4倍频算法。 两个电机位置插错也能自动恢复正常。5：中点识别： 从色温传感器信号中自动识别每幅滤

3、色片中点，并自动对准 灯具中心。 从根本上解决高温等原因造成形变引起的定位偏差。 改变了单纯依靠 软件进行有限的算法补偿的弊端。 大大延长了其使用寿命并改善使用效果。 推荐 您选择安装此传感器。6：DMX 地址远程加载 ：新版控制台采用兼容 DMX512 增强协议，支持控 制台远程加载地址。克服节点地址无法灵活设置的弊端。7:自动识别信号相位：自动识别DMX信号相位。解决通信线接反导致控制 失灵的问题。三、型号规格1:210型产品口径：210mm适用灯具：全系列成像灯，全系列PAR灯，1KW/2KW聚光/柔光，电影聚光/柔光，高效聚光/柔光灯等。外框尺寸：宽 34 0mm 高370 mm色标序

4、号：滤色片自右向左排列安装八色：白色艳黄 508中红105金琥珀405桃红212深绿602深天蓝807深蓝802十色：白色艳黄 508中红105金琥珀405桃红212深绿602深天蓝 807深蓝802 艳玫瑰205豌豆绿 60711深红青莲 907整机重量：1Kg平均功率：6W2：330型330适用灯具图片产品口径：330mm适用灯具：1KW/2KWI台回光、电影回光、高效舞台回光、高效电影回光灯等外框尺寸：宽415mm 高 458mm色标序号：同210型整机重量：1.5Kg平均功率：8W3:400 型400适用灯具图片产品口径：400mm适用灯型：3KW至5KW舞台回光灯、电影回光灯高效回光

5、灯、高效电影回光灯等 外框尺寸：宽 515mm 高560mm色标序号：同210型整机重量：2Kg 平均功率：10W4：430 型产品口径430mm430适用灯具图片适用灯具 外框尺寸 色标序号 整机重量 平均功率1KW 1.25KW 2KW天幕云灯、天排灯、地排灯等宽 545mm 高 458mm同210型2Kg12W四、安装调试灯具焦距调整好后，将框架挂钩与灯具挂钩紧扣，并锁紧紧固丝扣，系好保 险绳锁扣，防止脱落。根据需求设置地址码，连接 XLR5电缆到前一换色器或分配器或控制台。确 认无误后即可通电。指示灯常亮表示无信号，闪烁表示有信号。采用5位拨码开关1, 2, 3, 4, 5位拨到ON位置时分别代表数字1、2、4、 8、16。地址码为五位数字之和。全为 0时那么被自动转换为32。采用新型3位十进制拨码开关时，那么直接按拨码开关上的+，-键拨地址码。新版本的控制台支持在控制台上根据换色器产品序列号来设置地址码。五、组网图示XLR-5插头引脚功能：2 : DMX- 3： DMX+ 4： 220VAC 5： 220VAC六、考前须知1演出结束后耽误您10分钟珍贵时间，控制台运行自动模式，可以有效对滤色 片散热，延长滤色片使用寿命。2结束使用后将全部换色器恢复到第一色。3安装了中点识别
