第20分册接地装置运维细则（国网江西）

1、规章制度编号：国网（运检/4）*-2016 国家电网公司变电运维管理通用细则 第20分册 接地装置运维细则 国家电网公司二一六年一月目录前 言II1 运行规定11.1 一般规定12 巡视12.1 例行巡视12.2 全面巡视12.3 特殊巡视13 维护13.1 接地网开挖抽检13.2 接地引下线维护23.3 接地导通测试24 典型故障和异常处理24.1 接地引下线接地不良2前 言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工

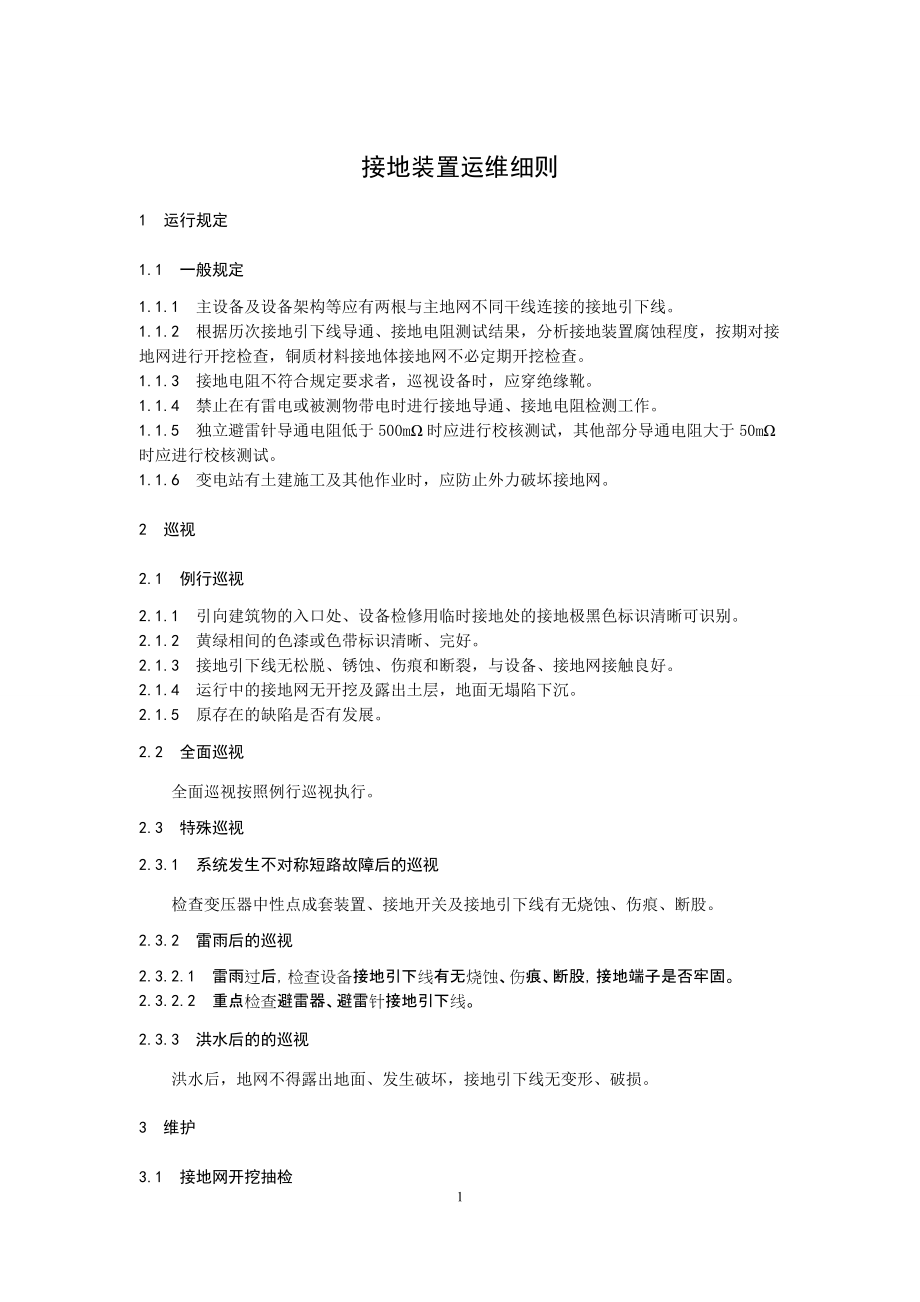

2、作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。经反复征求意见，于2016年*月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本册是依据国家电网公司变电运维管理通用细则编制的第20分册接地装置运维细则，适用于35kV及以上变电站接地装置。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位：*、*。本细则主要起草人：*、*。I接地装置运维细则1 运行规定1.1 一般规定1.1.1 主设备及设备架构等应有两根与主地网不同干线连接的接地引下线。1.1.2 根据历次接地引下线

3、导通、接地电阻测试结果，分析接地装置腐蚀程度，按期对接地网进行开挖检查，铜质材料接地体接地网不必定期开挖检查。1.1.3 接地电阻不符合规定要求者，巡视设备时，应穿绝缘靴。1.1.4 禁止在有雷电或被测物带电时进行接地导通、接地电阻检测工作。1.1.5 独立避雷针导通电阻低于500m时应进行校核测试，其他部分导通电阻大于50m时应进行校核测试。1.1.6 变电站有土建施工及其他作业时，应防止外力破坏接地网。2 巡视2.1 例行巡视2.1.1 引向建筑物的入口处、设备检修用临时接地处的接地极黑色标识清晰可识别。2.1.2 黄绿相间的色漆或色带标识清晰、完好。2.1.3 接地引下线无松脱、锈蚀、伤

4、痕和断裂，与设备、接地网接触良好。2.1.4 运行中的接地网无开挖及露出土层，地面无塌陷下沉。2.1.5 原存在的缺陷是否有发展。2.2 全面巡视全面巡视按照例行巡视执行。2.3 特殊巡视2.3.1 系统发生不对称短路故障后的巡视检查变压器中性点成套装置、接地开关及接地引下线有无烧蚀、伤痕、断股。2.3.2 雷雨后的巡视2.3.2.1 雷雨过后，检查设备接地引下线有无烧蚀、伤痕、断股，接地端子是否牢固。2.3.2.2 重点检查避雷器、避雷针接地引下线。2.3.3 洪水后的的巡视洪水后，地网不得露出地面、发生破坏，接地引下线无变形、破损。3 维护3.1 接地网开挖抽检3.1.1 新建接地网运行1

5、0年应开挖检查，以后每5年，以及必要时开挖检查。3.1.2 检查接地体腐蚀情况。3.2 接地引下线维护3.2.1 接地引下线锈蚀，色标脱落、变色，应及时进行处理。3.2.2 检查接地引下线连接螺栓、压接件。3.3 接地导通测试3.3.1 测试周期：独立避雷针每年一次；其他设备、设施，220kV及以上变电站每年一次，110（66）kV变电站每三年一次，35kV变电站每4年一次。应在雷雨季节前开展接地导通测试。3.3.2 测试范围：各个电压等级的场区之间；各高压和低压设备，包括构架、端子箱、汇控箱、电源箱等设备引下线，主控楼及内部各接地干线，场区内和附近的通信及内部各接地干线，独立避雷针及微波塔与主接地网之间，其他必要部分与主接地网之间。3.3.3 测试前应对基准点及被测点表面的氧化层进行处理。4 典型故障和异常处理4.1 接地引下线接地不良4.1.1 现象4.1.1.1 接地引下线连接螺栓、焊接部位松动，或存在烧伤、断裂、严重腐蚀。4.1.1.2 接地导通测试值超标。4.1.2 处理原则4.1.2.1 检查接地引下线有无松动、腐蚀、烧伤。4.1.2.2 若接地连接螺栓松动，应紧固或更换连接螺栓、压接件，加防松垫片。4.1.2.3 若接地引下线烧伤、
