创远扫频仪测试设备和注意事项0610

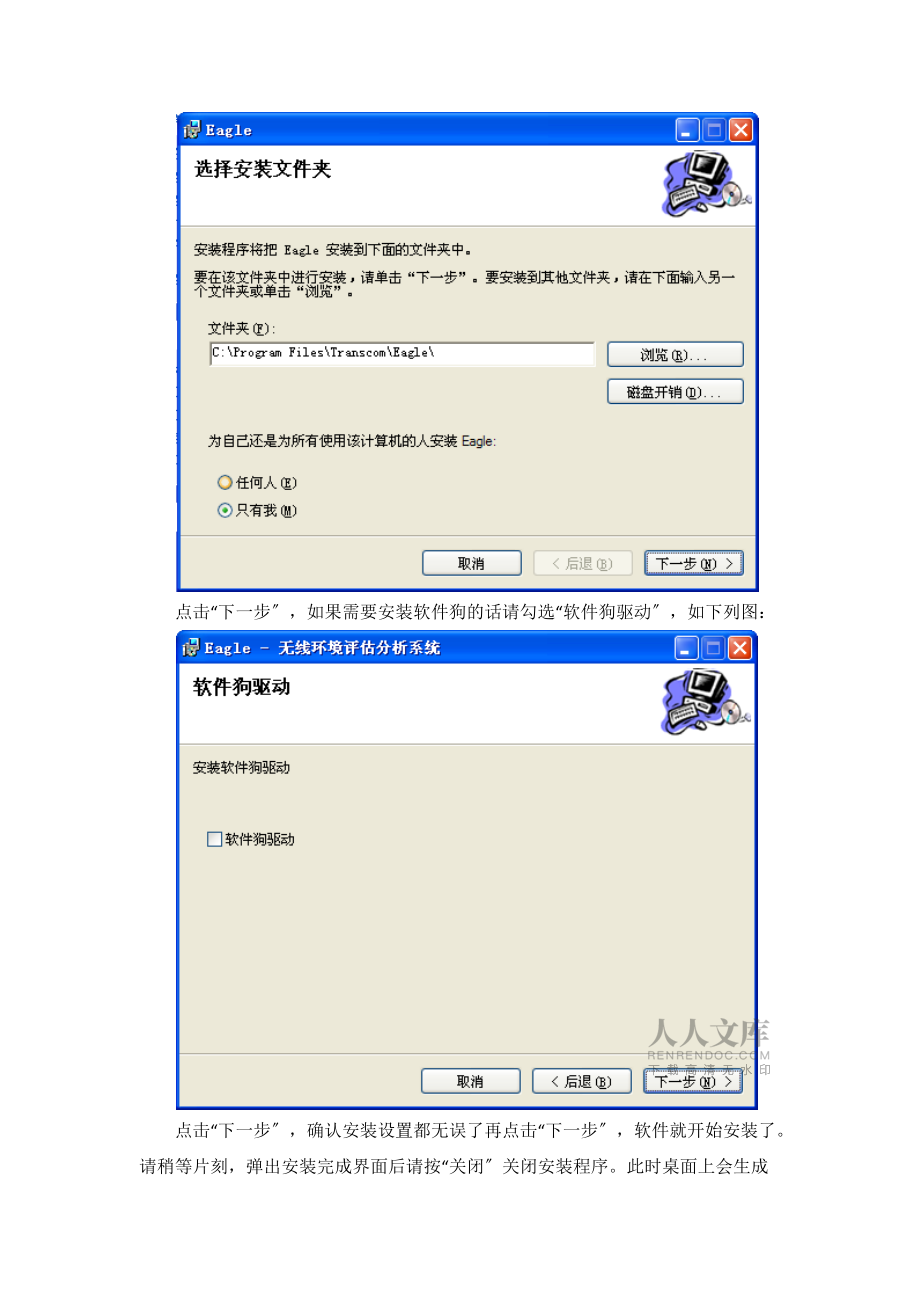

1、创远扫频仪测试设备和考前须知按照省公司测试方案，7月将展开新一轮网格扫频，本次扫频将会把扫频设备全部换为创远三网扫频仪。因为本轮中所使用的设备为新设备，并且还会增加LTE的扫频。请各位认真阅读以下内容。1、 软件安装和运行将“Eagle无线环境评估分析系统软件安装光盘插入光驱，浏览光驱内的文件，翻开文件夹找到Eagle.msi应用文件，双击该应用文件运行安装程序，开始软件的安装：点击“下一步，设置安装路径和使用权限，如下列图：点击“下一步，如果需要安装软件狗的话请勾选“软件狗驱动，如下列图：点击“下一步，确认安装设置都无误了再点击“下一步，软件就开始安装了。请稍等片刻，弹出安装完成界面后请按“

2、关闭关闭安装程序。此时桌面上会生成“Eagle无线环境评估分析系统的快捷方式，如下列图：同时可以在PC的设备管理器内看到扫频接收机的栏目：以及软件狗的驱动工程：请注意，PC端本地连接IP地址设置勿与扫频仪地址相同，否那么会由于IP地址冲突无法连接设备。如有冲突，请及时更改本地连接IP地址，建议设置为与默认地址不冲突的其他IP地址，如192.168.1.111，子网掩码默认255.255.255.0即可。A型设备IP地址需设为192.168.0.1112、 配置测试方案点击“文件下拉菜单中的“新建工程命令或者直接在工具栏中点击图标来创立新的测试工程。 然后点击“文件下拉菜单中的“工程属性命令或者

3、直接在工具栏中点击图标来设置新工程的属性。将会弹出工程属性对话框，如下列图：单击“新增设备图标会弹出下拉菜单：选择TRANSCOM Scanner以后会弹出设备配置对话框，如下列图：除非特殊情况要使用外接GPS，一般我们默认选择使用内置GPS功能，连接类型选择USB连接。点击确定完成该对话框，发现我们连接的设备已经出现在设备列表中了：双击选中的设备或者点击“配置测试脚本图标，将会弹出脚本配置对话框，如下列图：GSM测试模板设置点击“新增脚本下拉键图标弹出下拉菜单，将会出现可选测量脚本选择GSM CCH测量：选择900频段，按住Ctrl拉动鼠标，选择195频点，最强BCCH数为48。高级设置中勾

4、选高速测量模式，门限设置在-100dbm，其他均不勾选。按照上述再建立多一个GSM1800频段模板，频点为512636、740852，最强BCCH数为48。高级设置与900频段一样。TD测试模板设置点击“新增脚本下拉键图标弹出下拉菜单，将会出现可选测量脚本选择TD-SCDMA，选择小区测量模板。频段选择TD-SCDMA Chinese 2000 band,最强导频数32，排序字段PCCPCH RSCP,频点共9个：10055、10063、10071、10080、10088、10096、10104、10112、10120。消息菜单中均不勾选。TD-LTE测试模板设置点击“新增脚本下拉键图标弹出下

5、拉菜单，将会出现可选测量脚本选择TD-LTE，选择小区测量模板。TD-LTE总共3个频段5个频点，每个频段需配置一个测试模板。D频段TD-LTE 2600 band频点37900、38100，F频段TD-LTE 1900 band频点38350，E频段TD-LTE 2300 band频点39050,39250，其他选项默认，消息菜单不勾选，如下列图：3、 导入扫频测试底图双击软件左手边树状图靠最下方中的地图图标，弹出地图窗口，在图层管理按钮中添加测试用的底图和58网格图层，随后测试中用作导航和对信号强度的监测，当图层成功导入后按保存GST文件，以后翻开工程就会随之翻开，如下列图：4、 保存和调

6、用工程点击“文件下拉菜单中的“保存工程命令或者直接点击工具栏中的图标可以保存当前工程到用户指定的路径，保存文件的格式为Eagle Workspace File.ewf文件。点击“文件下拉菜单中的“翻开工程命令或者直接点击工具栏中的图标可以调用以前保存的工程文件。5、 开始测试完成工程属性配置以后就可以开始测试了。点击上方工具栏中连接设备图标，成功连接上后开始测试按钮变为绿色，点击后开始进行测试。6、 监测信号强度和所跑路段GSM监测，选取左边树状图中RxLev前的“+翻开，右键选择第三个Best server RxLev ,点击在地图中显示。随后在右边主窗口中会弹出刚刚导入的地图，并显示GPS

7、，在GPS点旁会显示实时信号强度。TD-SCDMA监测，与GSM方法相似，只不过是选取PCCPCH RSCP中的Best server PCCPCH RSP TD-LTE监测，选取PSS RP中的Best server PSS RP 。7、 停止测试、合并数据扫频测试完成后点击与开始记录按钮同一位置的停止记录按钮，随后按断开连接按钮。在整个测试过程可能会出现多个数据情况，届时请相关人员把数据合并后再发出数据。数据合并方法详细如下：点击上方导航栏中工具，并选合并数据，弹出下列图窗口。点击增加按钮选取要合并的数据，之后浏览选择导出数据位置，然后合并。8、 拆分扫频业务由于创远扫频仪连接只有一条网线

8、，所以三个扫频业务只得出一个.bin数据。而我们要把数据转换成集团ASPS文件，因此要对原始数据进行业务拆分。创远扫频软件安装时会自动安装数据拆分的软件，双击翻开后如下列图：点击增加选取要拆分业务的原始数据，选择网格制式，其他均默认，浏览导出位置，最后点击导出。G网和T网是TXT文件，LTE是CSV文件。9、 考前须知1、 (1) 测试过程中, 天线和GPS是否拧紧,一定要把天线和GPS放车顶,摆好位置2、 (2) 测试过程中,要注意查看,是否有GPS经纬度,轨迹是否正常且无漂移3、 (3) 测试过程中,要注意查看,扫到的最优电平是否正常(不会偏低),一般在-35到-65dBm波动，地图窗口中

9、GPS打点会显示。4、 (4) 测试时需要带一部TD测试终端8142和GSM tems测试终端进行性能比照测试，信号强度差距较大时请多与多台测试终端进行比照方下:【G和T】5、 地点1: :-66 扫频仪:-60 那么该偏置值:-6 ( -扫频仪=偏置值)6、 地点2: :-70 扫频仪:-65 那么该偏置值:-57、 地点3: :-50 扫频仪:-43 那么该偏置值:-78、 三个偏置值求平均得出该网格的平均偏置值为:-6 9、 注:至少取三个不同地点取值求平均10、 (5) 检查模板是否正确,扫频频点是否正确,有无错误或遗漏(G网333个,T网9个,LTE5个)11、 (6) 测试过程中,

10、要保证GSM、TD、LTE正常进行测试,有问题及时处理.(G网、T网LTE都会实时刷新)12、 (7) 测试过程要保证渗透率90%以上13、 (8) 测试完一个网格后,一定要回放G网、T网、LTE轨迹,渗透率达标后才能离开,否那么请补漏!【导入数据前，这里必须从软件中删除之前导入的旧数据。不懂的可咨询招俊锋】14、 (9) 每天测完扫频后最快速度发数据和平均偏置值给数据负责人: 鼎利梁杰亮和招俊锋15、 邮箱: 13672799197139 和411988881qq 16、 注:每个网格合并并命名好的数据: 如下:17、

11、   按每个网格合并好的数据G网和T网，需要重命名18、                       命名方式：G-日期-区号-网格19、

12、  G网，7月6日，网格23： G-0706-0020-0023   合并好并命名好20、                       T 网，7月9日，网格35： T-0709-0020-0035   合并好并命名好21、 LTE，7月10日，网格45：LTE-0710-0020-0045 合并好并命名好22、 测试前,必须携带逆变器(给扫频仪供电用),如测试过程中

13、,如电脑需要充电,请自行准备好电池或是排插.23、 由于创远扫频仪配件较多请各区域测试前后清点设备，使用时保护好设备，测试完成后把线绕好并放置好相关设备，如有出现遗失或损坏需承当赔偿。特别注意创远扫频仪是有测试软件狗，这个一定要小心保管。10、 以往扫频总结扫频开始前：1、    扫频测试人员安排，建议各区安排之前负责过扫频的同事。/TD、2G协商好出每个网格一个测试员即可。2、    根据测试方案提前一天联系司机，确定时间、地点。测试方案见附件。/明天上午开始，具体测试方案晚点发出，请留意邮件。3、

14、; 设置好扫频模板，特别注意：t网添加好9个频点10055、10063、10071、10080、10088、10096、10104、10112、10120。gsm频点: 195,512636,740852。LTE 5个频点F频段38350，D频段37900、38100，E频段39050、392505、    确定天线和gps拧紧、设备连接上电脑，gps有轨迹，t、g网信号强度在-70db或以上，LTE在-85db或以上天线和gps一定要放在车顶。6、    软件配置有误必定会浪费人力物力，请再次检查模板设置是否正确，特别是扫频频点是否

15、正确,有无错误或遗漏(g网333个,t网9个，LTE 5个频点)。7、    须携带逆变器给扫频仪供电用),如果电脑也需要充电,请自行准备好电池或是排插。8、    扫频开始前记录一次2g和td的偏置值，其中，t网8142终端切记要加上衰减器后再记录。偏置值=终端信号强度-扫频仪信号强度。 扫频测试中：1、    关注设备与电脑之间连接有没有丧失，可以分别通过表格方式和地图轨迹判断，并且可以实时监控gps工作情况和信号强度。2、    测试过程中,要注意查看,是否有

16、gps经纬度,轨迹是否正常且无漂移。3、    测试过程中,要注意查看,扫到的最优电平是否正常,一般在-35到-65dbm波动4、    测试过程中,要保证三网正常进行测试,有问题及时处理(三网都会实时刷新记录)。5、    网格渗透率要求保证在90%以上，所以每个网格道路、高速都要求跑完。根据1月份各网格的渗透率，审核分析发现仍有不少网格能够继续提升渗透率，具体请查看附件。后续假设省公司通报某些网格渗透率缺乏,将视情况直接参加到本月相应公司的工作有效性考核扣分项里面，请各区务必重视。6、    扫频测试过程中记录一次2g和td的偏置值，其中，t网8142终端切记要加上衰减器后再记录。偏置值=终端信号强度-扫频仪信号强度。  扫频测试后：1、    扫频完成后再记录一次偏置值，取3次偏置值的平均，在提交数据时一并反应。2、    测试完一个网格后,一定要回放三网轨迹,检查渗透率达标后才能离开,否那么请补扫，以免影响整体进度。注意：导入数据回放前，必须在软件中先删除之前导入的旧数据。如有不清楚的可咨询招俊锋
