如何精确提取revit模型中柱、梁、板的工程量

1、郑州高铁站东广场BIM小组用REVIT模型精确提取柱、梁、板工程量一、项目简介郑州综合交通枢纽地下交通工程（东广场）位于郑州东站站房东侧，长途汽车站南侧。107国道以东、圃田西路以西、动力南路与动力北路之间的东广场地块内，周边用地主要为二类居住用地、行政办公用地以及商业金融用地。107国道从东广场西侧下穿，地铁1号线郑州东站至博学路站盾构区间从东广场地块中部穿过。总建筑面积113367.8其中地下一层建筑面积为36510.6m地下二层（停车场）建筑面积为38428.6itf、地下三层（停车场）建筑面积为38428.6m2o主要结构类型为钢筋混凝土结构。二、BIM小组介绍本项目BIM小组成员有施

2、工单位中铁21局、BIM咨询服务单位河南金途建筑信息技术有限公司组成。其中河南金途建筑信息技术有限公司是一家专注于提供BIM技术咨询服务的公司，是河南省首批独立的第三方专业咨询服务机构，拥有大批具有施工经验及BIM应用经验的工程师；中铁二十一局集团有限公司，隶属于国务院国资委中国铁建股份有限公司，是集工程建设、科研开发、房地产开发、矿产资源开发、商贸经营等于一体的国有特大型建筑施工企业集团。两家合作可谓强强联合。三、如何精确提取结构柱的工程量东广场项目使用的主要建模软件是市场上主流的BIM应用软件，欧特克公司开发的REVIT,熟知这款软件白人大概都了解Revit模型板扣减柱、板扣减梁等扣减规则

3、是不符合国内算量要求的。为了解决板扣减柱这个难题，我们是对revit自带的结构柱族做了参数修改，设置了柱高的报告参数、柱截面面积、柱体积等参数。欧特克给出报告参数解释：报告参数是一种参数类型，其值由族模型中的特定尺寸标注来确定。报告参数可从几何图形条件中提取值，然后使用它向公式报告数据或用作明细表参数。也就是说我们设置了柱高的报告参数后，其值是不受板剪切影响的。结构柱族参数及明细表如下图：名梅面百囿近侬播on.wnw静.型碓二I犁助亘匚ittj(Q消应用闿期助on四、如何精确提取结构梁的工程量在revit中结构梁是剪切结构柱的，而且软件在明细表字段里也可以提取剪切长度，所以我们要想精确提取结构

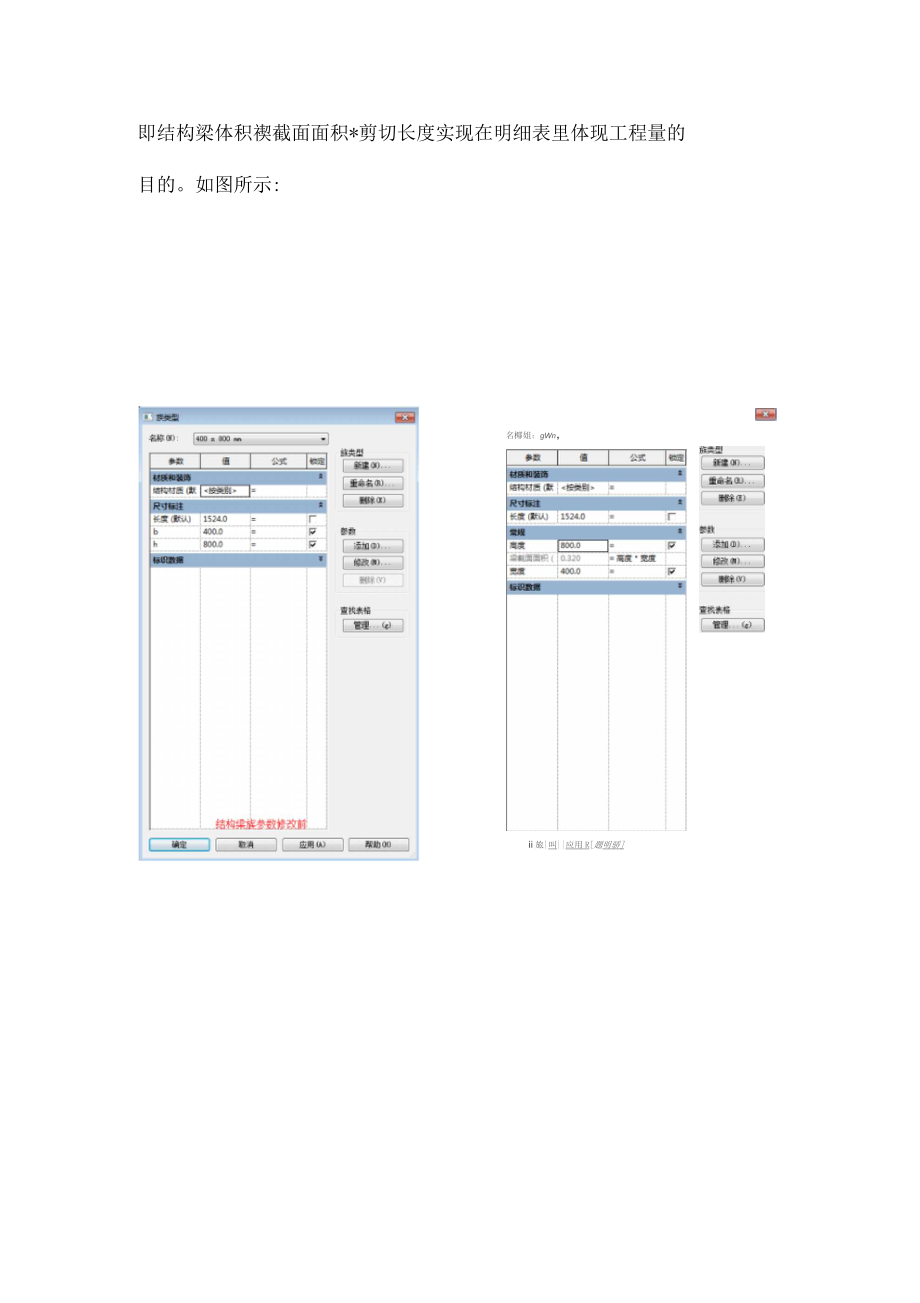

4、梁的工程量就可以考虑在参数里加入结构梁截面面积这个参数，然后通过设置计算值公式即结构梁体积禊截面面积*剪切长度实现在明细表里体现工程量的目的。如图所示:名椰姐：gWn，ii旅|叫|应用R题明骄SS明军衰屋性外飒添加（X）-删除取米加垂数的一:一讦算值值J7.、结构松架骗娟国3J删除心选择可用的手段伊）：明细表享演砥顺序排列IGF编辑cn.上移顿:包含雄援文件中的图元MJ嘀定取消vB_结均构架明细表）C口很明显皓梅维的实际体积是大T陵板到何后的体耙五、如何精确提取板的工程量当时我们考虑了两种方法来实现精确提取板的工程量。第一种方法：结构板的板线只画到结构梁和结构柱的边缘，即避免结构板与结构梁和结构柱重合。这种方法可以很精确的提取结构板的工程量，但是太耗时间和精力，如果建筑物面积小、结构梁和结构柱不密集的话可以用此方法。第二种方法：就是通过结构梁和结构柱的族参数修改
