龙门吊基础专项施工方案

1、. 40吨龙门吊轨道基础梁施工方案一、工程概况1、本工程为依安站货场跨货7线40吨龙门吊走行轨基础工程。位置在依安货场西大门对面。2、工期要求：施工日期2014年9月1日10月15日。二、编制依据依安货场龙门吊走行轨基础设计图及相应施工验收规范。三、施工准备及情况说明1、龙门吊行走轨范围该龙门吊行走轨基础长度为200m，跨度30.0m，轴距8.5m，轮距1.4m。7号线龙门吊按40吨门式起重机设计。2、具体要求龙门吊基础采用砼条形基础，基础总长度为200m，以新建硬化地面为基准基础挖深为3m。分为8段，靠近两头车档的为25米长，中间6段位25m。每段基础梁在靠缝一端缩短15mm，使两段梁之间形

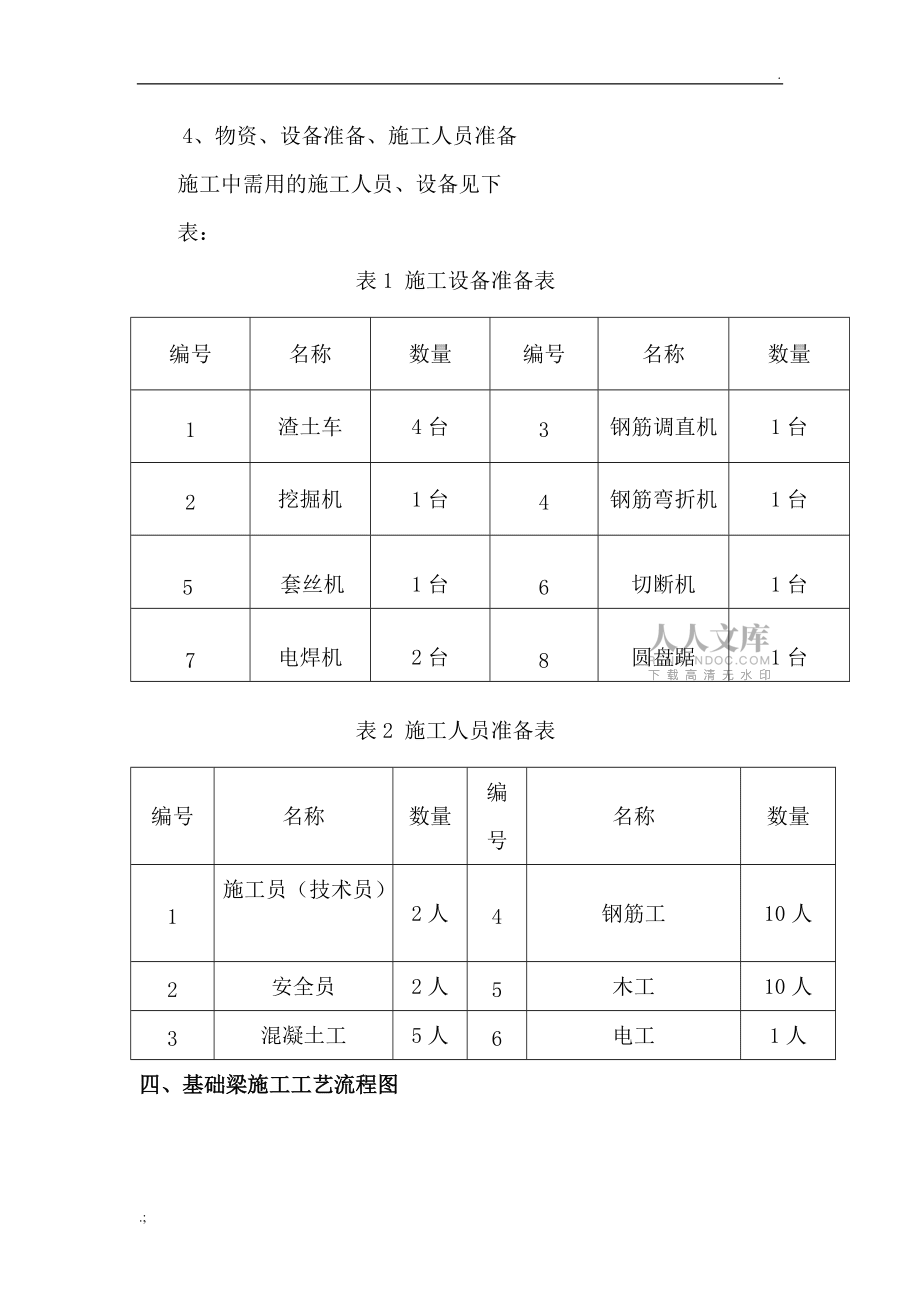

2、成30mm伸缩缝。伸缩缝内填沥青木板。钢筋砼构件采用C35钢筋砼现浇，钢筋采用HPB300；HRB400，砼保护层为45mm。钢筋砼下面为C30混凝土基础500mm厚，两者之间设置连接钢筋。 3、基础梁预埋件在基础梁施工时要预埋22的地脚螺栓，此螺栓在安装轨道时与轨道扣板连接固定轨道，纵向间距为500，横向中心间距为220。4、物资、设备准备、施工人员准备施工中需用的施工人员、设备见下表：表1 施工设备准备表编号名称数量编号名称数量1渣土车4台 3钢筋调直机1台2挖掘机1台4钢筋弯折机1台5套丝机1台6切断机1台7电焊机2台8圆盘踞1台表2 施工人员准备表编号名称数量编号名称数量1施工员（技术

3、员）2人4钢筋工10人2安全员2人5木工10人3混凝土工5人6电工1人四、基础梁施工工艺流程图钢筋制作钢筋进场检验预埋基础梁螺栓商品混凝土运输养 护基础梁钢筋安装拆 模浇筑混凝土立 模混凝土基础施工人工清槽、换填砂夹碎石测量放线、机械开挖沟槽 五、基础梁施工技术控制要点1、测量放样测量放样要严格按照技术准备放样。2、开挖沟槽 沟槽施工作业平台小，工序衔接紧密。开挖沟槽时，考虑到机械开挖的方便及支立模板要求，按1:0.75放坡，用石灰洒好边线后用挖掘机进行开挖，开挖的深度应高于基础梁底面标高20，留够人工清理面。提前做好排水沟和集水井及时排除积水。3、人工清理基地底 沟槽开挖完成，及时测量基底标

4、高，确定应清理的高度后，安排施工人员清理基底，依次清理到位；以保证设计要求埋置深度，然后对基底位置进行复测，检查基底偏位情况。基底检测合格后方能进行下一道工序施工。4、钢筋加工与安装（1）、钢筋制作前必须除锈，钢筋的表面应该洁净，油渍，漆垢、和铁锈应立即清除干净。在焊接前，水锈应清除。钢筋应平直，无局部曲折，成盘的和弯曲的钢筋均应该调直。（2）、钢筋接头采用直螺纹连接，完整丝扣9扣。同一施工条件下，采用同一批材料的同等级、同型式、同规格接头，以500个为一验收批进行检验和验收，不足500个也为一验收批。每一批抽取3个试件作单向拉伸试验。 （3）、在浇注砼之前，应对已安装好的钢筋检查，填写检查记

5、录，如有误差应及时纠正，并向监理工程师报验进行隐蔽验收，合格后方可进行下道工序。（4）基础梁钢筋加工严格按照施工图加工。5、砼施工 施工基础梁砼前要用钢刷将钢筋上的淤泥清洗干净，螺栓丝扣用胶带缠绕保护。基础梁混凝土采用C35商品砼，施工时尽量安排在温度较低时进行，以降低混凝土的入模温度，基础梁混凝土尽量一次浇注完成。 严格按砼配合比通知单进行施工。浇注砼前将沟槽内的杂物清除干净，用清水冲洗模板并对钢筋与预埋螺栓再次进行检查。砼灌注从低处开始逐层扩展升高，并保持水平分层。振捣使用插入式振捣棒（ZN50型振动棒），分层厚度为10cm。振捣棒插入的距离以直线行列控制，间距不得超过作用半径的1.5倍。

6、振捣棒应尽量避免碰撞钢筋，更不得放在钢筋上。振捣棒开动后方可插入砼内，振完后应徐徐提出，不得过快或停转后再拔出机头，以免留下孔洞。振捣棒应稍插入下层使两层结合成一体。振捣合格的要求：砼停止下沉，无气泡上升，表面平坦、无翻浆。砼浇注应连续进行，如因故间歇不应超过允许间歇时间，以免在前层砼初凝前将本层振捣完毕。6、砼收面砼面初凝成后立即用粗抹光机抹光。边角等局部抹光机打磨不到之处可用木抹子抹光，将凸出石子或不光之处抹平。最后用靠尺板检查砼面平整度，符合要求后用木抹子人工抹光。7、养生 砼养护采用塑料布覆盖洒水养护，保证湿润养生时间不少于7d。六、质量保证措施1、制度保证严格按ISO9001质量体系

7、的要求建立现场质量保证体系，认真执行质量程序文件，统筹组织协调各项工作，严密进行质量监控，实施信息化施工。从组织措施、管理措施和控制措施三方面严格入手保证工程质量。在单位工程的分部、分项、施工工序技术上严格把关，以达到工程质量创优规划目标的实现。制定严格的质量制度建立开工前的技术交底制度一项工程开工前，必须由主管工程师向全体施工人员进行技术交底，讲清该项工程的设计要求、技术标准、定位方法、几何尺寸、功能作用、施工方法、注意事项以及与其它工程的关系等，使全体人员在彻底明了施工对象的情况下投入施工。建立“五不施工”、“三不交接”制度“五不施工”即：未进行技术交底不施工；图纸和技术要求不清楚不施工；

8、测量桩和资料未经换手复核不施工；材料无合格证或试验不合格者不施工；工程不经检查签证不施工。“三不交接”即：无自检记录不交接；未经专业人员验收合格不交接；施工记录不全不交接。 建立质量自检制度 施工过程中自觉进行自检、互检、交接检，并不定期地组织质量检查，严格奖罚制度，确保创优目标的实现。 严格执行队旬检、项目部月检的日常抽检制度，并严格按照优质工程的标准进行对照检查。 凡属隐蔽工程项目，首先由班组、施工队、项目部逐级进行检查，检验合格后会同监理工程师一起复检，检查结果填入验收表格，双方签字。 测量资料须经换手复核，交总工程师审核后报监理工程师批准，现场测量基线、水准点及有关标志须定期复测检验，

9、确保测量精度符合规范要求。 任何一项工程完工后，都要进行质量检测，验收检测在项目部内部分两级进行，先由施工队进行全面检测，并认真作好记录，确认质量合格后交项目部审查，并由项目部进行“复检”或“抽检”，确认合格后报监理工程师“复检”或“审批”。 建立严格的“跟踪检测”制度检测工作将按“施工跟检”、“复检”和“抽检”三种方式进行。 建立严格的材料采购、进场验收及管理制度 对采购的原材料、构（配）件、半成品等材料，建立健全进场前检查验收和取样送检制度，杜绝不合格的材料进入现场。 水泥、钢材等其它外购材料必须三证（出厂质量证明文件、检验证报告）齐全，进场后按规定抽检，合格后方可使用。现场设专人收料，不

10、合格材料拒收。施工中若发现不合格材料及时清理出现场。2、保证质量的控制措施工程工艺控制单位工程开工前，认真编制实施性施工组织设计，经监理工程师审批后，严格按照施工组织设计施工；主要分部、分项工程编制施工方案，科学地组织施工；在施工过程中，经常检查施工组织设计及施工方案的落实情况，以确保施工生产正常进行。施工操作控制施工操作者必须具有相应的操作技能，特别是重点部位工程以及专业性强的工种，操作者必须具有相应工种岗位的实践技能，必须做到考核合格、持证上岗；按已明确的质量责任制检查操作者的落实情况，各工序实行操作者挂牌制，促进操作者提高控制施工质量的意识；整个施工过程中，做到施工操作程序化、标准化、规

11、范化，贯穿工前有交底、工中有检查、工后有验收的操作管理方法，确保工程质量。施工过程控制原材料的验证、配合比设计等标准试验及定线测量工作；特殊材料或工艺的试验、研究、论证及报批；施工准备情况的自检自查。进行工序及工艺过程的试验检验控制。纠正不良操作方法，改进和提高落后的工艺水平、控制工程的质量标准；记录、整理施工原始记录；对完工的分项工程或部位进行自检评定，形成自检记录，对自检合格的工程提交转序申请报告；对工程施工过程中出现的各种影响施工和工程质量的情况、问题及时进行协调、改正和处理；对工程出现的质量事故负责按规定的程序和要求进行报告、处理。3、钢筋制安实测项目和容许偏差： 表4 钢筋制安实测项

12、目和容许偏差值表项次检验项目规定值或允许偏差检验方法和频率1受力钢筋间距（mm）±20检查2个断面2箍筋、横向水平钢筋间距（mm）±10检查510个间距3钢筋骨架长度（mm）±10按骨架总数30%抽查4钢筋骨架宽、高（mm）±5按骨架总数30%抽查5保护层厚度（mm）±10沿模板周边检查8处4、基础梁实测项目和容许偏差： 表5 基础梁实测项目和容许偏差值表序号检验项目规定值或允许偏差检验方法和频率1混凝土强度（Mpa）35 Mpa按验收标准2尺寸（mm）±10尺量：长、宽、高检查各2点3顶面高程（mm）±10水准仪：检查5处

13、4轴线偏位（mm）10全站仪或经纬仪：纵、横各测2点5、混凝土养护混凝土浇捣后，覆盖养护是最常用的保温保湿养护方法。主要措施是：应在初凝以后开始覆盖养护，在终凝后开始浇水（12小时后）覆盖物。保证砼的湿润度。正温条件下养护时间应不少于7天。七、施工安全保证措施1、消防保证措施制定并实施严格的消防管理制度，定期组织防火工作检查；建立防火工作档案，发现隐患及时纠正，发现违反规定者予以处罚。工地内的易燃物品仓库内严禁烟火，动用明火实行严格的用火证管理，特种作业人员必须持证上岗，乙炔和氧气两瓶使用时其间距在5m以上，存放时必须封闭隔离。电工、焊工从事电气设备安装和电、气焊切割作业时，应有用火证和灭火用

14、具。用火地点、日期发生变化时，应重新办理用火证。使用电气设备、易燃物品，严格执行防火措施，指定防火责任人，配备灭火器材，确保施工安全。施工工地内严禁吸烟。2、安全交底培训施工人员进入现场必须进行入场安全教育，经考核合格后方可进入现场；作业人员进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣；施工人员要严格遵守操作规程，振捣设备安全可靠；泵送砼浇注时，输送管道头应紧固可靠，不漏浆，安全阀完好，管道支架要牢固，检修时必须卸压；砼振捣时，操作人员必须戴绝缘手套，穿绝缘鞋，防止触电；雨季施工要注意电器设备的防雨、防潮、防触电；振捣棒使用前检查各部位连接牢固，旋转方向正确，清洁；作业转移时，电机电缆线

15、要保持足够的长度和高度，严禁用电缆线拖、拉振捣器；振捣工必须懂得振捣器的安全知识和使用方法，作业后及时清洁设备；振捣器接线必须正确，电机绝缘电阻必须合格，并有可靠的零线保护，必须装设合格漏电保护开关保护；插入式振捣器应2人操作，1人控制振捣器，1人控制电机及开关，棒管弯曲半径不得小于50cm，且不能多于2个弯，振捣棒自然插入、拔出，不能硬插拔或推，不要蛮碰钢筋或模板等硬物。3、防止机械伤害新进场的作业人员，必须首先参加入场安全教育培训，经考试合格后方可上岗，未经教育培训或考试不合格者，不得上岗作业；从事特种作业的人员，必须持证上岗，严禁无证操作，禁止操作与自己无关的机械设备；施工现场禁止吸烟，

16、禁止追逐打闹，禁止酒后作业；施工现场的各种安全防护设施、安全标志等，严禁随意拆除和挪动。发现机械运转异常等现象，应立即停机检修。作业中严禁进行机械检修、加油、更换部件，维修或停机时，必须切断电源，锁好箱门4、地下管线保护、对施工中遇到的各种管线，先探明后施工，施工中做好防护，并做好地下管线的抢修预案。妥善保护各类地下管线，确保公共设施的安全。、铁路管线的迁移和保护按正确要求进行，履行报批手续。5、文明施工措施大力抓好施工现场的文明施工施工现场入口处设置明显的“五牌一图”标牌，按施工总平面布置图设置各种临时设施。现场各种安全警示、指示标识等标牌设置规范，公示项目主要管理人员姓名和监督电话。施工现

17、场临时道路进行路面硬化处理，厚度、强度满足施工和行车要求，周边设排水沟。施工现场内堆放的大宗材料、成品、半成品和机具设备，不得侵占道路及安全防护设施，材料码放整齐，井然有序。各种材料按种类、检验状态正确标识。现场供电线路、设施的安装和使用必须符合规范和安全操作规程。施工机械及车辆按施工总平面图规定的位置与交通疏解安排的线路停放与行驶。定期检验保养、保持清洁整齐。施工场地采用专用金属定型材料进行围挡，围挡高度为2.0m。主要出入口设置密闭大门，建立门卫制度，设专人守卫，进出必须登记。非施工人员不得进入施工现场，实行封闭管理。主要管理人员在现场佩带胸卡，进入现场人员必须戴安全帽。所有坑（洞）口均按规定设置围栏及警示标志。施工过程中，保持施工现场道路畅通，排水与污水处理系统处于良好状态，并设专人随时清除建筑垃圾，保持场容地貌的整洁。
