电动伸缩门与道闸维修

1、电动伸缩门、道闸维修培训资料伸缩门、道闸使用的是 220V 市电 ,不论出现什么故障 ,首先要检查使用的电压是多少伏 ,电压是否稳定。一.不能开、关 (或起、落A.先检查有无市电、保险管有无烧毁,如果保险丝溶断了 ,必须要做全面检查。B.在传达室拔掉地下电缆插头,用万用表 Rx1 挡 ,测量电机红、白、黄三条引线是否相通 , (黄(红与白色 ,电阻应在 15 欧姆左右 ,黄色与红色应在 30 欧姆左右 ,再用R×10K 档测量与其它的线是否有一定的电阻,(主要是检查线与线之间是否会间接性短路。 .红、白、黄三条电机线不通(电阻无穷大 ,再检测机尾接线盒里的红、白、黄色 ,若相通 ,说

2、明地下电缆中红、白、黄断路 ;不相通 :再拆开机罩 ,在门排与机头连接的插头处再测这三条线 ,若相通 ,说明从门排端起至传达室的线断 (包括各插头接触不良在内 ;若还是不通 ,直接测量电机定子线圈是否断路。C.电机引线只有红、黄相通,与白色分别不通 ,查看电机定子是否发烫 .若发烫厉害 ,说明电机热保护停机不能开关 .(豪华无轨门只有红、黄相通 ,因为电子软起动装置在白色线上串有一个可控硅 ,若可控硅开路会出现几秒钟后才起动 ,若不发烫 ,检查20UF 的启动电容是否失效。D.电机良好还是不能开关 ,再测量蓝、绿、灰色三条限位信号线是否短路 ,因为门到位自动停止是通过限位传感器 K1 、K2

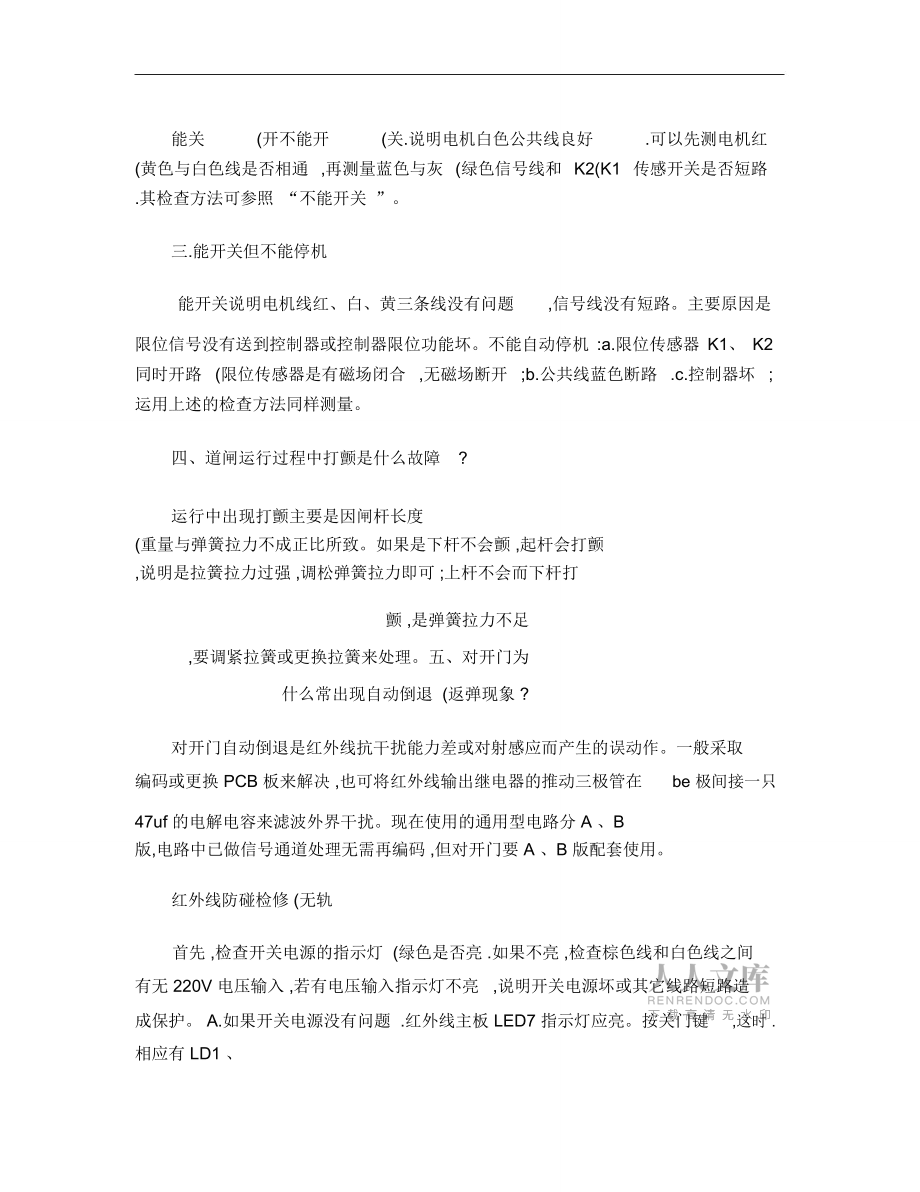

3、感应 ,假如 K1 、K2 两只传感器同时短路 ,也相当于门在开门是限位了 ,关门也限位了造成的不能开关。E.电机线、信号线良好 ,还是不能开关 ,说明控制盒有故障。为什么不先换控制盒呢 ?如果有哪里出现短路 ,可能将刚刚换好的又会烧坏。所以 ,我们要检查好每个部位 ,没有其他故障隐患后 ,才可以更换。二.能关(开不能开 (关能关 (开不能开 (关.说明电机白色公共线良好 .可以先测电机红 (黄色与白色线是否相通 ,再测量蓝色与灰 (绿色信号线和 K2(K1 传感开关是否短路 .其检查方法可参照 “不能开关 ”。三.能开关但不能停机能开关说明电机线红、白、黄三条线没有问题,信号线没有短路。主要

4、原因是限位信号没有送到控制器或控制器限位功能坏。不能自动停机 :a.限位传感器 K1、 K2 同时开路 (限位传感器是有磁场闭合 ,无磁场断开 ;b.公共线蓝色断路 .c.控制器坏 ; 运用上述的检查方法同样测量。四、道闸运行过程中打颤是什么故障?运行中出现打颤主要是因闸杆长度 (重量与弹簧拉力不成正比所致。如果是下杆不会颤 ,起杆会打颤 ,说明是拉簧拉力过强 ,调松弹簧拉力即可 ;上杆不会而下杆打颤 ,是弹簧拉力不足 ,要调紧拉簧或更换拉簧来处理。五、对开门为什么常出现自动倒退 (返弹现象 ?对开门自动倒退是红外线抗干扰能力差或对射感应而产生的误动作。一般采取编码或更换 PCB 板来解决 ,

5、也可将红外线输出继电器的推动三极管在be 极间接一只47uf 的电解电容来滤波外界干扰。现在使用的通用型电路分 A 、B 版,电路中已做信号通道处理无需再编码 ,但对开门要 A 、B 版配套使用。红外线防碰检修 (无轨首先 ,检查开关电源的指示灯 (绿色是否亮 .如果不亮 ,检查棕色线和白色线之间有无 220V 电压输入 ,若有电压输入指示灯不亮,说明开关电源坏或其它线路短路造成保护。 A.如果开关电源没有问题 .红外线主板 LED7 指示灯应亮。按关门键,这时 .相应有 LD1 、LED18、 LED14、 LED9 指示灯点亮。 LED1 、LED18 点亮证明红外探头有发射电压 ,用手触

6、摸探头 ,看红外信号输出指示灯 LED2 、 LED19 是否会点亮。若不亮先更换主板试之 ,再换探头试 ;指示灯亮 ,说明红外线路正常 ,造成无防碰功能主要是信号没有传输到控制器 ,再检查黑色线与蓝色线是否导通、接口是否良好 .如果传输线也正常 ,就可直接更换控制器了。B.如 LED1、 LED18 不亮。先检查红外线防碰干簧管是否短路.(因为红外线防碰干簧管是用来切断红外线电源,如果开路 ,LED1 、LED18 不亮 ,说明红外线板有故障 ,LED1、LED18 点亮有防碰功能 ,但在离门柱 (关门限位 40cm 时自动返回 ,说明红外电源没有切断 ,红外一直发射、传输 ,始终认为前方有

7、障碍物 ,若干簧管良好 ,再换红外线电路板测试。防爬功能的安装调试与维修防爬功能是利用红外线对射来完成的。机尾安装的是红外线发射器,指示灯常亮 .机头安装的是红外接收。安装时 ,注意路面要平、直 ,不论门排多长 ,我们只要关好门后再对准红外线就行了。发射与接收对准时 ,接收器指示灯熄灭。当有人 (物阻挡切断红外光束时 ,接收器指示灯点亮 ,传送信号推动报警。如果门没有关闭 ,报警器是不会报警的 ;如果红外线没有对准 ,当门关好时会立刻报警 ,这也是我们安装常遇到的问题。(注 :引线说明 :棕、蓝为电源线 ,白、黑为常开 ,白、灰为常闭 ,通常用常开触点白与黑如果红外线不会报警 :首先检查红外发

8、射 ,接收器是否良好 ;发射接收良好 ,打开机箱门 ,在关门停止后 (可自行放置磁铁试之看 LED8 是否会点亮。 LED8 不亮可用镊子将防推防爬干簧管插口处短路看 LED6 是否会点亮 ;LED12 不亮 ,红外防推防爬电路板坏 ;LED12 会亮 ,阻挡切断红外光束 ,看 LED8 是否点亮、报警 ;LED8 点亮 ,但不会报警 ,用万用表 50V 直流挡测量报警器输出是否有 12V.有输出 ,说明报警器坏 ;无输出 ,红外防推防爬电路板坏。红外线防碰检修红外线防碰检修 (无轨首先 ,检查开关电源的指示灯 (绿色是否亮 .如果不亮 ,我们就要检查棕色线和白色线 .因为棕色 220V 压端

9、 ,在开关电源输入端有电压输入,可指示灯不亮 ,说明开关电源坏。A.如果开关电源没有问题 .红外线主板 LED6 电源指示灯应亮。按开门键 ,这时 . 相应有 LD1 、LED18 、LED9 、LED14 发光管点亮 .LED1、LED18 点亮 .红外探头有发射电压 ,用手触摸探头 ,看红外信号输出指示灯是否会点亮。不亮 :先更换主板试之 , 再换探头试 ;指示灯亮 ,说明红外线路 OK.造成无防碰功能 ,主要是信号没有传输到控制器 .检查黑色的线是否导通、接口是否良好.如果传输线也 OK, 就可直接更换控制器了。B.如 LED1、 LED18 不亮。先检查红外线防碰干簧管是否短路 .若

10、OK, 因为红外线防碰干簧管是用来切断红外线电源的 .如果短路 LED1、 LED18 不亮。如果开路 , 就会出现有防碰 ,但在离门柱 (关门限位 40cm 时自动返回 ;如果红外电源没有切断 ,红外一直发射、传输 ,始终认为前方有障碍物 .干簧管 OK, 再换红外线电路板测试。防爬功能的安装调试与维修防爬功能是利用红外线对射来完成的。机尾安装的是红外线发射器,指示灯常亮 . 机头安装的是红外接收。安装时 ,注意路面要平、直 ,不论门排多长 ,我们只要关好门后再对准红外线就行了。发射与接收对准时 ,接收器指示灯熄灭。当有人 (物阻挡切断红外光束时 ,接收器指示灯点亮 ,传送信号推动报警。如果

11、门没有关好 ,报警器是不会报警的 ;如果红外线没有对准 ,当门关好时会立刻报警 ,这也是我们安装常遇到的问题。(注 :引线说明 :棕、蓝为电源接 220V,白、黑、灰为常开 ,常闭开关通常用常开触点白与黑如果红外线不会报警 :首先检查红外发射 ,接收器是否良好 ;发射接收良好 ,打开机箱门 ,在关门停止后 (可自行放置磁铁试之看 LED 是否会点亮。 LED 不亮用镊子将防推防爬干簧管插口处短路看 LED 是否会点亮 ;LED12 不亮 ,红外防推防爬电路板坏 ;LED12 会亮 ,阻挡切断红外光束 ,看 LED8 是否点亮、报警 ;LED8 点亮 ,但不会报警 , 用万用表 50V 直流挡测

12、量报警器输出是否有 12V.有输出 ,说明报警器坏 ;无输出 ,红外防推防爬电路板坏。*在电动门和道闸等电路控制系统中 ,主要包括 :操作按键盒、以 CPU 为核心的控制主板、遥控器及一些传感器构成的检测控制电路等 ,具有较强的专业性和技术性 , 对一些经验不足的维修人员来说存在着一定的难度。在此 ,本人就实际工作中的一些心得体会加以归纳 ,与大家共享。作为电子产品维修人员 ,除具备相关的电子器件应用知识及电子线路分析能力外 ,还须在实际工作中不断摸索求新 ,善于总结归纳 ,逐步提高自己的逻辑分析能力和检修技巧。我在维修中常用的基本方法可概括为 :一问、二看、三听、四摸、五测。下面我逐一说明

13、,以供参考。一问 :即询问 ,在与客户沟通时 ,先问清机型、品名、损坏原因、故障现象 ,再据此详加分析 ,以便做到有的放矢 ,对症下药 ,少走弯路。主要询问的内容有 :何时损坏、是否浸水、是否受过撞击、是否电压过高、是否有人改动、是否操作不当、是否遭受雷击、是否有冒烟现象、是否有异常响声等等。只有在问明原因后,才能确定下一步的检修方法及处理措施。对于雷击、浸水、冒烟、烧保险等故障机型 ,切不可贸然通电试机 ,否则将造成机器再次受创、故障扩大。二看 :即观察 ,打开外壳后 ,应仔细查看电路板上是否有元件受损。如元件断裂、发黑发黄、引脚相碰、器件松动、连线错误等。有经验的维修人员会根据用户提供的相

14、关信息及故障现象 ,准确地察看可疑部位 ,麻利地找出故障所在。某些接触不良的故障 ,可在光线较暗处观察可疑部件是否有火花产生来确定 (注 :某些接触不良故障 , 尤其是在电源通电后 ,因故障点接触不良而产生火花。三听 :即听声 ,在控制系统中 ,大都采用了电磁继电器作为控制器件 ,在继电器触点切换时会产生清晰的 “滴哒 ”声。如无声或异常 ,在确定继电器驱动电器无故障后 , 可判定该继电器不良。四摸 :即触摸 ,在维修过程中 ,也经常在通电后用手摸 (鼻嗅某些元件。如稳压IC等集成器件、防雷管、变压器、驱动二极管等等,以便感觉其温度是否正常,如发热快、温度高、电路无短路故障则可断定器件不良(注

15、意 :对于高电压的元件如可控硅、高压区的元器件 ,应通电一段时间再断电后迅速触摸,切勿通电时触摸 ,避免触电事故。五测 :即测量 ,指使用万能表拧到合适档位,对控制电路进行相关测量。通常采用的方式有测电压、测电路的电阻、测电流等。这是一种综合性逻辑分析手段 ,可依据各种测量数据准备的找出故障原因及损坏器件。上述维修方法大都能基本掌握 ,但 “测量 ”一法还是有一定难度的 ,尤其是在没有原理电路图的情况下 ,很多刚入道者往往感到 “无从下手 ,一片茫然 ”,本人在此提供几点小经验 ,仅供参考。1. “顺藤摸瓜 ”:即顺着电路的某一输入口或输出口 ,逐渐理清该系统电路的连接关系及控制方式。例如 :

16、某电路主控板右电机关门无输出 ,造成关门运行异常。检测时 ,先用交流电压档测量出那端无关门输出电压 ,再由此端子找出与其相连的控制继电器 ,接着测量该继电器线圈两端是否加有相应的控制电压。如无 ,则可由线圈控制端找到前级控制电路。依此类推 ,则可找出故障元件 ,并予以排除。2. “仙人指路 ”:即在电路中的某些端点 ,如 CPU 输入口 ,光耦输出端、驱动三极管、集电极等。人为加入低 (或高电平控制信号或开关信号 ,看相关电路的状态变化 , 并由此确定故障范围 ,找出损坏元件 ,予以更换排除 (对电路不熟者谨用 ,以免将故障扩大。3. “蜻蜓点水 ”:当遇到一些时有时无的故障时 ,可用胶棒、螺

17、丝刀手柄轻轻敲击怀疑部位或元件 ,以此加剧故障产生频率 ,并通过测量找出故障元件给予排除。4. “移花接木 ”:在实际维修工作中 ,有时所带配件不齐 ,找出故障元件也无法更换 ,因此往往需要具备一些应急处理能力。有时会采取 “丢卒保帅 ”的方法 ,即舍弃某些辅助功能而确保主要动能的正常运行 ;有时则需采用 “移花接木 ”法,即利用手中元件自制一些功能电路 ,用以取代电路中的故障部分 ,以此来恢复正常的功能运行。门控系统常见故障分析解决伸缩门门控使用的是 220V 市电 ,不论出现什么故障 ,首先要检查使用的电压是否达到要求 ,是否稳定 ,然后再作其它判断。“机器人 ”经常走歪是怎么回事 ?1、

18、安装时埋设的磁铁极性不统一,应纠正 ,将所有磁铁的同一极 ,即 N 极或 S 极统一朝上埋设 ;2、探测器装反 ,将其水平旋转 180°安装 ;3、机头部份链轮型号 (齿数、大小等不一致 ,导致二边驱动轮转速不一致,应更换成统一型号的链轮 ;4、双电机功能不一致 ,其中一台带刹车功能 ,而另一台没有 ,应将其更换成统一不带刹车功能电机或统一带刹车功能电机;5、机头内部功能电路发生故障,处理办法为 :由我公司专业维修员检修,或由专业电工将功能电路更换 ;“机器人 ”刚走一会儿 ,又后退 ?1、没有埋设 “机器人 ”走路线磁铁 ,请按说明书要求安装 ;2、磁铁没有安装正确 ,请按说明书要求正确安装;3、探测器坏或安装反了 ,先将探测器水平旋转180°安装 ,如果情况还是一样 ,那么更换探测器。按遥控器时 ,电动门无反应 ,应如何办 ?1、检查是否对控制系统通电,若无 ,请通电 ;2、门排后尾接线盒正负极是否安装正确,若反 ,则将其纠正 ;3、检查遥控手柄背面标签所示遥控编码与遥控接收器部份背面标签所示遥控编码是否一致 ,若不一致 ,则查找统一编码或请专业维修员重新编码;4、电路本身问题 ,如
