卫星通信知识点

1、卫星通信知识点.txt明骚易躲，暗贱难防。佛祖曰：你俩就是大傻 B!当白天又一次把黑夜 按翻在床上的时候，太阳就出生了第1章I .卫星通信：利用人造地球卫星作为中继站转发无线电破，在两个或多个地球站之间进行通信。它是宇宙通信形式之一。2. 卫星通信的特点： 覆盖面积大，通信距离远。 一颗静止卫星可最大覆盖地球表面三分之一，三颗同步卫星可覆盖除两极外的全球表面，从而实现全球通信。设站灵活，容易实现多址通信。 通信容量大,传送的业务类型多。 卫星通信一般为恒参信道，信道特性 稳定。 电路使用费用与通信距离无关。 建站快，投资省。3. 卫星通信的缺点： 卫星要求严格，要求有高可靠性、长寿命。 通信地

2、球站设备较复 杂、庞大。存在日凌和星蚀现象。卫星传输信号有延迟4 .非同步卫星系统按轨道分：1）低轨道卫星通信系统（LEO），如极轨道卫星，当卫星通过赤 道上空时卫星间的距离最大，此时须多开放一些小区；当卫星通过两极时，卫星间的距离变 小，这时会出现小区重叠，在切换时要关闭一些小区。2）中轨道卫星通信系统（MEO）3）同步（静止）卫星通信系统（GEO）:当卫星的运行轨道在赤道平面内，其高度大约为 35800 km 时，它的运行方向与地球自转的方向相同.5. 地球卫星轨道分为：赤道轨道，极轨道，倾斜轨道。6. 卫星通信系统的组成：通信卫星，地球站，跟走遥测及指令系统和监控管理系统。7. 地球站的

3、组成：夭馈设备，收信机，发信机，终端设备，天线跟踪设备，以及电源设备。8. 基本工作原理：当甲地一些用户要与乙地的某些用户通话时，甲地首先要把本站的信号组成基带信号,经过调制器变换为中频信号 （70 MHz）,再经上变频变为微波信号，经高功放放 大后，由天线发向卫星（上行线）。卫星收到地面站的上行信号，经放大处理，变换为下行的微波信号。9. 影响同步卫星通信的因素：1）摄动：在空中运行的卫星 ，受到来自地球、太阳、月亮的引力以及地球形状不均匀，太阳辐射压力等影响，使卫星运行轨道偏离预定理想轨道，这种现象称为摄动。2）轨道平面倾斜效应 3）星蚀与日凌中断 4）卫星姿态的保持与控制10. 同步卫星

4、通信卫星的组成：控制分系统，通信分系统，遥测指令分系统，电源分系统， 温控分系统。II .天线类型（按其覆盖面大小分）：1）球波束天线：覆盖地球表面面积最大。一般可达地球表面的1/3。2）覆形波束天线（区域波束天线）:覆盖的地球通信区域为一特定的区域 ，如 为一个国家国土等。3）半球波束天线：是球波束天线覆盖的 1/2。4）点波束天线：此波束 很窄，覆盖地面某一限定的小区。12.卫星通信的工作频段：110GH班围内较为适宜，而且最理想的频段是46GHZ!近。第2章1 .窄带调频： NBFM宽带调频： WBFM2 .调频波带宽公式（模拟）：BFM=2（mf+1）fm=2（ fp+fm）3. CS

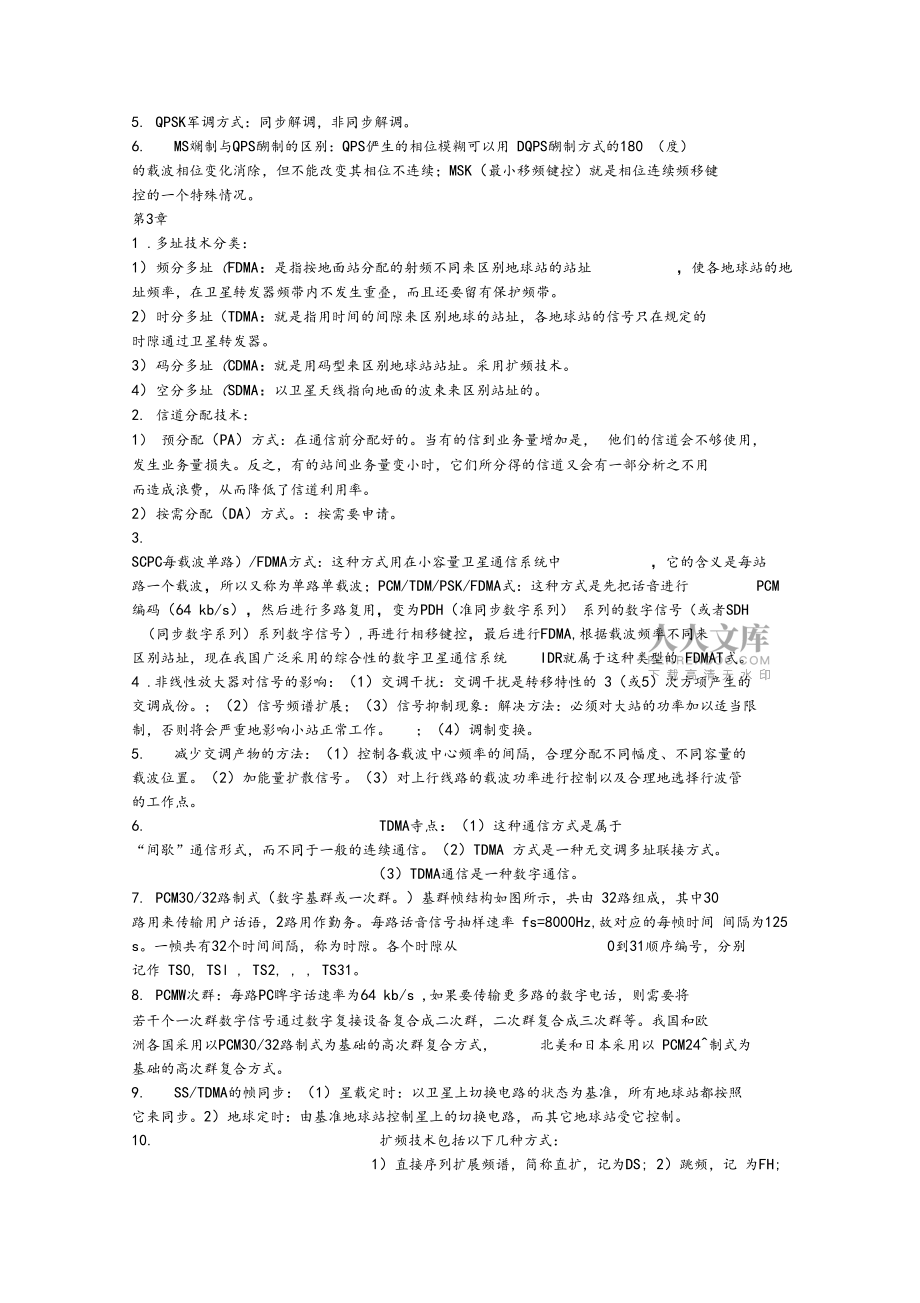

5、SB/AM压扩单边带调幅概念：压扩器是由在卫星通信发射端的“压缩器”和接收端的“扩展器”组成。原理：如果一个 36MHz带宽的转发器能容纳一个携带1100条话路的FD" F" FDMA波，则在采用压扩器后。 可使36MHz的转发器容纳2100条活路。另外，如果在转发器中可利用过 频偏传输.则该转发器的容量还可进一步增至2900条话路。4. CSSSB/AM/FDMA FDM/FM/FDM的不同：前者制式的卫星转发器的容量并不随着多址而减 少。5. QPSK军调方式：同步解调，非同步解调。6. MS斓制与QPS醐制的区别：QPS俨生的相位模糊可以用 DQPS醐制方式的180

6、（度） 的载波相位变化消除，但不能改变其相位不连续；MSK（最小移频键控）就是相位连续频移键 控的一个特殊情况。第3章1 .多址技术分类：1）频分多址（FDMA：是指按地面站分配的射频不同来区别地球站的站址 ，使各地球站的地 址频率，在卫星转发器频带内不发生重叠，而且还要留有保护频带。2）时分多址（TDMA：就是指用时间的间隙来区别地球的站址，各地球站的信号只在规定的 时隙通过卫星转发器。3）码分多址（CDMA：就是用码型来区别地球站站址。采用扩频技术。4）空分多址（SDMA：以卫星天线指向地面的波束来区别站址的。2. 信道分配技术：1） 预分配（PA）方式：在通信前分配好的。当有的信到业务量

7、增加是，他们的信道会不够使用， 发生业务量损失。反之，有的站间业务量变小时，它们所分得的信道又会有一部分析之不用 而造成浪费，从而降低了信道利用率。2）按需分配（DA）方式。：按需要申请。3. SCPC每载波单路）/FDMA方式：这种方式用在小容量卫星通信系统中，它的含义是每站路一个载波，所以又称为单路单载波；PCM/TDM/PSK/FDMA式：这种方式是先把话音进行PCM编码（64 kb/s），然后进行多路复用，变为PDH（准同步数字系列） 系列的数字信号（或者SDH（同步数字系列）系列数字信号）,再进行相移键控，最后进行FDMA,根据载波频率不同来 区别站址，现在我国广泛采用的综合性的数字

8、卫星通信系统IDR就属于这种类型的 FDMAT式。4 .非线性放大器对信号的影响：（1）交调干扰：交调干扰是转移特性的 3（或5）次方项产生的 交调成份。；（2）信号频谱扩展；（3）信号抑制现象：解决方法：必须对大站的功率加以适当限 制，否则将会严重地影响小站正常工作。；（4）调制变换。5. 减少交调产物的方法：（1）控制各载波中心频率的间隔，合理分配不同幅度、不同容量的 载波位置。（2）加能量扩散信号。（3）对上行线路的载波功率进行控制以及合理地选择行波管 的工作点。6. TDMA寺点：（1）这种通信方式是属于 “间歇”通信形式，而不同于一般的连续通信。（2）TDMA 方式是一种无交调多址联

9、接方式。（3）TDMA通信是一种数字通信。7. PCM30/32路制式（数字基群或一次群。）基群帧结构如图所示，共由 32路组成，其中30路用来传输用户话语，2路用作勤务。每路话音信号抽样速率 fs=8000Hz,故对应的每帧时间 间隔为125 s。一帧共有32个时间间隔，称为时隙。各个时隙从0到31顺序编号，分别记作 TS0, TSl , TS2, , , TS31。8. PCMW次群：每路PC睥字话速率为64 kb/s ,如果要传输更多路的数字电话，则需要将 若干个一次群数字信号通过数字复接设备复合成二次群，二次群复合成三次群等。我国和欧洲各国采用以PCM30/32路制式为基础的高次群复合

10、方式，北美和日本采用以 PCM24制式为基础的高次群复合方式。9. SS/TDMA的帧同步：（1）星载定时：以卫星上切换电路的状态为基准，所有地球站都按照 它来同步。2）地球定时：由基准地球站控制星上的切换电路，而其它地球站受它控制。10. 扩频技术包括以下几种方式：1）直接序列扩展频谱，简称直扩，记为DS; 2）跳频，记 为FH; 3）跳时，记为 T 4）线性调频。11. 数据卫星分组通信交换的方式：1）电路交换2）包交换3）分组交换12 .数据卫星分组通信随机连接方式：1） ALOHAS式时隙2） ALOHAS式：为了避免发生碰撞，各用户必须遵守多址协议。第4章1. 编码的分类：信源编码：

11、研究如何去除掉用户不需要的冗余信息，以降低信息的比特率。 信道编码：研究如何增加一些与信息相关的冗余信息以提高信息传输的可靠性。2 .信源编码：语音数字编码技术分类：1）波形编码技术2 ）参量编码技术3 ）混合编码技术。3 .参数编码技术：对人发音生理机理的研究表明 ，语音信号可用一些描述语音特征的参数表 征。分析提取语音的这些参数 ，对它们量化编码传输，收端解码后用这些参数去激励一定的发 声模型即可重构发端语音，这种通过对语音参数编码来传输语音的方式称为语音参数编码。4. 混合编码技术：声码器利用了语音信号模型,能够在保证可懂度的情况下,大幅度地降低传 输码率，然而也带来了一些缺点： 损失了

12、语音自然度。 降低了方案的可靠性。 易引 起共振峰位置失真。 带宽估值误差大。5 .差错控制方式：1）前向差错控制（FEQ :单向传输，实时性好，但译码设备较复杂。2）检错重发：（自动要求重发-ARQ）:双向传递，需要反馈信道，译码设备简单，对突发错误 和信道干扰较严重时有效，但实时性差，主要在计算机数据通信中得到应用。3）使用FEC和ARQ术的混合方式：双向传递，可达到较低的误码率。6 .卫星通信中常用的几种编码：1）交织码：能纠正随机差错， 也能纠正突发性差错。2） BCH码：能纠（检）错的循环码，二进制码 3）格雷码：它是一种（23 , 12）码，由12个信息码元和 11个监督码元组成的循环分组码。它能纠正3个随机差错，又能纠正V 5的突发差错。虽然也有纠正3个随机差错的其它码，但格雷码每个信息位需要的监督码元数最少。4） RS码：里德-索洛蒙码，简称 RS码，它可以看成是一般 BCH的一个分支。5）级连
