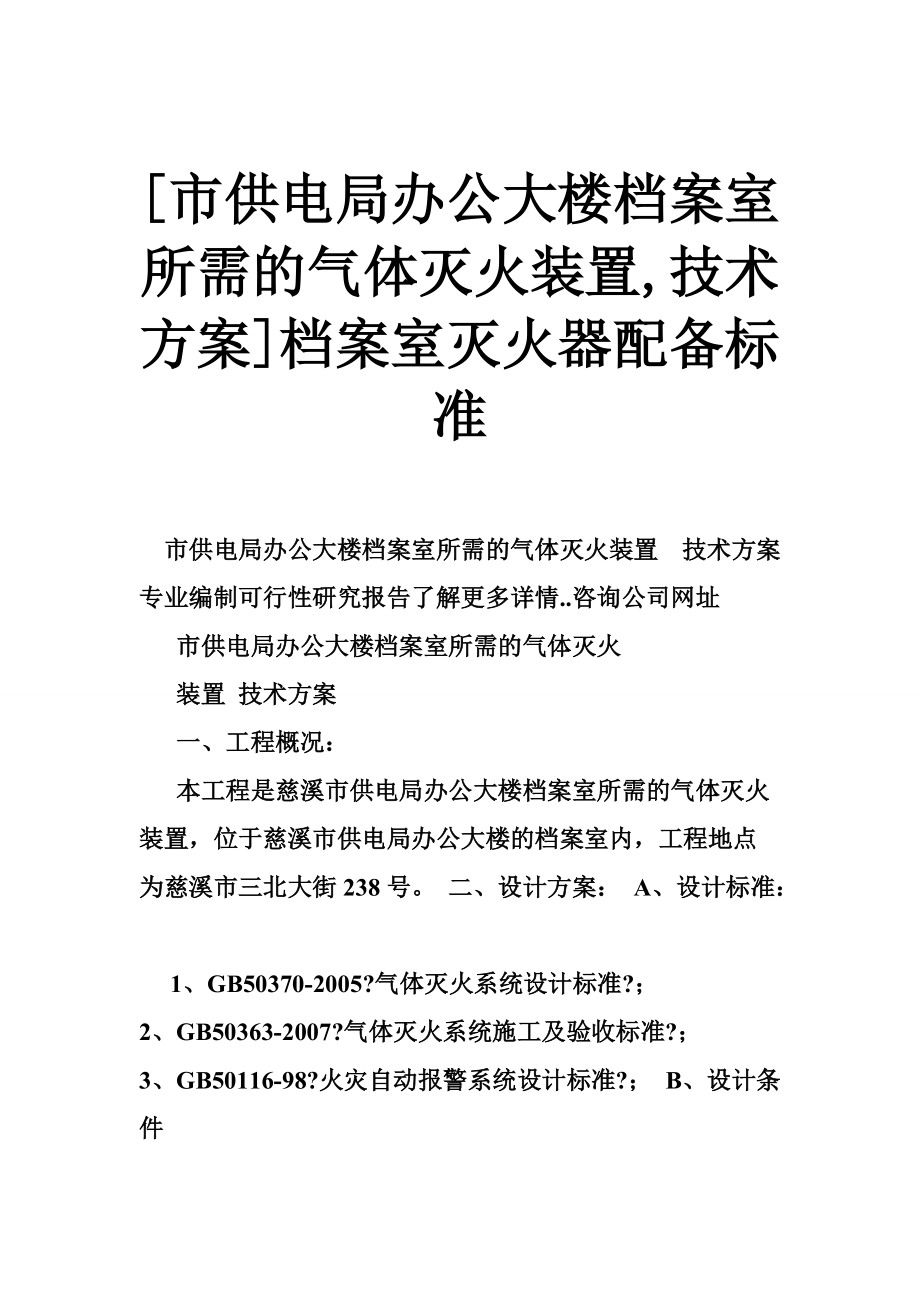

[市供电局办公大楼室所需的气体灭火装置,技术方案]室灭火器配备标准

1、市供电局办公大楼档案室所需的气体灭火装置,技术方案档案室灭火器配备标准市供电局办公大楼档案室所需的气体灭火装置 技术方案专业编制可行性研究报告了解更多详情.咨询公司网址 市供电局办公大楼档案室所需的气体灭火 装置 技术方案 一、工程概况： 本工程是慈溪市供电局办公大楼档案室所需的气体灭火装置，位于慈溪市供电局办公大楼的档案室内，工程地点为慈溪市三北大街238号。 二、设计方案： A、设计标准： 1、GB50370-2005?气体灭火系统设计标准?； 2、GB50363-2007?气体灭火系统施工及验收标准?； 3、GB50116-98?火灾自动报警系统设计标准?； B、设计条件 1.本工程采用

2、七氟丙烷气体灭火装置保护科技档案室、局档案室、文书档案室、高压档案室四个防护区域，共设置120L双柜1套，120L单柜3套。 2.本设计按全淹没灭火方式设计，科技档案室、局档案室、文书档案室、高压档案设计浓度为10%，设计喷放时间小于等于10秒。 3.设计参数：保护区最低环境温度约为16，最高环境温度约为32，通常情况下的正常温度约为20。防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。 4、防护区参数表C、本系统具备的根本功能 1. 保护区域内具有独立的火灾自动探测，自动报警、灭火控制及气体自动灭火功能。 2. 系统具有自动、手动两种电启动方式。 1) 在自动方式下，系统具备在两只不同类

3、型火灾探测器复合动作的情况下，通过火灾自动报警灭火控制器，自动释放FM200灭火剂，实施灭火。在开始释放气体前，具有0-30S可调的延时功能，同时在保护区内外可发出声光报警，以通知人员疏散撤离。 2) 当有人值班或防护区内有人工作时，应采用手动控制。此处所说的手动控制，实际上是通过电气方式的手动控制，在这种方式下，人员可在保护区外，利用启动按钮启动FM200灭火设备，气体释放前同样具有延时及声光报警功能。这种手动启动的方式在自动状态下同时有效。 3) 当发生火灾报警时，在延迟时间内发现部需要启动灭火系统进行灭火的情况时，可按下总灭火控制器上或手动控制盒内的紧急停止按钮，即可阻止灭火指令的发出，

4、停止系统灭火程序。 3. 无论在手动或自动状态下，任一探测器的动作都会引起有效报警。 4. 每一只FM200储瓶都装有压力表，具有检漏功能。 5. 当保护区内设置的火灾探测器之间连接至驱动控制盘时，驱动控制盘应能向消防控制中心反应防护区的火警信号、灭火剂喷放信号和系统故障信号。 专业编制可行性研究报告了解更多详情.咨询公司网址 D、系统对气体保护区的要求 1. 气体防护区实行完全的防火分隔，维护结构及门、窗应满足耐火极限不小于0.5h，耐压强度不小于1200pa的要求即每平方米承重120千克。采用固定吊顶时，吊顶的耐火极限不小于0.5h，采用活动吊顶时，吊顶以上局部属于同一保护区，吊顶与区域外

5、不得贯穿。 2. 各保护区的门应为向外开的防火门，并安装自动闭门器，以保证在气体喷放前处于关闭状态。但应保证各门在任何状态下，都可以从内部翻开。 3. 各保护区影响气体灭火效果的各种设备都应能保证在喷放气体时联动停止或关闭。 4. 各保护区的入口处应设置灭火系统防护标志和放气指示灯。 5. 保护区的环境温度不应低于-10 6. 保护区应有能在30S内使该区人员疏散完毕的走道与出口。在疏散走道与出口处，应设应急照明灯和疏散指示标志。 7. 保护区应设置通风换气设施，可采用开启外窗自然通风、机械排风装置的方法，排风口应直通室外。 8. 保护区内宜配置空气呼吸器。 9. 防护区必须设置泄压口，泄压口

6、位置宜设在防护区室内净高的2/3以上，且应高于保护对象，并宜设在外墙上。 E、主要设备清单三、施工方案施工组织设计 A、工程概述 B、 施工 总 体布 置 C 、施 工组 织 管 D、施工配合措施 E 、 系 统 组 成 及 功 能 F、系统安装调试方案一、施工流程 二、施工方法 三、安装调试 四 、 验 收 G、工程质量保证措施H、确保工期的技术组织措施 理专业编制可行性研究报告了解更多详情.咨询公司网址 J、施工进度方案图 K、劳动力投入方案 L、施工平安措施 M、文明施工技术组织措施 N、报警系统施工方案与原大楼报警系统的兼容性 A、 工 1、工程概况： 程 概 述 本工程是慈溪市供电局

7、办公大楼档案室所需的气体灭火装置，位于慈溪市供电局办公大楼的档案室内，工程地点为慈溪市三北大街238号。需要120L双柜1套，120L单柜3套，七氟丙烷灭火剂581Kg。 B、施工总体布署 1、工程目标 1.1 质量要求：合格 1.2工期目标：合同签订后5个工作日内到货，15个日历天安装完毕，具体进场时间由业主单位通知。 1.3文明施工：为确保文明施工，我公司将采取各种有效措施详见文明施工措施，配合土建，确保该工程到达建设工程平安生产、文明施工双标化工地标准。 2、施工总设想 2.1 施工总流程设想 2.1.1 施工总流程编排原那么 2.1.1.1控制主线，突出重点。以总包施工进度为主线，进场

8、后先进行图纸核对并进行标注，并根据施工图要求进行管道预埋及支架预制，待各楼的主体结构结顶后转入市供电局办公大楼档案室所需的气体灭火装置,技术方案档案室灭火器配备标准看看?建筑灭火器配置设计标准?，对于重要物资、精密仪器等选择二氧化碳比拟适宜，而二氧化碳灭火器的灭火级别只有B类，按照档案室整层一个单元计算1.首先确定场所的危险等级，档案室按照附录D中的中危险级，依据表6.2.2那么单具灭火器最小配置级别为55B,单位灭火级别最大保护面积为U为1.0m2/B2.按表7.3.2选择修正系数为K=1.03.最小需配灭火级别Q=K*S/U=1.0*350/1.0=350B4.按单具灭火器最小配置级别55B算至少应配置手提式7KG二氧化碳灭火器为55B，计算到这里可以算出最少需配备的灭火器=350/55=6.36，取整数为75.B、C类场所手提
