大工14秋《模拟电子线路实验》实验报告

1、 网络高等教育模拟电子线路实验报告 学习中心： 邢台学习中心 层 次： 高中起点专科 专 业： 电力系统自动化技术 年 级： 14年春季 学 号： 140004128016 学生姓名： 张凡 3实验一 常用电子仪器的使用一、实验目的1、了解并掌握模拟电子技术实验箱的主要功能及使用方法. 2、了解并掌握数字万用表的主要功能及使用方法. 3、了解并掌握 TDS1002 型数字储存示波器和信号源的基本操作方法二、基本知识1 简述模拟电子技术实验箱布线区的结构及导电机制。布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。2 试述NEEL-03

2、A型信号源的主要技术特性。输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号；输出频率：10Hz1MHz 连续可调；幅值调节范围：010VP-P 连续可调；波形衰减：20dB、40dB；带有6位数字频率计，既可作为信号源的输出监视仪表，也可以作外侧频率计用。3 试述使用万用表时应注意的问题。在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上；不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全；在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换

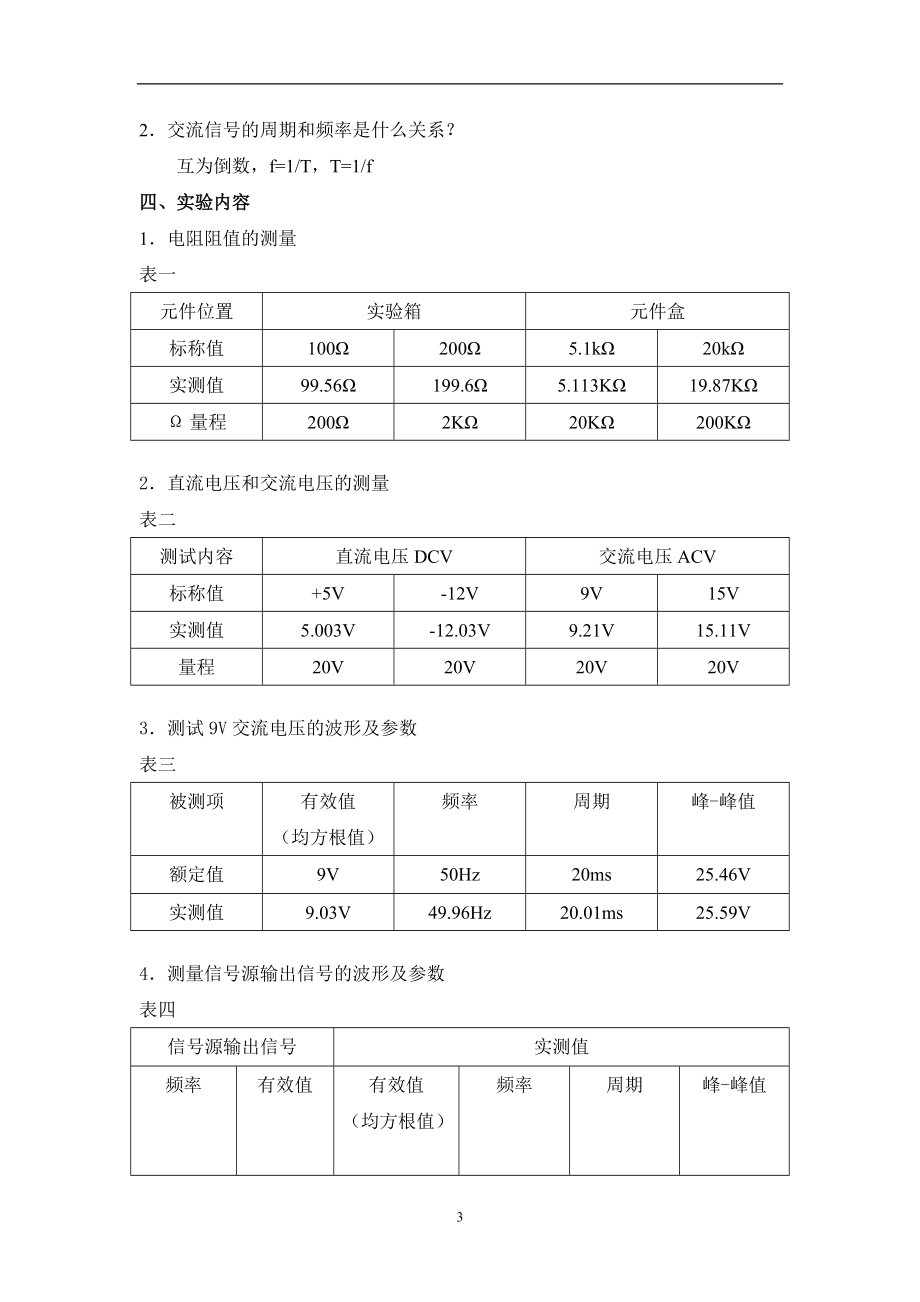

3、挡，应先断开表笔，换挡后再去测量；万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响；万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。三、预习题1正弦交流信号的峰-峰值=_2_×峰值，峰值=×有效值。2交流信号的周期和频率是什么关系？互为倒数，f=1/T，T=1/f四、实验内容1电阻阻值的测量表一 元件位置实验箱元件盒标称值1002005.1k20k实测值99.56199.65.113K19.87K量程2002K20K200K2直流电压和交流电压的测量表二测试内容

4、直流电压DCV交流电压ACV标称值+5V-12V9V15V实测值5.003V-12.03V9.21V15.11V量程20V 20V20V20V3测试9V交流电压的波形及参数表三被测项有效值（均方根值）频率周期峰-峰值额定值9V50Hz20ms25.46V实测值9.03V 49.96Hz 20.01ms25.59V4测量信号源输出信号的波形及参数表四信号源输出信号实测值频率有效值有效值（均方根值）频率周期峰-峰值1kHz600mV615 mV 1.002 kHz1.001 ms1.78V五、实验仪器设备名称型号用途模拟电子技术实验箱EEL-07布线信号源NEEL-03A输出波形、频率、调节幅值、

5、监视仪表数字万用表VC980+测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试及频率等参数示波器TDS1002观察波形并测量波形的各种参数六、问题与思考1 使用数字万用表时，如果已知被测参数的大致范围，量程应如何选定？若已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”；如果被测参数的范围未知，则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值,如屏幕显示“1”，表明已超过量程范围，须将量程开关转至相应档位上。2 使用TDS1002型示波器时，按什么功能键可以使波形显示得更便于观测？AUTOSE

6、T键。3实验的体会和建议通过实验，初步了解并掌握模拟电子技术实验箱的主要功能及使用方法；基本了解并掌握数字万用表的主要功能及使用方法；基本了解并掌握 TDS1002 型数字储存示波器和信号源的基本操作方法实验二 晶体管共射极单管放大器一、实验目的1掌握放大器静态工作点的调试方法，学会分析静态工作点对放大器性能 的影响。2掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压 的测试方法。3熟悉常用电子仪器及模拟电路实验设备的使用。二、实验电路三、实验原理（简述分压偏置共射极放大电路如何稳定静态工作点）上图为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用1BR和 2BR组成的

7、分压电路，并在发射极中接有电阻ER，以稳定放大器的静态工作点。当在放大 器的输入端加入输入信号iu后，在放大器的输出端便可得到一个与iu相位相反，幅值被放大了的输出信号0u，从而实现了电压放大。四、预习题在实验电路中，C1、C2和CE的作用分别是什么？在实验电路中电容C1、C2有隔直通交的作用，C1滤除输入信号的直流成份，C2滤除输出信号的直流成份。射极电容CE在静态时稳定工作点；动态时短路ER，增大放大倍数。五、实验内容1静态工作点的测试表一 =2mA测试项VE (V)VB (V)VC (V)VCE(V)计算值22.77.25.2实测值22.687.155.182交流放大倍数的测试表二Vi

8、(mV)Vo (mV)Av= Vo/Vi1065765.73动态失真的测试表三 测试条件VE (V)VC (V)VCE(V)输出波形失真情况最大1.248.97.7截止失真接近于02.85.12.4饱和失真六、实验仪器设备名称型号用途模拟电子技术实验箱EEL-07实验用的器件以及实验布线区信号源NEEL-03A提供幅值频率可调的正弦波信号数字式万用表VC980+用来测量电阻值、电压、电流数字存储示波器TDS1002型用来观察输出电压波形七、问题与思考1哪些电路参数会影响电路的静态工作点？实际工作中，一般采取什么措施来调整工作点？改变电路参数CCV、CR、B1R、B2R、ER都会引起静态工作点的

9、变化。在实际工作中，一般是通过改变上偏置电阻B1R（调节电位器WR）调节静态工作点的。 W R调大，工作点降低（CI减小）；WR调小，工作点升高（CI增大）2静态工作点设置是否合适，对放大器的输出波形有何影响？静态工作点是否合适，对放大器的性能和输出波形都有很大影响。工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时ov 的负半周将被削底。 工作点偏低则易产生截止失真，即ov 的正半周被缩顶3实验的体会和建议通过实验，基本掌握了放大器静态工作点的调试方法，学会分析静态工作点对放大器性能 的影响；掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压 的测试方法；初步掌握了常用电子

10、仪器及模拟电路实验设备的使用方法。14实验三 集成运算放大器的线性应用一、实验目的1、熟悉集成运算放大器的使用方法，进一步了解其主要特性参数意义； 2、掌握由集成运算放大器构成的各种基本运算电路的调试和测试方法； 3、了解运算放大器在实际应用时应考虑的一些问题。二、实验原理1反相比例器电路与原理由于Vo未达饱和前，反向输入端Vi与同向输入端的电压V相等(都是零)，因此I=Vi/R1，,再由于流入反向端的电流为零，因此V2=I ×R2 =(Vi ×R2)/R1 ，因此Vo=V2=(R2/R1) ×Vi。R2如改为可变电阻,可任意调整电压放大的倍数,但输出波形和输入反

11、相2反相加法器电路与原理根据虚地的概念，即：vI=0vN-vP=0, iI=03减法器电路与原理三、预习题在由集成运放组成的各种运算电路中，为什么要进行调零？为了补偿运放自身失调量的影响，提高运算精度，在运算前，应首先对运放进行调零，即保证输入为零时，输出也为零。四、实验内容1反相比例运算电路表一 Vi (V)实测Vo (V)计算Vo (V)0.55.2252反相加法运算电路表二Vi1(V)0.10.10.20.2Vi2(V)0.20.30.30.4实测Vo(V)3.134.015.116.001计算Vo(V)34563减法运算电路表三 Vi1(V)0.10.40.70.9Vi2(V)0.60

12、.91.21.4实测Vo(V)5.0025.0155.115.05计算Vo(V)5555五、实验仪器设备名称型号用途模拟电子技术实验箱EEL-07提供实验用的电源、元器件及实验布线区信号源NEEL-03A提供幅值、频率可调的正弦波信号电压源NEEL-01提供幅值可调的双路输出直流电压数字式万用表VC980+测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断 测试及频率等参数。数字存储示波器TDS1002用于观察信号的波形六、问题与思考1试述集成运放的调零方法。所谓调零并不是对独立运放进行调零，而是对运放的应用电路调零，即将运放应用电路输入端接地（使输入为零） ，调节调

13、零电位器，使输出电压等于。2为了不损坏集成块，实验中应注意什么问题？实验前要看清运放组件各元件管脚的位置；不得将正、负电源极性接反， 输出端不得短路，否则将会损坏运放集成块。3实验的体会和建议通过实验，熟悉了集成运算放大器的使用方法，进一步了解其主要特性参数意义；基本掌握了由集成运算放大器构成的各种基本运算电路的调试和测试方法；基本了解了运算放大器在实际应用时应考虑的一些问题。实验四 RC低频振荡器一、实验目的1.掌握桥式RC正弦波振荡器的电路及其工作原理； 2.学习RC正弦波振荡器的设计、调试方法； 3.观察RC参数对振荡频率的影响，学习振荡频率的测定方法二、实验电路三、振荡条件与振荡频率（

14、写出RC正弦波电路的振荡条件以及振荡频率公式）四、预习题在RC正弦波振荡电路中， R、C构成什么电路？起什么作用？、构成什么电路？起什么作用？RC串、并联电路构成正反馈支路，同时兼作选频网络，引入正反馈是为了满足振荡的相位条件，形成振荡R3、Rw及二极管等元件构成负反馈和稳幅环节。引入负反馈是为了改善振荡器的性能。调节电位器Rw，可以改变负反馈深度，以满足振荡的振幅条件和改善波形，利用两个反向并联二极管D1、D2正向电阻的非线性特性来实现稳幅。D1、D2采用硅管(温度稳定性好)，且要求特性匹配，才能保证输出波形正、负半周对称。R4的接入是为了削弱二极管非线性的影响，以改善波形失真。五、安装测试表一 R（k）C（F）输出电压Vo（V）实测f0（Hz）计算f0（Hz）1100.016.21.571.59250.015.72.793.18六、实验仪器设备名称型号用途模拟电子技术实验箱EEL-07提供实验用的电源、元器件及实验布线区数字式万用表VC980+测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断 测试及频率等参数。数字存储示波器TDS1002用于观察信号的波形七、问题与思考1 如何改变RC正弦波振荡电路的振荡频率？改变选频网络的参数C或R，即可调节振荡频率。一般采
