2011平安城市监控防雷施工方案概要1

1、平安城市监控防雷及电源管理控制施工方案一、 捷安信所生产的交/直流供电监控摄像机电源避雷器为一体化、多功能电涌保护器。与智能电源管理器兼合可分别对市电、摄像机的电源、视频/音频以及控制信号线路实施雷电浪涌保护，最大放电电流可达10KA，而限制电压则可低至35V ，反应速度极快，可充分保护最新技术的监控设备。它因工作稳定可靠、响应时间短、残压低等特点被广泛应用于计算机网络、监控、安防系统等各种弱电系统中。结合现代防雷技术，对大中型视频监控系统，一般从电源线路保护、信号线路保护和完善接地三个方面采取措施。本方案介绍视频监控系统设备的防雷电措施与安装。二、 捷安信产品介绍（一） 三合一防雷器JFL0

2、3监控专用三合一防雷器主要用于监控球机电源和信号系统的全方位保护，是一体化多功能电涌保护器。适用于对监控摄像机的电源、视频/音频、云台控制线路实施浪涌保护，它具有通流容量大、限制电压低、响应速度快，安装方便等优点。（二） 三合一防雷器功能特点1、通流容量大：10KA，高速反应（10-12纳秒），低损耗；2、三合一设计理念，适用于带云台控制的监控摄像机（球机）的防雷保护；附带有LED失效指示灯； 3、能有效防止因监控摄像机电源、视频/音频、云台控制等设备间电位差瞬时增大而造成的设备损坏； 4、三合一防雷器内部采用三级电涌保护，残压低，使用寿命长；具有过热过流装置，保证设备安全； 5、三合一防雷器

3、采用集成化结构、带劣化指示灯。体积小、接线简易、安装方便。（三） 工作原理浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。（四） 三合一防雷器技术参数名称接口类型工作电压(V)限制电压(V)传输速率(Mbps)标称通流容量In(kA,8/20µs)最大通流容量Imax(kA,8/20µs)响应时间（ns）插入损耗(dB)组合形式视频信号BNC62010510100.2三合一控制信号2P接线端子24301051010.224V电源2P接

4、线端子24301051025（五） 防雷器安装使用和维护安装说明1、 三合一防雷器采用与捷安信开关组相同的结构，可直接安装在配电箱内的导轨上。安装时，先把防雷器卡接在导轨上，再用插销件卡紧即可。2、 三合一防雷器串联安装在监控摄像机端口前（“IN”标识端接入线路，“OUT”标识端与被保护摄像机相连接）,然后直接接地。3、 三合一防雷器BNC信号线的输出端与前端摄像机相连。4、 三合一防雷器24V电源线路端子接法：电源两端分别对应接“+”“-”。5、 三合一防雷器控制信号线路端子接法：每组使用一对信号线，按标识“1对2；3对4”相对应连接。6、 三合一防雷器的输入PE端子接设备防水箱的接地端子，

5、安装时，用螺丝紧固好，防雷器接地线截面积应2.5mm2，且尽可能短，最长不应大于50厘米。安装本防雷产品要求接地电阻小于4欧姆，在接地线及接地电阻合格下防雷性能最优。 （六） 三合一防雷器注意事项1、 保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。2、 若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。3、 用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。4、 正负线路不要接反或接错。5、 防雷器切记不可带电作业。6、 防雷器接地一定要良好且接地电阻不大于4欧姆。7、 本防雷器免维护，在

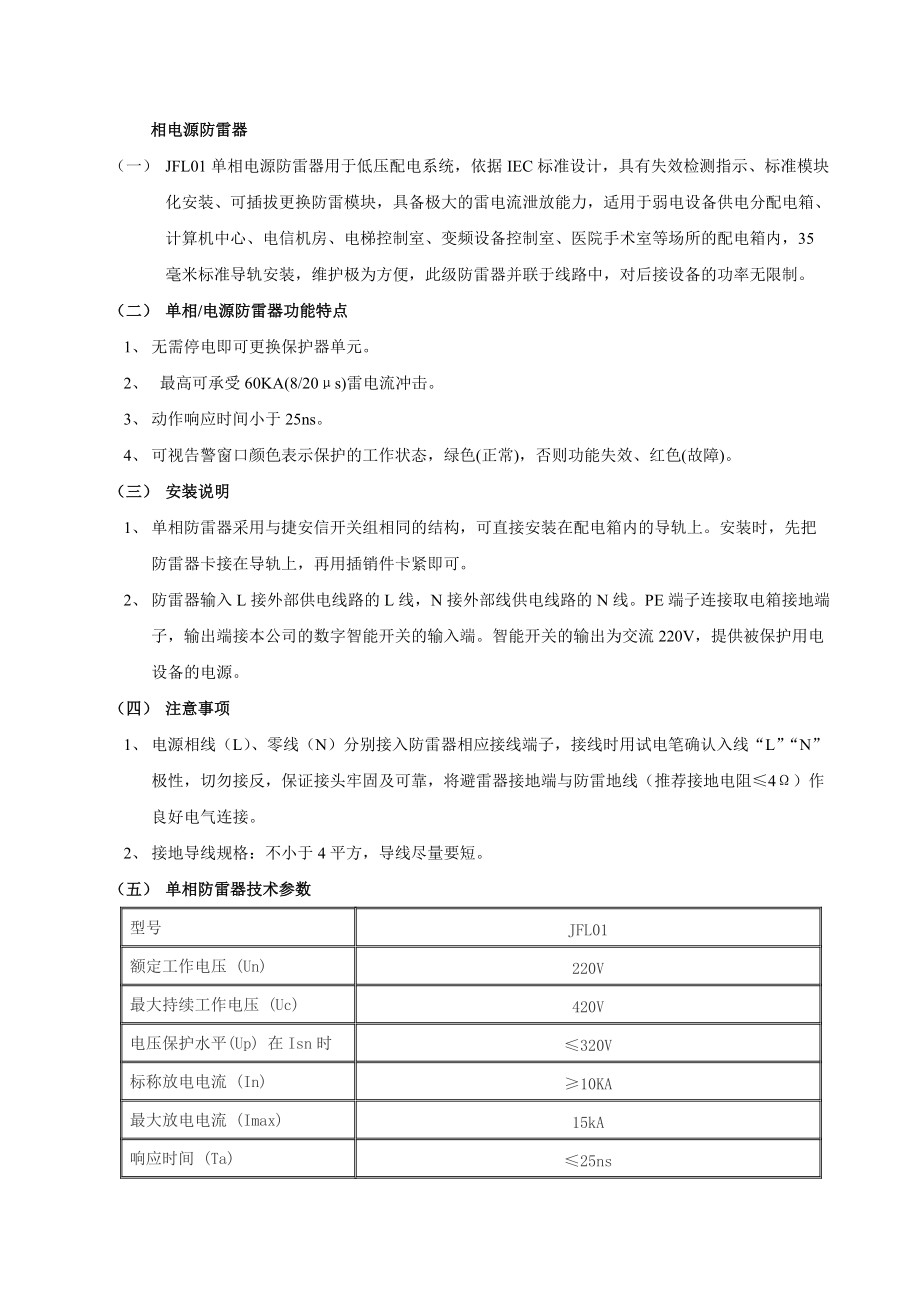

6、室外应加装防水盒，雷雨后应及时检查和记录避雷器的工作状况。（七） 三合一防雷器尺寸及接线示意图f三、 单相电源防雷器（一） JFL01单相电源防雷器用于低压配电系统，依据IEC标准设计，具有失效检测指示、标准模块化安装、可插拔更换防雷模块，具备极大的雷电流泄放能力，适用于弱电设备供电分配电箱、计算机中心、电信机房、电梯控制室、变频设备控制室、医院手术室等场所的配电箱内，35毫米标准导轨安装，维护极为方便，此级防雷器并联于线路中，对后接设备的功率无限制。 （二） 单相/电源防雷器功能特点1、 无需停电即可更换保护器单元。2、 最高可承受60KA(8/20s)雷电流冲击。 3、 动作响应时间小于2

7、5ns。 4、 可视告警窗口颜色表示保护的工作状态，绿色(正常)，否则功能失效、红色(故障)。（三） 安装说明1、 单相防雷器采用与捷安信开关组相同的结构，可直接安装在配电箱内的导轨上。安装时，先把防雷器卡接在导轨上，再用插销件卡紧即可。2、 防雷器输入L接外部供电线路的L线，N接外部线供电线路的N线。PE端子连接取电箱接地端子，输出端接本公司的数字智能开关的输入端。智能开关的输出为交流220V，提供被保护用电设备的电源。（四） 注意事项1、 电源相线（L）、零线（N）分别接入防雷器相应接线端子，接线时用试电笔确认入线“L”“N”极性，切勿接反，保证接头牢固及可靠，将避雷器接地端与防雷地线（推

8、荐接地电阻4）作良好电气连接。2、 接地导线规格：不小于4平方，导线尽量要短。（五） 单相防雷器技术参数型号JFL01额定工作电压 (Un)220V最大持续工作电压 (Uc)420V电压保护水平(Up) 在Isn时320V标称放电电流 (In)10KA最大放电电流 (Imax)15kA响应时间 (Ta)25ns接入导线截面 (L/N)46mm2接入接地线截面 (PE)1.5mm2智能电源管理器10A工作环境-40+85相对湿度90%安装35mm标准电气导轨外壳材料增强阻燃PBT测试依据GB18802.1、IEC61643-1（六） 单

9、相防雷器尺寸及接线图四、 智能电源管理器（一） 捷安信JDK11智能电能管理器是一种全自动化数字电源开关，适用于底压配电系统控制管理。主要针对联通、电信网络公司在户外的网络控制柜及监控设备等弱电系统经常掉电，导致客户网络无法正常使用网络，引起客户投诉。解决上述问题时须委派人员现场处理，及时性差，效率低。此类开关具有多种用电线路保护功能，同时具有线路诊断自动恢复供电功能，解决了掉电后须委派人员到现场处理的问题，掉电后能及时恢复供电，部分产品还具有远程通信功能。（二） 智能电源管理器功能特点1、 具有漏电、过流、短路、保护功能2、 线路打火保护功能3、 具有电流学习记忆功能：通过学习小于10A的电

10、流，并记忆下来，智能控制器则以记忆的电流值作为线路过流判断的最大限制。4、 具有自启动自恢复供电功能：线路出现漏电、过流时在间隔15秒内自动尝试供电。尝试送电的间隔时间可根据客户要求制定。5、 故障报警提示功能6、 联网集中管理功能：提供多种方式联网 如R485、TCP、Internet 远程控制（三） 智能电源管理器技术参数网络户外控制柜电源多功能数字开关的通用功能及技术参数见下表：功能功能描述技术参数备注漏电保护线路出现用电设备老化、破损、潮湿、凝露及人员操作不当等引起线路漏电，开关立即分闸漏电流I30mA.S鉴于户外设备，环境较特殊，漏电保护值调整为函数关系过载保护线路用电设备异常，线间

11、破损等引起线路过载，开关延迟分闸大于额定负载1.5倍时，延时动作时间20S短路保护线路间出现短路时，开关立即分闸电流50A时，动作时间0.04S过温保护因负载异常或电流过大导致开关内温度过高，开关延时分闸温度T90时，延时动作时间30S学习自适应智能型开关可记录设备正常工作时的负载值，当设备异常时，其负载值变大，开关延时分闸大于记录值的1.2倍时，延时动作时间20S具体操作方法见产品说明书诊断恢复当线路出现故障而开关分闸后，开关间隔一段时间后自动合闸，若故障任然存在，此动作执行3-5此后不再执行，期间故障消失，将正常供电。根据不同故障类别，自动合闸次数不同，间隔时间也不同，最少间隔10S，最长

12、间隔2分钟故障告警当线路出现故障，开关上状态指示灯根据不同类别的故障而闪烁次数不同闪烁次数与故障对照表参见说明书方便检修人员线路打火保护当线路出现持续打火时，开关延时分闸延时动作时间60S（四） 注意事项1、 按标示方向正确接牢火线与零线2、 本设备不可以在有易燃易爆气体和潮湿环境下使用。3、 非本公司授权的专业人员，不可拆卸和维修本设备。4、 如设备已损坏或发现以下的异常现象，请及时断开电源停止使用该设备，并及时与经销商或捷安信公司售后服务中心联系。5、 操作中产生异常噪音、异味、烟雾等。6、 操作过程中产生高温或发生电击。7、 有液体流入本产品（五） 电源管理器尺寸及接线图五、 平安城市监控防雷应用说明及注意事项（一） 取电箱取电箱部分为前端摄像机设备交流供电输出部分，给摄像机提供稳定供电输出和保障线路安全，起至关重要的作用。本方案采用单相防雷器+智能电源管理器组合可确保供电输出的稳定性和安全性，且在电源自动化管理方面优点突出，简单化、自动化、人性化。1、单相防雷器与智能电源管理器接线方式，及功能说明安装方式，可参加上图说明。2、智能电源管理器自动检测自动恢供电无需人工合闸，降底维护量。（二） 注意事项单箱防雷器的PE与取电箱接地端子必须有效接地，如果接地不良，防雷失效，雷击高压电流瞬间击穿电路，引起短路，烧坏设备，甚
