技师理论复习题

1、维修电工（技师）理论复习题一、单选题：1、无静差调速系统中，积分环节的作用使输出量（ D ）上升，直到输入信号消失。 A、曲线 B、抛物线 C、双曲线 D、直线2、在大容量三相逆变器中，开关元件一般不采用（ B ）。 A、晶闸管 B、绝缘栅双极晶体管 C、可关断晶闸管 D、电力晶体管3、变频器安装时，一般情况下，接触器（ C ）。 A、应接在电源和变频器之间及电动机和变频器之间 B、不能接在电源和变频器之间及电动机和变频器之间 C、应接在电源和变频器之间而不能接在电动机和变频器之间 D、不能接在电源和变频器之间而应接在电源和变频器4、通用变频器适用于（ B ）电机调速。 A、双速 B、交流鼠笼

2、式 C、直流 D、交流线绕式5、PLC是按集中输入、集中输出，周期性（ B ）的方式进行工作的。 A、并行扫描 B、循环扫描 C、一次扫描 D、多次扫描6、电动机在额定负载时（ C ）称为调速范围。 A、最高转速与最低转速之差 B、定子绕组旋转磁场转速与转子转速之差 C、最高转速与最低转速之比 D、定子绕组旋转磁场转速与转子转速之比7、恒压供水系统的PID调节器的作用是把压力设定信号和压力反馈信号经运算后，输给变频器一个（ B ）控制信号。 A、温度 B、频率 C、电阻 D、热量8、带有电压负反馈和电流正反馈的调速系统中，电压负反馈和电流正（ C ）。 A、前者是补偿控制，后者是反馈控制 B、

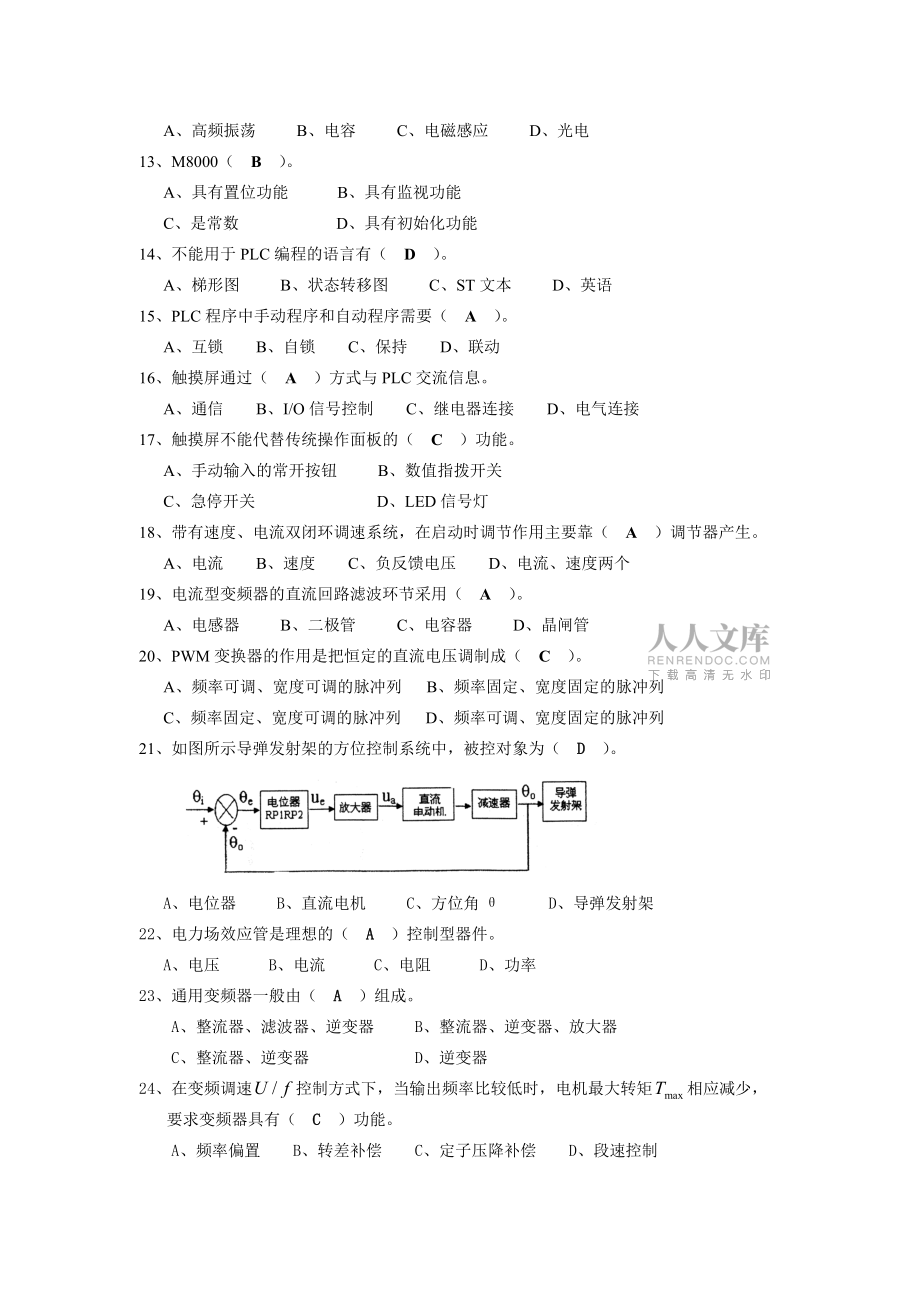

3、两者都是补偿控制 C、前者是反馈控制，后者是补偿控制 D、两者都是反馈控制9、下列指令中，（ A ）是加法指令。 A、ADD B、SUB C、INC D、DEC10、下列传感器中发球模拟量传感器的是（ D ）。 A、脉冲编码器 B、导电式液位传感器 C、压力开关 D、电阻式变片传感器11、偏差信号通常是指（ B ）信号之差。 A、输入与输出 B输入与反馈 C、输出与扰动 D、输出与反馈12、检测距离传感器20CM的不透光的物体，应选择工作原理为（ D ）型的接近开关。 A、高频振荡 B、电容 C、电磁感应 D、光电13、M8000（ B ）。 A、具有置位功能 B、具有监视功能 C、是常数 D

4、、具有初始化功能14、不能用于PLC编程的语言有（ D ）。 A、梯形图 B、状态转移图 C、ST文本 D、英语15、PLC程序中手动程序和自动程序需要（ A ）。 A、互锁 B、自锁 C、保持 D、联动16、触摸屏通过（ A ）方式与PLC交流信息。 A、通信 B、I/O信号控制 C、继电器连接 D、电气连接17、触摸屏不能代替传统操作面板的（ C ）功能。 A、手动输入的常开按钮 B、数值指拨开关 C、急停开关 D、LED信号灯18、带有速度、电流双闭环调速系统，在启动时调节作用主要靠（ A ）调节器产生。 A、电流 B、速度 C、负反馈电压 D、电流、速度两个19、电流型变频器的直流回路

5、滤波环节采用（ A ）。 A、电感器 B、二极管 C、电容器 D、晶闸管20、PWM变换器的作用是把恒定的直流电压调制成（ C ）。 A、频率可调、宽度可调的脉冲列 B、频率固定、宽度固定的脉冲列C、频率固定、宽度可调的脉冲列 D、频率可调、宽度固定的脉冲列21、如图所示导弹发射架的方位控制系统中，被控对象为（ D ）。A、电位器 B、直流电机 C、方位角 D、导弹发射架22、电力场效应管是理想的（ A ）控制型器件。A、电压 B、电流 C、电阻 D、功率23、通用变频器一般由（ A ）组成。 A、整流器、滤波器、逆变器 B、整流器、逆变器、放大器 C、整流器、逆变器 D、逆变器24、在变频调

6、速控制方式下，当输出频率比较低时，电机最大转矩相应减少，要求变频器具有（ C ）功能。 A、频率偏置 B、转差补偿 C、定子压降补偿 D、段速控制25、我国工频供电下，4极三相异步电动机的理想空载转速是（ B ）r/min。A、3000 B、1500 C、1000 D、75026、下列能产生100ms脉冲的触点是（ D ）。 A、M8000 B、M8161 C、M8033 D、M801227、PID运算是对（ D ）进行运算的。 A、反馈信号 B、给定信号 C、被控量 D、偏差信号28、下列指令中不必配对使用的是（ C ）。 A、MC、MCR B、MPS、MPP C、PLS、PLF D、FOR

7、、NEXT29、下列指令中（ A ）是子程序返回指令。 A、SRET B、IRET C、RET D、WDT30、下列传感器中属于模拟量传感器的是（ B ）。 A、脉冲编码器 B、热电偶 C、压力开关 D、温度开关3l、PID控制器的输入信号是（ B ）。 A、给定值 B、偏差信号 C、扰动信号 D、反馈信号32、电压负反馈加电流正反馈的直流调速系统中，电流正反馈环节是（ A ）反馈控制。 A、是补偿控制，而不是 B、不是补偿控制，而是 C、是补偿控制，也是 D、不是补偿控制，也不是33、PWM变换器的作用是把恒定的直流电压调制成（ D ）。 A、频率和宽度可调的脉沖列 B、频率可调的脉沖列 C

8、、宽度可调的脉冲列 D、频率固定、宽度可调的脉沖列34、电流型变频器的直流回路滤波环节采用（ B ）。 A、电容器 B、电抗器 C、晶闸管 D、 二极管35、触摸屏是（ D ）。 A、输入设备 B、显示设备 C、编程设备 D、输入和显示设备36、电压型变频器的直流回路滤波环节采用（ A ）。A、电容器 B、电抗器 C、晶闸管 D、二极管37、触摸屏实现数值输入时，要对应PLC内部（ C ）。A、输入点X B、输出点Y C、数据存贮器 D、定时器38、如图所示的锅炉汽泡水位控制系统中，被控对象为（ C ）。 A、给水调节阀 B、水位 C、汽泡 D、给水泵39、双闭环直流调速系统在启动过程的第二阶

9、段（ B ）。 A、ASR、ACR均处于饱和状态 B、ASR处于饱积状态、ACR处于不饱和状态 C、ASR、ACR均处于不饱和次态 D、ASR处于不饱和状态、ACR处于饱和状态40、下列能产生1s脉冲的触点是（ D ）。 A、M8000 B、M8161 C、M8033 D、M801341、传感器是将各种（ B ）转换成电信号的元件。 A、数字量 B、非电量 C、直流电量 D、交流脉冲量42、在自动控制系统中，当反馈信号比给定信号小时，系统的偏差信号U（ A ）。 A、大于零 B、小于零 C、等于零 D、不定43、电阻应变片传感器属于（ A ）。 A、力传感器 B、温度传感器 C、液位 D、光电

10、传感器44、电力场效应管指的是（ A ） A、MOSFET B、GTO C、IGBT D、G7R45、步进顺控有两个基本指令，它们是（ C ） A、SET，STL B、MC，MCR C、STL，RET D、SET，RST46、三菱F940GOT触摸屏通信口有（ C ） A、RS-232 B、RS-485 C、RS-232，RS-422 D、CC-Link47、SPWM产生的调制波是一系列（ D ）的脉冲列。 A、等幅而不等距、不等宽 B、不等幅而等距等宽 C、不等幅、不等距、不等宽 D、等幅、等距而不等宽48、RS-232串口通信传输模式是（ C ）通信方式。 A、单工 B、半单工 C、全双工

11、 D、半双工49、触摸屏常作为PLC的（ B ）设备。A、输入 B、输出 C、输入和输出 D、编程设备50、PI、PD、PID运算都是对（ C ）进行运算的。 A、 反馈信号 B、 给定值 C、偏差信号 D、 被控量51、热电偶传感器是利用（ C ）而制成的。 A、光电效应 B、应变效应 C、热电效应 D、电磁效应52、在恒压供水系统中，多采用的控制系统为（ B ） A、压力开环控制系统 B、压力闭环控制系统 C、压力开环和闭环控制系统 D、速度环和电流环的双闭环控制系统53、CC-Link通信网络用于主站，从站的数据传输时经常使用的指令是（ A ） A、FROM，TO B、SET C、FOR

12、，NEXT D、SFTL54、PI控制器的输出（ C ）。 A、与输入信号的大小成正比 B、与输入信号对时间的积分成正比 C、既与输入信号的大小成正比，又与输入信号对时间的积分成正比 D、 与输入信号的微分成正比二、多选题：1、下列属于顺序控制指令的结构的是（ A B C ）。 A、并行性结构 B、选择性结构 C、单流程结构 D、模块化结构2、PLC的输入信号有（ A B C D ）。 A、开关量 B、模拟量 C、数九寒天量 D、脉冲量3、电压型变频器的主要特点（ A C D ）。 A、中间环节采用大电容滤波 B、中间环节采用小电容滤波 C、输出电流波型近似正弦波 D、输出电压波型为矩形波E、

13、输出电压波型近似正弦波4、下列传感器中属于数字量传感器的是（ A B C ）。 A、编码器 B、温度开关 C、压力开关 D、热电偶5、下列指令中必需配对使用的是（ A B D ）。 A、MC、MCR B、MPS、MPP C、PLS、PLF D、FOR、NEXT6、运算放大器的基本电路有（ B C D ）。 A、PID B、同相放大 C、差动放大 D、反相放大7、下列用于三相交流异步电动机调速的方法有（ A B D ）。 A、变频 B、变极 C、变磁通 D、变转差率8、下列关于电容器的描述正确的是（ A C E ）。 A、电容器是储能元件 B、电容器是耗能元件 C、电容器的有功功率等于零 D、容

14、抗与频率有关 E、容抗与频率成反比9、发球字元件的是（ A B E ）。 A、M B、K1M0 C、T D、C10、PWM逆变器的作用和优点有（ A B E ）。 A、调频 B、调压 C、降低电网功率因数 D、调节速度慢而稳 E、可靠性高三、判断题：（ × ）1、按正反馈原理组成的闭环控制系统能实现自动控制的功能。（ ）2、偏差信号是指参考输入与主反馈信号之差。（ ）3、传感器是实现自动检测和自动控制的首要环节。（ ）4、调速系统的调速范围和静差率这两个指标相互制约。（ × ）5、双闭环调速系统中电流环为外环，速度环为内环，两环是串联的。（ × ）6、输出继电器Y

15、可以同外部输入信号驱动。（ ）7、SPWM各脉冲的幅值是相等的。（ ）8、FEND指令后的程序可以被PLC执行。（ × ）9、使用STL指令编程时，一个状态元件的STL触点在梯形图中只能出现一次。（ × ）10、继电器输出类型的PLC能输出脉冲控制步进电机。（ × ）11、开环系统和闭环系统都是由给定信号值控制的。（ × ）12、只要是闭环控制系统就能实现自动控制的功能。（ × ）13、在有静差调速系统中，电流正反馈和电压负反馈的作用是反馈控制。（ ）14、在电压负反馈调速系统中引入电流正反馈可提高系统的静态性能指标。（ ）15、高精度的无静差

16、系统中引入电流正反馈可提高系统的静态性能 。（ ）16、传感器的静态特性主要由线性度、灵敏度、和重复性来描述。（ × ）17、FEND后面的指令将不被执行。（ × ）18、现代PLC的编程软件具有很强的语法检查能力，能检查出PLC程序中的所有语法错误。（ ）19、整流器电路用于将交流电转变成直流电，而逆变器却实现相反的过程。（ ）20、在控制系统中，三菱的F940触摸屏可以作为三菱FX2N的PLC编程器使用。（ × ）21、输出继电器Y可以由外部输入信号驱动。（ ）22、触摸屏一般通过串行接口与计算机、PLC或其他外围设备连接进行通信。（ × ）23、在

17、自动控制系统中，若反馈电压是正电压，则该系统是负反馈系统。（ × ）24、力传感器一般由热敏元件、放大器和显示器等组成。（ × ）25、传感器的静态特性主要由力学量、电学量和热学量来描述。 （ ）26、开环系统是由给定信号值控制的；而闭环系统则是由偏差信号值控制的。（ ）27、静差率是用来衡量系统在负载变化速度的稳定性。（ × ）28、PWM变换器（斩波器）是把恒定的直流电压，调制成频率不变，宽度不变脉冲直流电压。（ ）29、定时器定时设定值可以用数据寄存器设定。（ × ）30、在PLC网络中，一般使用星形拓扑网络。（ ） 31、计算机与FX2N的连线中

18、，计算机连接端为RS232接口， FX2N连接端为RS422接口。（ ）32、触摸屏既是输入设备也是输出设备。（ × ）33、在自动控制系统中，若给定电压是负电压，則该系统是负反馈系统。（ × ）34、恒压供水的主要目标是保持地下水池液面不变。（ × ）35、程序中，计数器C2每1秒计数一次。（ × ）36、当驱动定时器使其延时时间等于设定时间时，定时器触头动作，线圈继续得电计时。（ × ）37、计算机与FX2N的连线中，与计算机的连接端为RS232接口，与FX2N连接端为RS485接口。（ × ）38、在多泵组恒压供水系统中，变频器

19、的主要作用是控制水泵的切换。（ ）39、在自动控制系统中，开环系统是由给定信号值控制的；而闭环系统则是由偏差信号值控制的。（ ）40、触摸屏一般通过串行接口与电脑、PLC等连接通信，并可由专用软件完成画面制作和传输，以实现作为图形操作和显示终端的功能。 （ × ）41、按正反馈或负反馈原理组成的闭环控制系统能实现自动控制的功能。（ × ）42、电压型变频器的直流回路滤波环节是电抗器。 （ ）43、在变频器控制的恒压供水装置中，当供水压力低于设定压力时，变频器就会控制运行频率升高。（ × ）44、电流型变频器不适用于经常起动、制动的系统。（ × ）45、定

20、时器和计数器的设定值只能用十进制常数K来设定。（ ）46、计数器的设定值可以用数据寄存器设定。（ × ）47、制作触摸屏画面的软件是通用的。（ ）48、要构成一种高精度的无静差系统就必须采用比例加积分控制器。（ ）49、传感器的静态特性主要由线性度、灵敏度、和重复性来描述。（ × ）501、三菱FR变频器采用RS232接口。（ ）51、FXON-3A模块在恒压供水中起着监测管网压力，实现恒压调节的作用。（ × ）52、恒压供水中的压力传感器是电流传感器，液面传感器是电压传感器。（ ）53、任何一个控制系统都是由被控对象和控制器两大部分所组成。（ × ）5

21、4、静差率与机械特性有关，特性越硬，静差率越大。（ ）55、PLC扫描周期主要取决于程序的长短。（ × ）56、触摸屏通过I/O信号控制的方式与PLC交流信息。（ × ）57、触摸屏具有输入和输出的控制功能。四、填空题：1、如图所示炉温自动控制系统中，反馈元件是 热电偶 ，被控量是 温度 。2、传感器的分类方法有两种，一种是按 被测物理量 来分，一种是按 传感器工作原理 来分。3、任何一个控制系统都是由 控制器 和 被控对象 两大部分所组成。4、自动控制系统的基本要求是 稳定性 、 快速性 、 准确性 。5、PLC是在 继电 控制系统上发展起来的。6、按照输入信号变化的规律

22、，控制系统分为 恒值 、 程序 、 伺服（或随动） 控制三类。7、限定变频器的最大输出频率，可通过设定 上限 频率参数来实现。8、PLC输入电路中史电耦全电路的作用是通过 光电隔离 实现 抗干扰 的目的。9、PLC中的存储器分为 系统程序存储器 和 用户程序存储器 两种。10、步进电机正常工作时，其转速、停止的位置取决于脉冲信号的 频率 、脉冲数和负载的大小。11、伺服控制系统的输入信号是随时间 任意变化 的函数。12、电流型变频器滤波环节采用 电抗器 。13、采用脉宽调制技术在同一变频器中既实现 调压 又实现 变频 。14、数字“0”的ASCII码是 H30 ，大写字母“A”的ASCII码是

23、 H41 。15、F940G0T触摸屏用于与计算机进行通信的接口标准为 RS-232 ，属于 串 行口。16、PLC开关量输出接口的主要类型有 继电器 、 晶体管 、 晶闸管 三种。17、PLC输入电路一般由光电耦合电路进行电气隔离防止干扰。光电耦合器由 发光二极管 和 光敏晶体管 组成。18、按 被测物理量 分类和按 传感器的工作原理 分类，是传感器常用的两种分类方法。19、静止变频装置的作用是把电压和频率恒定的电网电压变为 电压和频率可调 的交流电。20、PLC执行程序的过程分为输入采样、 程序执行 、 输出刷新 三个阶段。21、从信号传送的特点或系统的结构形式来看，控制系统可分为 开环控

24、制 和 闭环控制 系统。22、PI控制器的输出与输入信号 大小和对时间的积分 成正比。23、自动控制系统的基本要求是 稳定性 、 快速性 、 准确性 24、传感器通常由 敏感 元件和 转换 元件组成。25、双闭环调速系统中的ASR和ACR分别用来对言之 速度 和 电流 调节，两者之 串 级联接。26、由脉宽调制变换器向直流电动机电枢供电的自动控制系统称为 直流脉宽调速系统 。27、PLC的每扫描过程分为 输入采样 、 执行程序 、 输出刷新 三个阶段。28、状态转移图是一种表明步进顺控系统的控制过程 功能 和 特性 的图形。29、触摸屏的供电电压为直流 24V 或交流 220V 。30、VVV

25、F（变压变频）控制的特点是 。3l、根据输入信号的特征，可将自动控制系统分成为 恒值控制 、 程序控制 、 随动 三类。32、自动控制系统中的比较元件是用来比较 输入 信号与 反馈 信号，并产生两者差值的 偏差 信号。33、靜差率用来衡量调速系统在负载变化时 转速 的稳定性。34、通过PWM技术在同一逆变器中即可实现 调压 和 变频 。35、PLC执行程序的过程分为 输入采样 、 程序执行 、 输出刷新 三个阶段。36、F940GOT触摸屏与三菱FX型PLC是采用 RS422串行 通信的方式。37、一个完善的控制系统通常由 测量反馈元件 、 比较元件 、校正元件、放大元件、执行元件以及 控制对

26、象 等基本环节组成。38、数字“0”的ASC码是 H30 ，大写字母“A” 的ASC码是 H41 。39、串行数据传送方式，可分为 单工 、 半双工 、 全双工 。40、串行通信接口标准，可分 RS232 、 RS422 、 RS485 。41、比较开环和闭环控制系统可见，开环系统由给定信号做控制，闭环系统由 偏差信号 做控制。42、恒值控制系统的特点是输入信息 某个常数 ，程序控制系统的特点是加入信号 接照一种预先知道的时间函数变化 ，随动系统的特点是输入信号 随时间任意变化的函数 。43、触摸屏一般通过 串 行接口与计算机、PLC等外围设备连接通信。44、双环调速系统中的ASR为 转速调节

27、器 ，ACR 电流调节器 ，两者之间串级联接。45、PLC开关量输出接口按输出开关器件的不同分 继电器 输出、 晶体管 输出和 晶闸管 输出。46、变频调速器恒压频比控制方式的特点是，实用中的低频时常用 定子压降补偿 的方法增强带载能力。五、问答题：1、自动控制系统的基本要求是什么?答：基本要求是稳定性，快速性，准确性。2、运行下图程序。 X0为按钮控制，Y3Y0为控制灯，问X0吸合后，PLC的输出稳定后，Y3Y0控制的灯哪个亮? 答：Y3、Y13、CC-Link网络中，Q型主站中没定D1000D1001为1#从站的发送区域，D1020-D1021为1#从站的接收区域。问3#从站的发送区域、5

28、#从站的接收区域是什么?答：3#从站的发送区域D1004D1005，5#从站的接收区域D1028D10294、写出FX2N的PLC把本机的X17-X0状态发送到CC-Link的Q型主站中的程序。设FX2N的CC-Link模块号为0。5、写出FX2N的PLC把本机的X17X0状态发送到cc-Link的Q型主站中的程序。设FX2N的CC-Link模块号为1。6、简述传感器的定义。答：能感受规定的被测量并按照一定的规律转换成可输出信号的器件或装置。7、简述什么是交流调速系统。答：所谓交流调速系统，就是以交流电动机作为电能-机械能的转换装置，并通过对电能（电压、电流、频率）的控制以产生所需转矩与转速的

29、电气传动自动控制系统。8、分析下面程序，DIO的值是多少?答：D10的值是0。9、简述自动控制系统的特征。答：结构上系统必须具有反馈装置，以求取得偏差信号U；由偏差U产生控制作用，以便纠正偏差；控制的目的是力图减少或消除偏差，使被控制量尽量接近期望值。10、采用PWM方式构成的逆变器具有什么功能？试简述其主要特点。答：具有调压和变频的功能。主要特点是体积小，重量轻，可靠性高，调节速度快，动态响应好，能提供较好的逆变器输出电压和电流波形，能提高逆变器对交流电网的功率因精。11、运行下图程序。XO为按钮控制，YO控制灯，问X0至少应吸合多长时间，Y0控制的灯才亮？答：2500s12、简述什么是交一

30、直-交变频器?答：先用速流器将工频交流电变成直流电，再用逆变器将直流电变为电压、频率可调的交流电，这种变频器称为交-直-交变频器。13、变频器为什么要维持恒磁通控制，条件是什么?答：对于要求调速范围大的恒转矩负载，希望在整个调速范围内保持最大转矩Tmax不变，则需保持m恒定不变。其条件是E1/f1=常数。14、运行下图程序。X0为按钮控制，YO控制灯，问XO至少应吸合多长时间，YO控制的灯才亮?答：50分钟15、表示PLC型号的FX2N-48MR 中48、M和R的含义分别是什么?答：48个I/O点、基本单元、继电器输出型16、简述传感器的定义。答：能感受规定的被测量拼按照一定的规律转换成可用输

31、出信号的器件或装置。17、程序如图所示，当X10吸合后程序一直运行，运行了1分种时，D1的值是多少？答：160 六、编程题：1、洗手盆有人使用时光电开关使XO为ON，冲水系统在3S后令YO为ON，冲水2S（见图）停止当XO为OFF时，再行冲水2S，请设计出梯形图答：2、某车间有1#和2#两台风机，控制顺序要求如下： 1）按下XO后， 1#和2#风机同时启动运行： 2）运行半小时后，1#和2#风机同时停止： 3）1#和2#两台风机采用时间控制Y-降压启动，风机先Y形启动，4S后，风机断电，2S后，风机形启动；Y-降压启动必须采用功能指令编程。 请根据控制要求，绘出I/ O分配图和程序梯形图 。答

32、：3、炉温控制系统 设允许炉温的下限值放在DO中，上限值放在D2中，实测炉温放在D1中，按下启动按钮，系统开始工作。当实测炉温低于允许炉温下限值时，加热器工作、恒温器停止：当实测炉温高于允许炉温上限值时，加热器、恒温器停止；当实测炉温在允许炉温上、下限值之间维持时，恒温器工作。按下停止按钮，系统停止。要求：1）画出PLC的I/0分配图：2）画出PLC的梯形图答：4、滤波程序系统启动后，每隔5秒将以D9D0中的数据移到D29D20为首地址数据寄存器中，并计算D29D20的平均值并存入D50中。如果D50的值大于D51的值，YO驱动外部报警信号。请设计程序并调试出来。要求：1）画出PLC的I/O分

33、配图；2）画出PLC的梯形图。答：5、编写滤波程序系统启动后，每隔20秒将以D9D0中的数据移到以D29D20为道地址数据寄存器中，并计算D29D20的平均值并存入D50中，如果D50的值小于D51的值并且持续5秒，那么YO每秒闪烁一次，以驱动外部报警信号。请设计程序并调试出来。要求：1）画出PLC的I/0分配图；2）画出PIC的梯形图答：6、用ROR、ROL指令编写程序。控制过程是：按起动按钮SB0，16盏流水灯正序（应用ROL）每隔1秒点亮，循环3次；之后，16盏流水灯反序（应用ROR）每隔1秒点亮，循环3次，结束。要求：1）画出PLC的IO分配图；2）画出PLC的梯形图7、设计如图的振荡

34、灯光控制电路，请画出PLC的I/O分配图，梯形图。答：8、某自动生产线上的运料小车运行如图所示，运料小车由一台三相异步电动机拖动，电机正转，小车向右行，电机反转，小车左行。在生产线上有3个编码位13的站点供小车停靠，在每一个停菲站安装一个行程开关以检测小车是否到达该站点。对小车的控制除了启动按钮和停靠按钮之外，还设有3个呼叫按钮开关（HJ1HJ3）分别与3个停靠站点相对应。（1）按下启动按钮，系统开始工作，按下停止按钮，系统停止工作；（2）当小车当前所处停靠站的编码小于呼口叫按钮HJ的编码时，小车向右行，运行到呼叫按钮HJ所对 应的停靠站时停止：（3）当小车当前所处停靠站的编码大于呼叫按钮HJ

35、的编码时，小车向左行，运行到呼叫按钮 HJ所对应的停靠站时停止： （4）当小车当前所处停靠站的编码等于口乎叫按钮HJ的编码时，小车保持不变；答：输入说明输出状态说明X000启动按钮开关Y000电机反转继电器X001停止按钮开关Y001电机正转继电器X0021号站呼叫按钮开关X0032号站呼叫按钮开关X0043号站呼叫按钮开关X0051号站呼叫按钮开关X0062号站呼叫按钮开关X0073号站呼叫按钮开关9、设计一个对鼓风机与引风机控制的电路程序。要求：（1）开机时首先起动引风机，引风机指示灯亮，10秒后自动起动鼓风机，鼓风机指示灯亮；（2）停机吋首先关断鼓风机，鼓风机指示灯灭，经20秒后自动关断引风机和引风机指示灯设开机输入信号由XO实现，关机由Xl实现。鼓风机起动控制和指示灯由YO于Y1实现，引风机起动控制与指示灯拄制由Y2和Y3实现。 请画出PLC的I/0分配图和梯形图。答：10、某自动生产线上的运料小车运行如图所示，运料小车由一台三相异步电动机拖动，电机正转，小车间右行，电机反转，小车左行。在生产线上有3个编码位13的站点供小车停靠，在每一个停靠站安装一个行程开关以检测小车是否到达该站点。对小车的控制除了启动按钮和停靠按钮之外，还设
