1、低通滤波器设计时间：2021.02. 11创作：欧阳计二、设计目的1、学习对二阶有源RC滤波器电路的设计与分析；2、练习使用软件ORCAD (PISPICE)绘制滤波电路；3、掌握在ORCAD (PISPICE)中仿真观察滤波电路的幅 频特性与相频特性曲线。二、设计指标1、设计低通滤波器截止频率为W=2*1(T5rad/s；2、品质因数0=1/72；三、设计步骤1、考虑到原件分散性对整个电路灵敏度的影响，我们选择R1=R2=R,C1=C2=C,来减少原件分散性带来的 问题；2、考虑到电容种类比较少，我们先选择电容的值，选 择电容C=1nF；3、由给定的Wp值，求出R甲=时帀二走=2*10八5解

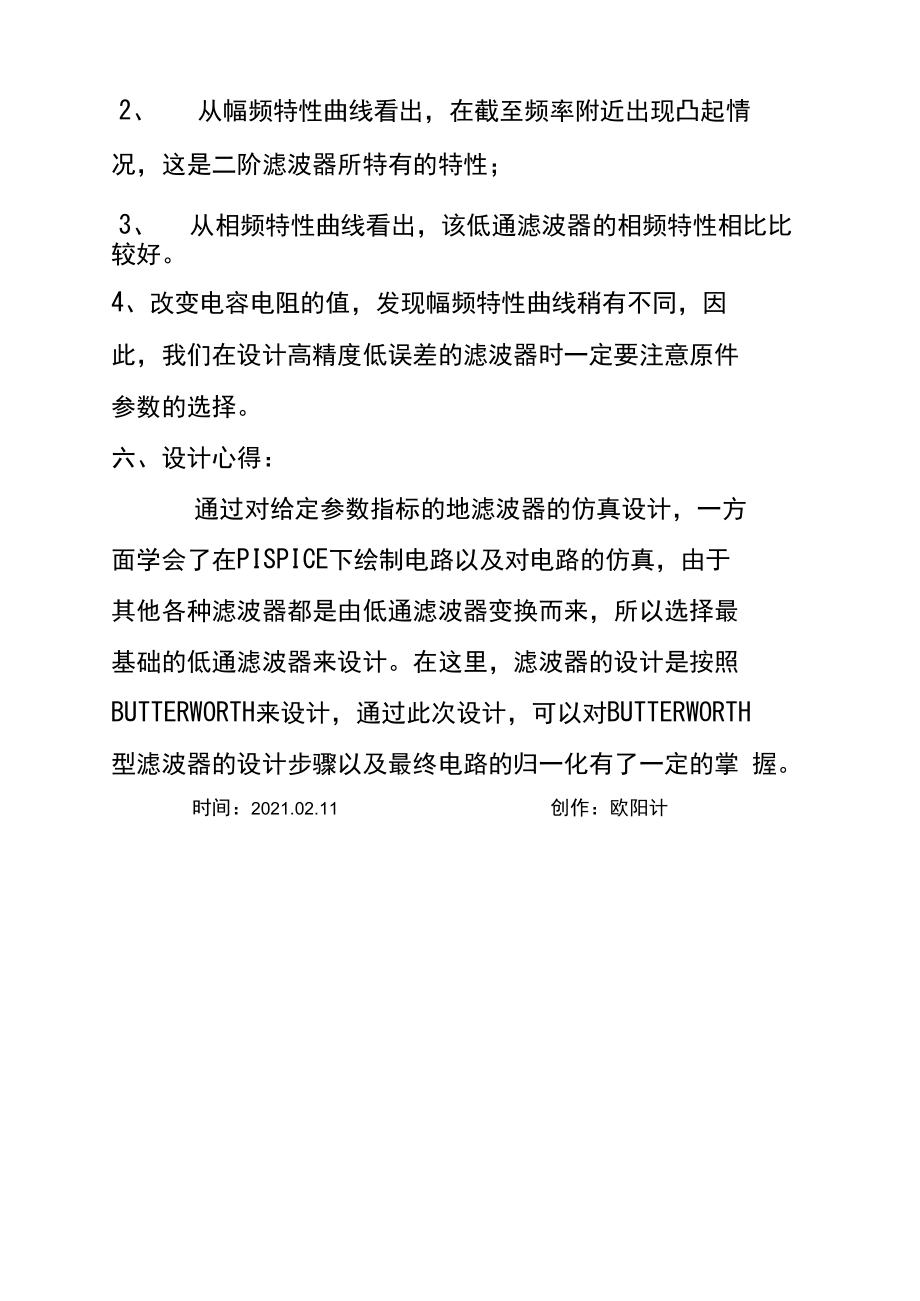

2、得:R=5Kq4、根据给定的Q,求解KQ=)/?17?2C1C2 / (Rl + r2)Cl+ (1 - K)RC=解得:K=3-l=1.286Q5、根据求出K值，确定Ra与Rb的值K二 1+竺=2RbRa=Rb这里取 Ra=Rb=10Ko ；四、电路仿真1、电路仿真图：2、低通滤波器幅频特性曲线3、低通滤波器相频特性曲线注:改变电容的值:当C1=C2=C=10nF时低通滤波器幅频特性曲线低通滤波器相频特性曲线五、参数分析1、从幅频特性图看出：该低通滤波器的截止频率大约33KHz,而我们指标要求设计截止频率f= Wp/2H=31.847KHz存在明显误差；2、从幅频特性曲线看出，在截至频率附近出现凸起情 况，这是二阶滤波器所特有的特性；3、从相频特性曲线看出，该低通滤波器的相频特性相比比 较好。4、改变电容电阻的值，发现幅频特性曲线稍有不同，因 此，我们在设计高精度低误差的滤波器时一定要注意原件 参数的选择。六、设计心得：通过对给定参数指标的地滤波器的仿真设计，一方 面学会了在PISPICE下绘制电路以及对电路的仿真，由于 其他各种滤波器都是由低通滤波器变换而来，所以选择最 基础的低通滤波器来设计。在这里，滤波器的设计是按照 BUTTERWORTH来设计，通过此次设计，可以对BUTTERWORTH 型滤
