铝及铝合金铆钉线与铆钉铆接剪切试验方法

1、铝及铝合金钏钉线与钏钉钏接、剪切试验方法（审定稿） 国家标准编制说明1编制依据全国有色金属标准化技术委员会有色标委2004第08号文件，下达了编制铝及铝合金狮钉线与挪钉娜接、剪切试验方法标准的任务，确定由东北轻合金有限责任公司为主编单位，并于 2005年8月1日在五大连池的标准预审会上对此标准进行了预审，提出了 此审定稿。2编制原则2.1 本标准是对 GB3250-82及GB3252-82的整合修订，修订后的标准引进了国家标准中新 的力学术语符，并对文字及章节重新进行了规范化整编。2.2 根据国内具体生产设备检验状况和用户对产品检测的使用要求，做到标准方法的合理 性与实用性。2.3 按照GB/

2、T 1.1-2000标准化工作导则第一部分：标准的结构和编写规则和 GB/T1.2标准化工作导则第2部分：标准的制定方法的要求进行编写，在编写规则和章节设置上均符合有关标准的规定。2.4 根据预审会与会代表提出的意见进行修改。3编制过程根据中色协产字200306号文，召开了标准工作任务落实会议，确定了东北轻合金有 限责任公司为主编单位，成立了标准编制小组，落实了起草人。会上各科研院所、生产厂 家对本标准的起草提出了很多建议，并以此确定了起草原则。经过资料整理、认真研究了国家标准的内容后，提出了草案稿。2005年8月1日在五大连池的标准预审会上对此标准进行了预审，参加会议的有 10个单位的19名

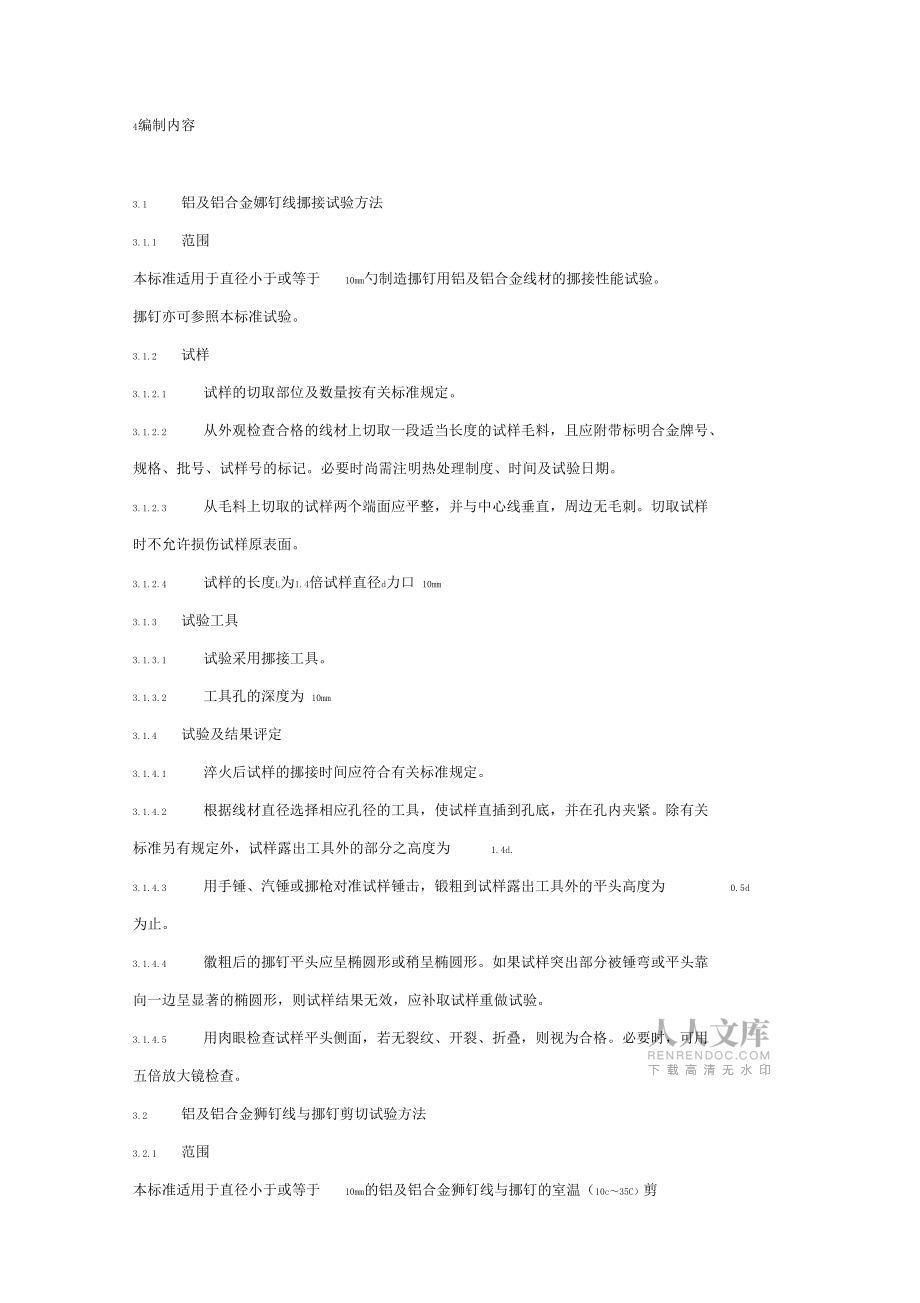

3、代表，与会代表对原国家标准方法存在的问题进行了认真分析、广泛讨论，提出了切实可行的修订方案，形成了此审定稿。4编制内容3.1 铝及铝合金娜钉线挪接试验方法3.1.1 范围本标准适用于直径小于或等于10mm勺制造挪钉用铝及铝合金线材的挪接性能试验。挪钉亦可参照本标准试验。3.1.2 试样3.1.2.1 试样的切取部位及数量按有关标准规定。3.1.2.2 从外观检查合格的线材上切取一段适当长度的试样毛料，且应附带标明合金牌号、规格、批号、试样号的标记。必要时尚需注明热处理制度、时间及试验日期。3.1.2.3 从毛料上切取的试样两个端面应平整，并与中心线垂直，周边无毛刺。切取试样时不允许损伤试样原表

4、面。3.1.2.4 试样的长度L为1.4倍试样直径d力口 10mm3.1.3 试验工具3.1.3.1 试验采用挪接工具。3.1.3.2 工具孔的深度为 10mm3.1.4 试验及结果评定3.1.4.1 淬火后试样的挪接时间应符合有关标准规定。3.1.4.2 根据线材直径选择相应孔径的工具，使试样直插到孔底，并在孔内夹紧。除有关标准另有规定外，试样露出工具外的部分之高度为1.4d.3.1.4.3 用手锤、汽锤或挪枪对准试样锤击，锻粗到试样露出工具外的平头高度为0.5d为止。3.1.4.4 徽粗后的挪钉平头应呈椭圆形或稍呈椭圆形。如果试样突出部分被锤弯或平头靠向一边呈显著的椭圆形，则试样结果无效，

5、应补取试样重做试验。3.1.4.5 用肉眼检查试样平头侧面，若无裂纹、开裂、折叠，则视为合格。必要时，可用五倍放大镜检查。3.2 铝及铝合金狮钉线与挪钉剪切试验方法3.2.1 范围本标准适用于直径小于或等于10mm的铝及铝合金狮钉线与挪钉的室温（10c35C）剪 切（双剪）试验，并测定其抗剪性能。3.2.2 定义、符号及公式3.2.2.1 剪切（双剪）是将均匀缓慢增加的拉伸或压缩力，通过相应的剪切工具，垂直于试样纵轴作用在试样上，使之相距有限的两个横截面对称受剪。3.2.2.2 抗剪强度（t）系指试样在剪断前所承受的最大力下，受剪横截面上（以原始横截面面积计）的平均应力。3.2.2.3 双剪试

6、验的抗剪强度按下式计算：F mT =2so式中：r抗剪强度，kgf/ mm2 （N/mm2）;Fm 剪切时白勺最大力,kgf （N）;So试样原始横截面积，mm 2。3.2.3 试样3.2.3.1 试样的切取部位及数量应符合有关标准规定。3.2.3.2 从外观检查合格的线材上切取一段适当长度的试样，且应附以标明合金牌号、规格、批号及试样号的标志。对挪钉体长度小于剪切工具总厚度的短挪钉，可用同批、同一 热处理制度的挪钉线做为视试样。3.2.3.3 试样如有弯曲，则应矫直，但不允许损伤试样表面或改变试样的原有性能。3.2.4 试验设备3.2.4.1 试验设备主要包括拉力、压力或万能试验机及相应的拉

7、式或压式剪切工具。3.2.4.2 试验机应符合国家标准规定，满足下列基本要求：测力示值误差不大于土 1 %;能保证剪切工具通过机器施力中心，对试样加力；加力平稳均匀，力指示灵敏平衡，具有良好的读数稳定性；应具有调速指示装置。3.2.4.3 拉式或压式双剪工具均可使用，推荐使用如附录A图所示的拉式双剪工具。3.2.4.4 剪切工具加工制造必须满足下列基本要求：剪刀和夹板选用优质合金钢，硬度要求达到H R C 6 26 4 ;剪刀与夹板之间的接触平面应精磨，粗糙度不低于，；剪刀及夹板工作孔的表面应光滑，粗糙度不低于V9,孔的接触棱边应锋利;工作孔于施力销孔（拉式工具）的轴线应位于工具的中心面上，且

8、与剪刀、夹板的表面相垂直;剪切工具主要部件（剪刀、垫块、夹板及其工作孔）的尺寸及加工偏差见附录A表。3.2.5 试验及结果处理3.2.5.1 试验前用精度不低于 0.01 m m的量具测量试样两个相互垂直方向上的直径，取其算术平均值。试样横截面面积化整后保留三位有效数字，所需数位后的数字按GB/T 1.1 2000标准化工作导则第一部分：标准的结构和编写规则附录C数字修 约规则处理。3.2.5.2 试验机及其力值度盘的选择3.2.5.2.1 力值度盘的选择，应使其预计最大剪切力F位于一般试验机量程的4080%,电子试验机量程的 5090%范围内；3.2.5.2.2 试验小尺寸试样时应选用小负荷试验机。3.2.5.3 按试样的工称直径选择孔径相应的工具，并使之在试验机上固定好，不得有偏心。3.2.5.4 将试样插入剪切工具工作孔内，不得损伤试样表面。3.
