喷射井点降水施工方案

1、喷射井点降水施工方案喷射井点降水是在井点管内部装设特制的喷射器， 用高压水泵或空气压缩机 通过井点管中的内管向喷射器输入高压水（喷水井点）或压缩空气（喷气井点），形成水 气射流，将地下水经井点外管与内管之间的间隙抽出排走。本法设备较简单，排水深度大，可达 8 820m20m 比多层轻型井点降水设备少，基坑土方开挖量少，施 工快，费用低。本工艺标准适用丁基坑开挖较深、降水深度6 620m20m 土渗透系数为 3 35050 化 d d 的砂土或渗透系数为 0.0. 1 13Ed3Ed 的粉土、粉砂、淤泥质土、粉 质粘土中的降水工程。一、主要机具设备喷射井点根据其工作时使用的喷射介质的不同，分为喷

2、水井点和喷气井点两 种。其主要设备由喷射抱点、高压水泵（或空气压缩机）和管路系统组成。1 1 .喷射井管（图 2-142-14）分内管和外管两部分，内管下端装有喷射器，并与滤管相接。喷射器由喷嘴、混合室、扩散室等组成。项目规格、性能项目规格、性能外管直径lOOmm(75)喷嘴至喉管始端距离25iYlm滤管直径lOOmm(75)喉管长与喷嘴直径比2内管直径38mm扩散管锥角80、6。（8。）芯管直径38mm工作水量6m3 / h喷嘴直径/ mm吸入水量45ln3 / h喉管直径14ram工作水压力0.8MPa喉管长45ram降水深度24m3图 214 喷射井点管构造常用5& 100mm7

3、5mm喷射井点的主要技术性能见表2 17。,/,lOOm（秒7Smm）贲射井点主要技术性能表2-17注：l .适于土层：粉细砂层、粉砂土 （K=1lOre / d）;粉质粘土 （K=0 . 1lm/d）; 2.过滤管长 1.5。 ， 夕卜包一层 70 目铜纱网和一层塑料纱网， 供水回水总 管 150mm2.高压水泵用6SH6型或l50S78型高压水泵（流量为140150m h,扬 程78m）或多级高压水泵（流量5080mh,压力为0. 7 0. 8MPa）1。2台，每台可带动2530根喷射井点管。.循环水箱钢板制.尺寸为2. 5却1. 45n 1. 2m=4.管路系统包括进水、排水总管（直径l

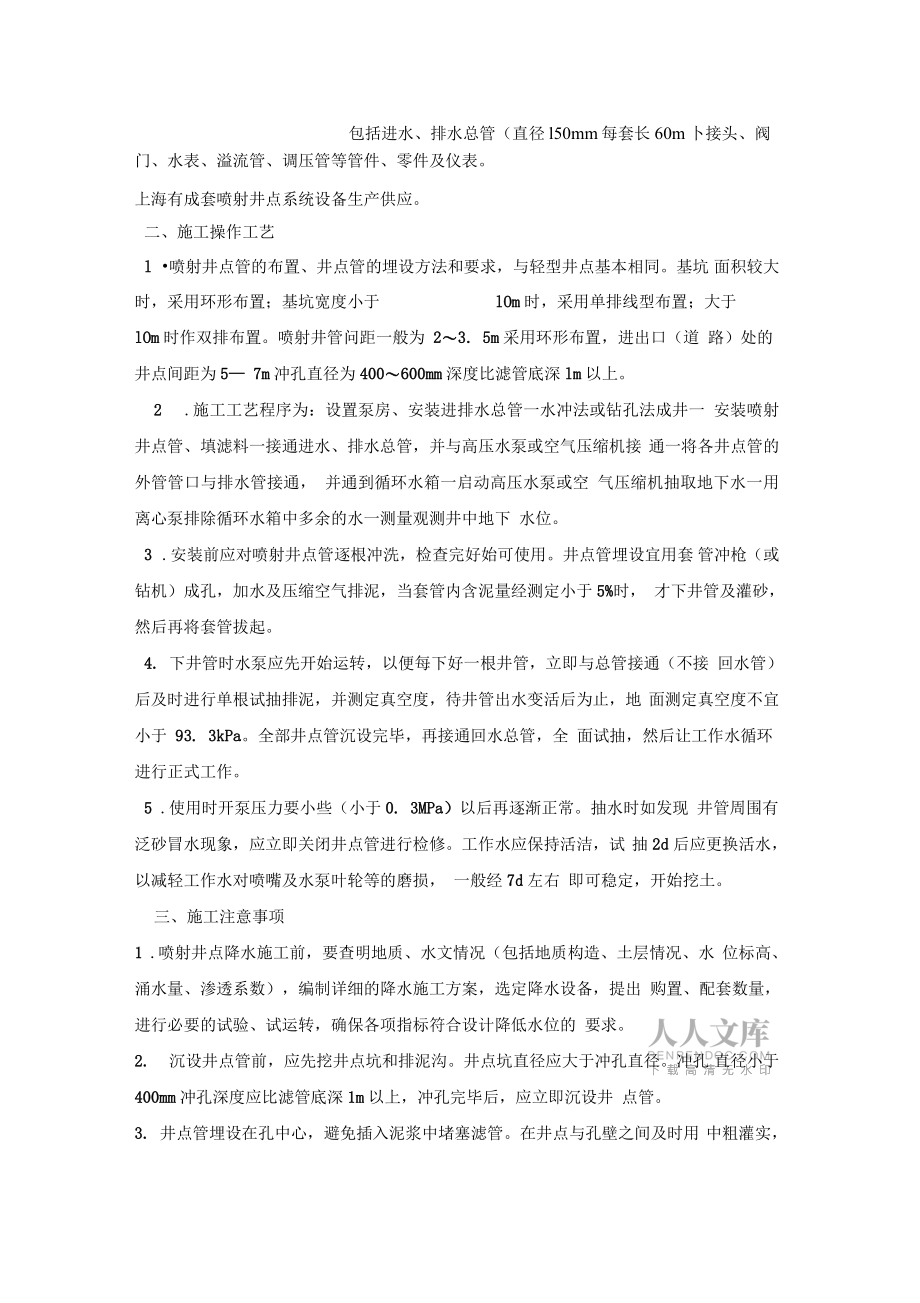

4、50mm每套长60m卜接头、阀门、水表、溢流管、调压管等管件、零件及仪表。上海有成套喷射井点系统设备生产供应。二、施工操作工艺l l 喷射井点管的布置、井点管的埋设方法和要求，与轻型井点基本相同。基坑 面积较大时，采用环形布置；基坑宽度小于lOmlOm 时，采用单排线型布置；大于lOmlOm 时作双排布置。喷射井管问距一般为 2 23.3. 5m5m 采用环形布置，进出口（道 路）处的井点间距为 5 5 7m7m 冲孔直径为 400400600mm600mm 深度比滤管底深 lmlm 以上。2 2.施工工艺程序为：设置泵房、安装进排水总管一水冲法或钻孔法成井一 安装喷射井点管、填滤料一接通进水

5、、排水总管，并与高压水泵或空气压缩机接 通一将各井点管的外管管口与排水管接通， 并通到循环水箱一启动高压水泵或空 气压缩机抽取地下水一用离心泵排除循环水箱中多余的水一测量观测井中地下 水位。3 3 .安装前应对喷射井点管逐根冲洗，检查完好始可使用。井点管埋设宜用套 管冲枪（或钻机）成孔，加水及压缩空气排泥，当套管内含泥量经测定小于 5%5%时， 才下井管及灌砂，然后再将套管拔起。4.4. 下井管时水泵应先开始运转，以便每下好一根井管，立即与总管接通（不接 回水管）后及时进行单根试抽排泥，并测定真空度，待井管出水变活后为止，地 面测定真空度不宜小于 93.93. 3kPa3kPa。全部井点管沉设

6、完毕，再接通回水总管，全 面试抽，然后让工作水循环进行正式工作。5 5 .使用时开泵压力要小些（小于 0.0. 3MPa3MPa）以后再逐渐正常。抽水时如发现 井管周围有泛砂冒水现象，应立即关闭井点管进行检修。工作水应保持活洁，试 抽 2d2d 后应更换活水，以减轻工作水对喷嘴及水泵叶轮等的磨损， 一般经 7d7d 左右 即可稳定，开始挖土。三、施工注意事项1 1 .喷射井点降水施工前，要查明地质、水文情况（包括地质构造、土层情况、水 位标高、涌水量、渗透系数），编制详细的降水施工方案，选定降水设备，提出 购置、配套数量，进行必要的试验、试运转，确保各项指标符合设计降低水位的 要求。2.2.沉设井点管前，应先挖井点坑和排泥沟。井点坑直径应大于冲孔直径。冲孔 直径小于400mm400mm 冲孔深度应比滤管底深 1m1m 以上，冲孔完毕后，应立即沉设井 点管。3.3. 井点管埋设在孔中心，避免插入泥浆中堵塞滤管。在井点与孔壁之间及时用 中粗灌实，至离地面 1.1. 0 01.1. 5m,5m,最后再用粘土夯实封口。4.4. 进水、回水总管与每根井点管的连接管均需安装阀门，以便调节使用和防止 不抽，发生回水倒灌。井点管路接头应安装严密。5.5. 喷射井点一般是将内外管和滤管组装在一起后沉设到井点孔内。井点管组装时，保持喷嘴与混合
