2019-2020年整理110kV和平变电站土建工程施工总结

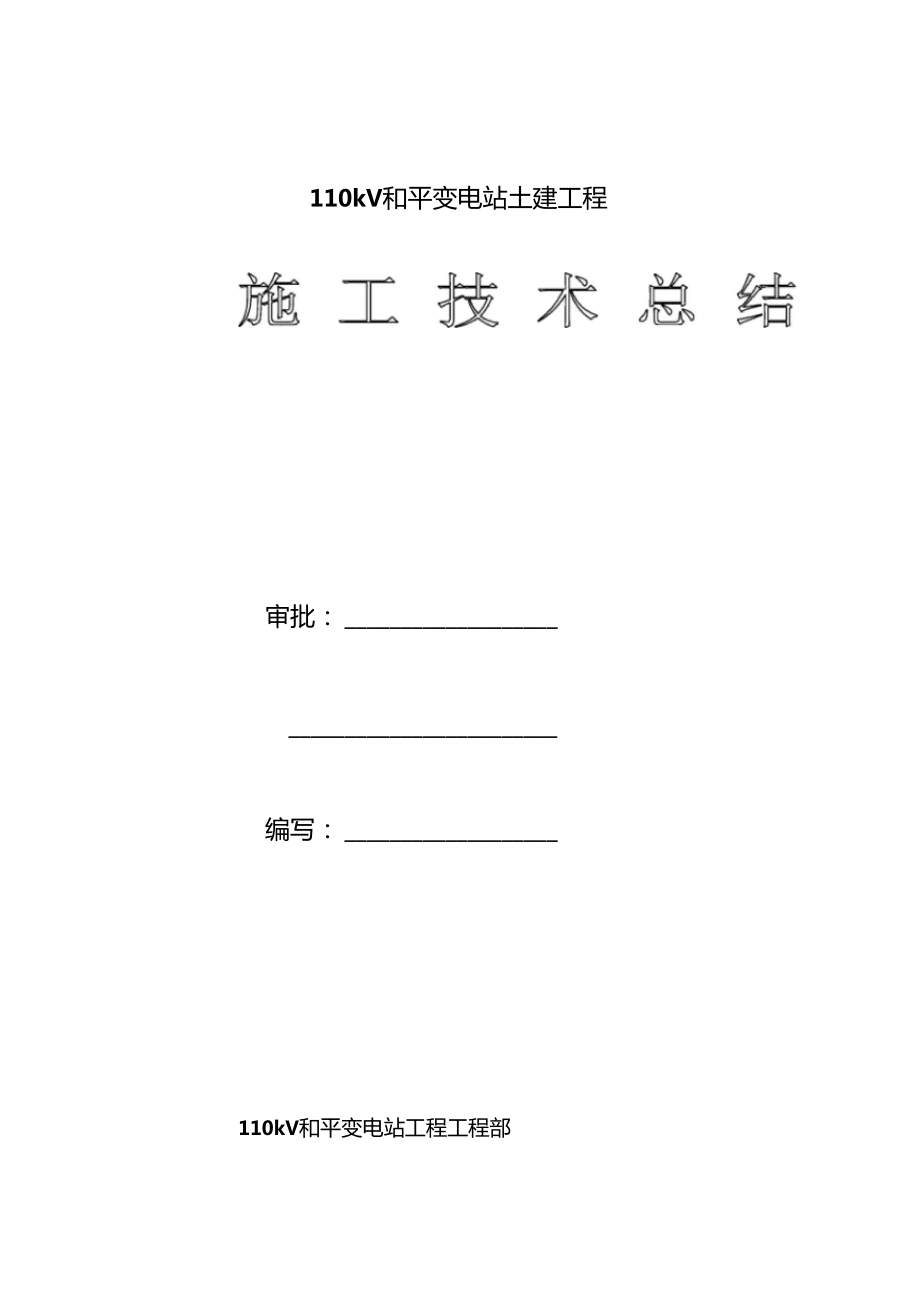

1、110kV和平变电站土建工程审批： 编写：110kV和平变电站工程工程部二OO四年三月目录1. 工程简介 1 2. 工程特点 1 3. 施工总平面布置实施情况 2.3.1临建布置 2.3.2 施工道路 2.3.3水电布置 2.3.4施工排水 2.3.5 人力资源配制 2.3.6 主要施工机械配备 3.4. 主要施工技术举措： 3.4.1 主变根底及外露设备根底清水砼施工 3.4.2 预埋件施工 4.4.3 钢筋砼框架结构施工 4.4.4 道路及地坪施工 4.4.5 电缆沟施工 5.5. 竣工资料 75.1 竣工必备资料 7.5.2 资料治理举措 8.5.3 竣工资料整理 8.6. 工程治理情况

2、 8.6.1 工程进度治理 8.6.2 工程质量治理 1.0.6.3 平安文明施工治理 1.2.7. 技术治理情况 1.3.8. 经营治理情况 1.3.8.1 治理举措 1.3.9. 总体评价 1.4.1. 工程简介110kV 和平变电站位于深圳市宝安区福永镇,围墙内占地面积约为9800川,本工程工程法人为广东省广电集团公司,工程建设单位是深圳供电分公 司,惠州电力设计室设计,深圳市威颜达电力工程监理公司监理,由广东省电 力一局承建,承包方式为设计、土建、安装工程总承包.本期土建工程工程包括：丙 2 型建筑开关楼一栋建筑面积 2165m2、 主变事故油池一个、围墙内电缆沟及场地给排水、围墙内道

3、路、围墙及大门、 照明、桩根底、站内消防系统.开关楼为现浇钢筋砼独立根底及框架结构,根底用?300、?400 、?500预制砼管桩进行地基处理,砖砌填充墙围护结构共有四层,附设半地下室电 缆层、首层 10kV 配电室、接地变压器室和水泵房,二层为 110kVGIS 室、继 保室、通讯室、局部三层为电容器室,一、二、三层均设有吊装平台,蓄电 池和低压配电屏均布置于主限制室内.建筑物及变电站的高压配电装置采用 广电集团公司标准化设计的统一颜色、统一手法装修.本工程要求于 2002年 10月15日开工, 2003年 6月 30日完工；实际于 2003年 2月 20日开工, 2004年1月 3日完工,

4、历时 11个月.2. 工程特点2.1 本工程工期紧、任务重；2.2 本工程争创省优良样板工程,平安文明施工水平和质量水平要求高；2.3 全站外露砼均要求按清水砼施工；3. 施工总平面布置实施情况3.1 临建布置根据本工程的现场条件,拟在二期工程场地布置施工生活、生活临建. 本工程采用商品砼,因此临建有宿舍、食堂、办公室、厕所、浴室、拌和站 补充和拌砂浆用、钢筋厂、木工厂、仓库、班房、试验室等. 效果评价：临建布置在站内优点是：减少运输路程.其缺点是：容易造成施工不便； 工程投产前搬迁工作量大,有些功能单位搬出后要重新设置.3.2 施工道路利用站内拟建的道路作为主要施工道路,先进行永久道路的路基

5、处理再 加一层 100mm 厚的石粉,待设备进场以后再进行路面砼的施工.3.3 水电布置施工临时用水、用电由业主提供的水源、电源处接入临建区、施工区, 沿线按需要设置假设干个水口或配电箱.本工程选用 DN50 镀锌钢管作给水主 管.支管采用 DN25 镀锌钢管.水管电线布置时,沿站区围墙进入生产区和 临建区,避开各种建构筑物.3.4 施工排水根据现场实际情况,在现场设置排水明沟,把生产、生活污水先排入沉 淀池再排出站外.3.5 人力资源配制土建施工人员配制：1治理人员 1015人；2打桩工 10 人；3木工 30 人；4砼工 15 人；6装饰工 30 人；7电焊工 8 人；8电工 3 人； (

6、9)杂工 10人；(10)检修工 3人；(11)后勤治理 10人；(12)其他 5人. 效果评价： 本工程班组结构和人员配置可满足工程需要,泥水装修班、 木工班为计件班组,吊装班、给排水电气照明班为分包班组,其他均为计时 班组,本工程没有实行责任本钱考核方法治理,对工程本钱限制不利.竣工 后进行本钱分析显示,除上缴工程局 21 点以外,公司已无利可图,当然这中 原因很多,公司正在积极组织人力做进一步分析.3.6 主要施工机械配备(1) 12t汽车吊1台；(2) 5t载重汽车2台；(3) 4.5t自卸汽车1台；(4) 物料提升机 1 台；(5)翻斗车 3 台； (6)插入式振动器 5 台； (7

7、)平板式振动 器 3台； (8)砼切缝机 1 台； (9)砂浆搅拌机 2台； (10)砼输送泵 2台；(11) 电焊机 5台； (12)钢筋弯料机 2台； (13)钢筋调直机 2台； (14)木工平刨机 2台； (15)木工手动平刨机 2台；(16)电锯 2台；(17)挖土机 1 台；(18)夯 实机 3台；(19)压路机 1 台；(20)铲车 1 台.效果评价： 本站设备配置根本满足施工需要,但设备老化残旧是一个突 出问题,如果没有检修班配合那么无法正常运作,但这样会增加工程投入,有 时也会影响工程进度.4. 主要施工技术举措：4.1 主变根底及外露设备根底清水砼施工主变根底采用竹胶板做外模

8、,加对拉螺丝加固,为预防模板拼缝漏浆, 在模板内侧立面转角处钉上 20mm 的三角形木线,在根底顶面四周的模板同 样钉相同的木线条,将砼的直角做到倒角,这样既可以预防设备安装时碰崩 棱角,顶面上的木线条还可以限制砼外表的水平度.4.2预埋件施工本变电站墙上及设备根底面上预埋件很多,稍不注意就会影响美观,对 设备根底面上的预埋件我们要求它比砼面高出3mm,搬预埋件时采用水平仪跟踪测量,满足要求后再固定埋件,对墙面上的埋件,为保证埋件位置准确, 并做到横平竖直,我们在砌砖时在埋件位置上预留洞口,待抹灰完成后再测 量放中线安装固定埋件,然后再灌砼.电缆沟边墙上预埋的扁铁必须考虑抹 灰后埋件与墙面平整

9、,为此砌砖时先通线设锚筋,砖墙砌完后再按抹灰面用 填缝焊接扁铁,这样才能做到扁铁面与抹灰面平齐.效果评价：预埋件施工是本工程的一个亮点.本站的预埋件布置得整洁 划一,无空鼓,完全限制在设计误差范围内,受到各方好评.4.3钢筋砼框架结构施工对建筑物框架梁、柱,我们用建筑夹板支模,楼板用组合钢模板铺设, 梁、柱底模和侧模接缝处垫海棉条预防漏浆, 砖墙拉结筋在夹板中钻孔预埋, 这样浇筑出来的砼外观质量较好,对于电缆间等天花部位,设计要求抹平扫 白,我们对结构先进行补、磨平再抹平扫白.效果评价：本站建筑物的框架梁、柱轴线准确,棱角清楚,受到各方好 评.4.4道路及地坪施工道路模板全部使用.20槽钢,调

10、直并将外表清干净后再安装,接缝处用 塑薄膜包裹预防漏浆,转弯处用红砖砌成弧形再批挡,浇筑砼前模板刷脱模 剂.道路的分缝事先在平面图上统一规划好,为保证公路路面排水顺畅,我 们先制作拱形振动桥,路面一次成形,公路路纹用切割机切割成纹.效果评价：本站公路及砼场地施工根本取得成功,顺直无积水,分缝合 理,锯缝美观,外表平整无起砂.但路面保护欠缺,有麻坑和油污现像,有待于今后持续提咼.4.5电缆沟施工4.5.1电缆沟壁预埋扁铁设计要求沟壁预埋扁铁平抹灰面,而采用砌砖时直埋的方法无法限制达到这一要求,因此,在沟壁砌砖时先在相应位置预埋锚筋按设计要求的扁 铁锚脚间距待沟壁抹灰打点冲筋后再将扁铁焊上去,然后

11、再抹灰,这样容 易限制扁铁面平抹灰面,不会出现凹进去和凸出来的现象.电缆沟伸缩缝处扁铁应断开,断开处用© 16镀锌圆钢弯成Q形焊接连接 双面焊.4.5.2电缆沟止口预埋镀锌角钢在征得业主和设计院同意的情况下,改变原设计作法,以求到达美观、实用、轻巧、不易损坏的效果,具体作法如下：沟类型原设计止口作法改变后止口作法原设计盖板作法改变后盖板作法沟宽?800mm砼浇筑后用水泥砂 浆抹面,无角钢增加L50 X 5角钢,压顶砼按清 水砼施工70厚钢筋砼盖 板,无角钢包边增加L40 X 4角钢包边,按清水 砼施工,配单排 钢筋沟宽w600mm砼浇筑后用水泥砂 浆抹面,无角钢增加L40 X 4角钢

12、,按清水砼施 工60厚钢筋砼盖 板,无角钢包边增加L30 X 3角钢包边,按清水 砼施工,配单排 钢筋在沟壁砖墙上先浇50-80mm砼,预埋锚筋,待砼到达一定强度后开始安 装角钢,事先用经纬仪定位,用水平仪定高程,并弹好墨线,正口角钢与盖 板角钢之间留3mm空隙.4.5.3电缆沟其它作法 盖板底粘 3-5mm 厚橡校条,以使盖板不易响动. 盖板全部盖好后按次序进行编号,具体方案另行编制. 严格限制沟底排水坡度, 保证无积水, 沟底砂浆施工前要先在边墙上沿坡 度方向弹好墨线,出水口降低 100mm 左右.4.6 模板工程：本工程地梁以上全部采用木夹板施工, 以提升现浇砼表观 质量.4.7 混凝土

13、工程： 采用商品混凝土,强度等级为 C15、C20 和 C25、 C30 四个等级,保证混凝土有足够的强度.4.8 抹灰工程： 通过设置标筋和阴阳角找方并分层赶平、修整,同时质检 人员根据工序进展定时不定时检测,保证了抹灰墙面的平整度及垂直度和阴 阳角的方正,同时也保证了抹灰的内在质量.4.9 室外饰面砖墙面： 为了保证饰面砖的镶贴质量, 从外墙抹灰开始限制 其平整度和垂直度.4.10 基层处理： 抹灰前将墙的灰渣去除干净,并浇水湿润.吊垂直、套 方、找规矩：在大墙面和四角、门窗四边弹线找规矩,由顶到底一次进行, 弹好垂直线,并做好灰饼,每层打底灰以灰饼作基准点进行冲筋,使底层抹 灰外表到达面

14、平线直,同时注意找对檐口、窗台、雨蓬等饰面线条.4.11打底层： 抹底层砂浆前,应先浇水湿润墙体,然后用 1：3 水泥砂浆刮一道约5-6伽厚底层,然后用同强度等级水泥砂浆与所冲的标筋抹平, 用木杠刮平,木抹子搓毛,待砂浆终凝后洒水养护.4.12 弹线分格、排砖： 待基层有六、七成干时,按设计图纸要求及外墙饰 面马赛克进行分格排布、弹线,凡阳角部位出墙尺寸的限制垂直、平整.选砖： 镶贴前,挑选颜色、规格一致的马赛克,保证外墙饰面颜色的统一协调.效果评价： 本站电缆沟顺直,沟底排水顺畅无积水,沟壁埋件平整凹陷, 盖板平整无响动,编号整洁美观,压顶方正无龟裂.5. 竣工资料5.1 竣工必备资料1砼配

15、合比、砂浆配合比设计报告2物资出厂质量证实书合格证3各项材料的检验、试验报告4主要测量记录5单位工程开工、竣工报告6各项施工组织设计或方案7平安、技术交底8设计图纸会审记录9工程施工联系单及签证单10会议纪要11各项施工记录12各项工程质量验评记录13分项工程验评14分部工程验评15单位工程综合评定16单位工程观感质量评定17单位工程分部评定汇总18单位工程竣工验收证实书19竣工图5.2 资料治理举措 工程部应由总工组织各部门及技术人员分阶段对工程资料进行自查, 对验 评资料、保证资料、技术资料全面检查,出现问题及时整改； 工程资料应随施工进度及时整理,系统归类,做到填写及时,字迹清楚, 记录

16、准确,工程齐全； 请上级单位质量治理部门对本工程工程资料进行抽查,提出整改意见； 工程资料应按特性编目排列,本着合理、完整、易查找的原那么编制总目录 和分册目录,资料盒统一齐整.5.3 竣工资料整理本站竣工资料整理及时、准确、工整、根本齐全,到省电力质监中央站 来工地进行工程验收时所有资料均已装订成册,一式四份.经省电力质监中 心站专家检查,完全符合要求.6. 工程治理情况6.1 工程进度治理6.1.1 施工进度方案保证举措(1) 严格执行网络方案, 并根据工程实际进展情况及时调整, 实行动态管理,用网络方案指导和组织施工,保证方案目标的实现；(2) 提前提供材料的供给方案,保证工程按方案施工

17、；(3) 对于需交叉作业的其他专业工程, 提前与甲方、 监理单位协商好交叉 作业的节点,以便统筹安排；(4) 增强与甲方、监理单位及设计单位联系,发现问题,及时商量解决；(5) 充分利用晴天时间,加班加点,以弥补雨天不能施工对工期的影响；(6) 下水道回填用石粉,加快施工进度；(7) 采用早强砼,缩短砼强度龄期；(8) 合理配置人力、物力资源,材料供给及时到位,优先考虑关键工序；(9) 增强施工过程质量治理,保证质量,预防返工；(10) 及时按实际调整进度方案.6.1.2 施工进度方案分析影响本工程进度的原因有 :(1) 周转材料供给缺乏,不能正常施工,使工期延长；(2) 磨擦端承桩根底检测时

18、间太长影响施工进度；(3) 施工用水缺乏影响施工.针对以上影响工期的因素工程部采取了以下举措：(1) 细化材料供给方案, 并在施工过程中经常检查修正, 满足施工进度要 求；(2) 技术、平安、质检等人员经常深入现场配合施工, 解决工程实际问题, 以加快施工进度；(3) 编制详细的工程材料表,指导材料的加工采购以及调度工作；(4) 工程部制定了完善的工程治理制度,并层层落实到位.工程部每周定 期组织一次协调会对工程出现的问题及时解决,对不能按方案实施的工作及 时调整方案,使工程有条不紊的顺利进行.对由于各种原因造成工程进度落 后于方案进度的情况,工程部及时调整方案,组织施工力量力争把落后的进 度

19、赶上来.效果评价： 本工程由于周转材料供给缺乏、磨擦端承桩根底检测时间太 长、设备安装时间太长等因素影响了施工进度, 从而影响了工程的经济效益.6.2 工程质量治理6.2.1 质量目标： 1分项工程合格率 100%,优良率 95%； 2分部工程优良率 100%； 3单位工程优良率 100%；4消除质量通病,创广东省优良样板工程,达标投产.6.2.2 治理举措 1根据?输变电工程达标投产考核评定标准? , ?送变电工程质量监督 站质量监督检查典型大纲? ,结合本工程实际情况 ,制定本工程的 ?质量治理实 施细那么?；2成立达标投产领导小组, 以实现工程质量目标.达标投产领导小组由 工程经理任组长

20、,工程总工任副组长；3在施工过程中,坚持“质量第一,用户至上,标准质量保证行为,全 面创立优质工程的质量方针.为用户做好各项效劳,保证用户和监理工程 师的质量要求和意见能够及时贯彻落实；4本工程严把材料质量关,以保证工程质量； 5工程使用的砂、石、水泥、商品砼 、添加剂、钢筋等自购原材料或 半成品,检验合格后再使用,本工程采购其它的材料或物资,也必须有完备 的产品合格证,材质证实书；6购的所有原材料半成品及其它物资,都有完整的厂家产品合格证、材 质证实书、检验报告等资料；7做好产品标识、检验和试验状态标识的工作.在检验和试验中,发现 不合格品及时隔离作出标识,严禁在工程中使用；8对所有自购的原

21、材料、物资设备首先按?采购程序?对供方的资质、生产水平、质量体系、产品质量等评价后,选定合格的分承包方,再采购；9所有自购原材料、 物资、设备均符合设计要求, 国家标准和有关标准、 标准要求的质量等级；10编写施工技术举措、施工方案时考虑了施工质量保证举措,使施工 质量符合设计标准要求； 11严格执行工程的三级质检制度, 增强工序质量限制, 保证工程质量. 对各级验收的数量做了以下规定： 自检率 100 ,互检率 50,专检率 30；12严格执行质量奖惩制度,将责、权、利相结合,将个人的经济利益 与工程质量挂钩,做到重奖、重罚,奖惩清楚.工程部将根据互检、专检及 监理部门的检查验收情况,对照检

22、查验收问题清单,对施工责任人员进行奖 惩；13特殊工序、工种作业人员经专业培训,测试合格后,持证上岗,确 保特殊工序的施工质量；14根据设计图纸及其他现行国家标准、电力行业标准、工程法人的指 令及施工合同进行施工；15做好施工技术交底工作,每一分局部项工程施工前都必须进行技术工程部制定了技术保证体系及质量治理网络,各级施工技术人员各尽其 责,资料治理井然有序,技术交底层层落实,重点部位技术人员跟班作业及 时处理问题,严格执行三级检查制度,杜绝了质量事故的发生,工程由开工 到投产没有出现一次的质量事故.质量工作要从基层抓起,为此工程部将创 优筹划书和作业指导书发放给每个治理人员及班组长,对班组长

23、进行质量技 术交底.由于在施工过程中改良施工工艺,工程质量有很大的提升效果评价：本工程严把质量关,消除了质量通病,到达了既定的质量目标.6.3 平安文明施工治理工程部建立以工程经理为平安第一责任人, 以工地负责人、 技术负责人、 专职平安员、专职质检员、施工班组长、技术员、资料员等为主要成员的安 全组织治理机构,分工负责,做到责任清楚,把平安生产贯彻到施工的每一 环节.在平安治理工作方面,根据公司的平安生产规章制度严格要求.在施工 前,对新进场人员进行平安技术培训,努力提升施工人员的平安意识；在施 工中,对存在危险因素的场地施工,进行严格平安技术交底,有平安专职员 进行工作巡视,做好预防举措并

24、在施工中增强监督检查.平安员在施工前对 平安技术方案及平安交底事项进行审查,并在施工中认真催促实施,文明施 工负责人在施工中配合平安员及班组长对工地的平安文明进行指导.负责人经常定期与不定期的组织施工人员进行各种平安活动和教育.每 天进行站班会以及工作票办理.对班组人员进行分工,与技术负责人一起进 行平安、技术、质量举措交底,并坚持每天检查施工场所,坚持每周一次的 平安日活动,进行平安检查,并做好记录.平安员在施工中积极度配合班队 长做好各项平安检查,参与平安技术交底工作.施工现场布置合理有序,平安气氛浓厚,平安标语张贴适当,在有平安 警示需要的地方都悬挂有警示牌, 在井孔等地方设置平安围栏以及夹板覆盖. 宿舍、工具房等地方的防火；用电设施齐全,摆放位置整洁、合理,设备、 工具设专人保管检查.施工现场的材料、工器具、设备按施工要求及施工组织设计布置进行堆 放,严格根据工完料清的要求进行现场材料、工器具的整理堆放.7. 技术治理情况施工组织设计、方案和技术交底,对工程创优具有重要意义.1从工程一开始,就要特别重视技术治理的力度, 要建立三级交底制度；2施工组织设计、方案要根据监理规程进行报审,经审批同意前方 可执行,落实执行采用交底会、书面等形式.施工组织
