LCD、PDP、DLP、LED、融合比较文档汇编

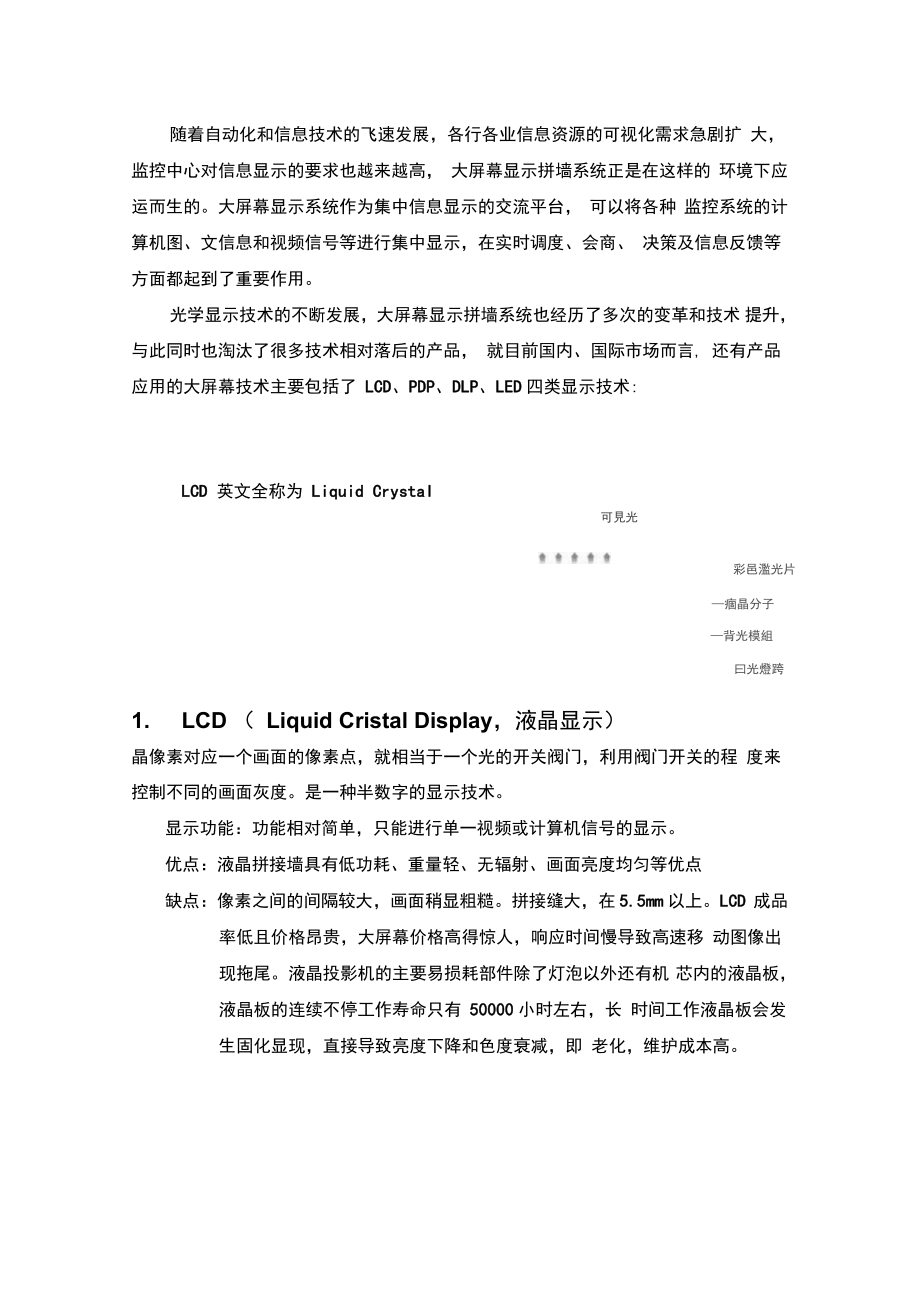

1、随着自动化和信息技术的飞速发展，各行各业信息资源的可视化需求急剧扩 大，监控中心对信息显示的要求也越来越高， 大屏幕显示拼墙系统正是在这样的 环境下应运而生的。大屏幕显示系统作为集中信息显示的交流平台， 可以将各种 监控系统的计算机图、文信息和视频信号等进行集中显示，在实时调度、会商、 决策及信息反馈等方面都起到了重要作用。光学显示技术的不断发展，大屏幕显示拼墙系统也经历了多次的变革和技术 提升，与此同时也淘汰了很多技术相对落后的产品， 就目前国内、国际市场而言, 还有产品应用的大屏幕技术主要包括了 LCDLCD、PDPPDP、DLPDLP、LEDLED 四类显示技术:1.LCD （ Liqu

2、id Cristal Display，液晶显示）晶像素对应一个画面的像素点，就相当于一个光的开关阀门，利用阀门开关的程 度来控制不同的画面灰度。是一种半数字的显示技术。显示功能：功能相对简单，只能进行单一视频或计算机信号的显示。优点：液晶拼接墙具有低功耗、重量轻、无辐射、画面亮度均匀等优点缺点：像素之间的间隔较大，画面稍显粗糙。拼接缝大，在 5.5mm5.5mm 以上。LCDLCD 成品率低且价格昂贵，大屏幕价格高得惊人，响应时间慢导致高速移 动图像出现拖尾。液晶投影机的主要易损耗部件除了灯泡以外还有机 芯内的液晶板，液晶板的连续不停工作寿命只有 5000050000 小时左右，长 时间工作液

3、晶板会发生固化显现，直接导致亮度下降和色度衰减，即 老化，维护成本高。LCDLCD 英文全称为 LiquidLiquid CrystalCrystalDisplayDisplay，它一种是采用了液晶控制透光度技 术来实现色彩的显示。液晶显示技术是利用液晶的光开关 作用，利用光线透过液晶板时，液晶板对光的 透过进行开/ /关的控制来形成图像的，每个液可見光彩邑濫光片痼晶分子背光模組曰光燈跨2.DLP （ Digital Light Porsessor，数字光处理器）DLPDLP 是 “DigitalDigitalLightiLighti ngng ProgressProgress ” 的缩写。

4、它的意思为数字光处理， 也就是说这种技术要先把影 像讯号经过数字处理，然后 再把光投影出来。它是基于 德仪公司开发的数字微反射 镜器件 一DMDDMD 来完成显示数字可视信息的最终环节，而 DMDDMD 则是 DigitalDigital MicromirrorMicromirror DeviceDevice 的缩写， 字面意思为数字微镜元件，这是指在 DLPDLP 技术系统中的核心光学引擎心 脏采用的数字微镜晶片，它是在 CMOSCMOS 的标准半导体制程上，加上一个可以调变 反射面的旋转机构形成的器件。数字光处理技术（DLPDLP 即是通过一块集成了几十万个微型反射镜的芯片， 对灯泡的光线

5、进行反射而形成所需的图形画面的，其中每个反射镜相当于一个光开关，对应一个图像的像素。其红、绿、蓝三原色的产生是通过色轮对灯泡的白 色光进行分色而得的，最后在经过镜头投影成像，是一种全数字的处理技术。由于 DLPDLP 显示技术技术成熟，显示画面效果好、清晰度高，特别是应用功能 非常强大，得到了市场的广泛认可，特别是 20002000 年以后，市场占有率达到了 90%90% 以上；显示功能：经过众多厂商多年的研究和开发，基于 DLPDLP 技术的投影产品功能 已经越来越强大和丰富，投影机本身几乎都具备了内置信号处理器， 能够直接对一些视频、计算机信号进行显示处理，尤其是一些产品能 够实现画中画的

6、叠加处理显示（如果 VTROVTRO 公司的 V3LV3L 系列产品）。再 加上外置的多屏处理器也能够对视频信号、计算机信号和多个网络信 号进行处理显示，从而使整个显示系统的功能更加丰富，显示更加灵 活，应用更加广泛。优点：信号显示、处理功能强大。显示稳定，显示色彩更丰富更真实。维护 成本低，使用寿命长。无缝图像优势，拼缝小于 0.5mm0.5mm 90%90%的象素/ /镜片面积可以有效地反射光而形成投影图像。产品技术含量高，是真 正的纯数字产品，系统可扩展性高；缺点：厚度大，屏幕安装受空间限制大。3.PDP ( Plasma Display Panel，等离子显示)PDPPDP ( Pla

7、smaPlasma DisplayDisplayPanPan elel )，即等离子显示屏。 PDPDP P是一种利用气体放电的 显示技术，其工作原理与日光 灯很相似。它采用了等离子管 作为发光元件，屏幕上每一个 等离子管对应一个像素，屏幕 以玻璃作为基板，基板间隔一定距离，四周经气密性封接形成一个个放电空间， 放电空间内充入氖、氙等混合惰性气体作为工作媒质在两块玻璃基板的内侧面上 涂有金属氧化物导电薄膜作激励电极。当向电极上加入电压，放电空间内的混合 气体便发生等离子体放电现象。气体等离子体放电产生紫外线，紫外线激发涂有 红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。当每一颜色单元实

8、 现 256256 级灰度后再进行混色，便实现彩色显示。等离子高电压高耗电，能耗大，寿命有先天不足，使用1000010000 小时后屏幕亮度就会衰减一半。显示功能：功能相对简单，只能进行单一视频或计算机信号的显示。优点：颜色鲜艳、高亮度、高对比度。安装初期亮度高缺点：拼缝较大，耗电与发热量很大。安装初期亮度高，但画质随时间递减， 亮度衰减快无法提高。显示计算机图像或静态图像容易灼烧， 并不适 宜用于长时间显示静态监控画面，且用于拼接之后，整机升温更高， 致使设备容易烧毁。不适宜长时间工作。4. LED 显示屏LEDLED (LightLight EmittingEmitting DiodeDi

9、ode ),发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。LEDLED 的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环 氧树脂封装起来。半导体晶片由两部分组成，一部分是P P 型半导体，在它里面空穴占主导地位，另一端是N N 型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个P-NP-N 结。当电流通过导线作用于这个晶片的时候，电子就会被推向 P P 区，在 P P 区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LEDLED 发光的原理。而光的波长也就是光的颜色，是由形成P-NP-N 结的材

10、料决定的。LEDLED 显示屏的结构是由灯珠构成模组，模组拼在一起形成箱体(户内显示屏有些没有做箱体的直接由模组组 成显示屏)然后由箱体组成屏体，除了屏体还有控制系统，包括发送卡和接收卡, 信号源系统电脑，声音音响系统等。LEDLED 应用领域较为广泛，在大屏幕显示方面可以用来做显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。显示功能：功能相对简单，只能进行单一视频或计算机信号的显示。优点：耗电省、使用寿命长、成本低、亮度高、可视距离远、防水、规格品 种多等缺点：色彩一致性差，视角不大，水平方向左右观看有色差，马赛克现象较 严重，显示效果较差，很难做到高分辨率。加工较复杂

11、，抗静电要求高。5. 边缘融合技术边缘融合技术就是将一组投影机投影的画面进行边缘重叠，并通过带有融合技术的专用投影机或者专用图形处理器进行处理后，将重叠部分的图像亮度调 低，使整幅的画面亮度接近一致，从而显示出一个边缘重叠融合，没有拼接缝隙, 大尺寸、高分辨率的整幅画面。边缘融合拼接系统主要分为两种，一种是由外置边缘融合拼接控制器组成的 系统，包含操作系统和应用软件，适合使用各种投影机。另一种使用带边缘融合 技术的专用投影机，采用机芯自带的控制软件，对机芯亮度、颜色等相关参数进 行调整。典型的边缘融合拼接系统包括：1.1. 专用边缘融合图形拼接处理器2.2. 专用投影机3.3. 专用屏幕4.4

12、. 专用图形拼接控制软件专用图形边缘融合拼接处理器：图像拼接处理器，可以将任意图像投影在任意屏幕上，能够用数字方式校正 几何失真，并把图像投影到圆柱或球面屏幕上， 可以在不同尺寸的屏幕和不同形 状的表面上获得统一、无缝的显示效果。通过图像拼接处理器控制系统的用户界面， 可以进行边缘融合并调节图像的 几何失真和变形。当两个图像有重叠时，将定义一个混合区，在这个区域里，一 个投影机渐渐淡出，另一个投影机渐渐显示。对于投影机输出通道大于单台控制器的输出通道时， 可以采用处理器级联的 方式进行扩展优点：可以适合各种显示设备进行无缝拼接缺点：价格非常昂贵，信号接入都是依靠处理器进行处理，处理能力低5.

13、性能对比LCDDLPPDPLED融合视 角178 170 170室内屏178 170分辨 率用于拼接的有1366X768、1920X1080用于拼接的有1024X768 和1400X1050、1920X1080用于拼接的有853X480,1706X960,1920X1080定制，固疋面 积下分辨率低1920X1080对比 度2000:12000: 12500: 1 以上3500:1用于 拼接单屏 尺寸19、32、40、42、46、55、60 尺寸较小。大尺寸液晶价 格昂贵。50、60、67、70、80常用 42室内显示屏常 用的有 8*8 象 素模块、8 字 7 段数码模块。户外显示屏象 素模

14、块有 4*4、 8*8、8*16 象素 等规格。100 以上拼接效果图像缝隙单边最小 7.3mm 左右，拼缝数量 多，拼接效果 较差图像缝隙小于0.5mm ,拼缝数 量少，拼接效果好。图像缝隙最小3mm，拼缝数 量多，拼接效果较差至内屏最小像素直径为 3mm,两个像素之间为10mm无缝拼接， 但是画面会损失 25%分辨率， 整体 性好，无法 显示多视频窗口画面显示 效果亮度均匀性、 色彩及细节的 表现较好，但 是画面像素结 构明显。不同的观测视角显 示效果也不一 致全数字处理，分 辨率咼，清晰度 好，图像细腻， 画面层次丰富，质量稳疋。色彩 还原性较LCD略差。色彩鲜艳， 清 晰，但每个屏 之

15、间的颜色均 匀性和亮度均 匀性很难调节色彩一致性 差，马赛克效 果严重，水平 方向左右观 看由色差适合显示 单屏动态 高清视频显示 能力功 能 相 对 简单，只能进行 单一视频或计功能强大。内 置信号处理和 多屏处理器信功能比较单 一，只能进行 简单的视频、功能相对简 单，只能进行 单一视频或计功能相对 简单，只能 进行单一视算机信号的显 示号处理， 视频、计算机信号、网 络信号可在整 屏范围内任意 的移动、漫游、 缩放、分区显示 或者整屏显示。 显示方式灵活。计算机信号的 显示。算机信号的显 示频或计算机 信号的显示像素 点响 应时间响应较慢，特 别是动态视频 画面会有明显的模糊感纯数字产品

16、，极 快的响应时间响应时间短，画面流畅纯数字产品， 极快的响应时间纯数字产品 响应速度块使用 寿命液晶板易老 化，一般使用 超过10000 小 时就会出现明 显的老化现象反射器件寿命为 100000 小时，LED 光源寿命 在60000 小时左右长时间使用会 出现像素点烧 死的现象；荧 光粉长时间使 用会逐渐固 化，导致画面 亮度下降，一 般使用使用50000 小时画面亮度衰减 50% ；在恰当的电流和电压下LED 的使用寿 命可达 10 万小 时。机芯 50000小时，灯泡 寿命短，每 年均需更换维护维护 性维护成本高， 一旦出现损坏 就需要更换整 个液晶屏维护成本低，易 损耗部件主要 就是

17、UHP 灯泡 或者LED 光源。如工作6000-10000 小时后灯泡亮度 降低一半，只需重新更换灯泡 即可。如果是 LED光源投影机， 工作 60000 小时后， 也只需 更换LED光源 即可。一旦发生故障就要更换整机维护成本低， 只需更换坏掉 的像素点即可高亮投影 机，亮度咼 寿命短，旭阳经常维 护。边缘融 合部分要求细节咼，需 要时常矫正话宜 性适用于环境光 较强，观众较 多的场合，如 超大规模的指 挥中心、会议 中心及大型娱适合与公安、电 信、电力、交通 等各个行业各 个领域的大量 信息显示适合电视机或 家庭影院显示 终端，壁挂式 大屏幕电视和 自动监视系 统。适用于环境光 较强，观众

18、较 多的场合，如 体育场馆、商 场及大型娱乐 场所等适用于咼清 视频播放乐场所拼墙 市场占有 率较低市场占有率咼，未来拼墙行显示领域的主流由于受到成像 基本原理的限 制，已经随着DLP 和 LCD的发展和成本 的降低逐渐面临淘汰室外应用较 多，室内主要 与 DLP 拼墙配 套使用，在拼墙周边辅助显 示信息。较低6.拼接应用比较比较LCDDLPPDPLED融合拼接技术：（相同显示 面积的情况 下，PDP 和LCD 的单元数目均会比DLP 系统多80 % 100 %。女口DLP 系统 80 寸 2X4 8 个 单元，PDP 需 要 28 个，而LCD 需要 32 个）约7.3mm ,而且拼缝数量很

19、多 整体效果很差小于0.5mm ,拼缝数量少，整体 显示效果好最小3mm，而且拼缝数量很 多整体效果 差每个像素点 最小间隔都 有2-5mm,近 看显示效果 很差无拼缝由于单屏显示 面积小，同样 面积显示屏的 数量多，所以 控制器成本较 高，响应速度慢控制其速度 快，功能高， 不受物理屏的 显示，可以任 意开窗口显示 图像由于单屏显 示面积小，冋 样面积显示 屏的数量多，所以控制器 成本较咼，速度慢，而且不 能灵活开窗 口显示图像同样分辨率 画面，显示面 积需要大很 多，显示功能 单一，只能显 示单屏画面效果较好。相对于同 数量 DLP 来讲损失20%分辨率，整体画面好，但显示画面单一，适合单

20、画面应用。空间及安装：超薄机身，安 装方便快捷， 占用空间少，较 PDP 更轻薄需要较大的安 装空间和维护 空间 超薄机身， 安 装方便快捷，占用空间较 少超薄机身，安 装方便快捷， 占用空间较 少需要安装 控件较大45 米安装厚度整屏均匀性：每个屏之间的 颜色均匀性和 亮度均匀性很 难调节（拼接 工艺简单，非 封闭箱体式，受环境光影响 较大）由于采用的数 字技术，亮度 和色彩容易调 节，整屏均匀 性高。每个屏之间 的颜色均匀 性和亮度均 匀性很难调 节，整屏一致 性差每个屏之间 的颜色均匀 性和亮度均 匀性很难调 节，整屏一致 性差整屏均匀 性较好，纯 数字拼接适合显示适合在会议至，显示面积

21、适合控制或 较大的展示空适合在会 议室，显示面适合控制 或较大的展适合在礼堂、影院等环境：小于 6 平米， 而且主要显示 动态视频信 号，每年运行时间在 1000小时以内的场 合间和显示面 积，适合显示 各种信号，每 年运行时间较 长的场合积小于 6 平 米，而且主要 显示动态视 频信号，每年 运行时间在1000 小时以 内的场合示空间和显 示面积，适合 显示各种信 号，每年运行 时间较长的 场合单画面显 示环境安装环境要求：功耗低，安装 环境要求不咼功耗低，安装 环境要求不咼功耗极高， 散 热量大，对用 电、空调安装 环境要求较 高功耗低，安装 环境要求不 高功耗高，对安装环境 要求很高维护

22、成本：维护成本高， 如果 LCD 液 晶屏其背光源 的使用时间达 到为1万至 3万小时，需 要更换，其成 本相当于重新 购买。维护成本很 低，可以通过 更换灯泡来提 咼亮度，而且 方便快捷，价 格低结论维护成本较 高，如果亮度 衰减至很低 时，需要更换 显示板来提 咼亮度，其成本相当于重 新购买。维护成本很 低，只需更换 坏掉的模块， 方便快捷，价 格低维护成本 较高，投影 机亮度高 但是损失 光源寿命， 平均每年 都要更换光源。LCD 液晶显示计算机图像的照片DLP 显示计算机图像的照片从上面两幅照片可以看出，LCDLCD 拼墙拼缝很大，物理拼缝约 7.37.3 毫米，相当 于 1 1个手指宽，极大的影响图象放大时和显示高分辨率电子地图时的观看效果， 而 DLPDLP 拼墙，拼缝小于 0.50.5 毫米，观看效果好。无论是画面放大显示或者高分 辨率地图全屏显示还是单屏显示都很
