初中物理八年级上册第5章透镜知识点练习(教案)

1、透镜知识点练习（教案）一、透镜D1.如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是 A B C D2.凹透镜对光具有_发散_（填“发散”或“会聚”）作用；放大镜是_凸透镜_（填“凸透镜”或“凹透镜”）。3.图3是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于 凸透镜 ，对光有 会聚 作用。 4. 入射光线和出射光线如图所示，可知方框内的光学元件对光有会聚作用， 请将该元件画在方框内. 5. 请在图9中画出经凸透镜折射后的光线。OFF图9OFF6根据入射光线和折射光线，在如图的虚线框内画出适当的透镜。7. (1)完成图甲中光路图8.请在图11中画出入射光线通过凸透镜后的折射光线。

2、 9. (2)完成如图9所示透镜的光路图。 10.根据图甲中的入射光线画出相应的折射光线 11.完成图6中两条光线经过凸透镜后的传播路径。12请根据凹透镜对光线的作用完成光路。13·图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。21、二、 生活中的透镜A1小翔周末与兴趣小组一起去参加活动，在用手机给同学们拍合影时，发现同学们已经占满手机取景显示画面，但左边的小明没有在画面中完整出现，为了让他也完全拍进照片，应该怎样调整： A手机远离同学 B手机靠近同学 C手机适当向左移 D手机适当向右

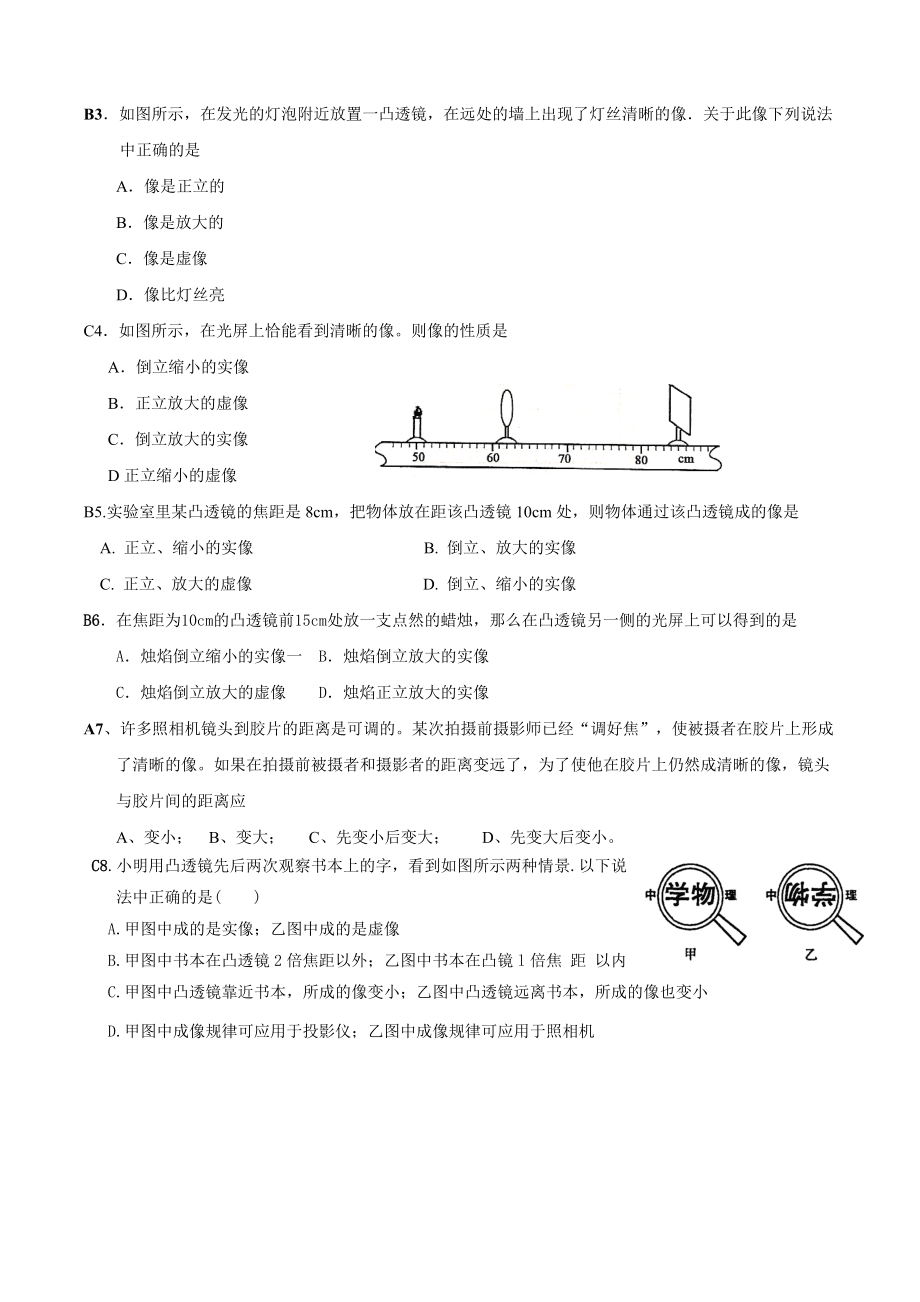

3、移B2.一个物体沿凸透镜的主光轴移动，当物体距凸透镜25cm时，在凸透镜的另一侧15cm处得到一个倒立的、缩小的实像，该凸透镜焦距 A.在15cm 25cm之间 B.在7.5cm 12.5cm之间C.小于7.5cm或大于12.5cm D.无法确定B3如图所示，在发光的灯泡附近放置一凸透镜，在远处的墙上出现了灯丝清晰的像关于此像下列说法中正确的是 A像是正立的 B像是放大的 C像是虚像 D像比灯丝亮C4如图所示，在光屏上恰能看到清晰的像。则像的性质是 A倒立缩小的实像B正立放大的虚像C倒立放大的实像D正立缩小的虚像B5.实验室里某凸透镜的焦距是8cm，把物体放在距该凸透镜10cm处，则物体通过该

4、凸透镜成的像是 A. 正立、缩小的实像 B. 倒立、放大的实像C. 正立、放大的虚像 D. 倒立、缩小的实像B6在焦距为10cm的凸透镜前15cm处放一支点然的蜡烛，那么在凸透镜另一侧的光屏上可以得到的是 A烛焰倒立缩小的实像一 B烛焰倒立放大的实像 C烛焰倒立放大的虚像 D烛焰正立放大的实像A7、许多照相机镜头到胶片的距离是可调的。某次拍摄前摄影师已经“调好焦”，使被摄者在胶片上形成了清晰的像。如果在拍摄前被摄者和摄影者的距离变远了，为了使他在胶片上仍然成清晰的像，镜头与胶片间的距离应 A、变小； B、变大； C、先变小后变大； D、先变大后变小。C8.小明用凸透镜先后两次观察书本上的字，看

5、到如图所示两种情景.以下说法中正确的是( ) A.甲图中成的是实像；乙图中成的是虚像B.甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸镜l倍焦 距 以内C.甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，所成的像也变小D.甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机图6D9小明同学把一块透明的玻璃板放在书面上，在玻璃板上滴一个小水珠，透过小水珠看书上的字，如图6所示。在玻璃板平行于书面并逐渐远离书面的过程中，小明看到的DA一定是放大的虚像B不可能是放大的实像C不可能是缩小的实像D可能是放大的实像或缩小的实像图1B10如图1所示，是小华用相机拍摄的桂林市杉湖上的双塔相片。

6、下面说法正确的是（） A双塔在湖中的倒影是实像B要使塔的像更大些，小华或相机镜头应向塔靠近些C要使塔的像更大些，小华或相机镜头应离塔更远些D要使塔的像更小些，小华或相机镜头应离塔更近些A11. 在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图5所示的位置时， 恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成 A幻灯机 B照相机 C放大镜 D潜望镜A12把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑若将一物体放在此透镜前30cm处，则可在另一侧得到一个 A倒立、放大的实像 B倒立、缩小的实像C正立、放大的虚像 D正立、缩小的虚像A13关于透镜的下列说法中正确

7、的是A 近视眼镜的镜片是凹透镜 B监控摄像头的镜头相当于一个凹透镜C凸透镜所成的像都是实像 D隔着放大镜看物体总是放大的C14.用水彩笔在磨砂电灯泡的侧面画一个图案，然后把电灯泡接到电路中让其发光，拿一个凸透镜在灯泡图案与其正对的白墙之间（图案与白墙之间距离较大）移动，则所画图案在墙上成清晰像的情况是 A.不能成像 B.能成一次像，是放大、正立的虚像 C.能成两次像，一次是放大、倒立的实像，一次是缩小、倒立的实像 D.能成三次像，一次是缩小、倒立的实像，一次是等大、倒立的实像，一次是放大、倒立的实像第4题图C15如图所示，用焦距为l0cm的凸透镜， 观察一张印有2014年南京青奥 会会徽的图片

8、，此时图片到凸透镜的距离应 A大于10cm小于20cm B等于20cmC小于10cm D大予20cmD16测绘人员绘制地图时，需从高空向地面照相，若使用的相机镜头焦距为50 mm，则胶片到镜头的距离 （ ） A 大于100 mm B 等于50 mm C小于50 mm D 介于50 mm和100 mm之间A17 以下物品中没有应用凸透镜成像原理的是 A穿衣镜 B投影仪 C。照相机 D放大镜B18.如图所示，用照相机对左侧的景物拍照，底片上所成的像正确的是（ ）B19.一物体放在距凸透镜20cm处时，在另一侧距凸透镜6cm处的光屏上出现了一个清晰的像。那么该透镜的焦距可能是（ ）A、3cmB、5

9、cmC、7 cmD、9 cmD20让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑(如图7所示)，小明用此透镜做“探究透镜成像规律”的实验。下列说法不正确的是（ ）A当物体距透镜5cm时，成正立的像B当物体距透镜15cm时，成倒立、放大的实像C当物体从距透镜20cm处向远离透镜的方向移动时，所成的像逐渐变小D当物体从距透镜20cm处向透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜C21.如图所示，是第一套2010年上海世博会特种邮票。用焦距为15厘米的凸透镜观察这张邮票上较小的图案，则邮票到透镜的距离应 （ ） A、大于15厘米 B、大于30厘米 C、小于15厘米 D、小于30厘米

10、C22.照相机是生活中常见的光学仪器，下列关于它的说法正确的是 A.照相机的镜头相当于一个凹透镜B.照相机成像时物体到镜头的距离应该在镜头1倍焦距和2倍焦距之间C.照相机成倒立、缩小的实像D.照相机成像原理和平面镜成像原理是一样的B23如图4所示，将点燃的蜡烛放在离凸透镜25cm处，恰好能在光屏上得到个等大清晰的像当物体放在离凸透镜15cm时，成像的规律与下列哪种光学元件成像规律相同( ) A照相机 B投影仪 C放大镜 D近视跟镜A24正午时分，小红拿一个凸透镜正对太阳光，可在距凸透镜光心15cm处得到一个最小最亮的光斑，则以下说正确的是A此凸透镜的焦距为15cm B若用此凸透镜观察邮票上较小

11、的图案，邮票到凸透镜的距离应大于30cmC应用此凸透镜不能成缩小的实像D应用此凸透镜不能成放大的实像 25如图：这是一款人脸识别门禁一体机，通过摄像镜头捕捉人脸 信息，并将所拍图像与系统数据库中预先录入的人脸照片模板 进行比对。该摄像镜头相当于 凸 透镜，这种透镜对光线具有 会聚 作用(填“会聚”或“发散”)，可用来矫正 远视 眼(填“近视”或“远视”)；若镜头的焦距为10cm,为了能成 清晰的像，人脸到镜头的距离应大于 20 cm。凸 会聚 远视 2026如下图所示，调节蜡烛、凸透镜和光屏的位置，都能得到清晰的像，其中在光屏上成倒立缩小实像的是图 B ，在光屏上成倒立放大实像的是图 A ，成

12、虚像的是图 C FFFFFFA B C27、图甲是城市很多路口安装的监控摄像头，它可以拍摄违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个凸透镜，它的工作原理与照相机相似。图乙和丙是一辆汽车经过路口时与一辆自行车相撞后拍摄的两张照片，由图可以看出汽车所成的像变小，与此对应的像距将变小。 28如图是小阳制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜。当手电简先作照明用时，调节套筒，使灯泡灯丝处于_焦点_位置，射出平行光线；在此基础上，作幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向_右_ (填“左”或“右”)移动，才能在前方屏幕上观察

13、到_倒立_ (填“正立”或“倒立”)放大的实像。请你再动脑思考指出该手电筒另外一项不同的功能：_。 29.如图所示，投影仪的镜头相当于一个凸透镜，当物体到镜头的距离在_一倍焦距和二倍焦距之间（或f<u<2f）_时，在屏幕上就可以看到倒立、放大的像。投影仪上有一块平面镜，它的作用是_改变光的传播方向（或改变光路）_：使像能够投射到屏幕上。30如图是小阳制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜。当手电筒先作照明用时，调节套筒，使灯泡灯丝处于 焦点 位置，射出平行光线；在此基础上，作幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向

14、右 (填“左”或“右”)移动，才能在前方屏幕上观察到 倒立 (填“正立”或“倒立”)放大的实像。 31、九年某班学生照毕业像时，摄影师发现两旁还有学生没有进入取景框内，这时摄影师应使照相机远离 （填“靠近”或“远离”）学生，同时还应该缩小 （填“增加”或“缩短”）照相机暗箱的长度。 32如上右图所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片，摄像头的镜头相当于一个凸透镜 33.小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形印制中以便观赏（如图4所示。）球形鱼缸起到了 凸透镜或放大镜 的作用，我 们 看到的小丑鱼是它通过球形鱼缸形成的正立、放大的 虚像

15、(选填“实像”或“虚像”) 34.阅读文字材料，完成后面的问题：透镜的焦距f的长短标志着折光本领的大小，焦距越短，折光本领越大。通常把透镜焦距的倒数叫做透镜的焦度，用表示，即=1/f。如果某透镜的焦距是0.5m，它的焦度就是：=1/0.5m=2m-1.平时说的眼镜片的度数，就是镜片的透镜焦度乘100的值。例如，400度远视镜片的透镜角度是4m-1，它的焦距是0.25m。注意：凸透镜（远视镜片）的度数是正数，凹透镜（近视镜片）的度数是负数。B（1）如图15所示是小明的眼睛看物体时的成像情况，则他的眼病及需要用来矫正的透镜分别是（ ）A、近视 凸透镜 B、近视 凹透镜C、远视 凸透镜 D、远视 凹

16、透镜（2）若他所戴眼镜镜片的焦距为0.2m，则该镜片的焦度为 5 m-1，度数为 -500 度。35.临近毕业，承承所在班级拍摄毕业照是，摄影师看到两边有些同学没有进入镜头，他及时进行了调整，顺利完成了拍照，请你说说摄影师是怎样进行调整的？探究凸透镜成像的规律C1小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是A将凸透镜往上移 B将光屏往下移 C将蜡烛往上移 D将蜡烛往下移B2 在探究凸透镜成像实验中,小红把蜡烛放在凸透镜前的某一位置时,在透镜另一侧离透镜10cm的光屏上得到一个倒立、缩小的清晰的像.当她把蜡烛移到距透镜10cm处

17、时,所成的像是 A.倒立缩小的实像 B.倒立放大的实像C.正立放大的虚像 D.倒立放大的实像3下面是某同学探究“凸透镜成像规律”实验过程，请回答下列相关问题。 (1)如图13所示，将一束平行光射向凸透镜后汇聚于点F，则透镜的焦距为 10 cm。 (2)在探究过程中，当蜡烛、透镜、光屏三者处于如图14所示的位置时，光屏上能成清晰的像，则该像是 倒 立、 放大 的实像。 (3)当蜡烛向右移向透镜的过程中，像会发生什么变化_像由倒立放大的实像变成正立放大虚像_4在探究凸透镜成像规律的实验中，凸透镜的焦距为10cm，实验要求将光具座上烛焰中心、凸透镜光信、光屏中心调整到同一高度，其目的是_使烛焰的像呈

18、在光屏中央_。当物距为30cm时，在光屏上呈现清晰倒立、缩小的_实_（选填“实”或“虚”）像，生活中应用该原理制作的光学仪器是_照相机_。 5如图8所示，是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况。此时凸透镜所成的像是虚（选填“实”或“虚”）像，其成像的条件是物距小于焦距。 6在探究凸透镜成像规律时，先将凸透镜正对太阳光，把一张纸放在它的另一侧，当纸上呈现一个最小光斑时，测得光斑到凸透镜的距离为10cm，则凸透镜的焦距是 10 cm再调节烛焰、凸透镜和光屏，使它们的中心大致在同一高度，并处在 同一直线 物距为30cm时，在光屏上成一个倒立、 缩小 的实像 A7、 某同学在探究“

19、凸透镜成像规律”时，总结的三个实验结论如表1，其中正确的是（ ） A、实验1 B、实验2 C、实验3 D、实验2和实验3 B8 如图2所示，小梦同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是 ( )A利用这一成像规律可制成幻灯机B实验中，蜡烛越烧越短，光屏上烛焰的像向上移动C为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板D要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜B9、 在“探究凸透镜成像规律”的实验中，蜡烛在距凸透镜40cm时，在透镜的另一侧的光屏上得到清晰缩小的像。若将蜡烛与光屏的位置对调，则所的像一定是（ ）A、放大的虚像 B、放大的实像

20、C、缩小的虚像 D、缩小的实像 10在利用光具座进行凸透镜成像的实验中，如下左图所示，一束平行于凸透镜主光轴的光线通过凸透镜后，在光屏上形成了一个最小、最亮的光斑该凸透镜的焦距是11cm 11在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰好能在光屏上得到一个清晰的像。利用这一成像原理可以制成_照相机_。（选填“投影仪”、“照相机”或“放大镜”） 12有一个焦距为15cm的凸透镜。若将一点燃的蜡烛放到距凸透镜前40cm处，在凸透镜另一侧光屏上成一倒立_缩小_（填“放大”或“缩小”）的_实_像。 13小刚在做“探究凸透镜成像”实验，所用凸透镜的焦距为10cm且位置固

21、定。（1）小刚做实验时，发现烛焰在光屏上的像位置偏高，如图所示。要使烛焰成像在光屏中心，只调节光屏，应将光屏向_上_（填“上”或“下”）调节。（2）若将烛焰移至距凸透镜15cm处，移动光屏，则烛焰在光屏上可得到倒立、_放大_的清晰实像，应用这一原理可制成_幻灯机_（填“照相机”、“幻灯机”或“放大镜”）。光屏上成清晰实像后，在烛焰和凸透镜中间放一近视眼镜，会发现光屏上的像变模糊。此时应将光屏向_远离_（填“靠近”或“远离”）凸透镜方向移动，像会重新变清晰。若将烛焰移至距凸透镜8cm处，光屏上_没有_（填“仍有”或“没有”）像，你的合理解释是：_这时成的是虚像，不能在光屏上显示_。 14小明在光

22、具座上，用蜡烛、凸透镜和光屏“探究凸透镜成像的规律”：（1）实验前，小明将所用凸透镜正对太阳，调整凸透镜的位置，当在地面上得到一个最小最亮的光斑时，测得该光斑到镜面中心的距离为l0cm。此操作是测量凸透镜的 焦距 。（2）实验时，把凸透镜放在光具座刻度50cm处，蜡烛放在刻度20cm处，如下图。通过移动光屏，在光屏上得到清晰的倒立、 缩小 （填“放大”“缩小”或“等大”)的实像。（3）若保持凸透镜位置不变，把蜡蚀放在光具座刻度45cm处，凸透镜成像的特点是 放大、正立、虚像 (从像的大小、倒正和虚实三个方面填写)。 “照相机、“放大镜”、“幻灯机”三件光学仪器中， 放大镜 是利用凸透镜成像的这

23、 一规律制成的。15、小明用焦距为的凸透镜探究其成像规律。（）将蜡烛、透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，原因可能是（答出一条即可）。 （）调整后，把蜡烛放在距透镜处时，在透镜另一侧移动光屏，在光屏上得到一个倒立、（填像的性质）的实像；（填光学器材）就是利用这一成像特点工作的。（）将蜡烛由距透镜处逐渐远离透镜，若要在光屏上得到清晰的像，光屏应逐渐（选填“靠近”或“远离”）透镜。（）烛焰、透镜和光屏三者的中心不在同一高度上（）放大幻灯机（）靠近16.如图l0所示，用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验：图l0中光屏放置不台理，应该将光屏向 下

24、 调(选填“上”或“下”)；调整后，当把蜡烛放在距离凸透镜20cm处，光屏上成倒立、等大的实像，若把蜡烛移到距离凸透镜25cm处，应将光屏向 左 (选填“左”或“右”)移动，才能在光屏上得到清晰、倒立、 缩小 的实像，这种成像原理在生活中的应用是 照相机或摄像机 。17.小红家有一焦距为50mm的照相机，她利用该相机做了如下实验：（1）取下镜头，让太阳光正对镜头，可将太阳光会聚成一点，说明镜头相当于  凸透镜    。（2）用该照相机镜头当作放大镜来观察地上的蚂蚁时，发现蚂蚁被放大了。此时镜头距蚂蚁的距离 小于

25、;  （填“大于”、“等于”、“小于”）50mm。 18如图所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成一个最小、最亮的光斑，如图(a)可知凸透镜的焦距是15.0cm，现把蜡烛放在距凸透镜35 cm处（如图b，在凸透镜另一侧前后移动光屏，在光屏上可以得到一个 缩小 （填“放大”、“缩小”或“等大”）的清晰像 19在图11中，凸透镜的焦距为10厘米。实验室应先调整光屏的 高度 ，以保证烛焰的像能在光屏的 中央 ；若保持图中透镜的位置不变，将蜡烛移至光具座的“20厘米”刻度处，则应在 6070 厘米刻度范围内移动光屏寻找对象（选填“6070”或“大于70”），直

26、到光屏上的像最 清晰 为止。 20.在探究凸透镜成像规律时，调节光具座上依次排列的烛焰、凸透镜和光屏，使它们的中心大致在同一高度，当物距为18cm时，移动光屏，可在光屏上得到一个的等大、倒立的实像。 （1）该凸透镜的焦距是9cm。（2）当物距为15cm时，移动光屏，可得到一个清晰的放大、倒立的实像。在放大镜、照相机和投影仪中，成像情况与此类似的是投影仪。21在探究凸透镜成像的大小与哪些因素有关的实验中：（1）吴洋同学通过物理知识的学习，知道放大镜就是凸透镜。在活动课中，他用放大镜观察自己的手指（如图甲），看到手指 放大 的像；再用放大镜观察远处的房屋（如图乙），看到房屋 缩小 的像。（选填“放大”、“等大”或“缩小”）甲 乙 丙（2）他猜想：凸透镜成像的大小可能与蜡烛到透镜的距离有关。于是，他在如图丙所示的光具座上，不断改变蜡烛到透镜的距离，并移动光屏进行实验，所获得的实验数据
